表和链

• install iptables
  • 2.4 内核 iptables1.2.6a
  • yum install -y bzip2
  • wget https://netfilter.org/projects/iptables/files/iptables-1.3.1.tar.bz2

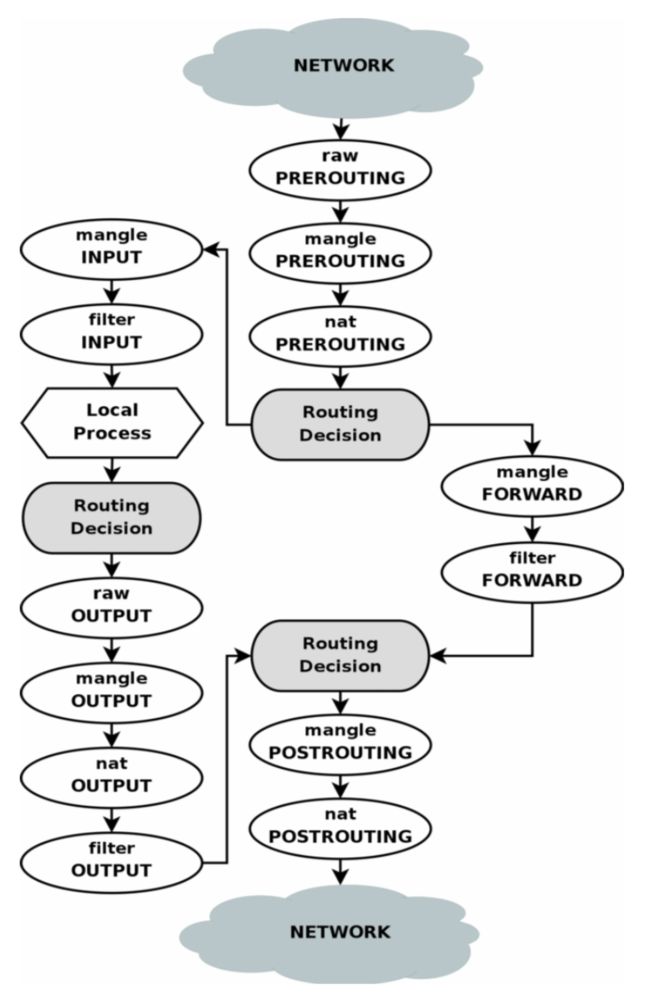

遍历表和链

数据包是以什么顺序、如何遍历不同的链和表的。一些组件是iptables 与内核共用的，比如，数据包路由的判断。数据包为什么被路由，一个好的例子是 DNAT 和 SNAT，不要忘了 TOS 的作用。

当一个报文进入防火墙时候，首先触发硬件，接着被传递给内核中的合适设备。在这个报文到最终目的之前，它会在内核中会经历一系列步骤，

目的为本机的报文(就是我们自己的机器)

step(步骤)	table(表)	chain(链)	comment(注释)
1			在线路上
2			到了接口上(例如 eth0)
3	raw	PREROUTING	这个链在连接跟踪之前处理报文，它能够设置一条连接不被连接跟踪处理。
4			这儿是连接跟踪处理的点
5	mangle	PREROUTING	这个链主要用来修改报文，例如修改TOS等等。
6	nat	PREROUTING	这个链主要用来处理 DNAT，我们应该避免在这条链里面做过滤，因为可能有一些报文会漏掉。
7			路由决定，例如决定报文是上本机还是转发或者其他地方。
8	mangle	INPUT	到了这点，mangle 表的 INPUT 链被使用，在把这个报文实际送给本机前，路由之后，我们需要再次修改报文
9	filter	INPUT	在这儿我们对所有送往本级的报文进行过滤，要注意所有收到的并且目的地址为本机的报文都会经过这个链，而不管哪个接口进来的或者它往哪儿去。
10			本地进程或者应用程序，例如服务器或者客户端程序

现在数据包是由 INPUT 链过，而不是 FORWARD 链。这样更符合逻辑。

源地址是本地主机发出报文

step(步骤)	table(表)	chain(链)	comment(注释)
1			本地进程或者应用程序(例如服务器或者客户端程序)
2			路由选择，用哪个源地址以及从哪个接口上出去，当然还有其他一些必要的信息。
3	raw	OUTPUT	这儿是你能够在连接跟踪生效前处理报文的点，这儿你可以标记某个连接不被连接跟踪处理。
4			这儿就是本地发出报文进行连接跟踪处理的地儿
5	mangle	OUTPUT	这儿是我们修改报文的地方，在这儿做报文过滤是不被推荐的，因为它可能有副作用
6	nat	OUTPUT	对于本级发送的报文做目的 NAT(DNAT)
7			路由决定，因为前面的 mangle 和 nat 表可能修改了 报文的路由信息。
8	filter	OUTPUT	对发送报文做过滤的地方
9	mangle	POSTROUTING	这条链可能被两种报文遍历，一种是转发的报文，另外就是本级产生的报文。
10	nat	POSTROUTING	在这儿我们做源 NAT(SNAT)，我们建议你不要在这儿做报文过滤，因为有副作用。即使你设置了默认策略，一些报文也有可能溜过去。
11			在接口上发出(例如 eth0)
12			到了线路上(例如 internet)

报文的目的地址是另外一个网络

step(步骤)	table(表)	chain(链)	comment(注释)
1			在线路上(例如 internet)
2			到了接口(例如 eth0)
3	raw	PREROUTING	可以设置不想被连接跟踪系统处理的连接。
4			非本地报文的连接跟踪系统处理，还在后面的状态匹配里面详细解释。
5	mangle	PREROUTING	主要用来修改报文，例如改变 TOS 等等。
6	nat	PREROUTING	主要完成 DNAT，SNAT 后面处理。在这条链上面不要做报文过滤。
7			路由决定，例如转发报文还是上送本机。
8	mangle	FORWARD	包继续被发送至 mangle 表的 FORWARD 链，这是非常 特殊的情况才会用到的。在这里，包被 mangle(还 记得 mangle 的意思吗)。这次 mangle 发生在最初 的路由判断之后，在最后一次更改包的目的之前 (译者注:就是下面的 FORWARD 链所做的，因其过 滤功能，可能会改变一些包的目的地，如丢弃 包)。–摘录自 1.09 版本的中文翻译。
9	filter	FORWARD	The packet gets routed onto the FORWARD 包被继续转发至 filter 表的 FORWARD 链，只有转发 报文才会到这儿，因此这儿我们做所有报文的过 滤。在你自己制定规则的时候，请考虑这一点。
10	mangle	POSTROUTING	这个链也是针对一些特殊类型的包(译者注:参考第 6 步，我们可以发现，在转发包时，mangle 表的两个链都用在特殊的应用上)。这一步 mangle 是在所有更改包的目的地址的操作完成之后做的，但这时包还在本地上。–摘录自 1.09 版本的中文翻译。
11	nat	POSTROUTING	这个链只能作为 SNAT 作用，千万不要做报文过滤，伪装(Masquerading)也是在这儿工作的。
12			到了报文的出接口(例如 eth1)
13			有一次到了线路上(例如本地网络)

请一定注意这儿没有为某一个接口或者与之类似的链，FORWARD 链会被本机的所有转发报文遍历。

mangle表

这个表主要用来进行报文修改，你可以自由的修改报文的 TOS 之类的。
在这个表里面，千万不要做过滤/NAT/伪装这类的事情。

• 只能在 mangle 表里面使用
  • TOS: TOS target 主要用来修改报文的 TOS 字段，这个字段可以设置一个网络的报文如何被路由这样的策略。需要注意的是这个实现并不完善，网络里面的很多路由器都不处理这个字段。换句话讲，不要设置发完网络报文的 TOS 字段， 除非你准备用 iprouter2 来做路由。
  • TTL: TTLtarget 可以用来设置所有的报文都有一个系统的 TTL 这类的操作，一 个很重要的理由就是我们可以欺骗 ISP。一些 ISP 不愿意看到用户几台计算机 共享同一个连接，那些 ISP 会查找一台单独的计算机是否使用不同的 TTL，并且以此作为判断连接是否被共享的标志。
  • MARK: MARK target 可以给报文设置一些其他应用程序可识别的标记，例如iprouter2 程序。这样它就能够给予标记完成路由。利用这个标记我们也可以做带宽限制或者基于类的入队。
  • SECMARK: SECMARK target 主要用在针对报文设置安全标记，这个标记可以被 selinux 或者其他安全系统使用。SCEMARK 和 CONNSECMARK 一起合用可以针对连 接设置标记。
  • CONNSECMARK: CONNSECMARK target 用来把一个连接的标记拷贝给单个报文或者相反，然 后这些标记被 selinux 或者其他安全子模块使用。

nat表

• 这个表只能用来完成 NAT 功能，换句话讲，它只能用来完成源/目的地址的转换。需要注意的是，只有第一个报文会经过这个表，这个连接的其他报文会自动完成转换。这个表的 target 有:
  • DNAT: DNAT target 主要用在我们只有一个公网 IP，然后我们需要把用户访问数据重定向到不同的服务器。换句话讲我们改变了报文的目的地址，然后重路由 到实际主机。
  • SNAT: SNAT target 改变包的源地址，这在很大程度上可以隐藏你的本地网络或 者 DMZ 等。一个很好的例子是我们知道防火墙的外部地址，但必须用这个地址 替换本地网络地址。有了这个操作，防火墙就能自动地对包做 SNAT 和 De- SNAT(就是反向的 SNAT),以使 LAN 能连接到 Internet。如果使用类似 192.168.0.0/24 这样的地址，是不会从 Internet 得到任何回应的。因为 IANA 定义这些网络(还有其他的)为私有的，只能用于 LAN 内部
  • MASQUERADE: MASQUERADE target 的作用和 SNAT 完全一样，只是计算机的负荷稍微多一 点。因为对每个匹配的包，MASQUERADE 都要查找可用的 IP 地址，而不象 SNAT 用的 IP 地址是配置好的。当然，这也有好处，就是我们可以使用通过 PPP、 PPPOE、SLIP 等拨号得到的地址，这些地址可是由 ISP 的 DHCP 随机分配的。
  • REDIRECT:

raw表

• RAW表的一个主要用途就是为了一件事情，那就是对报文设置一个标志，让 这个报文不被连接跟踪系统所跟踪。我们通过NOTRACK target来实现这个功 能。一个连接在NOTRACK里面被处理，接着连接跟踪系统就不会再处理这个报 文。不增加一个表是解决不了前面的问题的，因为我们其他表都是在连接跟踪 处理完之后再处理报文，
• 这个表只有 PREROUTING 和 OUTPUT 两个链，只是因为这两个地方是他们 hit 连接跟踪的唯一地方。
• 要让这个表能够工作，iptables_raw 模块需要被加载，加入我 们显式的制定-t raw 标志，只要这个模块可用，它就会被自动 加载。

filter表

• 主要是用来报文过滤的，根据包的内容对包做 DROP 或 ACCEPT 的。

用户自定义链

• 一个报文在处理的时候能够通过 jump 规则跳转到本表的另外一个链，但是需要指出的是这个新的链表必须是用户自定义的，不能是任何内建的链表。这个规则的查询是逐条的，自上向下的。遍历结束的条件是被一个 target 终止或 者内建的链表结束。
• 用户自定义的链没有默认策略，只有内建的才可以配置默认策 略。在用户自定义的链最空有一个空白的规则，它的动作的 return 返回到主链。
• 用户自定义链的每个条规则都必须逐一的被检查，直到有一个规则匹配这 个报文，接着调用这个规则的 target 处理这个报文，处理的结果当然可能结束 或者继续，另外还有一种可能就是达到了规则链的末尾。加入到达了规则链的 末尾，那么报文就会被送回父链，父链可能是用户自定义链，也有可能是内嵌 的链。
