SpringCloud之服务链路追踪(Spring Cloud Sleuth) |第九章 -yellowcong

服务链路追踪的目的，是为了解决服务过多，导致服务的引用效率排查困难的，而且这些服务都是系统之间不断的调用，如果不找一个工具去查看调用的规则以及逻辑，会导致微服务系统难以进行下去，所以SpringCloud也考虑到了这一点，开发了这个Zipkin项目，这个链路追踪服务，搭建起来不是特别的费劲，我在追踪过程中发现，这个Zipkin只对于服务调用有效，对于Zuul（路由），没有啥效果，不会监控zuul的分流操作（配置在application.yml的分流规则）。本文分三节，第一节 ，讲解如何搭建链路追踪服务端（Zipkin服务端），第二节，讲解子系统如何配置链路追踪,第三节，自然是测试环节了。

代码地址

https://gitee.com/yellowcong/springcloud/tree/master/chapter9

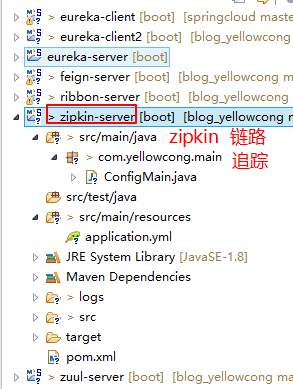

目录结构

项目架构

节点	服务	项目名	启动顺序
yellowcong.com:8761	eureka注册服务	eureka-server	1
yellowcong.com:8762	链路追踪服务	zipkin-server	2
yellowcong.com:8763	服务提供1	eureka-client	3
yellowcong.com:8764	服务提供2	eureka-client	4
yellowcong.com:8765	消费服务1（feign+rest）	feign-server	5
yellowcong.com:8766	消费服务2（ribbon）	ribbon-server	6
yellowcong.com:8767	路由服务	zuul-server	7

项目架构图

架构图，可以看到，我将所有的服务，都进行了链路监控操作。

第一节：搭建链路追踪服务端（Zipkin服务端）

搭建zipkin服务端，并不是很难，搭建的步骤：1、配置pom.xml，添加zipkin的依赖包,2、配置application.yml,3、配置启动器，添加@EnableZipkinServer注解，开启服务端

1、配置pom.xml

配置zipkin需要添加zipkin-server,zipkin-autoconfigure-ui依赖包。ps:zipkin的版本和springcloud的版本不是一致的，这点是需要注意的。我eureka用的是1.3.0.RELEASE版本，而zipkin使用的是1.30.0 版本

<dependency>
    <groupId>io.zipkin.javagroupId>
    <artifactId>zipkin-serverartifactId>
    <version>1.30.0version>
dependency>

<dependency>
    <groupId>io.zipkin.javagroupId>
    <artifactId>zipkin-autoconfigure-uiartifactId>
    <version>1.30.0version>
dependency>

下面是完整的pom.xml配置文件

<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0modelVersion>

    <groupId>yellowcong.comgroupId>
    <artifactId>cas-client-springbootartifactId>
    <version>0.0.1-SNAPSHOTversion>
    <packaging>jarpackaging>

    <name>cas-client-springbootname>
    <url>http://maven.apache.orgurl>

    <repositories>
        <repository>
            <id>spring-milestonesid>
            <name>Spring Milestonesname>
            <url>https://repo.spring.io/milestoneurl>
            <snapshots>
                <enabled>falseenabled>
            snapshots>
        repository>
    repositories>


    <parent>
        <groupId>org.springframework.bootgroupId>
        <artifactId>spring-boot-starter-parentartifactId>
        <version>1.5.10.RELEASEversion>
    parent>

    <properties>
        <project.build.sourceEncoding>UTF-8project.build.sourceEncoding>
        <project.reporting.outputEncoding>UTF-8project.reporting.outputEncoding>
        <java.version>1.8java.version>
    properties>

    <dependencies>


        <dependency>
            <groupId>org.springframework.cloudgroupId>
            <artifactId>spring-cloud-starter-eureka-serverartifactId>
            <version>1.3.0.RELEASEversion>
            <exclusions>
                <exclusion>
                    <groupId>javax.servletgroupId>
                    <artifactId>servlet-apiartifactId>
                exclusion>
            exclusions>
        dependency>


        <dependency>
            <groupId>io.zipkin.javagroupId>
            <artifactId>zipkin-serverartifactId>
            <version>1.30.0version>
        dependency>

       <dependency>
            <groupId>io.zipkin.javagroupId>
            <artifactId>zipkin-autoconfigure-uiartifactId>
            <version>1.30.0version>
        dependency>

        <dependency>
            <groupId>org.springframework.bootgroupId>
            <artifactId>spring-boot-starter-testartifactId>
            <scope>testscope>
        dependency>

    dependencies>
    <build>
        <plugins>

            <plugin>
                <groupId>org.springframework.bootgroupId>
                <artifactId>spring-boot-maven-pluginartifactId>
                <dependencies>
                    <dependency>
                        <groupId>org.springframeworkgroupId>
                        <artifactId>springloadedartifactId>
                        <version>1.2.4.RELEASEversion>
                    dependency>
                dependencies>
            plugin>
        plugins>
    build>
project>

2、配置application.yml

配置zipkin的服务名称，地址，以及注册中心，同普通的项目没差太多。

#配置eureka 的注册中心
eureka:
  client:
    serviceUrl:
      defaultZone: http://yellowcong.com:8761/eureka/
# 注册服务的端口
server:
  port: 8762
#配置当前服务的名称
spring:
  application:
    name: service-zipkin

3、配置启动器

添加@EnableZipkinServer注解，开启配置服务

package com.yellowcong.main;

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.cloud.netflix.eureka.EnableEurekaClient;

import zipkin.server.EnableZipkinServer;

/**
 * @author yellowcong
 */
@SpringBootApplication
// @EnableEurekaClient 表示这个是一个client
@EnableEurekaClient
@EnableZipkinServer
public class ConfigMain {

    public static void main(String[] args) {
        SpringApplication.run(ConfigMain.class, args);
    }
}

4、测试访问zipkin

启动eurake的注册服务端，然后启动zipkin项目，访问服务器地址：http://yellowcong.com:8762 ，出先，如下界面，表示服务端搭建成功。

第二节：子系统如何配置链路追踪

子系统配置链路追踪，需要下面几步：1、配置pom.xml，添加spring-cloud-starter-zipkin依赖,2、配置application.yml 文件，设置zipkin服务器地址。重要说明，对于路由系统（zuul）的application.yml配置的分流操作，zipkin不会追踪的。

1、配置pom.xml

在原来项目的基础上，再添加spring-cloud-starter-zipkin依赖,即可。

 <dependency>
    <groupId>org.springframework.cloudgroupId>
    <artifactId>spring-cloud-starter-zipkinartifactId>
    <version>1.3.0.RELEASEversion>
dependency>

下面是一个服务提供的子系统eureka-client的pom.xml配置文件，不用直接拷贝，只需要配置上面我说的那一段到服务即可，就添加了支持

<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0modelVersion>

    <groupId>yellowcong.comgroupId>
    <artifactId>cas-client-springbootartifactId>
    <version>0.0.1-SNAPSHOTversion>
    <packaging>jarpackaging>

    <name>cas-client-springbootname>
    <url>http://maven.apache.orgurl>

    <repositories>
        <repository>
            <id>spring-milestonesid>
            <name>Spring Milestonesname>
            <url>https://repo.spring.io/milestoneurl>
            <snapshots>
                <enabled>falseenabled>
            snapshots>
        repository>
    repositories>


    <parent>
        <groupId>org.springframework.bootgroupId>
        <artifactId>spring-boot-starter-parentartifactId>
        <version>1.5.10.RELEASEversion>
    parent>

    <properties>
        <project.build.sourceEncoding>UTF-8project.build.sourceEncoding>
        <project.reporting.outputEncoding>UTF-8project.reporting.outputEncoding>
        <java.version>1.8java.version>
    properties>

    <dependencies>


        <dependency>
            <groupId>org.springframework.cloudgroupId>
            <artifactId>spring-cloud-starter-eureka-serverartifactId>
            <version>1.3.0.RELEASEversion>
        dependency>


         <dependency>
            <groupId>org.springframework.cloudgroupId>
            <artifactId>spring-cloud-starter-zipkinartifactId>
            <version>1.3.0.RELEASEversion>
        dependency>

        <dependency>
            <groupId>org.springframework.bootgroupId>
            <artifactId>spring-boot-starter-testartifactId>
            <scope>testscope>
        dependency>

    dependencies>
    <build>
        <plugins>

            <plugin>
                <groupId>org.springframework.bootgroupId>
                <artifactId>spring-boot-maven-pluginartifactId>
                <dependencies>
                    <dependency>
                        <groupId>org.springframeworkgroupId>
                        <artifactId>springloadedartifactId>
                        <version>1.2.4.RELEASEversion>
                    dependency>
                dependencies>
            plugin>
        plugins>
    build>
project>

2、配置application.yml

指定ziplink的服务器地址，percentage，应采样的请求百分比。例如1.0 - 100％的请求应该被抽样。精度仅为全数（即不支持0.1％的痕迹）。springcload 默认percentage是0.1，大白话将，就是我访问10次，就有一次被链路追踪到，但是，我为了实现效果 ，设置为了1,实际上线环境切记保持管网配置即可，不然实在 太消耗资源了。

添加下面的配置，

下面是一个服务提供的子系统eureka-client的配置文件

#配置eureka 的注册中心
eureka:
  client:
    serviceUrl:
      defaultZone: http://yellowcong.com:8761/eureka/

# 注册服务的端口
server:
  port: 8763

#配置当前服务的名称
spring:
  application:
    name: service-client
  zipkin:
    base-url: http://yellowcong.com:8762
  sleuth:
    sampler:
      percentage: 1.0

3、测试zipkin

启动服务后，访问 http://yellowcong.com:8761 ，可以看到所有的服务都启动了

让后，访问http:://yellowcong.com:8765/feign/hi/xx（zuul服务） 和http:://yellowcong.com:8765/hi/xx （消费服务） 后，然后再访问http://yellowcong.com:8762 的zipkin控制台，因为访问后，链路追踪才会有记录，如果不访问，就没有追踪信息了。

下图可以看出，我访问了zipkin的控制台，只记录了 消费服务，以及提供服务的，没有记录路由服务(zuul)的路由调用信息。

下图是服务信息中，没有zuul的服务。

参考文章

1、史上最简单的SpringCloud教程 | 第九篇: 服务链路追踪(Spring Cloud Sleuth)
