在第一台前端服务器frt01.juc.com,添加角色和功能,添加"网络负载平衡"

Lync Server 2013企业版部署测试二:Lync前端服务器网络负载平衡NLB配置_第1张图片

Lync Server 2013企业版部署测试二:Lync前端服务器网络负载平衡NLB配置_第2张图片

Lync Server 2013企业版部署测试二:Lync前端服务器网络负载平衡NLB配置_第3张图片

Lync Server 2013企业版部署测试二:Lync前端服务器网络负载平衡NLB配置_第4张图片

Lync Server 2013企业版部署测试二:Lync前端服务器网络负载平衡NLB配置_第5张图片

Lync Server 2013企业版部署测试二:Lync前端服务器网络负载平衡NLB配置_第6张图片

Lync Server 2013企业版部署测试二:Lync前端服务器网络负载平衡NLB配置_第7张图片

Lync Server 2013企业版部署测试二:Lync前端服务器网络负载平衡NLB配置_第8张图片


在第二台前端服务器frt02.juc.com,执行同样的操作,添加"网络负载平衡"。


在第一台前端服务器frt01.juc.com服务器管理器通过工具,打开"网络负载平衡管理器"

Lync Server 2013企业版部署测试二:Lync前端服务器网络负载平衡NLB配置_第9张图片

Lync Server 2013企业版部署测试二:Lync前端服务器网络负载平衡NLB配置_第10张图片

右键网络负载平衡群集,新建群集

Lync Server 2013企业版部署测试二:Lync前端服务器网络负载平衡NLB配置_第11张图片

新群集:连接,主机输入第一台前端服务器的域名frt01.juc.com,点击连接

Lync Server 2013企业版部署测试二:Lync前端服务器网络负载平衡NLB配置_第12张图片

Lync Server 2013企业版部署测试二:Lync前端服务器网络负载平衡NLB配置_第13张图片

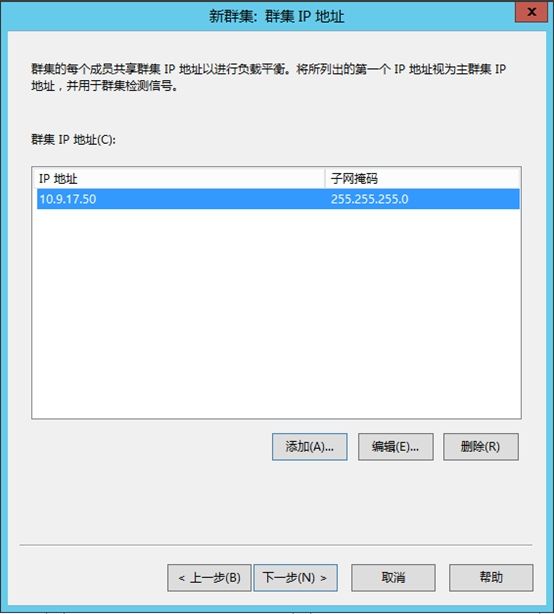

新群集:群集IP地址,点击添加,输入群集IP地址(找一个同网段未用的IP地址做为群集IP地址)

Lync Server 2013企业版部署测试二:Lync前端服务器网络负载平衡NLB配置_第14张图片

Lync Server 2013企业版部署测试二:Lync前端服务器网络负载平衡NLB配置_第15张图片

新群集:群集参数,输入完整Internet名称,输入Lync前端池的域名pool.juc.com,群集操作模式选择"多播",选择多播需要在上层交换机做群集IP地址和MAC绑定,在后面会讲到。

Lync Server 2013企业版部署测试二:Lync前端服务器网络负载平衡NLB配置_第16张图片

Lync Server 2013企业版部署测试二:Lync前端服务器网络负载平衡NLB配置_第17张图片

点击完成后配置开始,网络会断开2次。配置成功,群集状态显示"已聚合"

Lync Server 2013企业版部署测试二:Lync前端服务器网络负载平衡NLB配置_第18张图片


群集在添加第二台前端服务器frt02.juc.com之前需要先在交换机绑定群集IP和MAC,以便交换机可以正确寻址,群集的IP地址和MAC地址可以在群集参数中查看,在H3C交换机执行命令:

arp static 10.9.17.50 03bf-0a09-1132 17 g1/0/15


Lync Server 2013企业版部署测试二:Lync前端服务器网络负载平衡NLB配置_第19张图片


返回网络负载平衡管理器,添加第二台前端服务器frt02.juc.com

Lync Server 2013企业版部署测试二:Lync前端服务器网络负载平衡NLB配置_第20张图片

Lync Server 2013企业版部署测试二:Lync前端服务器网络负载平衡NLB配置_第21张图片

Lync Server 2013企业版部署测试二:Lync前端服务器网络负载平衡NLB配置_第22张图片

Lync Server 2013企业版部署测试二:Lync前端服务器网络负载平衡NLB配置_第23张图片

Lync Server 2013企业版部署测试二:Lync前端服务器网络负载平衡NLB配置_第24张图片

群集状态已聚合,2台前端服务器的网络负载平衡完成,下一篇开始准备部署Lync所需的CA证书。
