STM32 HAL 库, 配置串口DMA接收及空闲中断

1、 使用CUBEMX 配置自动生成代码:

①添加串口的DMA 通道

STM32 HAL 库, 配置串口DMA接收及空闲中断_第1张图片

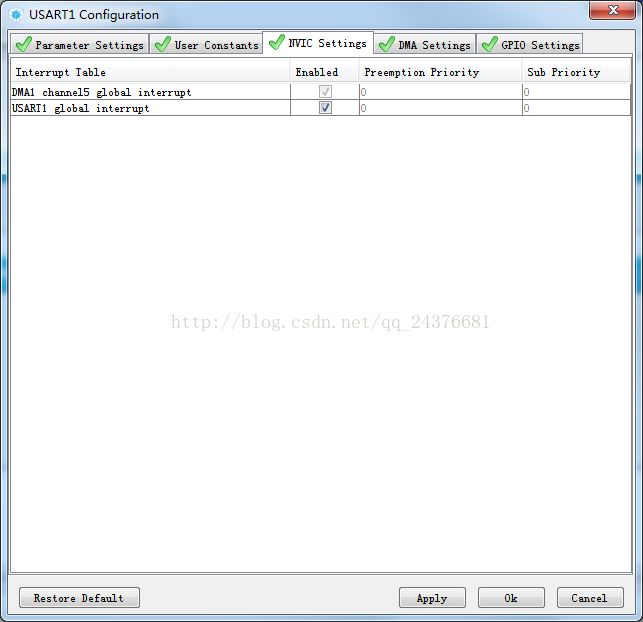

使用串口全局中断:

STM32 HAL 库, 配置串口DMA接收及空闲中断_第2张图片


其他的配置就不详细说了。


生成代码后, 打开工程在串口初始化函数中添加代码:

/* USART1 init function */


void MX_USART1_UART_Init(void)
{


  huart1.Instance = USART1;
  huart1.Init.BaudRate = 115200;
  huart1.Init.WordLength = UART_WORDLENGTH_8B;
  huart1.Init.StopBits = UART_STOPBITS_1;
  huart1.Init.Parity = UART_PARITY_NONE;
  huart1.Init.Mode = UART_MODE_TX_RX;
  huart1.Init.HwFlowCtl = UART_HWCONTROL_NONE;
  huart1.Init.OverSampling = UART_OVERSAMPLING_16;
  if (HAL_UART_Init(&huart1) != HAL_OK)
  {
    _Error_Handler(__FILE__, __LINE__);
  }



------------------添加----------------------------


 //使能串口空闲中断

  __HAL_UART_ENABLE_IT(&huart1,UART_IT_IDLE);

//DMA 接收地址设置
  HAL_UART_Receive_DMA(&huart1,uart1RxBuf,RX_SIZE);

}


添加空闲中断处理函数:

void UART_RxIdleCallback(UART_HandleTypeDef *huart)
{
if(__HAL_UART_GET_FLAG(huart,UART_FLAG_IDLE)){
__HAL_UART_CLEAR_IDLEFLAG(huart);


HAL_UART_DMAStop(huart);

//hdma_usart2_rx.Instance->CNDTR = BUFFER_SIZE;
//rxSize = RX_SIZE-hdma_usart2_rx.Instance->CNDTR;
//printf("uart2 receive CNT: %d\n",rxSize);
printf("data:%s\n",uart1RxBuf);
memset(uart1RxBuf,0,sizeof(uart1RxBuf));
HAL_UART_Receive_DMA(huart,uart1RxBuf,RX_SIZE);

}
}

  uart1RxBuf 为DMA 接收缓存数组


在 USART1_IRQHandler(void) 中调用该函数。
