树莓派体验1 - 初次启动树莓派

  做嵌入式开发以来，工作期间经历了多种TI、NXP、高通以及其他厂家的arm-linux系列平台，一直对于树莓派这个风靡全球的开发板心驰神往，想要体验一番。最近在做物联网操作系统多平台适配，对于树莓派这种拥有庞大用户量的平台，肯定要优先支持和适配，于是终于有机会体验一把树莓派的软件生态。

购买的是3代B板，初次拿到板子感觉比较小巧、精致，迫不及待想要将其启动起来，一探究竟。

树莓派是裸板，板子上没有Flash芯片，它提供了TF卡卡槽，支持TF卡启动，因此我需要自己下载操作系统镜像并烧写到TF卡中。

1. 下载操作系统镜像

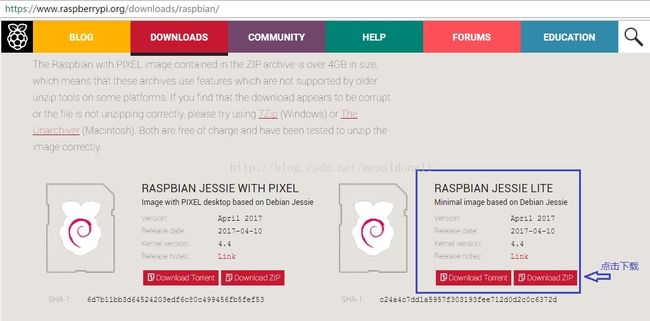

树莓派官网操作系统镜像下载地址：https://www.raspberrypi.org/downloads/raspbian/

树莓派官网提供多种镜像，我选择的是  RASPBIAN JESSIE LITE ，该镜像压缩包大小不到300M，比较小巧，我想快点将树莓派启动起来，因此选择了这个比较小的系统。

下载完成之后解压，得到镜像文件：2017-04-10-raspbian-jessie-lite.img，大小1.2G。

2. 制作具有系统镜像的TF启动卡

TF卡连接电脑

准备一张容量足够大的TF卡，我的是金士顿32G。

用TF卡读卡器连接电脑，开始使用我单反相机的读卡器连接电脑，没反应，最后发现是读卡器坏了。……*&……#*%#&  搞嵌入式这点很不好，经常被各种硬件问题浪费时间。

于是尝试把TF卡插入手机，手机通过USB连接电脑，此时手机相当于读卡器，最后证明此方法是可行的。

格式化TF卡

找到TF卡对应的盘符，右键点击选择‘格式化’。

镜像烧写

下载Win32DiskImager工具。下载地址：https://sourceforge.net/projects/win32diskimager/?source=typ_redirect

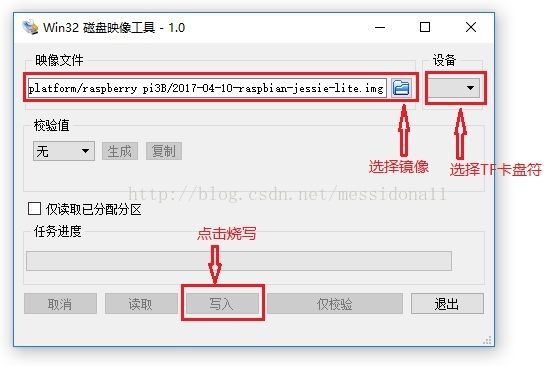

打开Win32DiskImager烧写工具，选择镜像、TF卡盘符，点击‘写入’进行烧写，静待烧写完成。

3. 硬件连接

进入树莓派的终端至少有三种方式：显示器、串口终端、SSH远程登陆。

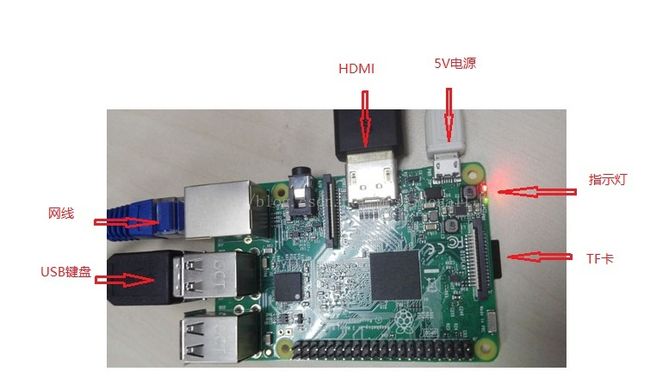

初次启动，我采用的是显示器方式。如下是相关硬件的连接图：

初次启动必连的硬件：

• 5V电源，我使用的是手机充电器

• HDMI连接电脑显示器，我使用的是HDMI转DVI转接线连接的显示器，用HDMI转VGA亦可

• USB接口的键盘

• 烧写好镜像的TF卡

4. 启动开发板

  连接无误之后打开电源启动开发板，观察显示器的反应。脑海中幻想着树莓派启动时五颜六色、炫酷无比的画面。

结果。。。数分钟内，显示器呈现给我的始终是一副漆黑无比的犹如夜空般死寂的茫然，没有任何反应！！！于是按显示器menu键，提示VGA和DVI接口均无信号，证明开发板根本没启动起来。

观察指示灯：双灯常亮！！！可以确定板子没有检测到系统，那么一定是TF卡中的镜像制作有问题。

开始回忆整个流程：

1. TF卡格式化 - ok ；

2. 镜像文件 - 官网下载的，有SHA-1码校验，应该无误；

3. 烧写镜像 - 工具确实提示烧写成功，应该也ok；

4. 将TF卡插入开发板的卡槽 - @#￥@##&*%￥%%…………& 我滴个去，我插入的是我手机的TF卡，制作的TF卡还在手机里面，卡插错了！！！

附指示灯说明：

1. 红灯常亮： 未能检测到TF卡；

2. 双灯常亮： 未能检测到系统；

3. 红灯常亮，黄灯闪烁： 系统运行正常。

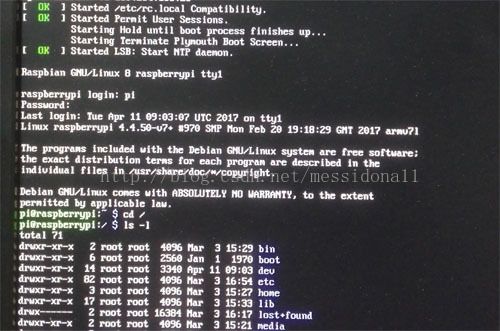

好，重新把正确的卡插回来，上电启动，此时红灯常亮，黄灯闪烁，应该没问题。果然，显示器成功显示了启动信息，最终提示输入账号登录。

欣然输入用户名pi密码raspberry，登录成功！
