Android使用RecyclerView和StaggeredGridLayoutManager实现瀑布流效果-空实现
版权声明：本文为博主原创文章，未经博主允许不得转载。https://blog.csdn.net/sinat_25074703/article/details/82959963
5、实现RecyclerView的适配器StaggeredAdapter
recyclerView的Adapter是完成数据缓存和装载功能的。官方解释如下：
Adapters provide a binding from an app-specific data set to views that are displayed within a {@link RecyclerView}.
翻译如下：适配器提供了一种绑定，把app指定的数据设置给显示在RecyclerView内将要被显示的view上。
我们可以知道，adapter主要完成规定数据和itemView的绑定逻辑。
RecyclerView.Adapter是一个抽象类，StaggeredAdapter继承该类必须实现getItemCount()、onCreateViewHolder(ViewGroup parent, int viewType)、onBindViewHolder(VH holder, int position)三个抽象方法
- getItemCount()；
Returns the total number of items in the data set held by the adapter.
翻译：返回adapter的所有item数，不分类型
- onCreateViewHolder(ViewGroup parent, int viewType)；
Called when RecyclerView needs a new {@link ViewHolder} of the given
type to represent an item.
@return A new ViewHolder that holds a View of the given view type.
翻译：当recyclerview需要一个新的ViewHolder时调用，这个ViewHolder是与指定类型的item一一对应的。
返回一个指定view 类型的ViewHolder
可见，不同的ViewType对应不同的ViewHolder，ViewType是int值。也就是说，我们可以定义多个整数代表不同的ViewType，定义不同的ViewHolder展示不同的item
- @see #getItemViewType(int)
- @see #onBindViewHolder(ViewHolder, int)
- getItemViewType(int position)
Return the view type of the item at
positionfor the purposes of view recycling.
翻译：返回position处的ViewType，以便视图回收
有了ItemViewType，在onCreateViewHolder中自然可以创建对应的ViewHolder
- onBindViewHolder(VH holder, int position)；
Called by RecyclerView to display the data at the specified
position. This method should update the contents of the {@link
ViewHolder#itemView} to reflect the item at the given position.
翻译：RecyclerView在指定位置显示数据时调用，用于更新ViewHolder持有的指定的某个itemView
通过以上分析可以知道，adapter通过getItemCount()方法获得item数，通过getItemViewType()获取每个位置的item对应的item类型，onCreateViewHolder()根据itemType创建ViewHolder为初始状态，说白了就是装载布局文件。最后onBindViewHolder()完成更新。
StaggeredAdapter.java代码如下：
package com.edwin.idea.staggered;
import android.support.v7.widget.RecyclerView;
import android.view.View;
import android.util.Log;
import java.util.ArrayList;
import java.util.List;
/**
* Created by Edwin,CHEN on 2018/9/18.
*/
public class StaggeredAdapter extends RecyclerView.Adapter {
private static final String TAG = StaggeredAdapter.class.getSimpleName();
@Override
public RecyclerView.ViewHolder onCreateViewHolder(ViewGroup parent, int viewType) {
Log.d(TAG, "======onCreateViewHolder");
return null;
}
@Override
public void onBindViewHolder(RecyclerView.ViewHolder holder, final int position) {
Log.d(TAG, "======onBindViewHolder");
}
@Override
public int getItemCount() {
Log.d(TAG, "=====getItemCount");
return 0;
}
@Override
public int getItemViewType(int position) {
Log.d(TAG, "===getItemViewType");
return super.getItemViewType(position);
}
}
为了验证以上四个方法的执行顺序，将StaggeredAdapter设置给RecyclerView，在StaggeredFragment中做如下处理：
package com.edwin.idea.staggered;
import android.os.Bundle;
import android.support.annotation.Nullable;
import android.support.v4.app.Fragment;
import android.support.v7.widget.RecyclerView;
import android.support.v7.widget.StaggeredGridLayoutManager;
import android.view.LayoutInflater;
import android.view.View;
import android.view.ViewGroup;
import com.edwin.idea.AbstractFragment;
import com.edwin.idea.R;
/**
* Created by Edwin,CHEN on 2018/9/18.
*/
public class StaggeredFragment extends AbstractFragment {
ViewGroup viewGroupRoot;
RecyclerView recyclerView;
StaggeredGridLayoutManager staggeredGridLayoutManager;
StaggeredAdapter staggeredAdapter;
public static Fragment newInstance(){
return new StaggeredFragment();
}
@Nullable
@Override
public View onCreateView(LayoutInflater inflater, @Nullable ViewGroup container, @Nullable Bundle savedInstanceState) {
viewGroupRoot = (ViewGroup) inflater.inflate(R.layout.fragment_staggered, null);
recyclerView = (RecyclerView) viewGroupRoot.findViewById(R.id.recycler_view);
staggeredGridLayoutManager = new StaggeredGridLayoutManager(2, StaggeredGridLayoutManager.VERTICAL); // 垂直2列，目前没什么卵用
staggeredAdapter = new StaggeredAdapter();
initData();
recyclerView.setLayoutManager(staggeredGridLayoutManager);
recyclerView.addItemDecoration(staggeredItemDecoration);
recyclerView.setAdapter(staggeredAdapter);
return viewGroupRoot;
}
@Override
protected void initData() {
}
}

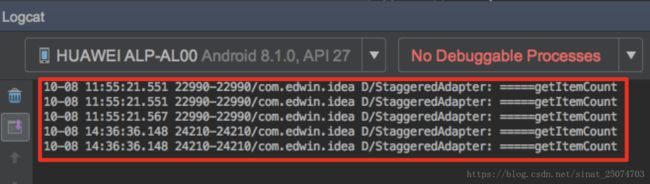

Ctrl + R 不出意外的话，得到如下执行结果：

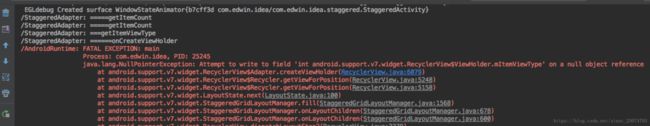

由于getItemCount返回值0，RecyclerView并未做多余的调用。getItemCount返回1试试，发现执行onCreateViewHolder时异常退出了，报了空指针异常。如下图：
根据log可以知道，在recylerView(android25.0.1版本)的6079行，执行ViewHolder.mItemType时发生了空指针异常，该字段是在一个null引用上调用的，回头看一下StaggeredAdapter.java文件，我们发现getItemCount返回值1，但是onCreateViewHolder方法却返回null，这就好像在银行存了100块钱，去取的时候发现是0.00元。扎心了，老铁！必然是要报异常的。

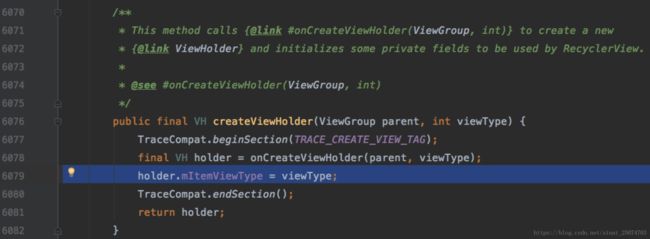

同时，根据上图的log信息知，RecyclerView按照getItemCount、getItemTypeView、onCreateViewHolder的顺序依次调用。再看一下6079行相关代码如下图：
根据声明：译文，该方法调用onCreateViewHolder去创建一个新的ViewHolder对象，并且初始化一些私有字段给RecyclerView使用。
闭上眼睛想一下，onCreateViewHolder(ViewGroup parent, int viewType)是一个带有viewType的抽象方法，viewType由getItemType(int position)返回，我们完全可以复写getItemType(int position)根据不同的position返回不同的类型，然后在实现onCreateViewHolder(ViewGroup parent, int viewType)时，根据不同的ViewType创建不同的ViewHolder。同时，为了解决getItemCount()返回0时，无法执行onCreateViewHolder()的情况，可以在item数为0时，强制返回1并填满整个页面。
对了，目前程序还处于异常状态，原因就是缺少ViewHolder对象，接下来先创建一个展示空页面视觉效果的ViewHolder吧！
6、创建StaggeredEmptyViewHolder完成空数据展示
6.1 创建StaggeredEmptyViewHolder
右击staggered包，创建StaggeredEmptyViewHolder类，并继承RecyclerView.ViewHolder。在res/layout文件夹下创建布局文件staggered_empty_item.xml，代码如下：
<LinearLayout
xmlns:android="http://schemas.android.com/apk/res/android"
android:orientation="vertical"
android:layout_width="match_parent"
android:layout_height="match_parent">
<TextView
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:paddingTop="50dp"
android:gravity="center_horizontal"
android:text="I'm empty"
android:textSize="18sp"
android:textColor="@android:color/holo_blue_dark"/>
<ImageView
android:layout_width="200dp"
android:layout_height="200dp"
android:layout_marginTop="100dp"
android:layout_gravity="center_horizontal"
android:scaleType="centerCrop"
android:src="@drawable/staggered_empty_img"/>
LinearLayout>
注意，ImageView可以用背景颜色代替，或者拍张自拍照重命名为staggered_empty_img放入res/drawable-xxhdpi，没有该文件夹就创建一个，右键res——>Android resource directory——>Resource type 选择drawable，Directory name 填写drawable-xxhdpi
StaggeredEmptyViewHolder.java代码如下：
package com.edwin.idea.staggered;
import android.support.v7.widget.RecyclerView;
import android.view.LayoutInflater;
import android.view.View;
import android.view.ViewGroup;
import com.edwin.idea.R;
/**
* Created by Edwin,CHEN on 2018/9/18.
*/
public class StaggeredEmptyViewHolder extends RecyclerView.ViewHolder {
/**
* 单例模式避免重复创建实例，且使用方便
* @param viewGroup 仅作为一个提供参数的引用
* @return
*/
public static StaggeredEmptyViewHolder newInstance(ViewGroup viewGroup){
View itemView = LayoutInflater.from(viewGroup.getContext()).inflate(R.layout.staggered_empty_item, viewGroup, false);
return new StaggeredEmptyViewHolder(itemView);
}
private StaggeredEmptyViewHolder(View itemView) {
super(itemView);
}
}
注意：inflate方法最后一个参数attachToRoot = false，表示仅使用viewGroup的LayoutParams, 并不把R.layout.staggered_empty_item装入到viewGroup容器中，而且必须这样使用。如果改为True就会报异常:
java.lang.IllegalStateException: The specified child already has a parent. You must call >removeView() on the child’s parent first.
因为在RecyclerView中会调用viewGroup.addView(itemView)完成最终的添加显示工作，这一点不再展开，感兴趣的童鞋可以在RecyclerView中搜索一下如下方法：
private void addAnimatingView(ViewHolder viewHolder)
6.2 空数据展示
创建完StaggeredEmptyViewHolder这个空的ViewHolder就可以实现空数据展示了。当然，这些逻辑需要在StaggeredAdapter中完成。
首先，在getItemCount方法中返回1，表示需要创建1个ViewHolder，代码如下
@Override
public int getItemCount() {
Log.d(TAG, "=====getItemCount");
return 1;
}
接着，定义一个整形常量EMPTY_ITEM，并在getItemViewType方法中返回该常量作为空类型viewType，代码如下：
private static final int EMPTY_ITEM = 1001;
@Override
public int getItemViewType(int position) {
Log.d(TAG, "===getItemViewType");
return EMPTY_ITEM;
}
然后，在onCreateViewHolder()方法中，创建并返回StaggeredEmptyViewHolder实例，代码如下：
@Override
public RecyclerView.ViewHolder onCreateViewHolder(ViewGroup parent, int viewType) {
Log.d(TAG, "======onCreateViewHolder");
return StaggeredEmptyViewHolder.newInstance(parent);
}

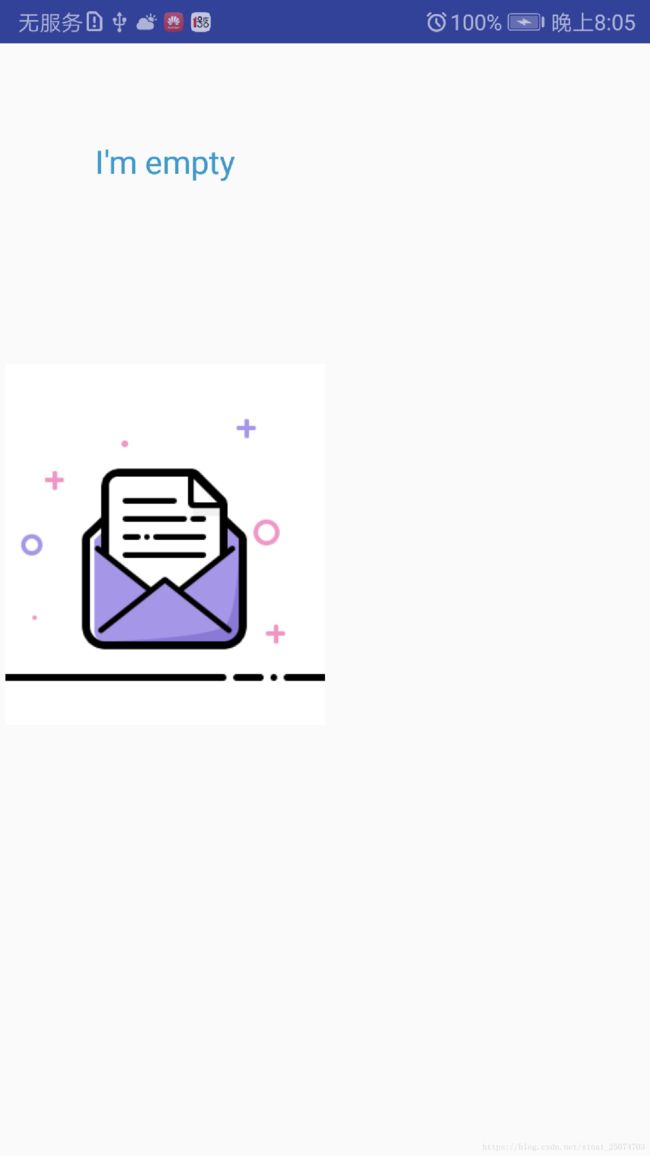

Ctrl+R一下吧，是不是看到自己的自拍照片了？！
如下图类似：
staggeredGridLayoutManager = new StaggeredGridLayoutManager(2,
StaggeredGridLayoutManager.VERTICAL);
默认有两列且为垂直方向滚动排列，现在getItemCount返回1，自然在左上角占据1个坑位，没毛病！如何解决这一问题呢？
当然布局问题还是由布局StaggeredGridLayoutManager来解决。在给出解决方案之前，需要看一下logcat下的信息，clear console然后重新运行一遍，结果如下：
最后一个方法onBindViewHolder(RecyclerView.ViewHolder holder, final int position)被愉快地调用了，还记得这个方法的作用吗？RecyclerView在指定位置显示数据时调用，用于更新ViewHolder持有的指定的某个itemView，它是刷新专业户。我们完全可以在这里面做做文章，通过修正StaggeredGridLayoutManager.LayoutParams修改span来完成就好了，查看StaggeredGridLayoutManager.LayoutParams的方法列表，它提供了一个setFullSpan(boolean fullSpan)方法，官方解释如下：
When set to true, the item will layout using all span area. That
means, if orientation is
vertical, the view will have full width; if orientation is horizontal, the view will have full
height.
译文：当设置参数为true时，这个item会使用所有的span区域。也就是说，如果方向是竖
直方向，itemView会使用整个宽度；如果方向是水平方向，itemView会使用整个高度。
根据官方说明，我们只需要将指定位置的itemView的StaggeredGridLayoutManager.LayoutParams.setFullSpan()设为true就好了，代码如下：
@Override
public void onBindViewHolder(RecyclerView.ViewHolder holder, final int position) {
Log.d(TAG, "======onBindViewHolder");
StaggeredGridLayoutManager.LayoutParams layoutParams = new StaggeredGridLayoutManager.LayoutParams(ViewGroup.LayoutParams.MATCH_PARENT, ViewGroup.LayoutParams.WRAP_CONTENT);
layoutParams.setFullSpan(true);
((StaggeredEmptyViewHolder)holder).itemView.setLayoutParams(layoutParams);
}
执行Ctrl + R，结果如下图，水平居中了吧！
