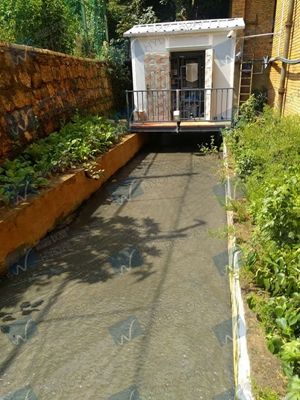

环保雷达明渠流量计在城市内河治理流量监测应用

300W-QXC雷达明渠流量计广泛应用于环保排污明渠流量监测、市政水厂进排水水量监测、厂矿过程/尾水排放监测、海绵城市、河长制河道监测、水电站生态下泄流量监测等领域、适应于规格和不规则断面。雷达测流系统可实现明渠、天然河道流量、水量数据的全天候自动采集与实时监控。

解决问题：1、解决了传统转子流速仪测流方法劳动强度大、时效性差、不能在线测流的问题，实现了明渠(包括天然河道)全自动化在线测流；2、解决了人工测流精度低的问题，一致性差的问题； 3、解决了水质和漂浮物（包括泥沙含量和污水、凌水)对接触式测流仪器影响的问题；4、解决了转子流速仪需要定期检定的问题

技术参数：

流速传感器技术参数：

l 测量范围: 0.15~20.00 m/s（与水流情况相关）

l 测量精度: ±0.02 m/s

l 雷达扩散波束角：12-24°可调

l 自动垂直角度补偿: 精度±1°；分辨率±0.1°

l 流速雷达波覆盖范围：50米

水位传感器技术参数：

l 水位计类型：超声波

l 发射频率：20-300KHz

l 测量范围: 5m

l 测量精度: ±0.3%F.S

l 分辨率: 1mm

l 盲区：＜0.4m

l 防护等级: IP67

整机技术参数：

l 配置软件：可通过配置软件显示和传输水位、流速、流量、累计水量、过程线等图表

l 流量计算：内置雷达测流水力模型进行进行流量计算，支持自动测流模式

l 扩展性：可同时接入多个雷达流速传感器构成阵列式雷达测流系统

l USB接口：具有USB接口连接移动存储设备进行测流断面参数输入和导入导出功能

l 设置功能：支持标准断面和非标准断面录入、可预置雷达实测流速和断面平均流速函数关系，并计算流量；

l 环境适应性：温度：-40～+85℃；湿度：≤95%。

l 波特率：1200-115200可调

l 供电电压： 9-24V DC

l 工作电流：~150 mA @12V DC

l 待机电流：~80mA @12V DC

l 接口类型：RS-485/RS-232通讯接口（定制）

l 通讯协议 MODBUS RTU

西安鹰格电子是专业从事水文和科学仪器的研发、生产、系统集成和技术服务的高科技公司。鹰格电子是国内具有自主知识产权的雷达测流产品和解决方案提供商，公司自主研发产品有：雷达流速仪、雷达水位计、雷达明渠流量计等系列产品并均获得水利部检测机构认证以及专利授权。
