1、背景
特征组合的挑战
对于一个基于CTR预估的推荐系统，最重要的是学习到用户点击行为背后隐含的特征组合。在不同的推荐场景中，低阶组合特征或者高阶组合特征可能都会对最终的CTR产生影响。
之前介绍的因子分解机(Factorization Machines, FM)通过对于每一维特征的隐变量内积来提取特征组合。最终的结果也非常好。但是，虽然理论上来讲FM可以对高阶特征组合进行建模，但实际上因为计算复杂度的原因一般都只用到了二阶特征组合。
那么对于高阶的特征组合来说，我们很自然的想法，通过多层的神经网络即DNN去解决。
DNN的局限
下面的图片来自于张俊林教授在AI大会上所使用的PPT。

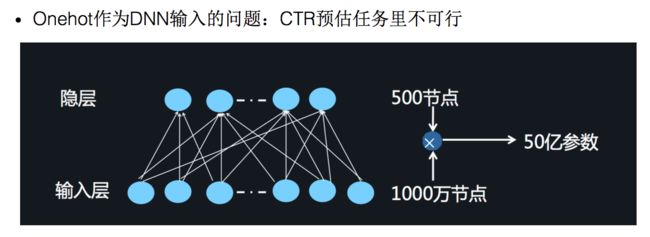

我们之前也介绍过了，对于离散特征的处理，我们使用的是将特征转换成为one-hot的形式，但是将One-hot类型的特征输入到DNN中，会导致网络参数太多：
如何解决这个问题呢，类似于FFM中的思想，将特征分为不同的field：
再加两层的全链接层，让Dense Vector进行组合，那么高阶特征的组合就出来了

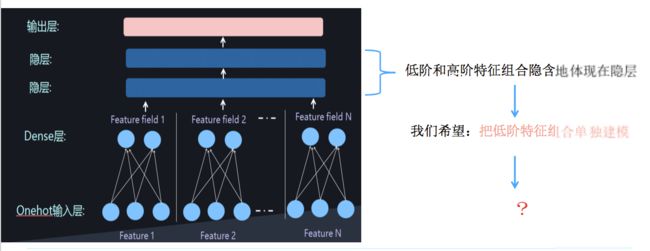

但是低阶和高阶特征组合隐含地体现在隐藏层中，如果我们希望把低阶特征组合单独建模，然后融合高阶特征组合。
即将DNN与FM进行一个合理的融合：
二者的融合总的来说有两种形式，一是串行结构，二是并行结构
而我们今天要讲到的DeepFM，就是并行结构中的一种典型代表。
2、DeepFM模型
我们先来看一下DeepFM的模型结构：
DeepFM包含两部分：神经网络部分与因子分解机部分，分别负责低阶特征的提取和高阶特征的提取。这两部分共享同样的输入。DeepFM的预测结果可以写为：
FM部分
FM部分的详细结构如下：
FM部分是一个因子分解机。关于因子分解机可以参阅文章[Rendle, 2010] Steffen Rendle. Factorization machines. In ICDM, 2010.。因为引入了隐变量的原因，对于几乎不出现或者很少出现的隐变量，FM也可以很好的学习。
FM的输出公式为：
深度部分
深度部分是一个前馈神经网络。与图像或者语音这类输入不同，图像语音的输入一般是连续而且密集的，然而用于CTR的输入一般是及其稀疏的。因此需要重新设计网络结构。具体实现中为，在第一层隐含层之前，引入一个嵌入层来完成将输入向量压缩到低维稠密向量。
嵌入层(embedding layer)的结构如上图所示。当前网络结构有两个有趣的特性，1）尽管不同field的输入长度不同，但是embedding之后向量的长度均为K。2)在FM里得到的隐变量Vik现在作为了嵌入层网络的权重。
这里的第二点如何理解呢，假设我们的k=5，首先，对于输入的一条记录，同一个field 只有一个位置是1，那么在由输入得到dense vector的过程中，输入层只有一个神经元起作用，得到的dense vector其实就是输入层到embedding层该神经元相连的五条线的权重，即vi1，vi2，vi3，vi4，vi5。这五个值组合起来就是我们在FM中所提到的Vi。在FM部分和DNN部分，这一块是共享权重的，对同一个特征来说，得到的Vi是相同的。
有关模型具体如何操作，我们可以通过代码来进一步加深认识。
3、相关知识
我们先来讲两个代码中会用到的相关知识吧，代码是参考的github上星数最多的DeepFM实现代码。
Gini Normalization
代码中将CTR预估问题设定为一个二分类问题，绘制了Gini Normalization来评价不同模型的效果。这个是什么东西，不太懂，百度了很多，发现了一个比较通俗易懂的介绍。
假设我们有下面两组结果，分别表示预测值和实际值：
predictions = [0.9,0.3,0.8,0.75,0.65,0.6,0.78,0.7,0.05,0.4,0.4,0.05,0.5,0.1,0.1]
actual = [1,1,1,1,1,1,0,0,0,0,0,0,0,0,0]
然后我们将预测值按照从小到大排列，并根据索引序对实际值进行排序：
SortedActualValues[0,0,0,0,1,0,0,0,1,1,0,1,0,1,1]
然后，我们可以画出如下的图片：
接下来我们将数据Normalization到0，1之间。并画出45度线。
橙色区域的面积，就是我们得到的Normalization的Gini系数。
这里，由于我们是将预测概率从小到大排的，所以我们希望实际值中的0尽可能出现在前面，因此Normalization的Gini系数越大，分类效果越好。
embedding_lookup
在tensorflow中有个embedding_lookup函数，我们可以直接根据一个序号来得到一个词或者一个特征的embedding值，那么他内部其实是包含一个网络结构的，如下图所示：
假设我们想要找到2的embedding值，这个值其实是输入层第二个神经元与embedding层连线的权重值。
之前有大佬跟我探讨word2vec输入的问题，现在也算是有个比较明确的答案，输入其实就是one-hot Embedding，而word2vec要学习的是new Embedding。
4、代码解析
好，一贯的风格，先来介绍几个地址：
原代码地址：https://github.com/ChenglongChen/tensorflow-DeepFM
本文代码地址：https://github.com/princewen/tensorflow_practice/tree/master/Basic-DeepFM-model
数据下载地址：https://www.kaggle.com/c/porto-seguro-safe-driver-prediction
好了，话不多说，我们来看看代码目录吧，接下来，我们将主要对网络的构建进行介绍，而对数据的处理，流程的控制部分，相信大家根据代码就可以看懂。
项目结构
项目结构如下：
其实还应该有一个存放data的路径。config.py保存了我们模型的一些配置。DataReader对数据进行处理，得到模型可以使用的输入。DeepFM是我们构建的模型。main是项目的入口。metrics是计算normalized gini系数的代码。
模型输入
模型的输入主要有下面几个部分：
self.feat_index = tf.placeholder(tf.int32,
shape=[None,None],
name='feat_index')
self.feat_value = tf.placeholder(tf.float32,
shape=[None,None],
name='feat_value')
self.label = tf.placeholder(tf.float32,shape=[None,1],name='label')
self.dropout_keep_fm = tf.placeholder(tf.float32,shape=[None],name='dropout_keep_fm')
self.dropout_keep_deep = tf.placeholder(tf.float32,shape=[None],name='dropout_deep_deep')
feat_index是特征的一个序号，主要用于通过embedding_lookup选择我们的embedding。feat_value是对应的特征值，如果是离散特征的话，就是1，如果不是离散特征的话，就保留原来的特征值。label是实际值。还定义了两个dropout来防止过拟合。
权重构建
权重的设定主要有两部分，第一部分是从输入到embedding中的权重，其实也就是我们的dense vector。另一部分就是深度神经网络每一层的权重。第二部分很好理解，我们主要来看看第一部分：
#embeddings
weights['feature_embeddings'] = tf.Variable(
tf.random_normal([self.feature_size,self.embedding_size],0.0,0.01),
name='feature_embeddings')
weights['feature_bias'] = tf.Variable(tf.random_normal([self.feature_size,1],0.0,1.0),name='feature_bias')
weights['feature_embeddings'] 存放的每一个值其实就是FM中的vik，所以它是N * F * K的。其中N代表数据量的大小，F代表feture的大小(将离散特征转换成one-hot之后的特征总量),K代表dense vector的大小。
weights['feature_bias']是FM中的一次项的权重。
Embedding part
这个部分很简单啦，是根据feat_index选择对应的weights['feature_embeddings']中的embedding值，然后再与对应的feat_value相乘就可以了：
# model
self.embeddings = tf.nn.embedding_lookup(self.weights['feature_embeddings'],self.feat_index)# N * F * K
feat_value = tf.reshape(self.feat_value,shape=[-1,self.field_size,1])
self.embeddings = tf.multiply(self.embeddings,feat_value)
FM part
首先来回顾一下我们之前对FM的化简公式，之前去今日头条面试还问到过公式的推导。
所以我们的二次项可以根据化简公式轻松的得到，再加上我们的一次项，FM的part就算完了。同时更为方便的是，由于权重共享，我们这里可以直接用Embedding part计算出的embeddings来得到我们的二次项：
# first order term
self.y_first_order = tf.nn.embedding_lookup(self.weights['feature_bias'],self.feat_index)
self.y_first_order = tf.reduce_sum(tf.multiply(self.y_first_order,feat_value),2)
self.y_first_order = tf.nn.dropout(self.y_first_order,self.dropout_keep_fm[0])
# second order term
# sum-square-part
self.summed_features_emb = tf.reduce_sum(self.embeddings,1)# None * k
self.summed_features_emb_square = tf.square(self.summed_features_emb)# None * K
# squre-sum-part
self.squared_features_emb = tf.square(self.embeddings)
self.squared_sum_features_emb = tf.reduce_sum(self.squared_features_emb,1)# None * K
#second order
self.y_second_order =0.5* tf.subtract(self.summed_features_emb_square,self.squared_sum_features_emb)
self.y_second_order = tf.nn.dropout(self.y_second_order,self.dropout_keep_fm[1])
DNN part
DNNpart的话，就是将Embedding part的输出再经过几层全链接层：
# Deep component
self.y_deep= tf.reshape(self.embeddings,shape=[-1,self.field_size*self.embedding_size])
self.y_deep= tf.nn.dropout(self.y_deep,self.dropout_keep_deep[0])
foriinrange(0,len(self.deep_layers)):
self.y_deep= tf.add(tf.matmul(self.y_deep,self.weights["layer_%d"%i]),self.weights["bias_%d"%I])
self.y_deep=self.deep_layers_activation(self.y_deep)
self.y_deep= tf.nn.dropout(self.y_deep,self.dropout_keep_deep[i+1])
最后，我们要将DNN和FM两部分的输出进行结合：
concat_input = tf.concat([self.y_first_order,self.y_second_order,self.y_deep], axis=1)
损失及优化器
我们可以使用logloss(如果定义为分类问题)，或者mse(如果定义为预测问题)，以及多种的优化器去进行尝试，这些根据不同的参数设定得到：
# loss
ifself.loss_type=="logloss":
self.out= tf.nn.sigmoid(self.out)
self.loss= tf.losses.log_loss(self.label,self.out)
elifself.loss_type=="mse":
self.loss= tf.nn.l2_loss(tf.subtract(self.label,self.out))
# l2 regularization on weights
ifself.l2_reg>0:
self.loss+= tf.contrib.layers.l2_regularizer(
self.l2_reg)(self.weights["concat_projection"])
ifself.use_deep:
foriinrange(len(self.deep_layers)):
self.loss+= tf.contrib.layers.l2_regularizer(
self.l2_reg)(self.weights["layer_%d"% I])
ifself.optimizer_type=="adam":
self.optimizer= tf.train.AdamOptimizer(learning_rate=self.learning_rate, beta1=0.9, beta2=0.999,
epsilon=1e-8).minimize(self.loss)
elifself.optimizer_type=="adagrad":
self.optimizer= tf.train.AdagradOptimizer(learning_rate=self.learning_rate,
initial_accumulator_value=1e-8).minimize(self.loss)
elifself.optimizer_type=="gd":
self.optimizer= tf.train.GradientDescentOptimizer(learning_rate=self.learning_rate).minimize(self.loss)
elifself.optimizer_type=="momentum":
self.optimizer= tf.train.MomentumOptimizer(learning_rate=self.learning_rate, momentum=0.95).minimize(
self.loss)
模型效果
前面提到了，我们用logloss作为损失函数去进行模型的参数更新，但是代码中输出了模型的 Normalization 的 Gini值来进行模型评价，我们可以对比一下(记住，Gini值越大越好呦)：
好啦，本文只是提供一个引子，有关DeepFM更多的知识大家可以更多的进行学习呦。
