交换机堆叠配置

两台交换机堆叠

    真机操作，模拟器不支持！！

网络拓扑

本次测试基于光口，电口也可以实现，原理相同。
交叉互联：
    SWA的3口连到SWB的4口；
    SWB的3口连到SWA的4口。

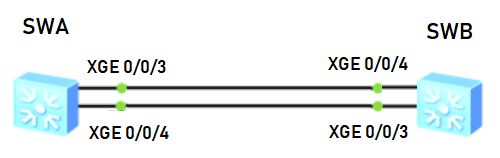

逻辑连线拓扑如图：

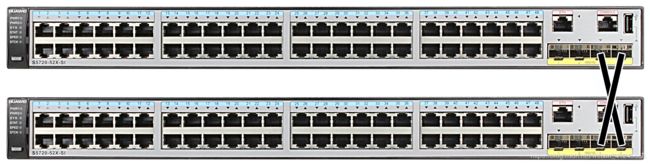

真机连线如图：

建议配置完堆叠之后再接线！！

堆叠配置

第一台交换机

#修改名称
[Huawei]sysname SWA

#交换机的成员号默认为0，SWA不修改
#交换机的堆叠优先级默认为100，数值越大越优先，SWA不修改

#配置要启用的堆叠接口
[SWA]interface stack-port 0/1
[SWA-stack-port0/1]port interface XGigabitEthernet 0/0/3 enable
[SWA]interface stack-port 0/2
[SWA-stack-port0/2]port interface XGigabitEthernet 0/0/4 enable

#保存配置
<SWA>save

第二台交换机

#修改名称
[Huawei]sysname SWB

#修改SWB成员号，默认为0，将其修改为1
[SWB]stack slot 0 renumber 1

#修改SWB堆叠优先级，使其低于SWA
[SWB]stack slot 0 priority 80

#配置要启用的堆叠接口
[SWB]interface stack-port 0/1
[SWB-stack-port0/1]port interface XGigabitEthernet 0/0/3 enable
[SWB]interface stack-port 0/2
[SWB-stack-port0/2]port interface XGigabitEthernet 0/0/4 enable

#保存配置
<SWB>save

接线，重启，数据自动同步，堆叠成功。

此时登录任意一台交换机上查看交换机的接口数量，此时交换机接口数量叠加

#查看交换机接口
<SWA>display interface brief
或
<SWA>display port vlan

display port vlan Port         Link Type       PVID       Trunk VLAN List ------------------------------------------------------------------------------- GigabitEthernet0/0/1         auto       1       1-4094 GigabitEthernet0/0/2         auto       1       1-4094 GigabitEthernet0/0/3         auto       1       1-4094 GigabitEthernet0/0/4         auto       1       1-4094 GigabitEthernet0/0/5         auto       1       1-4094 GigabitEthernet0/0/6         auto       1       1-4094 GigabitEthernet0/0/7         auto       1       1-4094 GigabitEthernet0/0/8         auto       1       1-4094 GigabitEthernet0/0/9         auto       1       1-4094 GigabitEthernet0/0/10       auto       1       1-4094 GigabitEthernet0/0/11       auto       1       1-4094 GigabitEthernet0/0/12       auto       1       1-4094 GigabitEthernet0/0/13       auto       1       1-4094 GigabitEthernet0/0/14       auto       1       1-4094 GigabitEthernet0/0/15       auto       1       1-4094 GigabitEthernet0/0/16       auto       1       1-4094 GigabitEthernet0/0/17       auto       1       1-4094 GigabitEthernet0/0/18       auto       1       1-4094 GigabitEthernet0/0/19       auto       1       1-4094 GigabitEthernet0/0/20       auto       1       1-4094 GigabitEthernet0/0/21       auto       1       1-4094 GigabitEthernet0/0/22       auto       1       1-4094 GigabitEthernet0/0/23       auto       1       1-4094 GigabitEthernet0/0/24       auto       1       1-4094 GigabitEthernet0/0/25       auto       1       1-4094 GigabitEthernet0/0/26       auto       1       1-4094 GigabitEthernet0/0/27       auto       1       1-4094 GigabitEthernet0/0/28       auto       1       1-4094 GigabitEthernet0/0/29       auto       1       1-4094 GigabitEthernet0/0/30       auto       1       1-4094 GigabitEthernet0/0/31       auto       1       1-4094 GigabitEthernet0/0/32       auto       1       1-4094 GigabitEthernet0/0/33       auto       1       1-4094 GigabitEthernet0/0/34       auto       1       1-4094 GigabitEthernet0/0/35       auto       1       1-4094 GigabitEthernet0/0/36       auto       1       1-4094 GigabitEthernet0/0/37       auto       1       1-4094 GigabitEthernet0/0/38       auto       1       1-4094 GigabitEthernet0/0/39       auto       1       1-4094 GigabitEthernet0/0/40       auto       1       1-4094 GigabitEthernet0/0/41       auto       1       1-4094 GigabitEthernet0/0/42       auto       1       1-4094 GigabitEthernet0/0/43       auto       1       1-4094 GigabitEthernet0/0/44       auto       1       1-4094 GigabitEthernet0/0/45       auto       1       1-4094 GigabitEthernet0/0/46       auto       1       1-4094 GigabitEthernet0/0/47       auto       1       1-4094 GigabitEthernet0/0/48       auto       1       1-4094 GigabitEthernet1/0/1         auto       1       1-4094 GigabitEthernet1/0/2         auto       1       1-4094 GigabitEthernet1/0/3         auto       1       1-4094 GigabitEthernet1/0/4         auto       1       1-4094 GigabitEthernet1/0/5         auto       1       1-4094 GigabitEthernet1/0/6         auto       1       1-4094 GigabitEthernet1/0/7         auto       1       1-4094 GigabitEthernet1/0/8         auto       1       1-4094 GigabitEthernet1/0/9         auto       1       1-4094 GigabitEthernet1/0/10       auto       1       1-4094 GigabitEthernet1/0/11       auto       1       1-4094 GigabitEthernet1/0/12       auto       1       1-4094 GigabitEthernet1/0/13       auto       1       1-4094 GigabitEthernet1/0/14       auto       1       1-4094 GigabitEthernet1/0/15       auto       1       1-4094 GigabitEthernet1/0/16       auto       1       1-4094 GigabitEthernet1/0/17       auto       1       1-4094 GigabitEthernet1/0/18       auto       1       1-4094 GigabitEthernet1/0/19       auto       1       1-4094 GigabitEthernet1/0/20       auto       1       1-4094 GigabitEthernet1/0/21       auto       1       1-4094 GigabitEthernet1/0/22       auto       1       1-4094 GigabitEthernet1/0/23       auto       1       1-4094 GigabitEthernet1/0/24       auto       1       1-4094 GigabitEthernet1/0/25       auto       1       1-4094 GigabitEthernet1/0/26       auto       1       1-4094 GigabitEthernet1/0/27       auto       1       1-4094 GigabitEthernet1/0/28       auto       1       1-4094 GigabitEthernet1/0/29       auto       1       1-4094 GigabitEthernet1/0/30       auto       1       1-4094 GigabitEthernet1/0/31       auto       1       1-4094 GigabitEthernet1/0/32       auto       1       1-4094 GigabitEthernet1/0/33       auto       1       1-4094 GigabitEthernet1/0/34       auto       1       1-4094 GigabitEthernet1/0/35       auto       1       1-4094 GigabitEthernet1/0/36       auto       1       1-4094 GigabitEthernet1/0/37       auto       1       1-4094 GigabitEthernet1/0/38       auto       1       1-4094 GigabitEthernet1/0/39       auto       1       1-4094 GigabitEthernet1/0/40       auto       1       1-4094 GigabitEthernet1/0/41       auto       1       1-4094 GigabitEthernet1/0/42       auto       1       1-4094 GigabitEthernet1/0/43       auto       1       1-4094 GigabitEthernet1/0/44       auto       1       1-4094 GigabitEthernet1/0/45       auto       1       1-4094 GigabitEthernet1/0/46       auto       1       1-4094 GigabitEthernet1/0/47       auto       1       1-4094 GigabitEthernet1/0/48       auto       1       1-4094

由于SWA的优先级默认为100，SWB的优先级修改为80，所以SWA成为Master，SWB成为slave，两台交换机的名称都为SWA。

#查看堆叠
<SWA>display stack

三台交换机堆叠

    真机操作，模拟器不支持！！

网络拓扑

本次测试基于光口，电口也可以实现，原理相同。
交叉互联：
    SWA的3口连到SWB的4口；
    SWB的3口连到SWC的4口；
    SWC的3口连到SWA的4口。

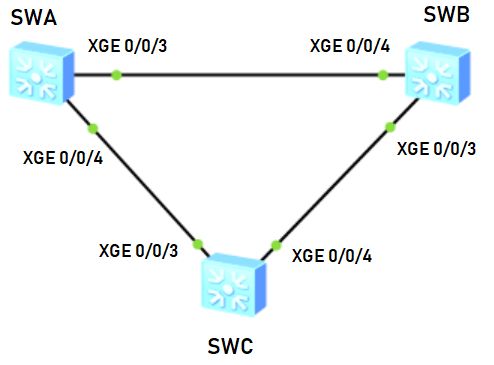

逻辑连线拓扑如图：

真机连线如图：

建议配置完堆叠之后再接线！！

堆叠配置

第一台交换机

#修改名称
[Huawei]sysname SWA

#交换机的成员号默认为0，SWA不修改
#交换机的堆叠优先级默认为100，数值越大越优先，SWA不修改

#配置要启用的堆叠接口
[SWA]interface stack-port 0/1
[SWA-stack-port0/1]port interface XGigabitEthernet 0/0/3 enable
[SWA]interface stack-port 0/2
[SWA-stack-port0/2]port interface XGigabitEthernet 0/0/4 enable

#保存配置
<SWA>save

第二台交换机

#修改名称
[Huawei]sysname SWB

#修改SWB成员号，默认为0，将其修改为1
[SWB]stack slot 0 renumber 1

#修改SWB堆叠优先级，使其低于SWA
[SWB]stack slot 0 priority 80

#配置要启用的堆叠接口
[SWB]interface stack-port 0/1
[SWB-stack-port0/1]port interface XGigabitEthernet 0/0/3 enable
[SWB]interface stack-port 0/2
[SWB-stack-port0/2]port interface XGigabitEthernet 0/0/4 enable

#保存配置
<SWB>save

第三台交换机

#修改名称
[Huawei]sysname SWC

#修改SWC成员号，默认为0，将其修改为2
[SWC]stack slot 0 renumber 2

#修改SWC堆叠优先级，使其低于SWB
[SWC]stack slot 0 priority 60

#配置要启用的堆叠接口
[SWC]interface stack-port 0/1
[SWC-stack-port0/1]port interface XGigabitEthernet 0/0/3 enable
[SWC]interface stack-port 0/2
[SWC-stack-port0/2]port interface XGigabitEthernet 0/0/4 enable

#保存配置
<SWC>save

接线，重启，数据自动同步，堆叠成功。

此时登录任意一台交换机上查看交换机的接口数量，此时交换机接口数量叠加

#查看交换机接口
<SWA>display interface brief
或
<SWA>display port vlan

display port vlan Port         Link Type       PVID       Trunk VLAN List ------------------------------------------------------------------------------- GigabitEthernet0/0/1         auto       1       1-4094 GigabitEthernet0/0/2         auto       1       1-4094 GigabitEthernet0/0/3         auto       1       1-4094 GigabitEthernet0/0/4         auto       1       1-4094 GigabitEthernet0/0/5         auto       1       1-4094 GigabitEthernet0/0/6         auto       1       1-4094 GigabitEthernet0/0/7         auto       1       1-4094 GigabitEthernet0/0/8         auto       1       1-4094 GigabitEthernet0/0/9         auto       1       1-4094 GigabitEthernet0/0/10       auto       1       1-4094 GigabitEthernet0/0/11       auto       1       1-4094 GigabitEthernet0/0/12       auto       1       1-4094 GigabitEthernet0/0/13       auto       1       1-4094 GigabitEthernet0/0/14       auto       1       1-4094 GigabitEthernet0/0/15       auto       1       1-4094 GigabitEthernet0/0/16       auto       1       1-4094 GigabitEthernet0/0/17       auto       1       1-4094 GigabitEthernet0/0/18       auto       1       1-4094 GigabitEthernet0/0/19       auto       1       1-4094 GigabitEthernet0/0/20       auto       1       1-4094 GigabitEthernet0/0/21       auto       1       1-4094 GigabitEthernet0/0/22       auto       1       1-4094 GigabitEthernet0/0/23       auto       1       1-4094 GigabitEthernet0/0/24       auto       1       1-4094 GigabitEthernet0/0/25       auto       1       1-4094 GigabitEthernet0/0/26       auto       1       1-4094 GigabitEthernet0/0/27       auto       1       1-4094 GigabitEthernet0/0/28       auto       1       1-4094 GigabitEthernet0/0/29       auto       1       1-4094 GigabitEthernet0/0/30       auto       1       1-4094 GigabitEthernet0/0/31       auto       1       1-4094 GigabitEthernet0/0/32       auto       1       1-4094 GigabitEthernet0/0/33       auto       1       1-4094 GigabitEthernet0/0/34       auto       1       1-4094 GigabitEthernet0/0/35       auto       1       1-4094 GigabitEthernet0/0/36       auto       1       1-4094 GigabitEthernet0/0/37       auto       1       1-4094 GigabitEthernet0/0/38       auto       1       1-4094 GigabitEthernet0/0/39       auto       1       1-4094 GigabitEthernet0/0/40       auto       1       1-4094 GigabitEthernet0/0/41       auto       1       1-4094 GigabitEthernet0/0/42       auto       1       1-4094 GigabitEthernet0/0/43       auto       1       1-4094 GigabitEthernet0/0/44       auto       1       1-4094 GigabitEthernet0/0/45       auto       1       1-4094 GigabitEthernet0/0/46       auto       1       1-4094 GigabitEthernet0/0/47       auto       1       1-4094 GigabitEthernet0/0/48       auto       1       1-4094 GigabitEthernet1/0/1         auto       1       1-4094 GigabitEthernet1/0/2         auto       1       1-4094 GigabitEthernet1/0/3         auto       1       1-4094 GigabitEthernet1/0/4         auto       1       1-4094 GigabitEthernet1/0/5         auto       1       1-4094 GigabitEthernet1/0/6         auto       1       1-4094 GigabitEthernet1/0/7         auto       1       1-4094 GigabitEthernet1/0/8         auto       1       1-4094 GigabitEthernet1/0/9         auto       1       1-4094 GigabitEthernet1/0/10       auto       1       1-4094 GigabitEthernet1/0/11       auto       1       1-4094 GigabitEthernet1/0/12       auto       1       1-4094 GigabitEthernet1/0/13       auto       1       1-4094 GigabitEthernet1/0/14       auto       1       1-4094 GigabitEthernet1/0/15       auto       1       1-4094 GigabitEthernet1/0/16       auto       1       1-4094 GigabitEthernet1/0/17       auto       1       1-4094 GigabitEthernet1/0/18       auto       1       1-4094 GigabitEthernet1/0/19       auto       1       1-4094 GigabitEthernet1/0/20       auto       1       1-4094 GigabitEthernet1/0/21       auto       1       1-4094 GigabitEthernet1/0/22       auto       1       1-4094 GigabitEthernet1/0/23       auto       1       1-4094 GigabitEthernet1/0/24       auto       1       1-4094 GigabitEthernet1/0/25       auto       1       1-4094 GigabitEthernet1/0/26       auto       1       1-4094 GigabitEthernet1/0/27       auto       1       1-4094 GigabitEthernet1/0/28       auto       1       1-4094 GigabitEthernet1/0/29       auto       1       1-4094 GigabitEthernet1/0/30       auto       1       1-4094 GigabitEthernet1/0/31       auto       1       1-4094 GigabitEthernet1/0/32       auto       1       1-4094 GigabitEthernet1/0/33       auto       1       1-4094 GigabitEthernet1/0/34       auto       1       1-4094 GigabitEthernet1/0/35       auto       1       1-4094 GigabitEthernet1/0/36       auto       1       1-4094 GigabitEthernet1/0/37       auto       1       1-4094 GigabitEthernet1/0/38       auto       1       1-4094 GigabitEthernet1/0/39       auto       1       1-4094 GigabitEthernet1/0/40       auto       1       1-4094 GigabitEthernet1/0/41       auto       1       1-4094 GigabitEthernet1/0/42       auto       1       1-4094 GigabitEthernet1/0/43       auto       1       1-4094 GigabitEthernet1/0/44       auto       1       1-4094 GigabitEthernet1/0/45       auto       1       1-4094 GigabitEthernet1/0/46       auto       1       1-4094 GigabitEthernet1/0/47       auto       1       1-4094 GigabitEthernet1/0/48       auto       1       1-4094 GigabitEthernet2/0/1         auto       1       1-4094 GigabitEthernet2/0/2         auto       1       1-4094 GigabitEthernet2/0/3         auto       1       1-4094 GigabitEthernet2/0/4         auto       1       1-4094 GigabitEthernet2/0/5         auto       1       1-4094 GigabitEthernet2/0/6         auto       1       1-4094 GigabitEthernet2/0/7         auto       1       1-4094 GigabitEthernet2/0/8         auto       1       1-4094 GigabitEthernet2/0/9         auto       1       1-4094 GigabitEthernet2/0/10       auto       1       1-4094 GigabitEthernet2/0/11       auto       1       1-4094 GigabitEthernet2/0/12       auto       1       1-4094 GigabitEthernet2/0/13       auto       1       1-4094 GigabitEthernet2/0/14       auto       1       1-4094 GigabitEthernet2/0/15       auto       1       1-4094 GigabitEthernet2/0/16       auto       1       1-4094 GigabitEthernet2/0/17       auto       1       1-4094 GigabitEthernet2/0/18       auto       1       1-4094 GigabitEthernet2/0/19       auto       1       1-4094 GigabitEthernet2/0/20       auto       1       1-4094 GigabitEthernet2/0/21       auto       1       1-4094 GigabitEthernet2/0/22       auto       1       1-4094 GigabitEthernet2/0/23       auto       1       1-4094 GigabitEthernet2/0/24       auto       1       1-4094 GigabitEthernet2/0/25       auto       1       1-4094 GigabitEthernet2/0/26       auto       1       1-4094 GigabitEthernet2/0/27       auto       1       1-4094 GigabitEthernet2/0/28       auto       1       1-4094 GigabitEthernet2/0/29       auto       1       1-4094 GigabitEthernet2/0/30       auto       1       1-4094 GigabitEthernet2/0/31       auto       1       1-4094 GigabitEthernet2/0/32       auto       1       1-4094 GigabitEthernet2/0/33       auto       1       1-4094 GigabitEthernet2/0/34       auto       1       1-4094 GigabitEthernet2/0/35       auto       1       1-4094 GigabitEthernet2/0/36       auto       1       1-4094 GigabitEthernet2/0/37       auto       1       1-4094 GigabitEthernet2/0/38       auto       1       1-4094 GigabitEthernet2/0/39       auto       1       1-4094 GigabitEthernet2/0/40       auto       1       1-4094 GigabitEthernet2/0/41       auto       1       1-4094 GigabitEthernet2/0/42       auto       1       1-4094 GigabitEthernet2/0/43       auto       1       1-4094 GigabitEthernet2/0/44       auto       1       1-4094 GigabitEthernet2/0/45       auto       1       1-4094 GigabitEthernet2/0/46       auto       1       1-4094 GigabitEthernet2/0/47       auto       1       1-4094 GigabitEthernet2/0/48       auto       1       1-4094

由于SWA的优先级默认为100，SWB的优先级修改为80，SWC的优先级修改为60，所以SWA成为Master，SWB成为slave，三台交换机的名称都为SWA。

#查看堆叠
<SWA>display stack
