Kafka架构图

美图欣赏：

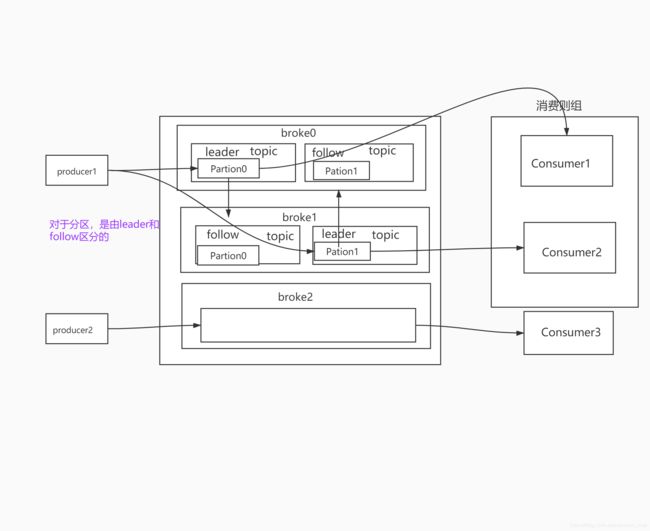

自己画的一张流程图：



1）Producer ：消息生产者，就是向kafka broker发消息的客户端。

2）Consumer ：消息消费者，向kafka broker取 消息的客户端

3）Topic ：可以理解为一个队列。

4） Consumer Group （CG）：kafka提供的可扩展且具有容错性的消费者机制。既然是一个组，那么组内必然可以有多个消费者或消费者实例(consumer instance)，它们共享一个公共的ID，即group ID。组内的所有消费者协调在一起来消费订阅主题(subscribed topics)的所有分区(partition)。当然，每个分区只能由同一个消费组内的一个consumer来消费。

5）Broker ：一台kafka服务器就是一个broker。一个集群由多个broker组成。一个broker可以容纳多个topic。

6）Partition：为了实现扩展性，一个非常大的topic可以分布到多个broker（即服务器）上，一个topic可以分为多个partition，每个partition是一个有序的队列。partition中的每条消息都会被分配一个有序的id（offset）。kafka只保证按一个partition中的顺序将消息发给consumer，不保证一个topic的整体（多个partition间）的顺序。

7）Offset：kafka的存储文件都是按照offset.kafka来命名，用offset做名字的好处是方便查找。例如你想找位于2049的位置，只要找到2048.kafka的文件即可。当然the first offset就是00000000000.kafka
