Android 矢量动画的使用

阿里图标库

drawable->new->vector-Asset->loacl file->path

---

 首先捋清关系~

我们拿到一个svg类型的图片 ,可以直接在ImageView 的 src 赋值 用.

如果我们想要控制 svg的 绘制,或者给他加一些动画效果

---

一:

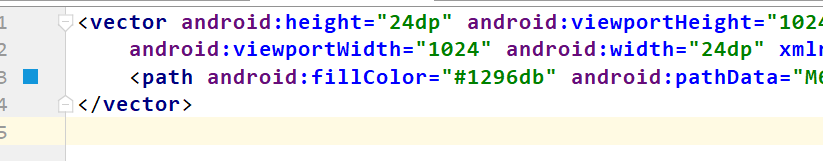

这是一个svg,我们阿里图标库下载的

只有 一个path

需要给path  加一个name

---

二:

需要在Drawable 下创建animated-vector

---

三:

objectAnimator

---

四:

需要 srcCompat 引用

注意app 不是 Android

 MainAc

 Drawable drawable = iv2.getDrawable();
                if (drawable instanceof Animatable) {
                    ((Animatable) drawable).start();
                }

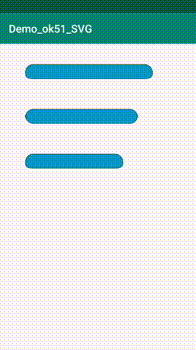

效果1

---

---

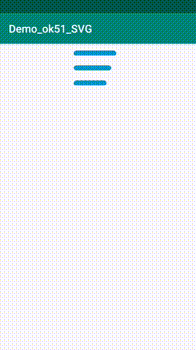

换一个动画



---

然后是 图形变换

首先是来个svg

一个瓶子 一个赞 都是只有一个Path

现在想让 瓶子变成 赞

瓶子的svg 需要检查一下

 因为图形变化需要明确划分group

这里的playgroup  和 play 需要自己起上   也是一个 playgroup 代表在这个容器里 进行 变化 ,play 表示需要变化的 path

也就是 我们把 瓶子 的 Path  变换 成 赞 的path

突然转回来 发现 这些svg 需要特定的 转换才可以

我找了 俩个 差不多的 svg图 总之他俩可以,然后开始转换

---

首先是R.drawable.xin_to_tuite

---

svg_xin

R.Anim_anim_xin_to_tuite

R.anim_anim_rotation

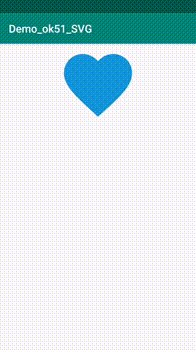

运行

---

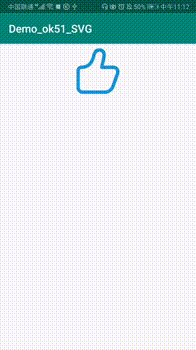

现在让他可以控制状态

final ImageView iv2 = findViewById(R.id.iv2);

        iv2.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View view) {

                isTwitterChecked = !isTwitterChecked;
                final int[] stateSet = {android.R.attr.state_checked * (isTwitterChecked ? 1 : -1)};
                iv2.setImageState(stateSet, true);

            }
        });

就是把上面的反过来.

---

现在感觉还可以 ,研究一下为啥会报错  Can't morph from

这个

于是乎找到了 别人的记录

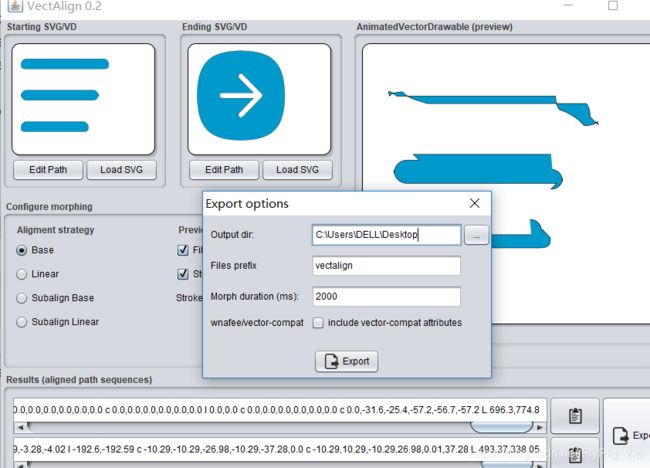

https://github.com/bonnyfone/vectalign

https://www.jianshu.com/u/4d3da5286550

然后顺着填进去

感觉有点大



动画不好?

原来这里没有动画

那手动加上去

分别对他们进行修改添加

vectalign_animated_vector_drawable_end_to_start.xml

vectalign_animated_vector_drawable_start_to_end.xml

vectalign_vector_drawable_end.xml

vectalign_vector_drawable_start.xml

pivot 代表动画的中心  这里viewportHeight/2  就可以了
