OpenTracing API 自动埋点调研

一 基本术语

Trace : 表示系统中一次数据或者执行路径的轨迹，可以简单认为是多个Span有向无环图。

Span：Span代表系统中一次逻辑操作运行单元。Span之间会建立嵌套或者顺序排列建立逻辑因果关系。

二 Jaeger组件架构



无缓存队列的架构





有缓存队列架构

三 服务追踪

服务追踪过程

四 应用埋点

1 手动埋点工具Client

针对非java应用，目前只能通过手动埋点的方式上报服务追踪信息，对应的client列表如下 ：

Language	GitHub Repo
Go	jaegertracing/jaeger-client-go
Java	jaegertracing/jaeger-client-java
Node.js	jaegertracing/jaeger-client-node
Python	jaegertracing/jaeger-client-python
C++	jaegertracing/jaeger-client-cpp
C#	jaegertracing/jaeger-client-csharp



2 手动埋点过程

1. 添加依赖 主要添加opentracing 和 jaeger相关依赖

2. 初始化Tracer对象，并注册到GlobalTracer

io.jaegertracing.Configuration config = new io.jaegertracing.Configuration("demo");

io.jaegertracing.Configuration.SenderConfiguration sender = new io.jaegertracing.Configuration.SenderConfiguration();

// endpoint 为jaeger collector url :14268/api/traces

sender.withEndpoint("http://collertor-host:14268/api/traces ");

config.withSampler(new io.jaegertracing.Configuration.SamplerConfiguration().withType("const").withParam(1));

config.withReporter(new io.jaegertracing.Configuration.ReporterConfiguration().withSender(sender).withMaxQueueSize(10000));

GlobalTracer.register(config.getTracer());

3. 具体方法体内部获取Tracer对象，并记录请求数据

Tracer tracer = GlobalTracer.get();
// 创建 Span
Span span = tracer.buildSpan("parentSpan").withTag("myTag", "spanFirst").start();
tracer.scopeManager().activate(span,false);
tracer.activeSpan().setTag("methodName", "testTracing");
// 业务逻辑
...
span.finish();

4. 多个微服务间通过Context传递Trace信息，比如在HTTP请求中使用Extract/Inject 方法在 HTTP Request Headers 上透传数据

//客户端Inject
tracer.inject(tracer.activeSpan().context(), Format.Builtin.HTTP_HEADERS, new RequestBuilderCarrier(requestBuilder));

//服务端Extract
parentSpanCtx = tracer.extract(Format.Builtin.HTTP_HEADERS, new TextMapExtractAdapter(headers));



3 Java应用自动埋点

目前OpenTracing API社区已经实现了支持各种java框架的自动埋点：

1. Apache HttpClient
2. Elasticsearch
3. JDBC
4. Kafka
5. Memcached
6. Mongo
7. OkHttp
8. Redis
9. Spring Boot
10. Spring Cloud

针对不同的框架，需要开发对应的OpenTracing API 插件用来实现自动埋点。以Spring Cloud框架为例子，简单说明下OpenTracing API 埋点实现过程。

4 Spring Cloud 埋点实现

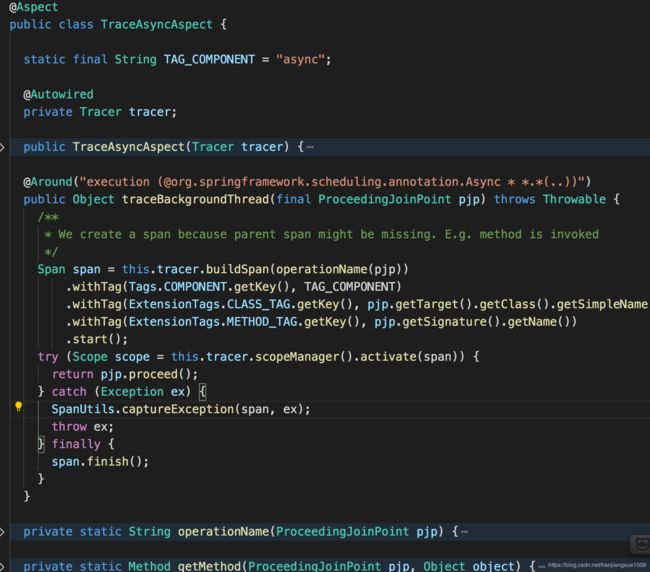

主要实现原理利用Spring AOP切片技术抽象埋点行为，如代码所示声明了TraceAsyncAspect 切面类，使用@Around 声明拦截规则，后面的逻辑与手动埋点类似，创建一个span，将业务逻辑包围起来即可。

5 半自动埋点

Spring 应用埋点步骤

1. pom.xml 添加依赖

  io.opentracing.contrib
  opentracing-spring-cloud-starter

1. 项目中定义OpenTracing Tracer Client Bean

@Bean
public io.opentracing.Tracer tracer() {
  //return new  tracer instance of your choice (Zipkin, Jaeger, LightStep)
return new Configuration("spring-boot", new Configuration.SamplerConfiguration(ProbabilisticSampler.TYPE, 1),
        new Configuration.ReporterConfiguration())
        .getTracer();
}

在现有项目或者新建项目中完成上述两步即可完成Spring 应用的自动埋点

其他实现

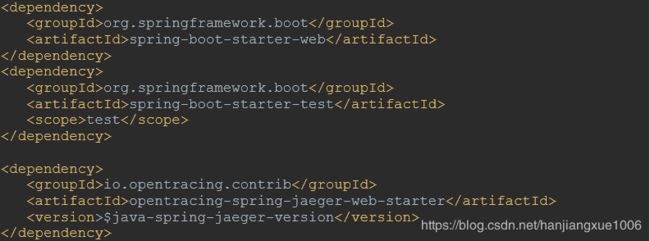

1. 添加依赖



1. 配置参数 application.properties



spring.application.name=theservicenname
opentracing.jaeger.udp-sender.host=localhost
opentracing.jaeger.udp-sender.port=6831

1. 上述两步即可完成服务追踪埋点，如果想实现手动埋点，可以通过@Autowired 注解 在对应的类上定义Trace变量即可，这样可以在具体的类方法上手动埋点。

@Autowired
Tracer tracer;

6 全自动埋点

利用javaAgent机制和字节码技术实现对代码无侵入的收集埋点信息，上传到分布式追踪系统Jaeger、skywalking等。即通过java代理拦截器实现埋点，使用方法很简单仅需要在java 启动命令前 添加 javaagent 参数命令即可。

java -javaagent:{agentpath} -jar MyApp.jar

Java-specialagent

java-specialagent 是基于bytebuddy字节码框架开发的自动埋点Agent

目前最新稳定版 1.7.0

简介

Java-SpecialAgent 能够动态或者静态的绑定java应用，实现自动埋点。通过整合不同的java框架（spring，es，kafka）埋点规则和不同的Tracer Exporter（jaeger、LightStep、wavefront）来实现自动埋点

整合方式

1. 与Java-SpecialAgent代码实现没有耦合性，SpecialAgent需要实现集成规则来与社区 opentracing-contrib 上已经实现好的java框架埋点工具集成来实现自动埋点，这种方式也是该项目推荐的方式。
2. 与Java-SpecialAgent代码实现完全耦合性，在SpecialAgent内部实现某种java框架的埋点规则，用户想使用的话，必须只能通过Java-SpecialAgent 代码启动应用进行埋点。

Trace Exporters

SpecialAgent 通过 java的SPI机制来创建不同的分布式追踪系统的client，以jaeger为例说明。

...

    io.opentracing.contrib
    jaeger-client-bundle

...



使用方式

1. 静态绑定

java -javaagent:opentracing-specialagent-1.7.0.jar -jar MyApp.jar

1. 动态绑定

// jdk 1.8
java -Xbootclasspath/a:$JAVA_HOME/lib/tools.jar -jar opentracing-specialagent-1.7.0.jar ${PID}
// jdk 1.9
java -jar opentracing-specialagent-1.7.0.jar ${PID}

1. 静态延迟绑定,应用优先启动，然后在绑定SpecialAgent

// 目前仅支持 SpringBoot Spring WebMVC
java -javaagent:opentracing-specialagent-1.7.0.jar -Dsa.init.defer=true -jar MySpringBootApp.jar



全自动埋点实现原理

ByteBuddy 是 Java 运行时字节码生成库，本质上是AOP编程实现。

举例说明

1. 定义 Log 注解



1. 定义 字节码类LoggerAdvisor

1. 定义测试类

1. 执行结果

Java-specialagent具体实现

埋点集成

通过bytebuddy字节码API集成社区已经实现好的java框架自动埋点。

1. 加载启动配置  AssembleUtil.loadProperties()
2. 设置Agent Instrumentation 有加载到JVM的类所有操作权限 BootLoaderAgent.premain(inst)
3. 加载第三方埋点实现  AgentRule.$Access.load()

load(instrumenter.manager, ruleFiles, isoClassLoader)

埋点规则举例

设置规则

拦截器实现

埋点上报

通过java SPI机制完成追踪信息上报的分布式追踪系统。目前支持的分布式追踪系统包括：

Trace Exporter
Jaeger Trace Exporter
LightStep Trace Exporter
Wavefront Trace Exporter
OpenTelemetry Bridge Trace Exporter
MockTracer















Java-specialagent 集成 java-tracerresolver 项目实现不同 Trace

Exporter 加载, 在 java-tracerresolver 内工具类 TracerResolver 中包含静态方法 resolveTracer()，通过该方法查找实现 TracerFactory 接口方法的 Trace Exporters。

不同类别的Trace Exporters 都需要统一实现 TracerFactory 方法，以Jaeger 为例，代码实现如下：

Java-specialagent 在根POM 中的 配置指定的依赖项，实现Trace Exporters 与 Java-specialagent 的集成。



java-specialagent 在应用启动之前会预加载Trace Exporters, Trace Exporters 根据配置区分。

加载过程

Jaeger举例

java -javaagent:opentracing-specialagent-1.7.0.jar -Dsa.tracer=jaeger -Dsa.log.level=INFO  -DJAEGER_SERVICE_NAME="test"  -jar springboot-helloworld-1.0-SNAPSHOT.jar

五 SkyWalking实现原理

1 SkyWalking简介

分布式系统的应用程序性能监视工具，专为微服务、云原生架构和基于容器架构而设计，开源Mosn在未来的计划中也要纳入SkyWalking。

SkyWalking 是观察性分析平台和应用性能管理系统。提供分布式追踪、服务网格遥测分析、度量聚合和可视化一体化解决方案.支持Java, .Net Core, PHP, NodeJS, Golang, LUA语言探针支持Envoy + Istio构建的Service Mesh。

2 技术架构

3 实现原理

SkyWalking Agent 同样也是基于 JavaAgent 机制和字节码增强技术，实现应用自动埋点。

SkyWalking Agent启动过程

1 初始化Agent配置 SnifferConfigInitializer.initialize(agentArgs)

2 加载Agent插件 new PluginFinder(new PluginBootstrap().loadPlugins())

3 通过ByteBuddy初始化 Agent Instrumentation

4 初始化服务管理 ServiceManager.INSTANCE.boot()

插件化实现透明埋点

SkyWalking Agent 提供了多种插件，实现不同框架的埋点。

插件的加载

通过AgentClassLoader 继承 java.lang.ClassLoader 实现Agent 类加载器。应用透明接入 SkyWalking ，不会显示导入 SkyWalking 的插件依赖。通过实现自定义的 ClassLoader ，从插件 Jar 中查找相关类。例如说，从 apm-dubbo-plugin.jar 查找 org.skywalking.apm.plugin.dubbo.DubboInstrumentation

插件的匹配

插件资源解析器 PluginResourcesResolver 读取所有插件的定义文件。插件定义文件必须以 skywalking-plugin.def 命名，例如 ：

再读取 skywalking-plugin.def 文件，生成插件定义，添加到 pluginClassList

插件的拦截

AbstractClassEnhancePluginDefine ，类增强插件定义抽象基类。不同插件通过实现 AbstractClassEnhancePluginDefine 抽象类，定义不同框架的切面，记录调用链路。以 Spring 插件为例子，如下是相关类图 ：



埋点插件扩展



public interface InstanceMethodsInterceptPoint {     //定义切向方法的适配器，符合适配器的class将被增强     ElementMatcher getMethodsMatcher();     //增强的具体实现类，classReference     String getMethodsInterceptor();     //是否重写参数     boolean isOverrideArgs(); }

定义拦截点





实现一个增强类



public interface InstanceMethodsAroundInterceptor {     //方法真正执行前执行     void beforeMethod(EnhancedInstance objInst, Method method, Object[] allArguments, Class[] argumentsTypes,         MethodInterceptResult result) throws Throwable;     //方法真正执行后执行     Object afterMethod(EnhancedInstance objInst, Method method, Object[] allArguments, Class[] argumentsTypes,         Object ret) throws Throwable;     //当异常发生时执行     void handleMethodException(EnhancedInstance objInst, Method method, Object[] allArguments,         Class[] argumentsTypes,         Throwable t); }



总结

对比

对比项	java-specialagent	skywalking
支持多语言	是	是
支持扩展框架	是	是
支持java应用自动埋点	是	是
支持OpenTracing	是	是
GitHub Start	108	13k
告警支持	否	是
JVM监控	否	是
用户数	少	多
插件数	45+	60+
是否国内人员开发	否	是

结论

Java-specialagent和skywalking 都是通过javaAgent机制和字节码增强机制来实现java应用的无侵入埋点。但是，从用户使用情况和社区支持情况来看skywalking 要优于java-specialagent，skywalking在文档和插件扩展开发方面也要优于java-specialagent。

参考

1.java-specialagent 支持自动埋点列表  https://github.com/opentracing-contrib/java-specialagent#41-integrations

2.skywalking 支持自动埋点列表 https://github.com/apache/skywalking/blob/v7.0.0/docs/en/setup/service-agent/java-agent/Supported-list.md
