android 关于使用androidStudio开发串口问题

公司最近正好有个关于Android串口通信的模块，所以我学习并总结了一下，Android串口通信要使用到JNI以及NDK的内容

串口开发需要Root权限

关于串口的操作不外乎几步：

   1.打开串口（及配置串口）；

   2.读串口；

   3.写串口；

   4.关闭串口。

第一：JNI技术，它使得java中可以调用c语言写成的库。源码：点击下载源码。

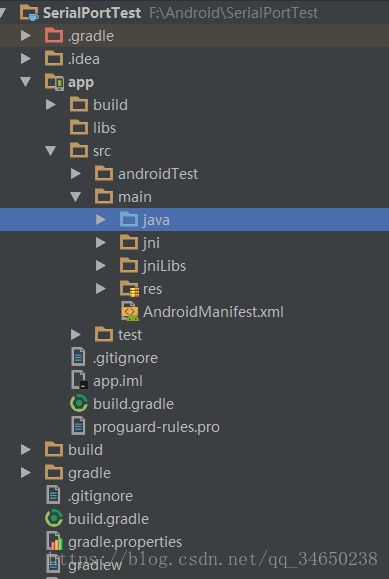

下载完成后将jni以及jniLibs文件夹直接拉到java同级的目录下，如下：

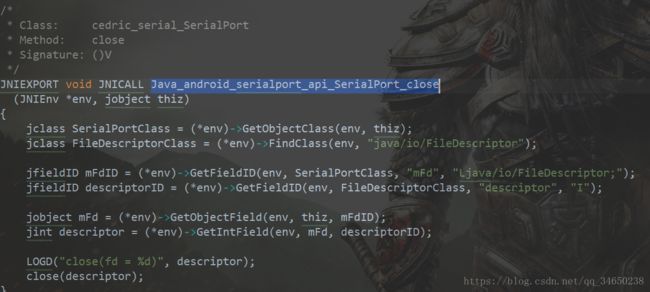

然后在你的项目的java文件下创建一个包，包名为android_serialport_api。这里的包名对应的是jni中SerialPort.c文件中的方法名。

如果你不想将你的包名命名为"android_serialport_api"的话，则需要将SerialPort.c文件中对应的方法名也改掉。

创建好包后，接下来就是在该包下新建一个SerialPort类，在这个类中我们主要创建两个本地方法，分别为open，以及close，

运行时，Android会自动的调用jni中对应的方法，从而实现对指定串口的打开及关闭。

package android.serialport;

import java.io.File;
import java.io.FileDescriptor;
import java.io.FileInputStream;
import java.io.FileOutputStream;
import java.io.IOException;
import java.io.InputStream;
import java.io.OutputStream;

import android.util.Log;

public class SerialPort {

    private static final String TAG = "SerialPort";

    /*
     * Do not remove or rename the field mFd: it is used by native method close();
     */
    private FileDescriptor mFd;
    private FileInputStream mFileInputStream;
    private FileOutputStream mFileOutputStream;

    public SerialPort(File device, int baudrate) throws SecurityException, IOException {

        /* Check access permission */
        if (!device.canRead() || !device.canWrite()) {
            try {
                /* Missing read/write permission, trying to chmod the file */
                Process su;
                su = Runtime.getRuntime().exec("/system/bin/su");
                String cmd = "chmod 777 " + device.getAbsolutePath() + "\n"
                        + "exit\n";
                /*String cmd = "chmod 777 /dev/s3c_serial0" + "\n"
                + "exit\n";*/
                su.getOutputStream().write(cmd.getBytes());
                if ((su.waitFor() != 0) || !device.canRead()
                        || !device.canWrite()) {
                    throw new SecurityException();
                }
            } catch (Exception e) {
                e.printStackTrace();
                throw new SecurityException();
            }
        }

        mFd = open(device.getAbsolutePath(), baudrate);
        if (mFd == null) {
            Log.e(TAG, "native open returns null");
            throw new IOException();
        }
        mFileInputStream = new FileInputStream(mFd);
        mFileOutputStream = new FileOutputStream(mFd);
    }

    // Getters and setters
    public InputStream getInputStream() {
        return mFileInputStream;
    }

    public OutputStream getOutputStream() {
        return mFileOutputStream;
    }

    // JNI
    private native static FileDescriptor open(String path, int baudrate);
    public native void close();
    static {
        System.loadLibrary("serial_port");
    }
}

可以看到System.loadLibrary("serial_port");一句，这一句就是用来加载动态链接库。我们的串口操作就是要给予这个类来实现。

接下来，在你的项目的build.gradle(app)文件中加入这么几句话:

sourceSets {
    main { jni.srcDirs = [] }
}

将其放在buildTypes内部，如下：

buildTypes {
    release {
        minifyEnabled false
        proguardFiles getDefaultProguardFile('proguard-android.txt'), 'proguard-rules.pro'
    }
    sourceSets {
        main { jni.srcDirs = [] }
    }
}

至此，项目的引入以及配置就完成了，接下来就只要将你的项目build一下，然后运行，能成功运行就表示配置完成了。

按照以上步骤将你的项目配置完成后，接下来就是开始编写你的项目了，我这里创建了一个工具类来对串口的打开、关闭、发送及接收进行处理。

代码如下：

public class SerialPortUtil {

    public static SerialPort serialPort = null;
    public static InputStream inputStream = null;
    public static OutputStream outputStream = null;

    public static Thread receiveThread = null;

    public static boolean flag = false;

    public static String serialData;

    /**
     * 打开串口的方法
     */
    public static void openSrialPort(){
        Log.i("test","打开串口");
        try {
            serialPort = new SerialPort(new File("/dev/"+ IConstant.PORT),IConstant.BAUDRATE,0);
            //获取打开的串口中的输入输出流，以便于串口数据的收发
            inputStream = serialPort.getInputStream();
            outputStream = serialPort.getOutputStream();
            flag = true;
            receiveSerialPort();
        } catch (IOException e) {
            e.printStackTrace();
        }
    }

    /**
     *关闭串口的方法
     * 关闭串口中的输入输出流
     * 然后将flag的值设为flag，终止接收数据线程
     */
    public static void closeSerialPort(){
        Log.i("test","关闭串口");
        try {
            if(inputStream != null) {
                inputStream.close();
            }
            if(outputStream != null){
                outputStream.close();
            }
            flag = false;
        } catch (IOException e) {
            e.printStackTrace();
        }

    }

    /**
     * 发送串口数据的方法
     * @param data 要发送的数据
     */
    public static void sendSerialPort(String data){
        Log.i("test","发送串口数据");
        try {
            byte[] sendData = data.getBytes();
            outputStream.write(sendData);
            outputStream.flush();
            Log.i("test","串口数据发送成功");
        } catch (IOException e) {
            e.printStackTrace();
            Log.i("test","串口数据发送失败");
        }
    }

    /**
     * 接收串口数据的方法
     */
    public static void receiveSerialPort(){
        Log.i("test","接收串口数据");
        if(receiveThread != null)
            return;
        /*定义一个handler对象要来接收子线程中接收到的数据
            并调用Activity中的刷新界面的方法更新UI界面
         */
        final Handler handler = new Handler(){
            @Override
            public void handleMessage(Message msg) {
                if(msg.what==1){
                    MainActivity.refreshTextView(serialData);
                }
            }
        };
        /*创建子线程接收串口数据
         */
        receiveThread = new Thread(){
            @Override
            public void run() {
                while (flag) {
                    try {
                        byte[] readData = new byte[1024];
                        if (inputStream == null) {
                            return;
                        }
                        int size = inputStream.read(readData);
                        if (size>0 && flag) {
                            serialData = new String(readData,0,size);
                            Log.i("test", "接收到串口数据:" + serialData);
                            /*将接收到的数据封装进Message中，然后发送给主线程
                             */
                            handler.sendEmptyMessage(1);
                            Thread.sleep(1000);
                        }
                    } catch (IOException e) {
                        e.printStackTrace();
                    }catch (InterruptedException e) {
                        e.printStackTrace();
                    }
                }
            }
        };
        //启动接收线程
        receiveThread.start();
    }

}

我这里接收到串口数据后，先通过handler消息传递机制传递给主线程，然后在主线程中调用Activity中的refreshTextView(String)方法将接收到字符串传到Activity使其更新界面显示。

接下来，就是创建一个Activity来调用该工具类中的方法以实现对于串口的处理。我这里就不贴出了，

一些可能遇到的问题请参考以下：

1、如果程序报SerialPort的26行，即：

Process su = Runtime.getRuntime().exec("/system/xbin/su");

IO异常，则可能你的模拟器没有root权限，具体开启方法，也请自行百度你使用的模拟器的root方法。

2、串口可以正常打开，但无法收发串口信息。

首先，确认你的两个串口是否正常连接。若已正常连接，且可以使用串口调试工具对两个串口互发数据，请往下看：

尝试更改你的串口号及波特率。如我的串口号是定义在一个接口中的常量，使用的是ttyS1。

若有不好的地方，还请各位指教，不胜感激
