HUAWEI Ensp | 配置IPv4静态路由与BFD联动配置

一、组网需求
某公司内部网络下图所示，从Router-A到Router-B有两条转发路径，下一跳分别为Router-B和Router-C。由于Router-A和Router-B之间物理距离较远，通过一个二层交换机L2 Switch作为中继。假设Router-B不支持BFD，要求在Router-A上使用静态路由与BFD联动技术，实现当Router-B与二层交换机L2 Switch之间的链路出现故障（如链路down）时，Router-A能快速感知，并将流量切换到Router-C的链路上

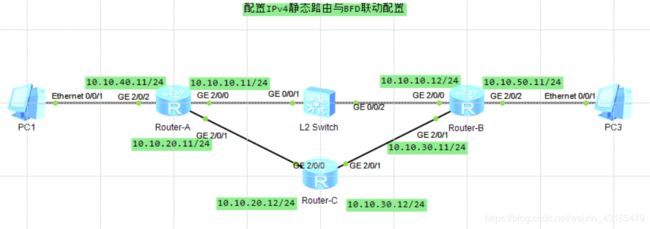

二、组网拓扑

三、操作步骤
【Router-A配置】

<Huawei>system-view   //进入系统视图
[Huawei]sysname Router-A  //将路由器命名为Router-A
[Router-A]bfd   //开启BFD
[Router-A]interface GigabitEthernet 2/0/0  //进入 2/0/0 接口
[Router-A-GigabitEthernet2/0/0]ip address 10.10.10.11 24  //配置 2/0/0 接口IP地址
#
[Router-A]interface GigabitEthernet 2/0/1  //进入 2/0/1接口
[Router-A-GigabitEthernet2/0/1]ip address 10.10.20.11 24  //配置2/0/1接口IP地址
#
[Router-A]interface GigabitEthernet 2/0/2  //进入 2/0/02接口
[Router-A-GigabitEthernet2/0/2]ip address 10.10.40.11 24  //配置2/0/2接口IP地址
#
[Router-A]bfd aa bind peer-ip 10.10.10.12 interface GigabitEthernet 2/0/0 one-arm-echo  //Router-A上配置与Router-B之间的BFD会话
[Router-A-bfd-session-aa]discriminator local 1  //配置本地鉴别参数为1
[Router-A-bfd-session-aa]min-echo-rx-interval 100  //最小回波接受间隔为100
[Router-A-bfd-session-aa]commit //提交 （切记一定的提交否则配置不生效）
[Router-A]ip route-static 10.10.50.0 24 GigabitEthernet 2/0/1 10.10.20.12 track bfd-session aa  //配置Router到10.10.50.0/24网段的静态路由，Router-A到Router-B的流量
优先走Router-A >> L2 Switch >>  Router-B 链路，当此链路发生故障时，流量切换到Router-A >> Router-C >> Router-B链路

[Router-A]ip route-static 10.10.50.0 24 GigabitEthernet 2/0/1 10.10.20.12 prefer
ence 65  //配置优先级为65

【Router-B配置】

<Huawei>system-view //进入系统试图
[Huawei]sysname Router-B  //将路由器命名为Router-B
[Router-B]interface GigabitEthernet 2/0/0  //进入2/0/0接口
[Router-B-GigabitEthernet2/0/0]ip address 10.10.10.12 24  //配置2/0/0接口IP地址
[Router-B]interface GigabitEthernet 2/0/1 //进2/0/1接口
[Router-B-GigabitEthernet2/0/1]ip address 10.10.30.11 24  //配置2/0/1接口IP地址
[Router-B]interface GigabitEthernet 2/0/2  //进入2/0/2接口
[Router-B-GigabitEthernet2/0/2]ip address 10.10.50.11 24  //配置2/0/2接口IP地址
[Router-B]ip route-static 10.10.40.0 24 GigabitEthernet 2/0/0 10.10.10.11  //配置Rouet-B至10.10.40.0网段的静态路由
[Router-B]ip route-static 10.10.40.0 24 GigabitEthernet 2/0/1 10.10.30.12 preference 65  //配置至10.10.40.0 网段备选链路静态路由

【Router-C配置】

<Huawei>system-view //进入视图视图
[Huawei]sysname Router-C  //命名路由器为Router-C
#
[Router-C]interface GigabitEthernet 2/0/0  //进入2/0/0接口
[Router-C-GigabitEthernet2/0/0]ip address 10.10.20.12 24  //配置2/0/0接口IP地址
#
[Router-C]interface GigabitEthernet 2/0/1  //进入2/0/1接口
[Router-C-GigabitEthernet2/0/1]ip address 10.10.30.12 24  //配置2/0/1接口IP地址
#
[Router-C]ip route-static 10.10.40.0 24 10.10.20.11   //至10.10.40.0网段静态路由
[Router-C]ip route-static 10.10.50.0 24 10.10.30.11  //至10.10.50.0网段的静态路由

四、验证配置结果（Router_1和Router_2设备及之间的链路均正常工作时：）
1、在Router_1执行命令display ip routing-table protocolstatic查看静态路由信息，可以看到Router_1和Router_2之间路由可达。

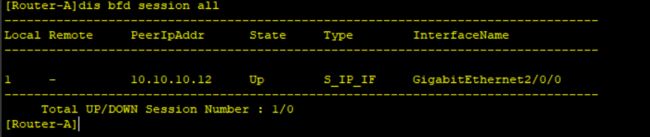

2、在Router_1执行命令display bfd session all查看BFD会话已经创建。

3、模拟链路故障，将L2 Switch交换机关闭，流量则走Router-A >> Router-C >> Router-B链路
