Linux电源管理_Generic PowerManager 之Suspend功能--（一）

1. 前言

Linux内核提供了三种Suspend: Freeze、Standby和STR(Suspend to RAM)，在用户空间向”/sys/power/state”文件分别写入”freeze”、”standby”和”mem”，即可触发它们。

内核中，Suspend及Resume过程涉及到PM Core、Device PM、各个设备的驱动、Platform dependent PM、CPU control等多个模块，涉及了console switch、process freeze、CPU hotplug、wakeup处理等过个知识点。就让我们跟着内核代码，一一见识它们吧。

2. Suspend功能有关的代码分布

内核中Suspend功能有关的代码包括PM core、Device PM、Platform PM等几大块，具体如下：

1）PM Core

kernel/power/main.c----提供用户空间接口(/sys/power/state)

kernel/power/suspend.c----Suspend功能的主逻辑

kernel/power/suspend_test.c----Suspend功能的测试逻辑

kernel/power/console.c----Suspend过程中对控制台的处理逻辑

kernel/power/process.c----Suspend过程中对进程的处理逻辑

2）Device PM

drivers/base/power/*----具体可参考“Linux电源管理(4)_Power Management Interface”的描述。

设备驱动----具体设备驱动的位置，不再涉及。

3）Platform dependent PM

include/linux/suspend.h----定义platform dependent PM有关的操作函数集

arch/xxx/mach-xxx/xxx.c或者

arch/xxx/plat-xxx/xxx.c----平台相关的电源管理操作

3. suspend&resume过程概述

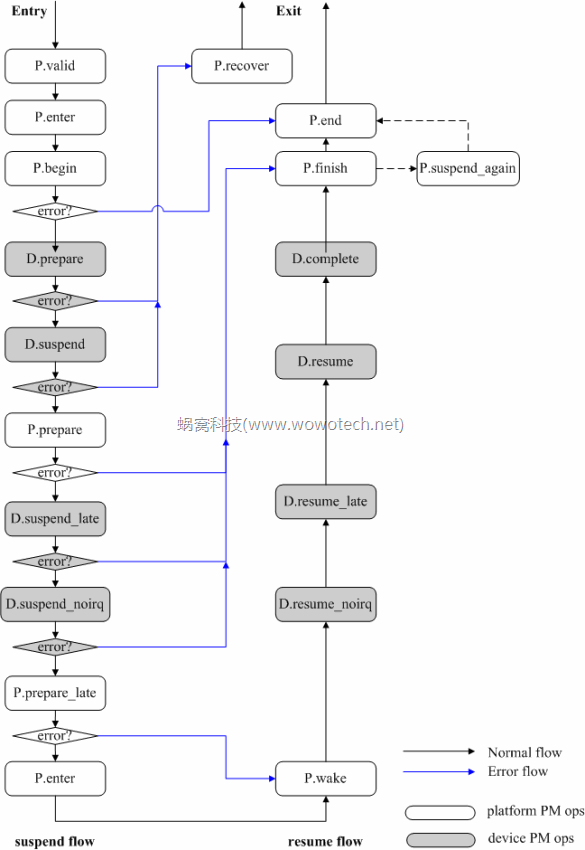

下面图片对Linux suspend&resume过程做了一个概述，读者可以顺着这个流程阅读内核源代码。具体的说明，可以参考后面的代码分析。

4. 代码分析

4.1 suspend入口

在用户空间执行如下操作：

echo "freeze" > /sys/power/state

echo "standby" > /sys/power/state

echo "mem" > /sys/power/state

会通过sysfs触发suspend的执行，相应的处理代码如下：

1. static ssize_t state_store(struct kobject *kobj, struct kobj_attribute *attr,
2. const char *buf, size_t n)
3. {
4. suspend_state_t state;
5. int error;
6.
7. error = pm_autosleep_lock();
8. if (error)
9. return error;
10.
11. if (pm_autosleep_state() > PM_SUSPEND_ON) {
12. error = -EBUSY;
13. goto out;
14. }
15.
16. state = decode_state(buf, n);
17. if (state < PM_SUSPEND_MAX)
18. error = pm_suspend(state);
19. else if (state == PM_SUSPEND_MAX)
20. error = hibernate();
21. else
22. error = -EINVAL;
23.
24. out:
25. pm_autosleep_unlock();
26. return error ? error : n;
27. }
28.
29. power_attr(state);

power_attr定义了一个名称为state的attribute文件，该文件的store接口为state_store，该接口在lock住autosleep功能后，解析用户传入的buffer（freeze、standby or mem），转换成state参数。

state参数的类型为suspend_state_t，在include\linux\suspend.h中定义，为电源管理状态在内核中的表示。具体如下：

1. typedef int __bitwise suspend_state_t;
2.
3. #define PM_SUSPEND_ON ((__force suspend_state_t) 0)
4. #define PM_SUSPEND_FREEZE ((__force suspend_state_t) 1)
5. #define PM_SUSPEND_STANDBY ((__force suspend_state_t) 2)
6. #define PM_SUSPEND_MEM ((__force suspend_state_t) 3)
7. #define PM_SUSPEND_MIN PM_SUSPEND_FREEZE
8. #define PM_SUSPEND_MAX ((__force suspend_state_t) 4)

根据state的值，如果不是（PM_SUSPEND_MAX，对应hibernate功能），则调用pm_suspend接口，进行后续的处理。

pm_suspend在kernel/power/suspend.c定义，处理所有的suspend过程。

4.2 pm_suspend & enter_state

pm_suspend的实现非常简单，简单的做一下参数合法性判断，直接调用enter_state接口，如下：

1. int pm_suspend(suspend_state_t state)
2. {
3. int error;
4.
5. if (state <= PM_SUSPEND_ON || state >= PM_SUSPEND_MAX)
6. return -EINVAL;
7.
8. error = enter_state(state);
9. if (error) {
10. suspend_stats.fail++;
11. dpm_save_failed_errno(error);
12. } else {
13. suspend_stats.success++;
14. }
15. return error;
16. }

enter_state代码为：

1. static int enter_state(suspend_state_t state)
2. {
3. int error;
4.
5. if (!valid_state(state))
6. return -ENODEV;
7.
8. if (!mutex_trylock(&pm_mutex))
9. return -EBUSY;
10.
11. if (state == PM_SUSPEND_FREEZE)
12. freeze_begin();
13.
14. printk(KERN_INFO "PM: Syncing filesystems ... ");
15. sys_sync();
16. printk("done.\n");
17.
18. pr_debug("PM: Preparing system for %s sleep\n", pm_states[state]);
19. error = suspend_prepare(state);
20. if (error)
21. goto Unlock;
22.
23. if (suspend_test(TEST_FREEZER))
24. goto Finish;
25.
26. pr_debug("PM: Entering %s sleep\n", pm_states[state]);
27. pm_restrict_gfp_mask();
28. error = suspend_devices_and_enter(state);
29. pm_restore_gfp_mask();
30.
31. Finish:
32. pr_debug("PM: Finishing wakeup.\n");
33. suspend_finish();
34. Unlock:
35. mutex_unlock(&pm_mutex);
36. return error;
37. }

主要工作包括：

a）调用valid_state，判断该平台是否支持该电源状态。

suspend的最终目的，是让系统进入可恢复的挂起状态，而该功能必须有平台相关代码的参与才能完成，因此内核PM Core就提供了一系列的回调函数（封装在platform_suspend_ops中），让平台代码（如arch/arm/mach-xxx/pm.c）实现，然后由PM Core在合适的时机调用。这些回调函数包含一个valid函数，就是用来告知PM Core，支持哪些state。

最后看一下valid_state的实现（删除了无关代码）：

1. bool valid_state(suspend_state_t state)
2. {
3. if (state == PM_SUSPEND_FREEZE) {
4. return true;
5. }
6. /*
7. * PM_SUSPEND_STANDBY and PM_SUSPEND_MEMORY states need lowlevel
8. * support and need to be valid to the lowlevel
9. * implementation, no valid callback implies that none are valid.
10. */
11. return suspend_ops && suspend_ops->valid && suspend_ops->valid(state);
12. }

如果是freeze，无需平台代码参与即可支持，直接返回true。对于standby和mem，则需要调用suspend_ops的valid回掉，由底层平台代码判断是否支持。

b）加互斥锁，只允许一个实例处理suspend。

c）如果state是freeze，调用freeze_begin，进行suspend to freeze相关的特殊动作。我会在后面统一分析freeze的特殊动作，这里暂不描述。

d）打印提示信息，同步文件系统。

e）调用suspend_prepare，进行suspend前的准备，主要包括switch console和process&thread freezing。如果失败，则终止suspend过程。

f）调用suspend_test，判断是否为suspend to freeze，如果是，则已经完成，直接跳至h步骤。

g）然后，调用suspend_devices_and_enter接口，该接口负责suspend和resume的所有实际动作。前半部分，suspend console、suspend device、关中断、调用平台相关的suspend_ops使系统进入低功耗状态。后半部分，在系统被事件唤醒后，处理相关动作，调用平台相关的suspend_ops恢复系统、开中断、resume device、resume console。

h）最后，调用suspend_finish，恢复（或等待恢复）process&thread，还原console。

4.3 suspend_prepare

suspend_prepare的代码如下：

1. static int suspend_prepare(suspend_state_t state)
2. {
3. int error;
4.
5. if (need_suspend_ops(state) && (!suspend_ops || !suspend_ops->enter))
6. return -EPERM;
7.
8. pm_prepare_console();
9.
10. error = pm_notifier_call_chain(PM_SUSPEND_PREPARE);
11. if (error)
12. goto Finish;
13.
14. error = suspend_freeze_processes();
15. if (!error)
16. return 0;
17.
18. suspend_stats.failed_freeze++;
19. dpm_save_failed_step(SUSPEND_FREEZE);
20. Finish:
21. pm_notifier_call_chain(PM_POST_SUSPEND);
22. pm_restore_console();
23. return error;
24. }

主要工作为：

a）调用suspend_ops的enter回调（有的话），通知平台代码，以便让其作相应的准备（需要的话）

b）调用pm_prepare_console，将当前console切换到一个虚拟console并重定向内核的kmsg（需要的话）。该功能称作VT switch，后面我会在稍微详细的介绍一下，但Linux控制台子系统是相当复杂的，更具体的分析，要在控制台子系统的分析文章中说明。

c）调用pm_notifier_call_chain，发送suspend开始的消息（PM_SUSPEND_PREPARE），后面会详细描述。

d）调用suspend_freeze_processes，freeze用户空间进程和一些内核线程。该功能称作freezing-of-tasks，我会专门用一篇文章去分析它。本文就不再详细说明了。

e）如果freezing-of-tasks失败，调用pm_restore_console，将console切换回原来的console，并返回错误，以便能终止suspend。

4.4 suspend_devices_and_enter

suspend_devices_and_enter的过程较为复杂，代码实现如下：

1. int suspend_devices_and_enter(suspend_state_t state)
2. {
3. int error;
4. bool wakeup = false;
5.
6. if (need_suspend_ops(state) && !suspend_ops)
7. return -ENOSYS;
8.
9. trace_machine_suspend(state);
10. if (need_suspend_ops(state) && suspend_ops->begin) {
11. error = suspend_ops->begin(state);
12. if (error)
13. goto Close;
14. }
15. suspend_console();
16. ftrace_stop();
17. suspend_test_start();
18. error = dpm_suspend_start(PMSG_SUSPEND);
19. if (error) {
20. printk(KERN_ERR "PM: Some devices failed to suspend\n");
21. goto Recover_platform;
22. }
23. suspend_test_finish("suspend devices");
24. if (suspend_test(TEST_DEVICES))
25. goto Recover_platform;
26.
27. do {
28. error = suspend_enter(state, &wakeup);
29. } while (!error && !wakeup && need_suspend_ops(state)
30. && suspend_ops->suspend_again && suspend_ops->suspend_again());
31.
32. Resume_devices:
33. suspend_test_start();
34. dpm_resume_end(PMSG_RESUME);
35. suspend_test_finish("resume devices");
36. ftrace_start();
37. resume_console();
38. Close:
39. if (need_suspend_ops(state) && suspend_ops->end)
40. suspend_ops->end();
41. trace_machine_suspend(PWR_EVENT_EXIT);
42. return error;
43.
44. Recover_platform:
45. if (need_suspend_ops(state) && suspend_ops->recover)
46. suspend_ops->recover();
47. goto Resume_devices;
48. }

a）再次检查平台代码是否需要提供以及是否提供了suspend_ops。

b）调用suspend_ops的begin回调（有的话），通知平台代码，以便让其作相应的处理（需要的话）。可能失败，需要跳至Close处执行恢复操作（suspend_ops->end）。

c）调用suspend_console，挂起console。该接口由"kernel\printk.c"实现，主要是hold住一个lock，该lock会阻止其它代码访问console。

d）调用ftrace_stop，停止ftrace功能。ftrace是一个很有意思的功能，后面再介绍。

e）调用dpm_suspend_start，调用所有设备的->prepare和->suspend回调函数（具体可参考“Linux电源管理(4)_Power Management Interface”的描述），suspend需要正常suspend的设备。suspend device可能失败，需要跳至 Recover_platform，执行recover操作（suspend_ops->recover）。

f）以上都是suspend前的准备工作，此时，调用suspend_enter接口，使系统进入指定的电源状态。该接口的内容如下：

1. static int suspend_enter(suspend_state_t state, bool *wakeup)
2. {
3. int error;
4.
5. if (need_suspend_ops(state) && suspend_ops->prepare) {
6. error = suspend_ops->prepare();
7. if (error)
8. goto Platform_finish;
9. }
10.
11. error = dpm_suspend_end(PMSG_SUSPEND);
12. if (error) {
13. printk(KERN_ERR "PM: Some devices failed to power down\n");
14. goto Platform_finish;
15. }
16.
17. if (need_suspend_ops(state) && suspend_ops->prepare_late) {
18. error = suspend_ops->prepare_late();
19. if (error)
20. goto Platform_wake;
21. }
22.
23. if (suspend_test(TEST_PLATFORM))
24. goto Platform_wake;
25.
26. /*
27. * PM_SUSPEND_FREEZE equals
28. * frozen processes + suspended devices + idle processors.
29. * Thus we should invoke freeze_enter() soon after
30. * all the devices are suspended.
31. */
32. if (state == PM_SUSPEND_FREEZE) {
33. freeze_enter();
34. goto Platform_wake;
35. }
36.
37. error = disable_nonboot_cpus();
38. if (error || suspend_test(TEST_CPUS))
39. goto Enable_cpus;
40.
41. arch_suspend_disable_irqs();
42. BUG_ON(!irqs_disabled());
43.
44. error = syscore_suspend();
45. if (!error) {
46. *wakeup = pm_wakeup_pending();
47. if (!(suspend_test(TEST_CORE) || *wakeup)) {
48. error = suspend_ops->enter(state);
49. events_check_enabled = false;
50. }
51. syscore_resume();
52. }
53.
54. arch_suspend_enable_irqs();
55. BUG_ON(irqs_disabled());
56.
57. Enable_cpus:
58. enable_nonboot_cpus();
59.
60. Platform_wake:
61. if (need_suspend_ops(state) && suspend_ops->wake)
62. suspend_ops->wake();
63.
64. dpm_resume_start(PMSG_RESUME);
65.
66. Platform_finish:
67. if (need_suspend_ops(state) && suspend_ops->finish)
68. suspend_ops->finish();
69.
70. return error;
71. }

        f1）该接口处理完后，会通过返回值告知是否enter成功，同时通过wakeup指针，告知调用者，是否有wakeup事件发生，导致电源状态切换失败。

        f2）调用suspend_ops的prepare回调（有的话），通知平台代码，以便让其在即将进行状态切换之时，再做一些处理（需要的话）。该回调可能失败（平台代码出现意外），失败的话，需要跳至Platform_finish处，调用suspend_ops的finish回调，执行恢复操作。

        f3）调用dpm_suspend_end，调用所有设备的->suspend_late和->suspend_noirq回调函数（具体可参考“Linux电源管理(4)_Power Management Interface”的描述），suspend late suspend设备和需要在关中断下suspend的设备。需要说明的是，这里的noirq，是通过禁止所有的中断线的形式，而不是通过关全局中断的方式。同样，该操作可能会失败，失败的话，跳至Platform_finish处，执行恢复动作。

        f4）调用suspend_ops的prepare_late回调（有的话），通知平台代码，以便让其在最后关头，再做一些处理（需要的话）。该回调可能失败（平台代码出现意外），失败的话，需要跳至Platform_wake处，调用suspend_ops的wake回调，执行device的resume、调用suspend_ops的finish回调，执行恢复操作。

        f5）如果是suspend to freeze，执行相应的操作后，跳至Platform_wake处（后面再重点描述）。

        f6）调用disable_nonboot_cpus，禁止所有的非boot cpu。也会失败，执行恢复操作即可。

        f7）调用arch_suspend_disable_irqs，关全局中断。如果无法关闭，则为bug。

        f8）调用syscore_suspend，suspend system core。同样会失败，执行恢复操作即可。有关syscore，我会在另一篇文章中详细描述。

        f9）如果很幸运，以上操作都成功了，那么，切换吧。不过，别高兴太早，还得调用pm_wakeup_pending检查一下，这段时间内，是否有唤醒事件发生，如果有就要终止suspend。

        f10）如果一切顺利，调用suspend_ops的enter回调，进行状态切换。这时，系统应该已经suspend了……

        f11）suspend过程中，唤醒事件发生，系统唤醒，该函数接着执行resume动作，并最终返回。resume动作基本上是suspend的反动作，就不再继续分析了。

        f12）或者，由于意外，suspend终止，该函数也会返回。

g）suspend_enter返回，如果返回原因不是发生错误，且不是wakeup事件。则调用suspend_ops的suspend_again回调，检查是否需要再次suspend。再什么情况下要再次suspend呢？需要看具体的平台了，谁知道呢。

h）继续resume操作，resume device、start ftrace、resume console、suspend_ops->end等等。

i）该函数返回后，表示系统已经resume。

4.5 suspend_finish

比较简单：

1. static void suspend_finish(void)
2. {
3. suspend_thaw_processes();
4. pm_notifier_call_chain(PM_POST_SUSPEND);
5. pm_restore_console();
6. }

a）恢复所有的用户空间进程和内核线程。

b）发送suspend结束的通知。

c）将console切换回原来的。

5. 重要知识点回顾

5.1 VT switch

通常情况下，系统控制台模块（drivers\tty\vt\）会在suspend的过程中，重新分配一个console，并将控制台切换到该console上。然后在resume时，切换回旧的console。这就是VT switch功能。VT switch是很耗时的，因此内核提供了一些机制，控制是否使用这个功能：

1）提供一个接口函数pm_set_vt_switch（drivers\tty\vt\vt_ioctl.c），方便其它内核模块从整体上关闭或者开启VT switch功能。

2）VT switch全局开关处于开启状态时，满足如下的一种条件（可参考kernel\power\console.c相关的描述），即会使能VT switch

        a）有console driver调用pm_vt_switch_required接口，显式的要求使能VT switch。PM core的console模块会把这些信息记录在一个名称为pm_vt_switch_list的链表中。

       b）系统禁止在suspend的过程中suspend console（由kernel/printk.c中的console_suspend_enabled变量控制）。很有可能需要使用console查看suspend过程，此时为了使console不混乱，有必要进行VT switch。

       c）没有任何console driver关心是否需要VT switch，换句话说没有任何driver调用pm_vt_switch_required接口要求使能或禁止VT switch功能。此时会按照旧的习惯，进行VT switch。



因此，suspend过程对console的处理分为4步：

prepare console：负责在需要VT swich时，将当前console切换到SUSPEND console。

1. int pm_prepare_console(void)
2. {
3. if (!pm_vt_switch())
4. return 0;
5.
6. orig_fgconsole = vt_move_to_console(SUSPEND_CONSOLE, 1);
7. if (orig_fgconsole < 0)
8. return 1;
9.
10. orig_kmsg = vt_kmsg_redirect(SUSPEND_CONSOLE);
11. return 0;
12. }

suspend console：挂起console，由kernel/printk.c实现，主要是hold住console用的互斥锁，使他人无法使用console。

resume console：对console解锁。

restore console：将console恢复为初始的console。

1. void pm_restore_console(void)
2. {
3. if (!pm_vt_switch())
4. return;
5.
6. if (orig_fgconsole >= 0) {
7. vt_move_to_console(orig_fgconsole, 0);
8. vt_kmsg_redirect(orig_kmsg);
9. }
10. }

也许，您会问，why VT switch？先留着这个疑问吧，等到分析控制台时再回答。

5.2 freezing of task

进程的freezing功能，是suspend、hibernate等电源管理功能的组成部分，在新版本内核中，它被独立出来，作为一个独立的电源管理状态（freeze）。该功能的目的，是在电源管理的状态切换过程中，确保所有用户空间进程和部分内核线程处于一个稳定的状态。有关该功能的具体描述，请参考wowotech后续的文章。

5.3 PM notifier

PM notifier是基于内核blocking notifier功能实现的。blocking notifier提供了一种kernel内部的消息通知机制，消息接受者通过notifier注册的方式，注册一个回调函数，关注消息发送者发出的notifier。当消息产生时，消息产生者通过调用回调函数的形式，通知消息接受者。这种调用，是可以被阻塞的，因此称作blocking notifier。

那suspend功能为什么使用notifier呢？原因可能有多种，这里我举一个例子，这是我们日常开发中可能会遇到的。

由之前的描述可知，suspend过程中，suspend device发生在进程被freeze之后，resume device发生在进程被恢复之前。那么：

1）如果有些设备就需要在freeze进程之前suspend怎么办？

2）如果有些设备的resume动作需要较多延时，或者要等待什么事情发生，那么如果它的resume动作发生在进程恢复之前，岂不是要阻止所有进程的恢复？更甚者，如果该设备要等待某个进程的数据才能resume，怎么办？

再来看suspend_prepare和suspend_finish中的处理：

1. static int suspend_prepare(suspend_state_t state) {
2. …
3. error = pm_notifier_call_chain(PM_SUSPEND_PREPARE);
4. if (error)
5. goto Finish;
6.
7. error = suspend_freeze_processes();
8. …
9. }
10.
11. static void suspend_finish(void)
12. {
13. suspend_thaw_processes();
14. pm_notifier_call_chain(PM_POST_SUSPEND);
15. pm_restore_console();
16. }

原来PM notifier是在设备模型的框架外，开了一个后门，那些比较特殊的driver，可以绕过设备模型，直接接收PM发送的suspend信息，以便执行自身的suspend动作。特别是resume时，可以在其它进程都正好工作的时候，只让suspend进程等待driver的resume。

感兴趣的读者，可以围观一下下面这个活生生的例子（顺便提一下，好的设计是不应该有例外的）：

drivers\video\omap2\dss\core.c

5.4 device PM ops 和platform PM ops的调用时机

对Linux驱动工程师来说，device PM ops和platform PM ops就是电源管理（suspend）的全部，只要在合适的地方，实现合适的回调函数，即可实现系统的电源管理。但现实太复杂了，以至于kernel提供的这两个数据结构也很复杂，再回忆一下，如下：

1. struct dev_pm_ops {
2. int (*prepare)(struct device *dev);
3. void (*complete)(struct device *dev);
4. int (*suspend)(struct device *dev);
5. int (*resume)(struct device *dev);
6. int (*freeze)(struct device *dev);
7. int (*thaw)(struct device *dev);
8. int (*poweroff)(struct device *dev);
9. int (*restore)(struct device *dev);
10. int (*suspend_late)(struct device *dev);
11. int (*resume_early)(struct device *dev);
12. int (*freeze_late)(struct device *dev);
13. int (*thaw_early)(struct device *dev);
14. int (*poweroff_late)(struct device *dev);
15. int (*restore_early)(struct device *dev);
16. int (*suspend_noirq)(struct device *dev);
17. int (*resume_noirq)(struct device *dev);
18. int (*freeze_noirq)(struct device *dev);
19. int (*thaw_noirq)(struct device *dev);
20. int (*poweroff_noirq)(struct device *dev);
21. int (*restore_noirq)(struct device *dev);
22. int (*runtime_suspend)(struct device *dev);
23. int (*runtime_resume)(struct device *dev);
24. int (*runtime_idle)(struct device *dev);
25. };
26.
27. struct platform_suspend_ops {
28. int (*valid)(suspend_state_t state);
29. int (*begin)(suspend_state_t state);
30. int (*prepare)(void);
31. int (*prepare_late)(void);
32. int (*enter)(suspend_state_t state);
33. void (*wake)(void);
34. void (*finish)(void);
35. bool (*suspend_again)(void);
36. void (*end)(void);
37. void (*recover)(void);
38. };

虽然内核的注释已经相当详细了，但我们一定会犯晕，到底该实现哪些回调？这些回调的应用场景又是什么？蜗蜗以为，要熟练使用这些回调，唯一的方法就是多coding、多理解。除此之外，我们可以总结一下在电源状态切换时，这些回调的调用时机，从侧面帮助理解。如下（只介绍和suspend功能有关的，struct dev_pm_ops简称D，struct platform_suspend_ops简称P）：

5.5 suspend过程的同步和PM wakeup

最重要的事情，如果suspend的过程中，有唤醒事件产生怎么办？正常的流程，应该终止suspend，返回并处理事件。但由于suspend过程的特殊性，进程被freeze、关中断等等，导致事情并没有那么简单，以至于在很久的一段时间内，kernel都不能很好的处理。这也称作suspend过程的同步问题。

在美好的旧时光里，suspend大多用于热关机，因此同步问题的影响并不突出(因为操作并不频繁)。但来到新时代之后，事情变了，Android竟然用suspend作日常的待机（操作就相当频繁了），这时问题就大了。那怎么解决呢？得靠system wakeup framework，也就是suspend过程中所调用的pm_wakeup_pending接口所在的模块。我会在下一篇文章中继续该模块的分析，这里就不再继续了。

本文章转载自蜗窝科技，www.wowotech.net。
