工业摄像头传感器尺寸与像元尺寸的关系

http://www.mv186.com/show-list.php?id=462

在机器自动化行业检测应用中，工业摄像头是必备的硬件，而图像传感器又是工业摄像头中最最关键核心的东西。图像传感器的尺寸（靶面大小），往往直接关系到成像的质量。通常来讲，图像的成像质量与像素的大小成正比。这也就意味着，同样大小的图像传感器，如果分辨率越高，那么像素尺寸就越小，其成像质量也就会越差。

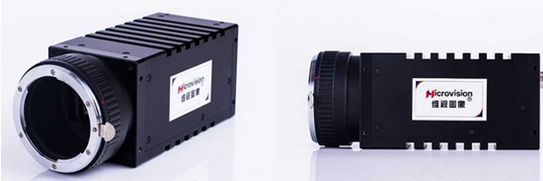

就如维视图像的1/2.3”CMOS传感器，分辨率可以做到1400万像素级别，而民用的1/2.3”CMOS传感器，则分辨率可以做到1600万像素甚至更高的级别，因此工业摄像头的成像质量往往比民用的相机成像质量要好；同时，如果相同分辨率的相机，传感器面积越大，则其单位像素的面积也越大，成像质量也会越好。同样的500万像素的工业相机，2/3”的传感器成像质量就要优于1/2”的。

工业摄像头的靶面大小，如果要求不是太严格，可以直接按照公式计算。通常，像类似维视图像这样的厂家会告诉你多少寸的传感器，那么就可以直接使用16mm*X”的传感器得到工业摄像头的图像传感器的靶面对角线长度。之所以使用16mm代表1寸，而不是使用25mm，这个是有历史原因的，可以查看相关历史文档。这样1/2’传感器对角线则为8mm，按照一般的传感器的长宽比为4：3的话，那么就对应勾股定理，1/2’的传感器长宽分辨率为6.4mm、4.8mm。其实厂家也会告诉你像元的大小以及分辨率，同样可以计算传感器的靶面大小。如某相机的分辨率为2588*1940的500万像素，像元大小为2.2um，则其传感器的尺寸为2588*2.2=5694um=5.694mm，宽方向为1940*2.2=4268um=4.268mm，即为1/2.5”的传感器。当然，现在的传感器像素一般是正方形的像素，如果是矩形的像素，则分别使用像素长*分辨率的长、像素宽*分辨率的宽即可。按照后面这种像素*分辨率计算得到的靶面大小是肯定准确的。

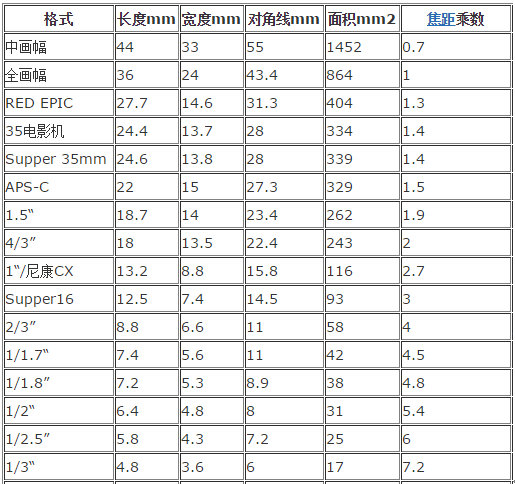

通常我们都会把常用的几个传感器的尺寸背下来，我借鉴维视图像整理的尺寸对照表给大家做个分享，可做参考。
