查看施工图纸必备哪些技巧？

在我们接触建筑设计制图的时候，首先要学会的就是查看图纸。查看图纸也许听起来是很容易的一件事，其实不然。要想看懂看明白图纸的构造，还是需要掌握一定的技巧的！接下来就为大家总结了几步查看图纸的 技巧，希望能够帮助到小伙伴们哦！

技巧一 原始平面图

是施工前画的第一张图纸，也是画设计图纸的基础。主要标注出房型的尺寸、层高、原始管路及门洞等。

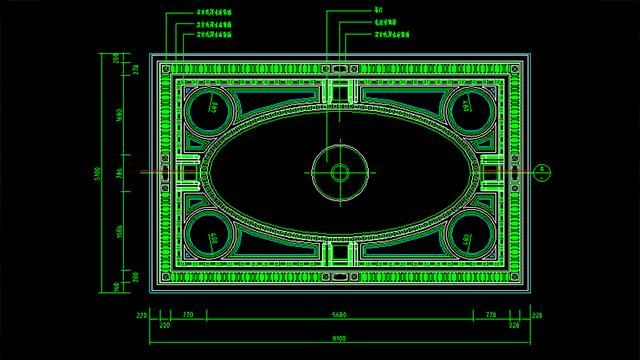

技巧二 天花吊顶图

我们通常称为天花布置图，能够看出天花吊顶的走向和顶部灯具的位置，图中应详细的标出吊顶的平面造型、尺寸以及距离地面的高度。

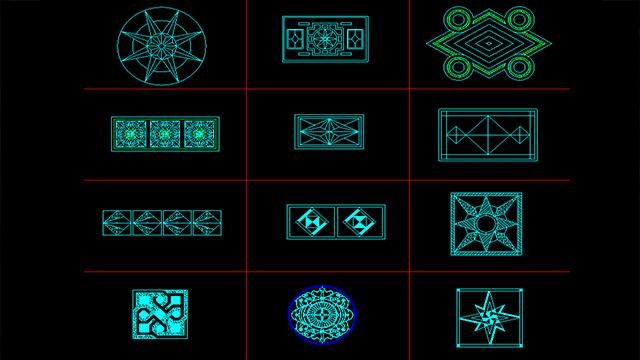

技巧三 地面材质图

首先就要标注地面所用的材质，是用瓷砖还是地板，拼铺走向、材料图案和不同材料的分界说明。专业的设计师，绘制出地面材质图，一般都能数出所用地砖的数量。

技巧四 墙体改建图

我们用斜线表示拆除的墙体，实心粗线条表示新砌的墙体，墙体改动时，要参照原始的土建图，因为承重墙一般都是不能随意改动的。

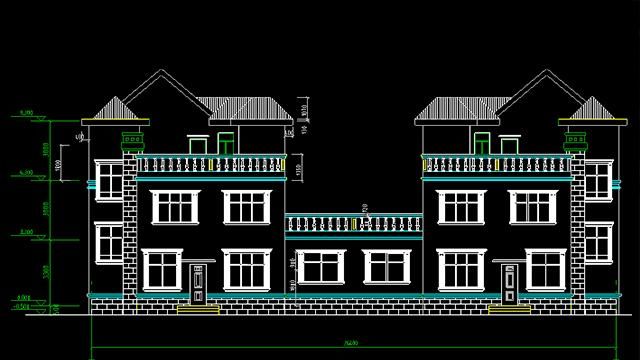

技巧五  立面图

一般都会画出主要墙面的立面图，它可以展示出从水平的角度看到房间局部的剖面，在看立面图需要结合平面布置图，这样看起来才能更清楚。

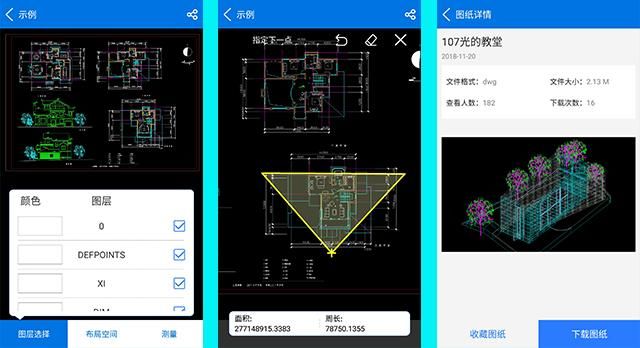

除此之外，我们还要学会使用手机查看图纸！原因如下：

1、不会因办公环境不同，影响对图纸的浏览；

2、查看图纸图层，测量图纸面积、距离；

3、还能共享图库，收藏下载你喜欢的图纸。

以上就是和小伙伴们总结的五点看图技巧了，掌握了这些技巧，对我们制图是会有很大的帮助的呢！
