nRF52832+PA

调试nRF52832+PA

一、背景

     由于项目中需要实现多个无线设备部署在集装箱内部采集温湿度、光强度、角度等信息,并将采集的数据通过BLE发送到集装箱外部的接收设备中,但是由于集装箱是一个几乎密闭(箱门由胶条密闭)的金属箱子,实际测试发现很难去搜索到箱子内部的Ble设备信号,因而采用加PA的方式。

二、开发环境

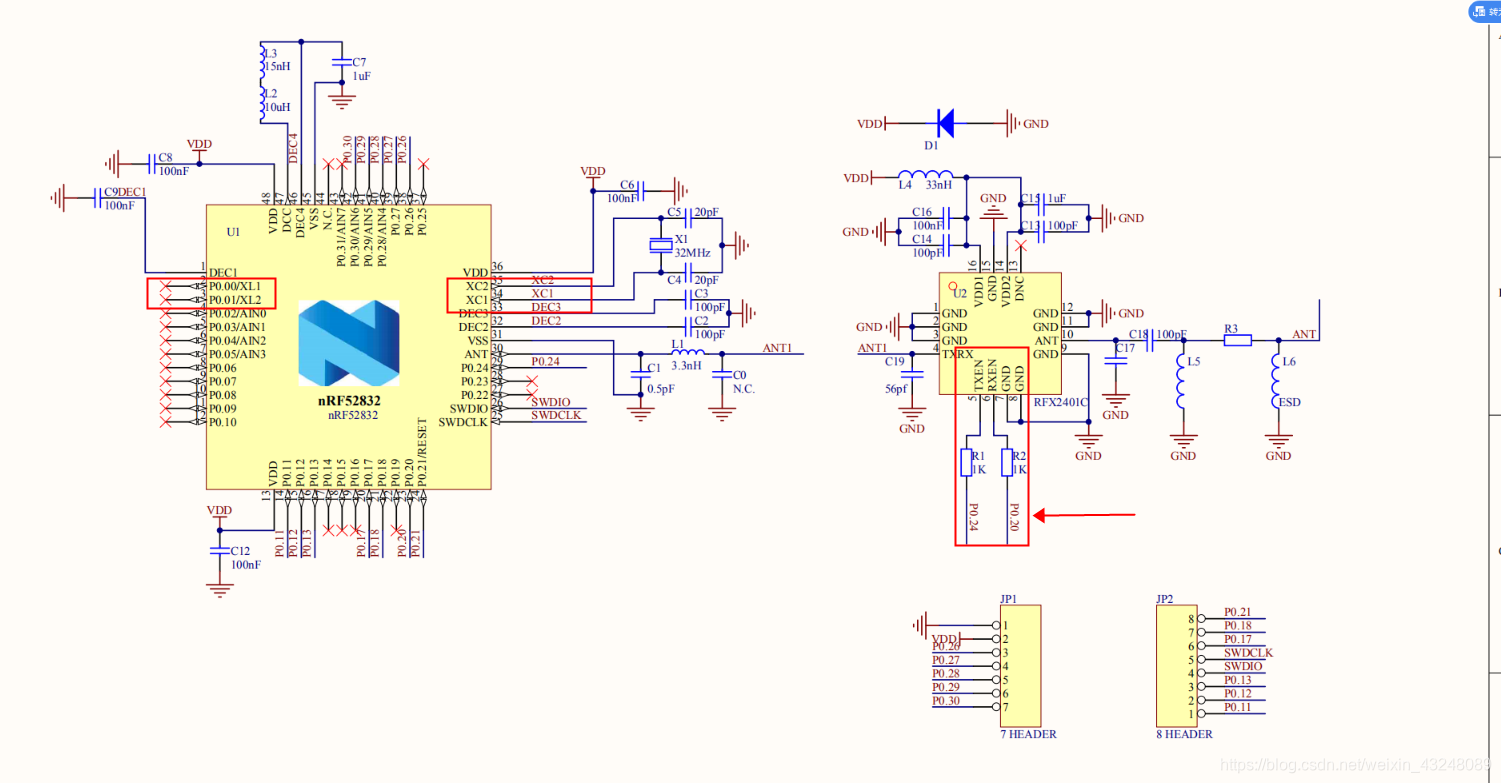

     调试是在15.0SDK的ble_app_blinky_pca10040_s132基础上修改的,PA的启用的代码部分比较简单,网上都可以搜索到,但是由于我的nRF52832- YJ-17029没有接外部晶振,所以还需要修改RTC的时钟源,下图是模块的原理图:
     ![PA模块原理图](https://img-blog.csdnimg.cn/20190614150441957.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzI0ODA4OQ==,size_16,color_FFFFFF,t_70)

三、代码实现

     代码分成两步:1、启用PA 2、修改协议栈时钟源

第一步:PA的启用

   static void pa_assist(uint32_t gpio_pa_pin,uint32_t gpio_lna_pin)
	{
			ret_code_t err_code;
			static const uint32_t gpio_toggle_ch = 0;
			static const uint32_t ppi_set_ch = 0;
			static const uint32_t ppi_clr_ch = 1;
			// Configure SoftDevice PA assist
			ble_opt_t opt;
			memset(&opt, 0, sizeof(ble_opt_t));
			// Common PA config
			opt.common_opt.pa_lna.gpiote_ch_id = gpio_toggle_ch; // GPIOTE channel
			opt.common_opt.pa_lna.ppi_ch_id_clr = ppi_set_ch; // PPI channel for pin clearing
			opt.common_opt.pa_lna.ppi_ch_id_set = ppi_clr_ch; // PPI channel for pin setting
			// PA config
			opt.common_opt.pa_lna.pa_cfg.active_high = 1; // Set the pin to be active high
			opt.common_opt.pa_lna.pa_cfg.enable = 1; // Enable toggling
			opt.common_opt.pa_lna.pa_cfg.gpio_pin = gpio_pa_pin; // The GPIO pin to toggle
			opt.common_opt.pa_lna.lna_cfg.active_high = 1;
			opt.common_opt.pa_lna.lna_cfg.enable = 1;
			opt.common_opt.pa_lna.lna_cfg.gpio_pin = gpio_lna_pin;
			err_code = sd_ble_opt_set(BLE_COMMON_OPT_PA_LNA, &opt);
			APP_ERROR_CHECK(err_code);
}

1)、gpio_pa_pin:PA(TX)的控制IO
2)、gpio_lna_pin:LNA(RX)的控制IO
从上面的原理图可以知道,PA(24),LNA(20)

第二步、修改协议栈时钟源

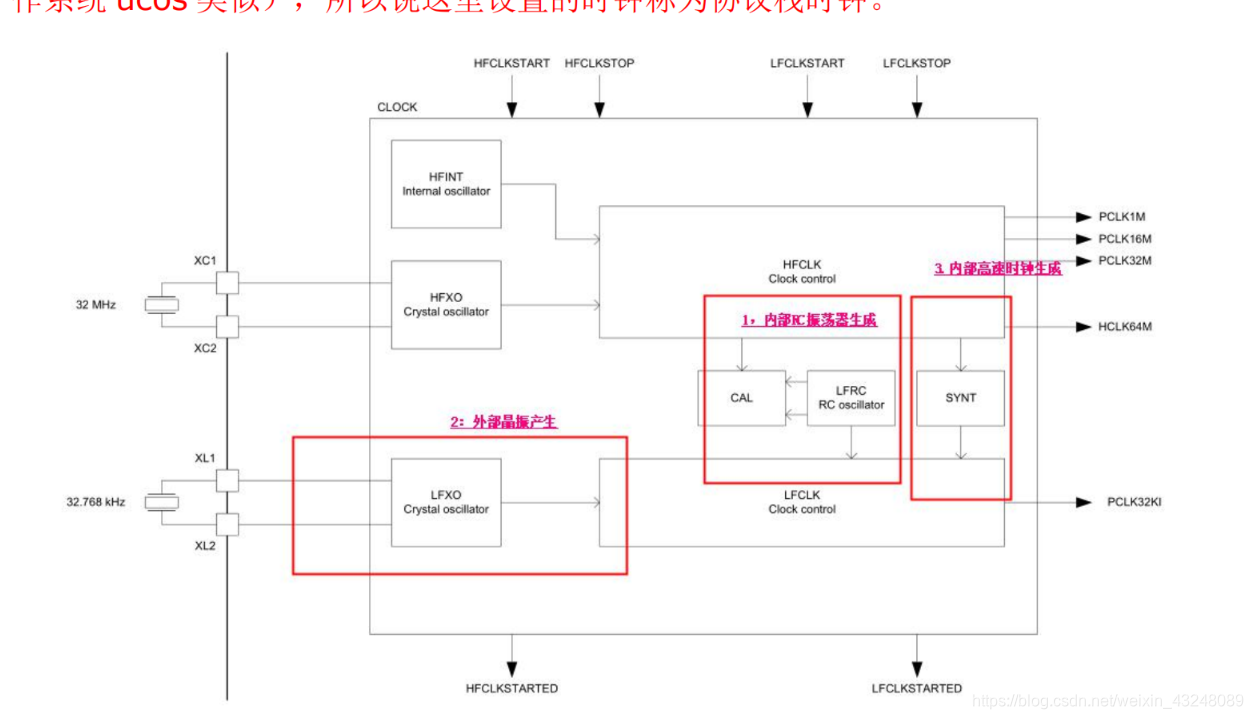

 nRF52832有三中时钟源:
        // <0=> NRF_CLOCK_LF_SRC_RC :内部RC时钟
		// <1=> NRF_CLOCK_LF_SRC_XTAL :外部晶振时钟
    	// <2=> NRF_CLOCK_LF_SRC_SYNTH :从高速合成的低速时钟
 ![clock](https://img-blog.csdnimg.cn/20190614152527711.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzI0ODA4OQ==,size_16,color_FFFFFF,t_70)

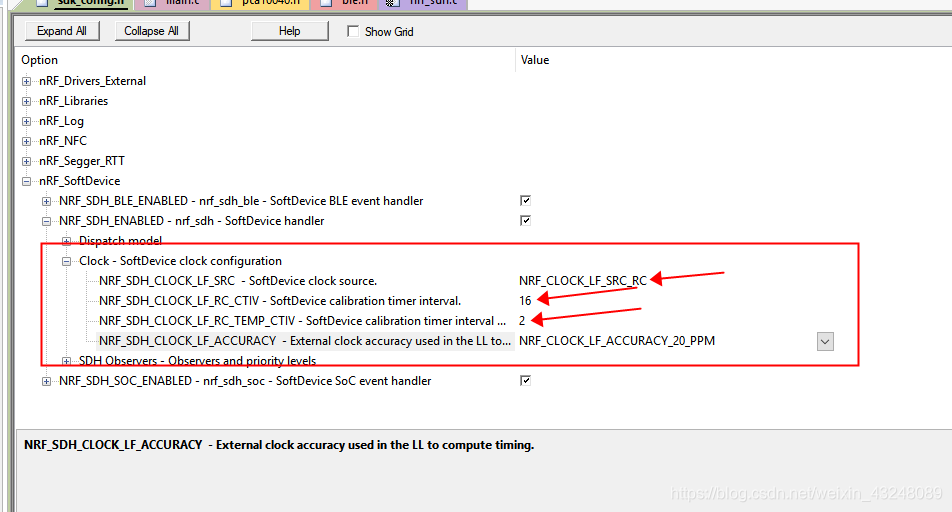

 1)、打开sdk_config
 ![修改时钟源](https://img-blog.csdnimg.cn/20190614152638696.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzI0ODA4OQ==,size_16,color_FFFFFF,t_70)
修改协议栈时钟配置为:
	#ifndef NRF_SDH_CLOCK_LF_SRC
	*#define NRF_SDH_CLOCK_LF_SRC 0*
	#endif

	//  NRF_SDH_CLOCK_LF_RC_CTIV - SoftDevice calibration timer interval.
	#ifndef NRF_SDH_CLOCK_LF_RC_CTIV
	*#define NRF_SDH_CLOCK_LF_RC_CTIV 16*
	#endif

	//  NRF_SDH_CLOCK_LF_RC_TEMP_CTIV - SoftDevice calibration timer interval under constant temperature.
	//  How often (in number of calibration intervals) the RC oscillator shall be calibrated
	//   if the temperature has not changed.

	#ifndef NRF_SDH_CLOCK_LF_RC_TEMP_CTIV
	*#define NRF_SDH_CLOCK_LF_RC_TEMP_CTIV 2*
	#endif

实验结果

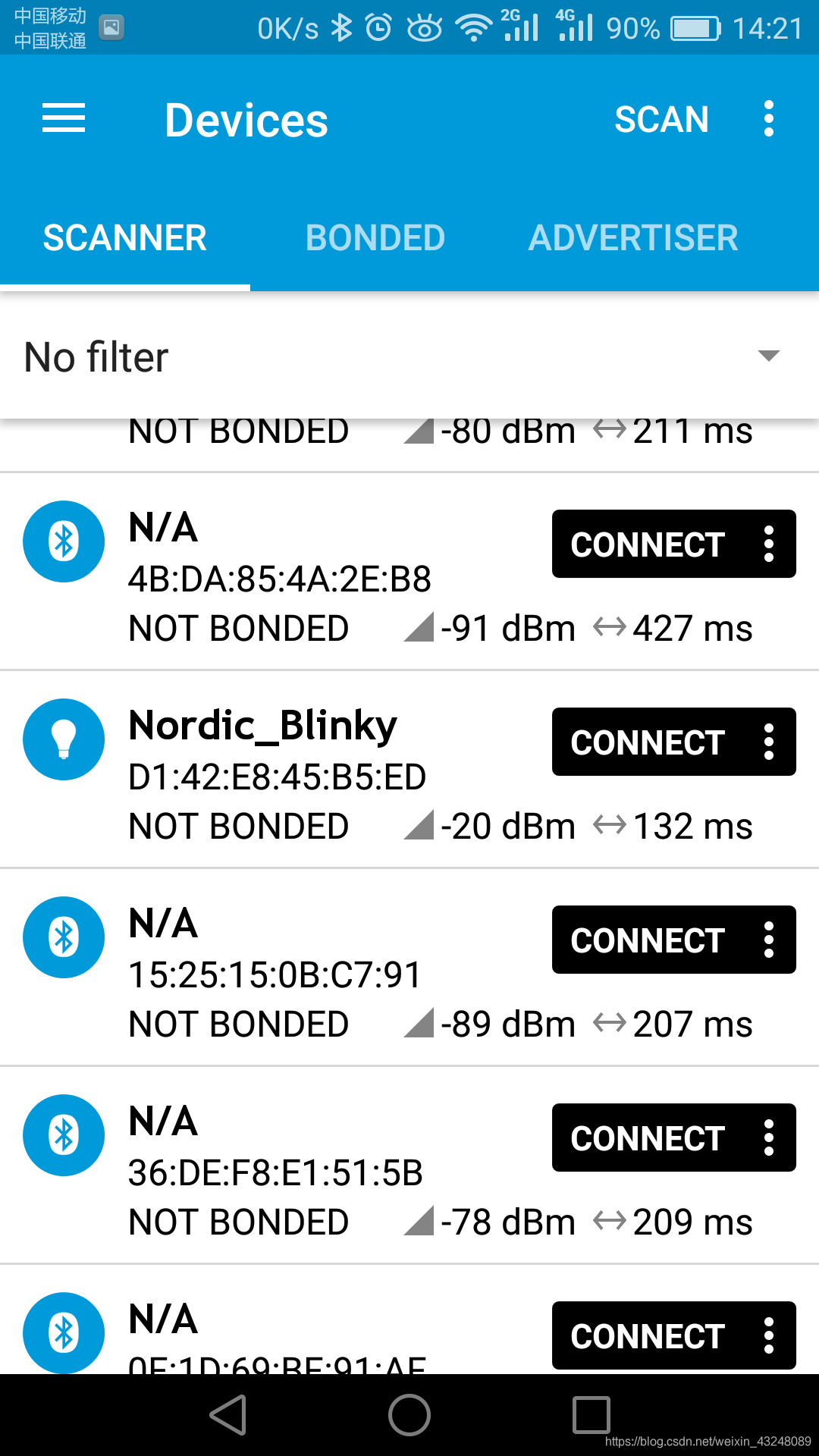

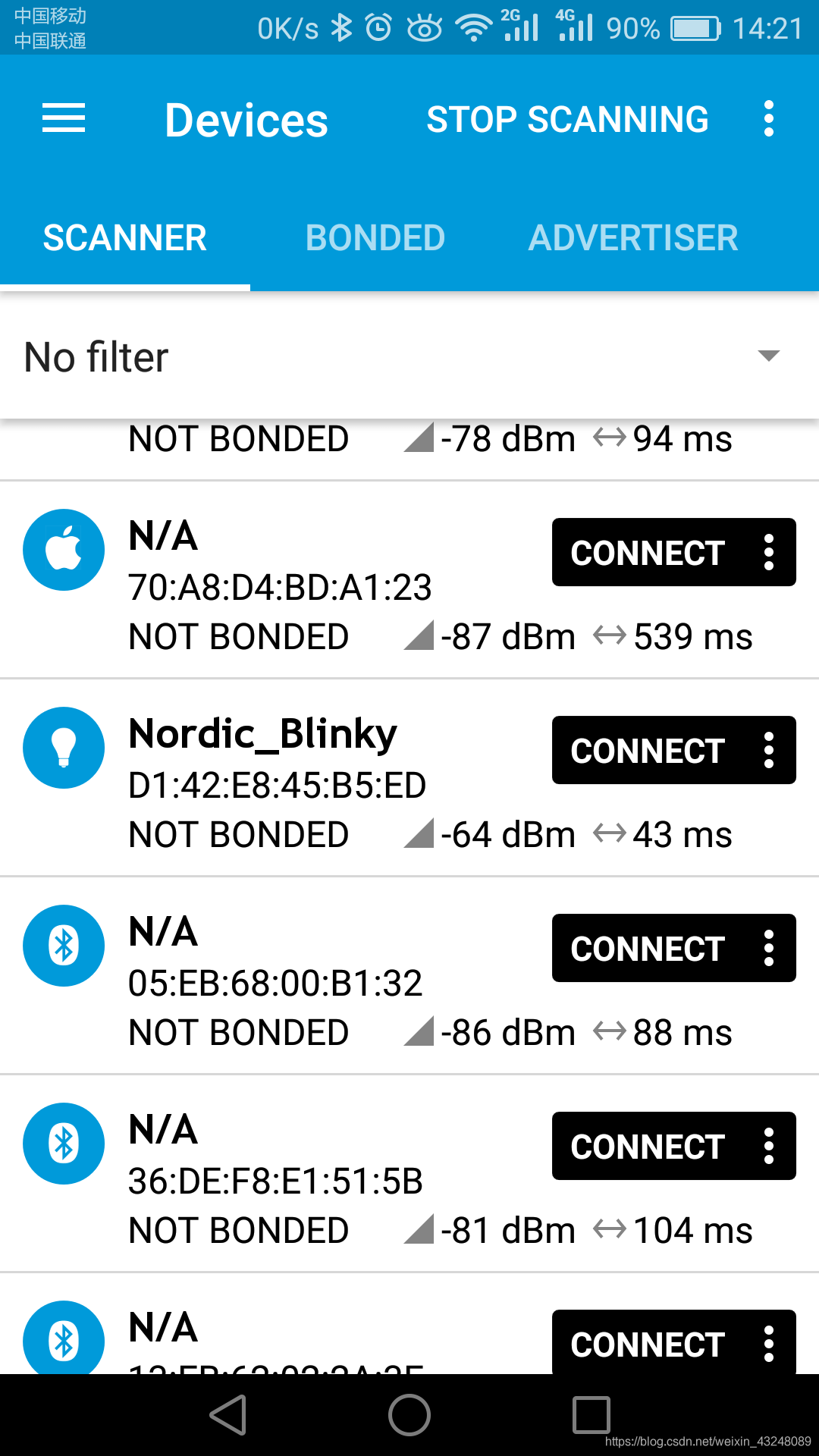

  启用PA和未启用PA信号强度对比如下图:
  ![未启用PA](https://img-blog.csdnimg.cn/20190614152937999.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzI0ODA4OQ==,size_16,color_FFFFFF,t_70)
  ![启用PA](https://img-blog.csdnimg.cn/20190614153004957.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzI0ODA4OQ==,size_16,color_FFFFFF,t_70)
  由上面2张图我们可以发现信号从-65db变成了-20db,nRF52832+PA实验调试成功。
