(MQTT)——CONNECT控制报文详解

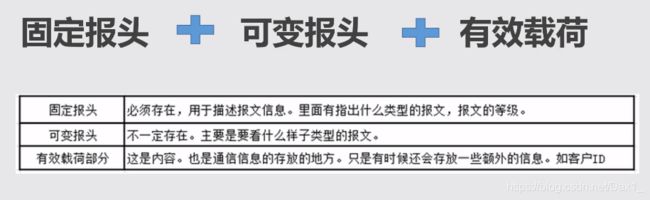

CONNECT报文组成

固定报头+可变报头+有效载荷

(MQTT)——CONNECT控制报文详解_第1张图片

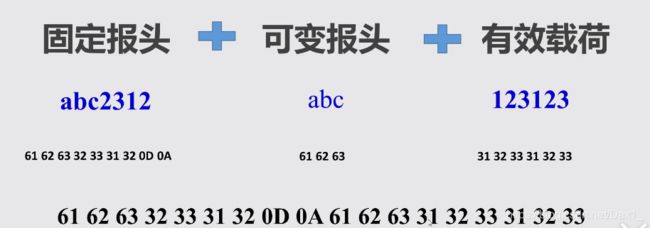

若已知固定报头、可变报头、有效载荷的数值,将其转换为16进制后串联起来,即为CONNECT报文(输入形式为字符串,通过ascii码转换)

(MQTT)——CONNECT控制报文详解_第2张图片

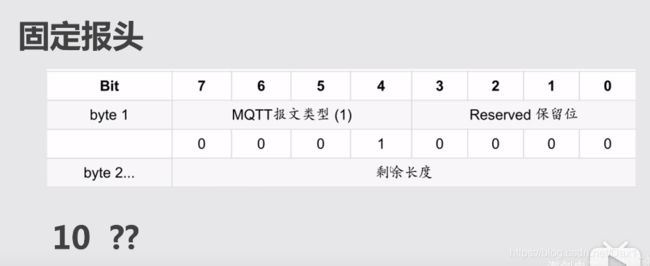

1.固定报头

(MQTT)——CONNECT控制报文详解_第3张图片

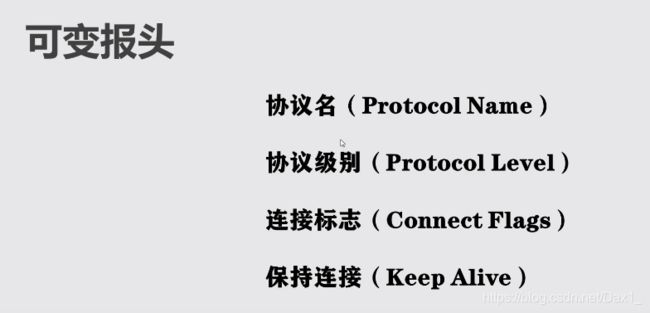

2.可变报头(由四部分组成)

(MQTT)——CONNECT控制报文详解_第4张图片

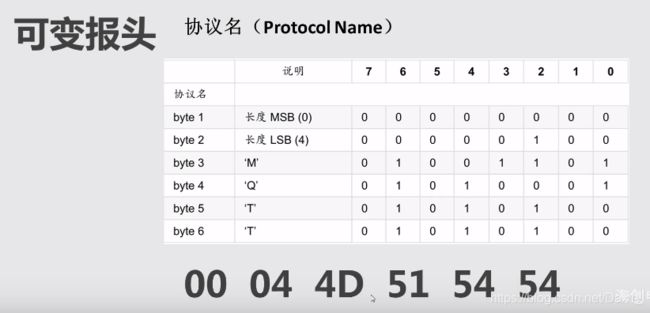

2.1.协议名
(MQTT)——CONNECT控制报文详解_第5张图片

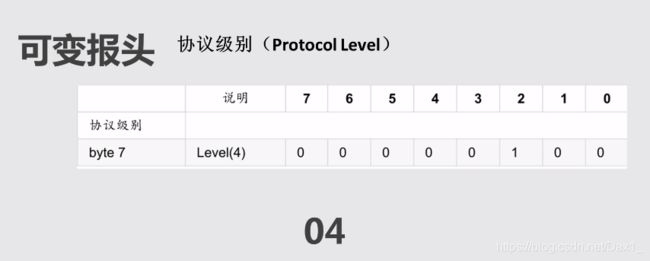

2.2协议级别
(MQTT)——CONNECT控制报文详解_第6张图片

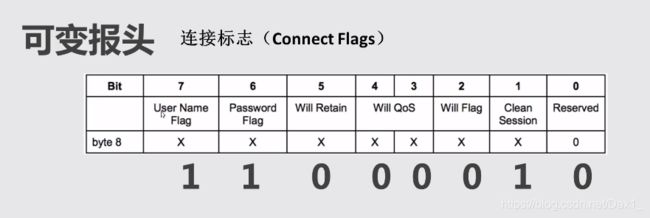

2.3.连接标志
(MQTT)——CONNECT控制报文详解_第7张图片

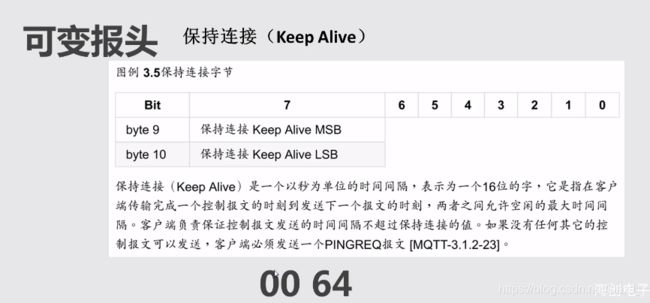

2.4.保持连接
(MQTT)——CONNECT控制报文详解_第8张图片

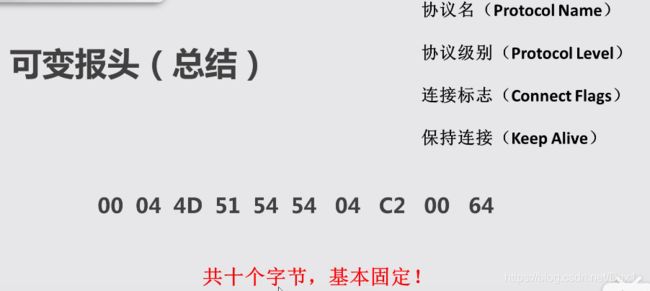

总结
(MQTT)——CONNECT控制报文详解_第9张图片

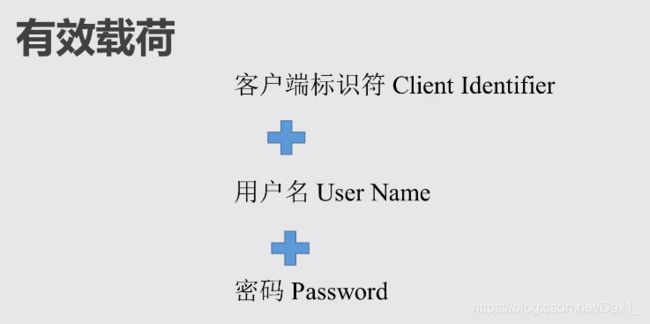

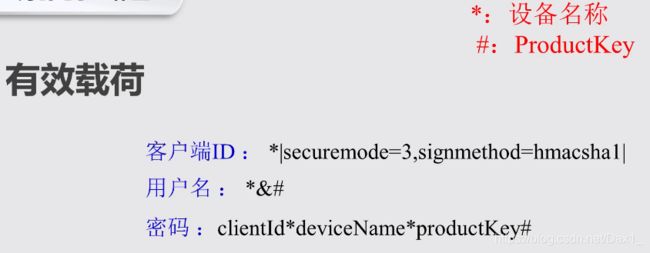

3.有效载荷(由三部分组成)

(MQTT)——CONNECT控制报文详解_第10张图片
(MQTT)——CONNECT控制报文详解_第11张图片


(MQTT)——CONNECT控制报文详解_第12张图片
