WIFI空口建链速率的计算公式 —— WIFI基础知识（1）

WIFI空口建链速率的计算公式 —— WIFI基础知识（1）

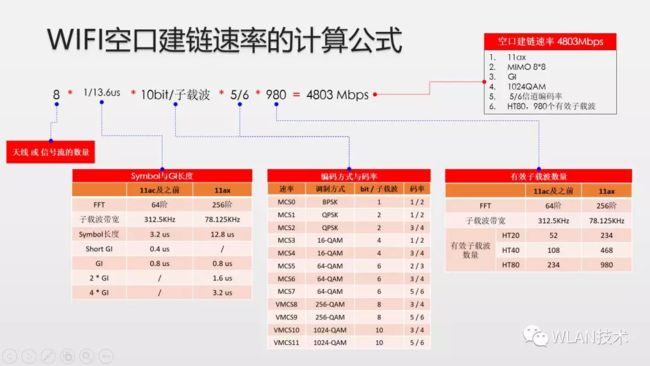

    WIFI，高速率的代名词。这个高速率（建链速率）是怎么来的？由五个因素决定。下图逐项分解。

       MIMO数 x 1/（symbol+GI） x bit/子载波 x 编码率 x 有效子载波数量





1. 天线或信号流的数量

   通俗讲，就是天线的数量。以华为的AP4050DN为例，2.4G是MIMO 2*2，在计算最高建链速率的时候，该数值为2。5G也是MIMO 2*2，在计算最高建链速率的时候，该数值也为2。

   国内友商有一款三射频的AP，一个2.4G射频（MIMO 2*2），第一个5G射频（MIMO 2*2），第二个5G射频（MIMO 4*4）。在市场宣称该AP有8条流。怎么说呢？不严谨。

   在AP与STA通信的时候，实际的建链速率“就低不就高”。例如，AP为MIMO 4*4，终端为MIMO 2*2，那么实际工作在MIMO2*2状态。



2. Symbol与GI长度

   Symbol就是一个信号。相邻的两个Symbol之间需要有一定的空隙（GI），以避免Symbol之间的干扰。“Symbol + GI”的倒数，就是一秒钟能传出去多少个Symbol。

   从11ac到11ax，由于使用的FFT阶数不一样，Symbol和GI的数值有些变化。



3. 编码方式

   编码方式，说白了，就是要在1个Symbol里面承载尽量多的bit。从11abg，到11n，到11ac，到11ax，一直在干这事儿。目前最高效的编码方式是1024QAM，即1个Symbol可以包含10个bit的数据。



4. 码率

   码率，就是在原始的信息里，加入一些用于纠错的码。用冗余换取高可靠度。由于纠错码的引入，会导致真实传输的速率有所下降。在信道信噪比较高的时候，就会采用5/6码率，这样传输速率最高。



5. 有效子载波数量

   在11ac及之前，采用64阶FFT，也就是把20MHz切成64个子载波。到了11ax，采用256阶FFT，将20MHz切成256个子载波。每个子载波承载1个symbol。

   有一点需要注意，子载波的带宽倒数，就是Symbol的时间长度。怎么说呢？傅里叶变换呗。
