飞狗头条项目实战（一）

前言

  飞狗头条项目是对在线地销平台业务进行大数据统计分析的系统。碎片化、切换频繁、社交化和个性化现如今成为人们阅读行为的标签。飞狗头条对海量信息进行搜集，通过系统计算分类，分析用户的兴趣进行推送从而满足用户的需求。

项目术语定义

• 项目：泛指飞狗头条整个项目或某一项目模块

• 工程：泛指飞狗头条某一项目的源码工程

• 用户：泛指飞狗头条APP用户端用户

• 自媒体人：泛指通过飞狗自媒体系统发送文章的用户

• 管理员：泛指飞狗头条管理系统的使用用户

• App：泛指飞狗头条APP

• WeMedia：泛指飞狗头条自媒体系统

• Admin：泛指飞狗头条管理系统

1. 项目需求

项目需求功能模块结构

2.1 APP主要功能大纲

2.2 APP用例图（主要功能）

2.3 WeMedia系统功能大纲

• 内容管理：自媒体用户管理文章页面，可以根据条件进行筛选，文章包含草稿、已发布、未通过、已撤回状态。用户可以对文章进行修改，上/下架操作、查看文章状态等操作

• 评论管理：管理文章评论页面，显示用户已发布的全部文章，可以查看文章总评论数和粉丝评论数，可以对文章进行关闭评论等操作

• 素材管理：管理自媒体文章发布的图片，便于用户发布带有多张图片的文章

• 图文数据：自媒体人发布文章的数据：阅读数、评论数、收藏了、转发量，用户可以查看对应文章的阅读数据

• 粉丝画像：内容包括：粉丝性别分布、粉丝年龄分布、粉丝终端分布、粉丝喜欢分类分布

2.4 WeMedia用例图（主要功能）

2.5 Admin功能大纲

• 用户管理：系统后台用来维护用户信息，可以对用户进行增删改查操作，对于违规用户可以进行冻结操
• 用户审核：管理员审核用户信息页面，用户审核分为身份审核和实名审核，身份审核是对用户的身份信息进行审核，包括但不限于工作信息、资质信息、经历信息等；实名认证是对用户实名身份进行认证
• 内容管理：管理员查询现有文章，并对文章进行新增、删除、修改、置顶等操作
• 内容审核：管理员审核自媒体人发布的内容，包括但不限于文章文字、图片、敏感信息等
• 频道管理：管理频道分类界面，可以新增频道，查看频道，新增或修改频道关联的标签
• 网站统计：统计内容包括：日活用户、访问量、新增用户、访问量趋势、热门搜索、用户地区分布等数据
• 内容统计：统计内容包括：文章采集量、发布量、阅读量、阅读时间、评论量、转发量、图片量等数据
• 权限管理：超级管理员对后台管理员账号进行新增或删除角色操作

2.6 Admin用例图（主要功能）

2.7 其他需求

3. 项目技术介绍

3.1 技术栈-基础六层技术

  基础六层中包括前端（Weex、Vue、Echarts、WS）、网关（GateWay）、DevOps（单元测试、代码规范）等重难点技术。

• Weex+Vue+WebSocket ：使用Weex跨平台开发工具，整合集成VUE框架，完成黑马头条移动端功能开发，并集成WebSocket实现即时消息（文章推荐、私信）的推送

• Vue+Echarts ： 自媒体系统使用Vue开发关键，集成Echarts图表框架，完成相关粉丝画像、数据分析等功能

• Vue+Echarts+WebSocket ： 管理系统也是使用Vue开发，集成Echarts，完成网站统计、内容统计等功能，集成WebSocket，实现系统看板实时数据自动化更新

• Spring-Cloud-Gateway : 微服务之前架设的网关服务，实现服务注册中的API请求路由，以及控制流速控制和熔断处理都是常用的架构手段，而这些功能Gateway天然支持

• PMD&P3C : 静态代码扫描工具，在项目中扫描项目代码，检查异常点、优化点、代码规范等，为开发团队提供规范统一，提升项目代码质量

• Junit : 在持续集成思想中，单元测试偏向自动化过程，项目通过Junit+Maven的集成实现这种过程

3.2 服务层技术

服务四层中包括中间件（Kafka、Mycat）、计算（Spark、Neo4j、Hive）、索引、微服务、大数据存储等重难点技术

• 运用Spring Boot快速开发框架，构建项目工程；并结合Spring Cloud全家桶技术，实现后端个人中心、自媒体、管理中心等微服务。
• 运用WebMagic爬虫技术，完善系统内容自动化采集
• 运用Kafka完成内部系统消息通知；与客户端系统消息通知；以及实时数据计算
• 运用MyCat数据库中间件计算，对系统数据进行分开分表，提升系统数据层性能
• 运用Redis缓存技术，实现热数据的计算，NoSession等功能，提升系统性能指标
• 运用Zoookeeper技术，完成大数据节点之后的协调与管理，提升系统存储层高可用
• 使用Mysql存储用户数据，以保证上层数据查询的高性能
• 使用Mongo存储用户热数据，以保证用户热数据高扩展和高性能指标
• 使用FastDFS作为静态资源存储器，在其上实现热静态资源缓存、淘汰等功能
• 运用Habse技术，存储系统中的冷数据，保证系统数据的可靠性
• 运用ES搜索技术，对冷数据、文章数据建立索引，以保证冷数据、文章查询性能
• 运用Sqoop、Kettle等工具，实现大数据的离线入仓；或者数据备份到Hadoop
• 运用Spark+Hive进行离线数据分析，实现系统中各类统计报表
• 运用Spark Streaming + Hive+Kafka实现实时数据分析与应用；比如文章推荐
• 运用Neo4j知识图谱技术，分析数据关系，产出知识结果，并应用到上层业务中，以帮助用户、自媒体、运营效果/能力提升。比如粉丝等级计算
• 运用AI技术，来完成系统自动化功能，以提升效率及节省成本。比如实名认证自动化

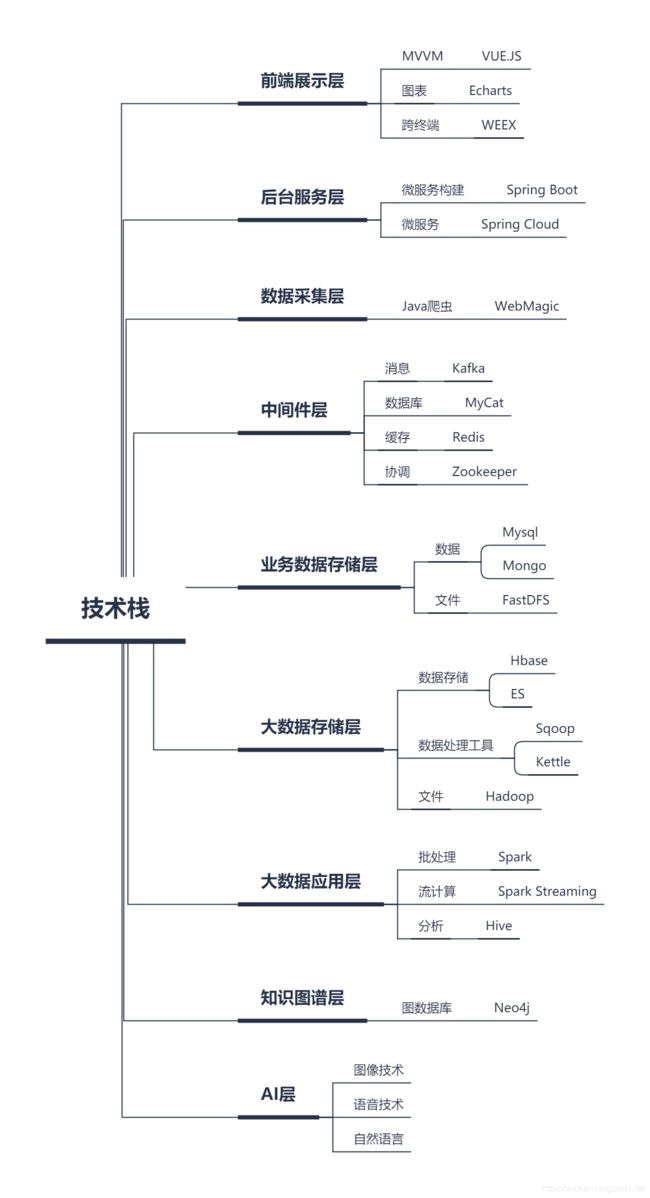

3.3 技术栈分布

• 【分层】 ：项目技术按分层分类，涉及前端、后台、数据采集、中间件、业务数据存储、大数据存储、大数据应用、知识图谱、AI等9个层面的技术
• 【领域】 ：项目技术按领域分类，涉及MVVM、图表、跨终端、微服务、消息中间件、数据库中间件、爬虫、大数据存储、大数据流计算、大数据分析、知识图谱等22个领域的主流技术
• 【技术】 ：项目共涉及22个主要技术框架的综合运用

数据库设计

4.1 ER图设计

4.2 分库设计

飞狗头条项目采用的分库分表设计，因为业务比较复杂，后期的访问量巨大，为了分摊数据库的压力，整个项目用的不只是一个数据库。其中核心库有5个，每一个数据库解决的是一个业务点。

• AppInfo app信息库，主要存储用户信息，文章信息，用户动态，用户评论，用户认证等信息
• Behavior 用户行为库，主要存储用户行为，包括用户的转发，点赞，评论行为等
• WeMedia 多媒体库，主要存储多媒体人图文数据统计，账号信息，粉丝相关信息等。
• Crawlers 爬虫库，主要存储从网络上爬取的文章信息等。
• Admin 后台管理库，主要存储后台管理员的信息。

4.3 核心数据流转图

项目中的文章采用了多库设计的方式，以减少高并发情况下核心数据库表压力，共计设计为三个库表：

• ap_article：APP用户读取文章数据和记录次数
• cl_news：爬虫爬得文章数据
• wm_news：自媒体用户发布的文章数据

cl_news和wm_news中的数据审核通过之后发布到ap_article中。

4.4 冗余设计

飞狗头条项目全部采用逻辑关联，没有采用主外键约束。也是方便数据源冗余，尽可能少的使用多表关联查询。冗余是为了效率，减少join。单表查询比关联查询速度要快。某个访问频繁的字段可以冗余存放在两张表里，不用关联了。

​ 如查询一个订单表需要查询该条订单的用户名称，就必须join另外用户表，如果业务表很大，那么就会查询的很慢，这个时候我们就可以使用冗余来解决这个问题，在新建订单的同时不仅仅需要把用户ID存储，同时也需要存储用户的名称，这样我们在查询订单表的时候就不需要去join另外用户表，也能查询出该条订单的用户名称。这样的冗余可以直接的提高查询效率，单表更快。

5. 后端工程结构

5.1 后端工程说明

后端工程基于Spring-boot 2.1.5.RELEASE 版本构建，工程父项目为fluttergo-leadnews，并通过继承方式集成Spring-boot。

【父项目下分4个公共子项目】：

• fluttergo-leadnews-common : 是整个工程的配置核心，包括所有集成三方框架的配置定义，比如redis、kafka等。除此之外还包括项目每个模块及整个项目的常量定义;

• fluttergo-leadnews-model ：项目中用到的Dto、Pojo、Mapper、Enums定义工程;

• fluttergo-leadnews-utils : 工程公用工具类项目，包含加密/解密、Date、JSON等工具类;

• fluttergo-leadnew-apis : 整个项目微服务暴露的接口的定义项目，按每个模块进行子包拆分;

【多个微服务】：

• fluttergo-leadnews-login：用于实现APP+自媒体端用户的登录与注册功能；
• fluttergo-leadnews-user：用于实现APP端用户中心的功能，比如我的收藏、我的粉丝等功能；
• fluttergo-leadnews-article：用于实现APP端文章的获取与搜索等功能；还包括频道、标签等功能；
• fluttergo-leadnews-behavior：用于实现APP端各类行为数据的上传服务；
• fluttergo-leadnews-webmagic：用于实现文章数据的自动化爬取功能；
• fluttergo-leadnews-quartz：用于封装项目中所有的调度计算任务；
• fluttergo-leadnews-wemedia：用于实现自媒体管理端的功能；
• fluttergo-leadnews-admin：用于实现后台管理系统的功能；
• fluttergo-gateway：spring cloud 网关
• fluttergo-eureka：spring cloud 注册中心

5.2 开发环境说明

项目依赖环境（需提前安装好）：

• JDK1.8

• Intellij Idea

• Tomcat 8.5

• Git

6 后端开发-通用说明及开发规范

6.1 后端接口开发规范

6.1.1 开发原则

• 自顶向下的设计原则：功能应该从表现层分析再到控制层、服务层、持久层逐层设计

• 自底向上的开发原则：上层需调用下层，因此开发应从底层向上层逐层开发

  项目中开发的层次次序参考DB->中间件->持久层->服务层->控制层

• 单一职责的开发原则：类或者方法提供的功能应该单一明确，特别越底层越应单一职责，以便维护

  项目中Mapper方法必须功能单一，参数明确，拒绝两种以上的持久逻辑使用同一个Mapper方法

• 依赖倒置的开发原则：上层依赖下层，是依赖下层接口，并不是依赖下层的实现

• 项目中每层都是通过接口调用Controller->Service->Mapper

6.1.2 开发步骤

• 明确类定义：明确哪些是重用类，哪些是需要新增的类
• 明确主键规则：确认操作表的ID生成规则，是Mycat主键，还是Zk主键
• Mapper实现：查、改、删时注意是否使用mycat注解确认DN，插入时是否要插入主键id
• Service实现：可用通过时序图帮助我们梳理实现逻辑
• ControllerApi定义
• Controller实现：简单的Service层调用
• 单元测试

6.1.3 接口版本规范说明

随着业务的复杂，同一个接口可能出现多个版本，为了方便后期切换和AB测试，需要定义接口的版本号

• 在某一个微服务下访问controller的时候在包名下加一个版本号,如下

  com.heima.article.controller.v1


• 在访问具体的接口方法的url映射的时候也应该加上版本说明，如下：

  @RequestMapping("/api/v1/article")


6.1.4 接口通用规范

ID混淆	请求和响应的连续增长的ID需要经过混淆加密
Date数化	请求和响应的的时间字段，统一转换成13位时间戳
字符编码	请求和响应的内容字符集为UTF-8
支持多格式	响应结果支持JSON和XML，可通过Header Accept设置
URL格式	Url为全小写字符，多个单词用下划线分隔
token	请求头中存放当前用户的请求token（JWT格式）
t	请求头中存放当前请求的时间，用于基本的请求时效判断
md	请求头中存放当前请求的参数验签字符串（查询串排序MD5加密）
响应格式	响应格式只接受ResponseResult，code码需定义在AppHttpCodeEnum
