图像处理基础-旋转(rotation), 平移(shift), 缩放(scale), 错切(shear)

最近在学习data augmentation的一些方法，在训练模型时经常碰到训练数据不够的情况，尤其是图像方面的模型，例如CNN。这时候对数据进行增强可以大大扩充训练集的规模，对模型的最终的准确度和泛化能力都有很大的帮助，有时甚至是决定性的作用

今天先学习了下图像方面的增强方法，主要是对图像进行小幅度的旋转，平移，缩放和错切，这4个方面的变换可以组成任意的affine transformation。实际应用时就是把原有数据的不同尺寸的图片缩放到相同尺寸，并添加随机的小幅度旋转，平移和错切来生成大量额外训练数据。

1. 旋转

   图片画的不是特别好，请轻吐槽

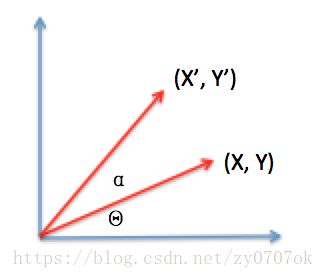

   原有的点(X,Y)和坐标轴夹角 θ θ ,旋转 α α 角度后到达 (X́ ,Ý ) ( X ´ , Y ´ ) , 记(X,Y)的模为L， 那么:

   L∗cos(θ)=XL∗sin(θ)=YL∗cos(θ+α)=X́ L∗sin(θ+α)=Ý  L ∗ c o s ( θ ) = X L ∗ s i n ( θ ) = Y L ∗ c o s ( θ + α ) = X ´ L ∗ s i n ( θ + α ) = Y ´

   从三角公式可得：


   L∗(cos(θ)∗cos(α)−sin(θ)∗sin(α))=X́ L∗(sin(θ)∗cos(α)+cos(θ)∗sin(α))=Ý  L ∗ ( c o s ( θ ) ∗ c o s ( α ) − s i n ( θ ) ∗ s i n ( α ) ) = X ´ L ∗ ( s i n ( θ ) ∗ c o s ( α ) + c o s ( θ ) ∗ s i n ( α ) ) = Y ´

   代入初始公式：

   X∗cos(α)−Y∗sin(α)=X́ Y∗cos(α)+X∗sin(α)=Ý  X ∗ c o s ( α ) − Y ∗ s i n ( α ) = X ´ Y ∗ c o s ( α ) + X ∗ s i n ( α ) = Y ´

   最终得到:

   ⎡⎣⎢⎢⎢X́ Ý 1⎤⎦⎥⎥⎥=⎡⎣⎢⎢cos(α)sin(α)0−sin(α)cos(α)0001⎤⎦⎥⎥∗⎡⎣⎢⎢XY1⎤⎦⎥⎥ [ X ´ Y ´ 1 ] = [ c o s ( α ) − s i n ( α ) 0 s i n ( α ) c o s ( α ) 0 0 0 1 ] ∗ [ X Y 1 ]

2. 平移
   平移比较简单


   X+Xt=X́ Y+Yt=Ý  X + X t = X ´ Y + Y t = Y ´

   写成类似形式

   ⎡⎣⎢⎢⎢X́ Ý 1⎤⎦⎥⎥⎥=⎡⎣⎢⎢100010XtYt1⎤⎦⎥⎥∗⎡⎣⎢⎢XY1⎤⎦⎥⎥ [ X ´ Y ´ 1 ] = [ 1 0 X t 0 1 Y t 0 0 1 ] ∗ [ X Y 1 ]

3. 缩放
   缩放和平移类似，也比较简单

   X∗Xzoom=X́ Y∗Yzoom=Ý  X ∗ X z o o m = X ´ Y ∗ Y z o o m = Y ´

   写成类似形式

   ⎡⎣⎢⎢⎢X́ Ý 1⎤⎦⎥⎥⎥=⎡⎣⎢⎢Xzoom000Yzoom0001⎤⎦⎥⎥∗⎡⎣⎢⎢XY1⎤⎦⎥⎥ [ X ´ Y ´ 1 ] = [ X z o o m 0 0 0 Y z o o m 0 0 0 1 ] ∗ [ X Y 1 ]


   1. 错切

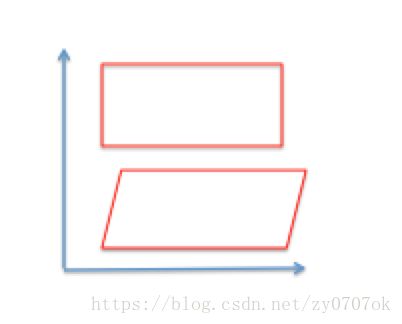

      错切可以通过矩形变成平行四边形来理解，错切可以沿着任意一个坐标轴进行，图例是沿着Y轴进行错切

      X+sin(θ)∗Y=X́ Y∗cos(θ)=Ý  X + s i n ( θ ) ∗ Y = X ´ Y ∗ c o s ( θ ) = Y ´

      写成类似形式

      ⎡⎣⎢⎢⎢X́ Ý 1⎤⎦⎥⎥⎥=⎡⎣⎢⎢100sin(θ)cos(θ)0001⎤⎦⎥⎥∗⎡⎣⎢⎢XY1⎤⎦⎥⎥ [ X ´ Y ´ 1 ] = [ 1 s i n ( θ ) 0 0 c o s ( θ ) 0 0 0 1 ] ∗ [ X Y 1 ]

      欢迎大家批评指正！
