W5500 keep-alive的用途与用法

大家是否遇到过这样的问题，W5500作为服务器已经建立连接，突然网线掉了，然后再去连接W5500，就连不上了。为什么？下面对这个问题进行解释说明，并提出解决办法。

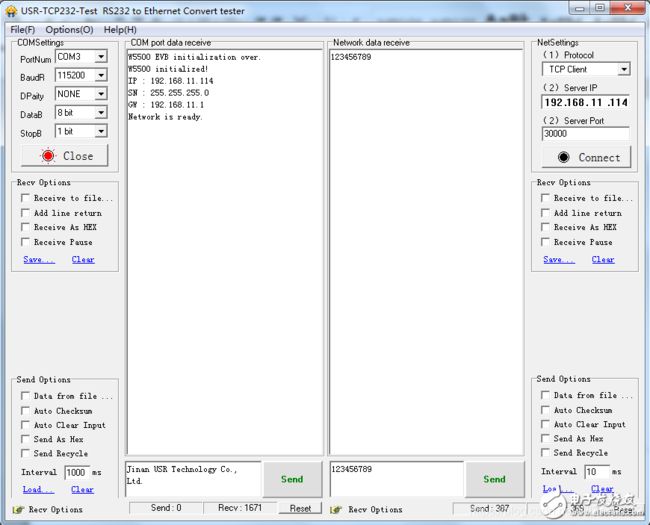

图1中的上位机程序作为客户端，连接W5500服务器。

图2是对这个问题的wireshark抓包说明。其中192.168.11.114为W5500的IP，192.168.11.110为PC的IP。下图中的第48个包是第一次握手：建立连接时，客户端发送SYN包到服务器，等待服务器确认；第49个包为第二次握手：服务器收到SYN包，必须确认客户的SYN同时自己也发送一个SYN包，即SYN+ACK包。第50个包为第三次握手：客户端收到服务器的SYN＋ACK包，向服务器发送确认包ACK，此包发送完毕，客户端和服务器进入ESTABLISHED状态，完成三次握手。在第70个包中显示，PC向W5500发送9个字节数据，在第73个包中，W5500向PC发送9个字节数据。此时，突然拔掉网线，并点击图1 “Disconnect”按钮，图1中的第160个包显示的是PC发送FIN+ACK包，第161包，W5500发送应答。然后连上网线，并且点击图3的“connect”，但是无法连接。

这是因为，网线没掉之前，W5500处于SOCK_ESTABLISHED状态，此时突然拔掉网线，SOCKET状态没变，还是SOCK_ESTABLISHED状态，没有监听，所以无法再次连接。



                                                                                  图1 wireshark抓包



                                                                                  图2 上位机建立连接



                                                                           图3 网线掉了，再插上网线连接不上

解决方法：

Sn_KPALVTR寄存器配置了socket  n 的keep-alive包传输时间间隔。只在TCP模式下生效，单位时间为5秒。Keep-alive包会在Sn-SR 寄存器变为SOCK_ESTABLISHED之后，且与对方至少进行过一次收或发的通信后进行传输。如果Sn_KPALVTR>0,W5500在设置的时间间隔后自动传输keep-alive包以检查TCP的连接状态（自动在线检验），如果对方不能在超时计数期内反馈keep-alive包，这个连接将会被关闭并触发超时中断。如果‘Sn_KPALVTR = 0’，将不会启动自动在线验证，主机可以通过向寄存器Sn-CR写入SEND_KEEP命令发送keep-alive包（手动在线验证）。在‘Sn_KPALVTR> 0’时，将会无视手动在线验证。

自动检验：只需在主函数中，向寄存器Sn_KPALVTR写入不为0的数，即可启动自动在线检验。在函数中写入下面的函数，那么在W5500与对方进行过一次数据通信后，10秒后W5500自动发送keep-alive包。

例如：voidsetkeepalive(SOCKET s)

{

IINCHIP_WRITE(Sn_KPALVTR(s),0×02);

}

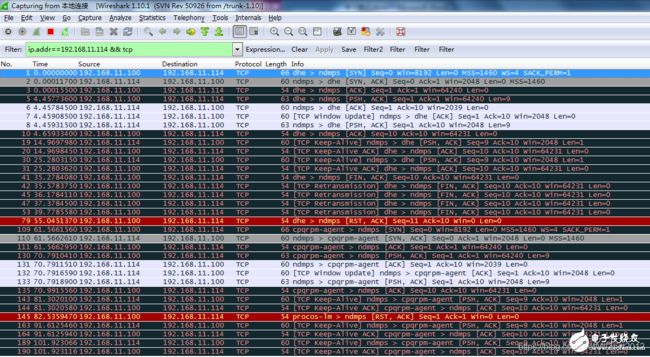

Wireshark抓包如图4

1-3包是三次握手过程，5-10包是发送和接收数据的过程，19包是W5500向PC发送keep-alive包，20包是PC对keep-alive包的应答。10秒之后，即是第30包，W5500又发送一次keep-alive包。此时拔掉网线，点击“Disconnect”。10秒之后，W5500发送的keep-alive包没有反应，SOCKET关闭。然后连上网线，点击“Connect”按钮，可以重新建立连接，109-111包是第二次建立连接过程。



                                                             图4 启用keep-alive后可以重新建立连接

以上演示的是自动发送keep-alive包的过程，如果想手动发送keep-alive包，把Sn_KPALVTR寄存器写入0，当向Sn-CR写入SEND_KEEP命令时，W5500发送一次keep-alive包。



voidsend_ka(SOCKET s)

{

IINCHIP_WRITE(Sn_CR(s),Sn_CR_SEND_KEEP);

return;

}

 By Catherine

程序下载：http://wizwiki.net/forum/viewtopic.php?f=90&t=1072
