实验报告：ICMP协议

ICMP 协议

网络层协议，用来传递差错，控制，查询等信息

ICMP重定向

当路由器检测到一台机器使用非优化路由时，它会向该主机发送一个ICMP重定向报文，请求主机改变路由。路由器也会把初始数据包向它的目的地转发。寻找次优路径。

ICMP应用-Tracert(控制TTL值：255)

当网络设备收到TTL为0的IP报文时：丢弃，重定向，回复目的不可达

实验目的：

观察ICMP协议的工作原理

1. 实验拓扑

3.实验过程

1.实验基本配置

[R1]int g0/0/0

[R1-GigabitEthernet0/0/0]ip add 20.1.1.1 24

[R2]int g0/0/0

[R2-GigabitEthernet0/0/0]ip add 20.1.1.2 24

[R2-GigabitEthernet0/0/0]int e0/0/0

[R2-Ethernet0/0/0]ip add 10.1.1.2 24

2.先在R1上实验命令ping10.1.1.1

3.在R1的E0/0/1接口通过wireshark抓取这个接口的报文，具体步骤如下：

1.R1发送了5个request报文，并且源收到请求报文以后回复了五个回应报文

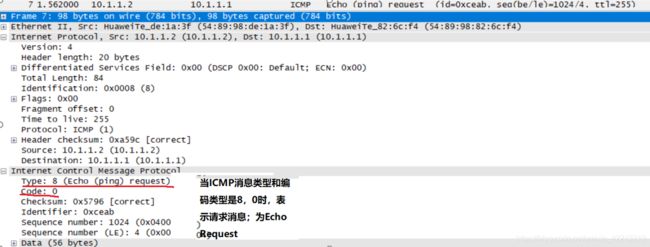

通过上图表明：类型和编码值可以判断这个报文是一个ICMP request报文。

4.在R1上ping -a 20.1.1.2 10.1.1.1

1.Ping通之后，打开wireshark在e0/0/1端口进行数据抓包，步骤如下

通过上图发现:从R1去往PC1的请求报文，源地址变为了指定的源地址
