算法帖——用舞蹈链算法（Dancing Links）求解俄罗斯方块覆盖问题

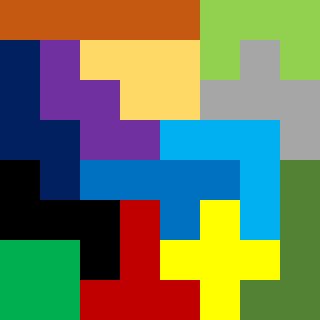

问题的提出：如下图，用13块俄罗斯方块覆盖8*8的正方形。如何用计算机求解？





解决这类问题的方法不一而足，然而核心思想都是穷举法，不同的方法仅仅是对穷举法进行了优化



用13块不同形状的俄罗斯方块（每个方块只能使用一次）覆盖住棋盘，很容易就想到这是“精确覆盖问题”（13个俄罗斯方块完全覆盖住8*8的正方形）。而舞蹈链算法（Dancing Links）是比较好求解“精确覆盖问题”的算法，因为该算法在穷举的过程中，不再额外增加空间负担，状态的回溯也比较方便，能快捷的排除无效的穷举过程。有关舞蹈链算法（Dancing Links），在这里不再赘述，详情参看“跳跃的舞者，舞蹈链（Dancing Links）算法——求解精确覆盖问题”



用舞蹈链算法（Dancing Links）解决问题的核心是把问题转换为问题矩阵



很直观的，这样的矩阵一共有77列，其中第1-64列表示8*8正方形的每一个单元格，第65-77列代表方块的编号

这样求解出来的解就是正方形的每一个单元格都有方块填充，每个方块都被使用了一次



以上图为例，我把左下角的深绿色的方块定义为方块1，而这个深绿色方块又占用了第49、57、58、59、60单元格

那么这个深绿色的方块所构造的数据行就是如下表示

{0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,1,0,0,0,0,0,0,0,1,1,1,1,0,0,0,0,1,0,0,0,0,0,0,0,0,0,0,0,0}



为了方便描述，我们把上面的行矩阵记作｛49，57、58、59、60、65｝



而我们要做的就是，构造出所有的数据行



先把如下图方块1的所有能在的位置做成数据行

则一共能有7行*5列=35种可能



同时，巧妙利用中心旋转的算法，分别得出旋转90度、180度、270度的位置可能

如下所示

旋转90度的图

旋转180度的图

旋转270度的图



这样一来，只需要遍历最先图的形状位置即可，其余旋转的形状的可以依次推导。

上面的形状还有一个如下图的，需要遍历



这样一来，这个形状1的所有位置就遍历完成了。



依次遍历13个形状，这样就生成了问题矩阵的所有行

代码如下：



Public  Class  clsTetris
          Implements  I_Question

     Private _Shapes  As  List( Of  clsTetrisShape)
     Private _Index()  As  Integer

     Public  ReadOnly  Property Cols  As  Integer  Implements  I_Question.Cols
         Get
             Return 77
         End  Get
     End  Property

     Public  Function ConvertFromDance(Answer()  As  Integer)  As  Object  Implements  I_Question.ConvertFromDance
         Debug.Print(Answer.Length)

         Dim tBmp  As  New  Bitmap(320, 320)
         Dim tG  As  Graphics =  Graphics.FromImage(tBmp)

        tG.Clear( Color.White)


         Dim I  As  Integer
         For I = 0  To Answer.Length - 1

            _Shapes(_Index(Answer(I) - 1)).DrawShape(tG)

         Next

         Return tBmp
     End  Function


     Public  ReadOnly  Property ExtraCols  As  Integer  Implements  I_Question.ExtraCols
         Get
             Return 77
         End  Get
     End  Property

     Public  Sub ConvertToDance(Dance  As  clsDancingLinksImproveNoRecursive)  Implements  I_Question.ConvertToDance
        _Shapes =  New  List( Of  clsTetrisShape)

         Dim I  As  Integer, J  As  Integer
         Dim tShape  As  clsTetrisShape, tRotateShape  As  clsTetrisShape
         Dim S  As  Integer

         'Shape 1

         For I = 0  To 6
             For J = 0  To 4
                S = I * 8 + J
                tShape =  New  clsTetrisShape(1, S, S + 1, S + 2, S + 3, S + 8)

                AppendAllShapes(Dance, tShape)

             Next
         Next


         For I = 0  To 6
             For J = 0  To 4
                S = I * 8 + J
                tShape =  New  clsTetrisShape(1, S, S + 8, S + 9, S + 10, S + 11)

                AppendAllShapes(Dance, tShape)

             Next
         Next



         'Shape 2
         For I = 0  To 5
             For J = 0  To 5
                S = I * 8 + J
                tShape =  New  clsTetrisShape(2, S, S + 1, S + 9, S + 10, S + 18)

                AppendAllShapes(Dance, tShape)

             Next
         Next



         'Shape3
         For I = 0  To 5
             For J = 0  To 5
                S = I * 8 + J
                tShape =  New  clsTetrisShape(3, S, S + 1, S + 9, S + 10, S + 17)

                AppendAllShapes(Dance, tShape)

             Next
         Next

         For I = 0  To 5
             For J = 1  To 6
                S = I * 8 + J
                tShape =  New  clsTetrisShape(3, S, S + 1, S + 7, S + 8, S + 16)

                AppendAllShapes(Dance, tShape)

             Next
         Next


         'Shape 4
         For I = 0  To 5
             For J = 0  To 5
                S = I * 8 + J
                tShape =  New  clsTetrisShape(4, S, S + 1, S + 2, S + 8, S + 16)

                AppendAllShapes(Dance, tShape)

             Next
         Next



         'Shape5
         For I = 0  To 6
             For J = 0  To 4
                S = I * 8 + J
                tShape =  New  clsTetrisShape(5, S, S + 1, S + 2, S + 10, S + 11)

                AppendAllShapes(Dance, tShape)

             Next
         Next

         For I = 0  To 6
             For J = 1  To 5
                S = I * 8 + J
                tShape =  New  clsTetrisShape(5, S, S + 1, S + 2, S + 7, S + 8)

                AppendAllShapes(Dance, tShape)

             Next
         Next

         'Shape6
         For I = 0  To 5
             For J = 0  To 5
                S = I * 8 + J
                tShape =  New  clsTetrisShape(6, S, S + 8, S + 9, S + 10, S + 18)

                _Shapes.Add(tShape)

                tRotateShape = tShape.Rotate90
                _Shapes.Add(tRotateShape)

             Next
         Next

         For I = 0  To 5
             For J = 2  To 7
                S = I * 8 + J
                tShape =  New  clsTetrisShape(6, S, S + 6, S + 7, S + 8, S + 14)


                _Shapes.Add(tShape)

                tRotateShape = tShape.Rotate90
                _Shapes.Add(tRotateShape)

             Next
         Next

         'Shape 7


         For I = 0  To 5
             For J = 0  To 5
                S = I * 8 + J
                tShape =  New  clsTetrisShape(7, S, S + 1, S + 2, S + 9, S + 17)

                AppendAllShapes(Dance, tShape)

             Next
         Next

         'Shape 8

         For I = 0  To 6
             For J = 0  To 5
                S = I * 8 + J
                tShape =  New  clsTetrisShape(8, S, S + 1, S + 2, S + 8, S + 9)

                AppendAllShapes(Dance, tShape)

             Next
         Next

         For I = 0  To 6
             For J = 0  To 5
                S = I * 8 + J
                tShape =  New  clsTetrisShape(8, S, S + 1, S + 2, S + 9, S + 10)

                AppendAllShapes(Dance, tShape)

             Next
         Next

         'Shape 9

         For I = 0  To 6
             For J = 0  To 4
                S = I * 8 + J
                tShape =  New  clsTetrisShape(9, S, S + 1, S + 2, S + 3, S + 9)

                AppendAllShapes(Dance, tShape)

             Next
         Next

         For I = 0  To 6
             For J = 0  To 4
                S = I * 8 + J
                tShape =  New  clsTetrisShape(9, S, S + 1, S + 2, S + 3, S + 10)

                AppendAllShapes(Dance, tShape)

             Next
         Next

         'Shape 10

         For I = 0  To 6
             For J = 0  To 6
                S = I * 8 + J
                tShape =  New  clsTetrisShape(10, S, S + 1, S + 8, S + 9)

                _Shapes.Add(tShape)

             Next
         Next


         'Shape 11

         For I = 0  To 5
             For J = 1  To 6
                S = I * 8 + J
                tShape =  New  clsTetrisShape(11, S, S + 7, S + 8, S + 9, S + 16)

                _Shapes.Add(tShape)

             Next
         Next

         'Shape12
         For I = 0  To 7
             For J = 0  To 3
                S = I * 8 + J
                tShape =  New  clsTetrisShape(12, S, S + 1, S + 2, S + 3, S + 4)

                _Shapes.Add(tShape)

                tRotateShape = tShape.Rotate90
                _Shapes.Add(tRotateShape)

             Next
         Next



         'Shape 13

         For I = 0  To 6
             For J = 0  To 5
                S = I * 8 + J
                tShape =  New  clsTetrisShape(13, S, S + 1, S + 2, S + 8, S + 10)

                AppendAllShapes(Dance, tShape)

             Next
         Next

         ReDim _Index(_Shapes.Count - 1)

         For I = 0  To _Shapes.Count - 1
            _Index(I) = I
         Next

         Dim R  As  New  Random, tSwap  As  Integer

         For I = _Shapes.Count - 1  To Int(_Shapes.Count / 3)  Step -1
            J = R.Next(I)
            tSwap = _Index(J)
            _Index(J) = _Index(I)
            _Index(I) = tSwap
         Next

         For I = 0  To _Shapes.Count - 1
            Dance.AppendLine(_Shapes(_Index(I)).GetLineValue)
         Next

     End  Sub

     Private  Sub AppendAllShapes(Dance  As  clsDancingLinksImproveNoRecursive, tShape  As  clsTetrisShape)
         Dim tRotateShape  As  clsTetrisShape

        _Shapes.Add(tShape)

        tRotateShape = tShape.Rotate90
        _Shapes.Add(tRotateShape)

        tRotateShape = tShape.Rotate180
        _Shapes.Add(tRotateShape)

        tRotateShape = tShape.Rotate270
        _Shapes.Add(tRotateShape)
     End  Sub

     Public  ReadOnly  Property IsRandomSolution  As  Boolean  Implements  I_Question.IsRandomSolution
         Get
             Return  False
         End  Get
     End  Property
End  Class





上面这个类实现了I_Question接口，代码如下：




Public  Interface  I_Question
     ReadOnly  Property Cols  As  Integer
     ReadOnly  Property ExtraCols  As  Integer
     ReadOnly  Property IsRandomSolution  As  Boolean

     Sub ConvertToDance(Dance  As  clsDancingLinksImproveNoRecursive)

     Function ConvertFromDance(Answer()  As  Integer)  As  Object

End  Interface



几个参数解释一下

Cols：问题矩阵的数据列数

ExtraCols：问题矩阵必须覆盖的列数。大多数的情况下，和Cols相等，也就是所有列完全覆盖

IsRandomSolution：一个开关，指示求解过程中，是按照最少列优先求解（为False的时候）还是随机选择列求解（为True的时候），在列数比较少的情况下，可以为True，否则不建议使用True，为True的时候，如果存在多个解，每次求解有可能得出不同的解。

ConvertToDance：将数据转换为问题矩阵，并输入到指定的Dance类

ConvertFromDance：Dance类计算得出结果后，将结果返回给实现接口的类，让该类对结果进行相应的处理。





类clsTetris还内置了clsTetrisShape类，定义每个形状的编号、位置、并最终将每个形状绘制到指定的图上，如下：



  Public  Class  clsTetrisShape
     Private Poi()  As  Integer
     Private ShapeType  As  Integer



     Public  Sub  New(ShapeType  As  Integer,  ParamArray Poi()  As  Integer)
         Me.ShapeType = ShapeType
         Dim I  As  Integer
         ReDim  Me.Poi(Poi.Length - 1)

         For I = 0  To Poi.Length - 1
             Me.Poi(I) = Poi(I)
         Next
     End  Sub

     Public  Function GetLineValue()  As  Integer()
         Dim Value(76)  As  Integer
         Dim I  As  Integer
         For I = 0  To 76
            Value(I) = 0
         Next

         For I = 0  To Poi.Length - 1
            Value(Poi(I)) = 1
         Next

        Value(63 + ShapeType) = 1

         Return Value
     End  Function

     Public  Function Rotate90()  As  clsTetrisShape
         Dim NewPoi(Poi.Length - 1)  As  Integer
         Dim I  As  Integer, X  As  Integer, Y  As  Integer

         For I = 0  To Poi.Length - 1
            X = Int(Poi(I) / 8)
            Y = Poi(I)  Mod 8
            NewPoi(I) = Y * 8 + 7 - X
         Next

         Return  New  clsTetrisShape(ShapeType, NewPoi)
     End  Function

     Public  Function Rotate180()  As  clsTetrisShape
         Dim NewPoi(Poi.Length - 1)  As  Integer
         Dim I  As  Integer

         For I = 0  To Poi.Length - 1
            NewPoi(I) = 63 - Poi(I)
         Next

         Return  New  clsTetrisShape(ShapeType, NewPoi)
     End  Function

     Public  Function Rotate270()  As  clsTetrisShape
         Dim NewPoi(Poi.Length - 1)  As  Integer
         Dim I  As  Integer, X  As  Integer, Y  As  Integer

         For I = 0  To Poi.Length - 1
            X = Int(Poi(I) / 8)
            Y = Poi(I)  Mod 8
            NewPoi(I) = (7 - Y) * 8 + X
         Next

         Return  New  clsTetrisShape(ShapeType, NewPoi)
     End  Function

     Public  Sub DrawShape(G  As  Graphics)
         Dim tBrush  As  SolidBrush
         Select  Case ShapeType
             Case 1
                tBrush =  New  SolidBrush( Color.FromArgb(84, 130, 53))
             Case 2
                tBrush =  New  SolidBrush( Color.FromArgb(112, 48, 160))
             Case 3
                tBrush =  New  SolidBrush( Color.FromArgb(166, 166, 166))
             Case 4
                tBrush =  New  SolidBrush( Color.FromArgb(0, 176, 240))
             Case 5
                tBrush =  New  SolidBrush( Color.FromArgb(0, 32, 96))
             Case 6
                tBrush =  New  SolidBrush( Color.FromArgb(0, 0, 0))
             Case 7
                tBrush =  New  SolidBrush( Color.FromArgb(192, 0, 0))
             Case 8
                tBrush =  New  SolidBrush( Color.FromArgb(255, 217, 102))
             Case 9
                tBrush =  New  SolidBrush( Color.FromArgb(0, 112, 192))
             Case 10
                tBrush =  New  SolidBrush( Color.FromArgb(0, 176, 80))
             Case 11
                tBrush =  New  SolidBrush( Color.FromArgb(255, 255, 0))
             Case 12
                tBrush =  New  SolidBrush( Color.FromArgb(198, 89, 17))
             Case 13
                tBrush =  New  SolidBrush( Color.FromArgb(146, 208, 80))
             Case Else
                tBrush =  New  SolidBrush( Color.FromArgb(146, 208, 80))
         End  Select

         Dim I  As  Integer, X  As  Integer, Y  As  Integer
         For I = 0  To Poi.Length - 1
            X = Int(Poi(I) / 8)
            Y = Poi(I)  Mod 8

            G.FillRectangle(tBrush,  New  Rectangle(Y * 40, X * 40, 40, 40))
         Next
     End  Sub
End  Class







然后是贴出求解类



  Public  Class  clsDancingCentre
     Public  Shared  Function Dancing(Question  As  I_Question)  As  Object
         Dim _Dance  As  New  clsDancingLinksImproveNoRecursive(Question.Cols, Question.ExtraCols)

        Question.ConvertToDance(_Dance)

         Return Question.ConvertFromDance(_Dance.Dance(Question.IsRandomSolution))
     End  Function
End  Class



该类只有一个核心方法，定义一个舞蹈链算法（Dancing Links）类，并对该类和I_Question接口搭桥求解问题



在clsTetris类中，原本如果设置IsRandomSolution为True的话，那么求解过程非常缓慢（曾经1小时没有求出一个解出来），但如果设置为False的时候，每次求解是秒破，但是每次求解都是同一个结果。后来想到，交换问题矩阵的行，会影响求解的顺序，但不影响求解的结果。如果求解的结果是唯一的，那么矩阵的行交不交换都一样，但是如果求解的问题不是唯一的，那么改变问题矩阵的行，那么每次求解出来的解就有可能不同。故在clsTetris中，在最后把数据添加到Dance类的时候，是改变了添加顺序的，这样每次求解都是秒破，并且得出的结果也不一样。求解100个解，不到30秒。



最后贴出Dancing类，这才是舞蹈链算法（Dancing Links）的核心



  Public  Class  clsDancingLinksImproveNoRecursive
     Private Left()  As  Integer, Right()  As  Integer, Up()  As  Integer, Down()  As  Integer
     Private Row()  As  Integer, Col()  As  Integer

     Private _Head  As  Integer

     Private _Rows  As  Integer, _Cols  As  Integer, _NodeCount  As  Integer
     Private Count()  As  Integer

     Private Ans()  As  Integer


     Public  Sub  New( ByVal Cols  As  Integer)
         Me.New(Cols, Cols)
     End  Sub


     Public  Sub  New( ByVal Cols  As  Integer, ExactCols  As  Integer)
         ReDim Left(Cols), Right(Cols), Up(Cols), Down(Cols), Row(Cols), Col(Cols), Ans(Cols)
         ReDim Count(Cols)
         Dim I  As  Integer

        Up(0) = 0
        Down(0) = 0
        Right(0) = 1
        Left(0) = Cols

         For I = 1  To Cols
            Up(I) = I
            Down(I) = I
            Left(I) = I - 1
            Right(I) = I + 1
            Col(I) = I
            Row(I) = 0

            Count(I) = 0
         Next

        Right(Cols) = 0

        _Rows = 0
        _Cols = Cols
        _NodeCount = Cols
        _Head = 0


         Dim N  As  Integer = Right(ExactCols)

        Right(ExactCols) = _Head
        Left(_Head) = ExactCols

        Left(N) = _Cols
        Right(_Cols) = N

     End  Sub


     Public  Sub AppendLine( ByVal  ParamArray Value()  As  Integer)
         Dim V  As  New  List( Of  Integer)

         Dim I  As  Integer
         For I = 0  To Value.Length - 1
             If Value(I) <> 0  Then V.Add(I + 1)
         Next

        AppendLineByIndex(V.ToArray)

     End  Sub

     Public  Sub AppendLine(Line  As  String)
         Dim V  As  New  List( Of  Integer)

         Dim I  As  Integer
         For I = 0  To Line.Length - 1
             If Line.Substring(I, 1) <>  "0"  Then V.Add(I + 1)
         Next

        AppendLineByIndex(V.ToArray)
     End  Sub

     Public  Sub AppendLineByIndex( ByVal  ParamArray Index()  As  Integer)

         If Index.Length = 0  Then  Exit Sub
        _Rows += 1

         Dim I  As  Integer, K  As  Integer = 0

         ReDim  Preserve Left(_NodeCount + Index.Length)
         ReDim  Preserve Right(_NodeCount + Index.Length)
         ReDim  Preserve Up(_NodeCount + Index.Length)
         ReDim  Preserve Down(_NodeCount + Index.Length)
         ReDim  Preserve Row(_NodeCount + Index.Length)
         ReDim  Preserve Col(_NodeCount + Index.Length)

         ReDim  Preserve Ans(_Rows)

         For I = 0  To Index.Length - 1

            _NodeCount += 1

             If I = 0  Then
                Left(_NodeCount) = _NodeCount
                Right(_NodeCount) = _NodeCount
             Else
                Left(_NodeCount) = _NodeCount - 1
                Right(_NodeCount) = Right(_NodeCount - 1)
                Left(Right(_NodeCount - 1)) = _NodeCount
                Right(_NodeCount - 1) = _NodeCount
             End  If

            Down(_NodeCount) = Index(I)
            Up(_NodeCount) = Up(Index(I))
            Down(Up(Index(I))) = _NodeCount
            Up(Index(I)) = _NodeCount

            Row(_NodeCount) = _Rows
            Col(_NodeCount) = Index(I)

            Count(Index(I)) += 1
         Next

     End  Sub


     Public  Function Dance( Optional Random  As  Boolean =  False)  As  Integer()
         Dim P  As  Integer, C1  As  Integer
         Dim I  As  Integer, J  As  Integer

         Dim K  As  Integer = 0
         Dim R  As  New  Random



         Do
             If (Right(_Head) = _Head)  Then
                 ReDim  Preserve Ans(K - 1)
                 For I = 0  To Ans.Length - 1
                    Ans(I) = Row(Ans(I))
                 Next
                 Return Ans
             End  If

            P = Right(_Head)
            C1 = P


             If Random =  False  Then
                 Do  While P <> _Head
                     If Count(P) < Count(C1)  Then C1 = P
                    P = Right(P)
                 Loop
             Else

                I = R.Next(_Cols)
                 For J = 1  To I
                    P = Right(P)
                 Next
                 If P = _Head  Then P = Right(_Head)
                C1 = P
             End  If

            RemoveCol(C1)

            I = Down(C1)

             Do  While I = C1
                ResumeCol(C1)

                K -= 1
                 If K < 0  Then  Return  Nothing
                C1 = Col(Ans(K))
                I = Ans(K)
                J = Left(I)
                 Do  While J <> I
                    ResumeCol(Col(J))
                    J = Left(J)
                 Loop
                I = Down(I)
             Loop

            Ans(K) = I
            J = Right(I)
             Do  While J <> I
                RemoveCol(Col(J))
                J = Right(J)
             Loop

            K += 1
         Loop
     End  Function

     Private  Sub RemoveCol( ByVal ColIndex  As  Integer)

        Left(Right(ColIndex)) = Left(ColIndex)
        Right(Left(ColIndex)) = Right(ColIndex)

         Dim I  As  Integer, J  As  Integer

        I = Down(ColIndex)
         Do  While I <> ColIndex
            J = Right(I)
             Do  While J <> I
                Up(Down(J)) = Up(J)
                Down(Up(J)) = Down(J)

                Count(Col(J)) -= 1

                J = Right(J)
             Loop

            I = Down(I)
         Loop

     End  Sub

     Private  Sub ResumeCol( ByVal ColIndex  As  Integer)

        Left(Right(ColIndex)) = ColIndex
        Right(Left(ColIndex)) = ColIndex

         Dim I  As  Integer, J  As  Integer

        I = Up(ColIndex)

         Do  While (I <> ColIndex)
            J = Right(I)
             Do  While J <> I
                Up(Down(J)) = J
                Down(Up(J)) = J

                Count(Col(J)) += 1

                J = Right(J)
             Loop
            I = Up(I)
         Loop

     End  Sub
End  Class



注：

求解了1000个解，发现很有趣的一个现象，就是长条（1*5的那个），几乎都在边上，在当中的解少之又少

下面贴几个解















    本文转自万仓一黍博客园博客，原文链接：http://www.cnblogs.com/grenet/p/7903680.html，如需转载请自行联系原作者
