超低功耗蓝牙5.0芯片PHY6202替代NRF51822/NRF51802/NRF52832

随着IOT领域智能穿戴、智能家居、智慧医疗等市场应用对蓝牙芯片低功耗、低成本要求的不断提高，PHY62系列芯片应运而生。
　PHY6202是一款具有强大性能，高灵活性的超低功耗多协议蓝牙芯片，同时支持低功耗蓝牙，蓝牙5.0，蓝牙MESH，ZigBee，谷歌Thread，Mist等多种通信协议，面向智能终端周边设备，智能语音，智能家居，智能制造，智能交通等应用。
　PHY6202使用一颗32位ARM Cortex -M0 芯片，具有128KROM，138K SRAM，和256/512KFlash。其内置2.4GHz的无线收发机支持低功耗蓝牙（BLE），ANT和私有2.4GHz协议栈PHY6202可以作为独立系统运行，也可以作为主机MCU的从设备，通过I2C / UART 接口提供蓝牙功能。
　PHY6202凭借杰出的电路设计和软件控制，包括控制时钟、多种休眠模式和动态电压调整，达到低功耗的完美表现。PHY6202 集成天线开关、RF balun、电源管理模块等功能， 只需极少的外围器件，增强可靠的安全性能同时大大降低整体方案成本。PHY6202性能稳定，工作温度范围达到-40℃到+125℃。程序相比NRF51系列更加简单易用，单个引脚天线减少开发时间，降低开发成本。

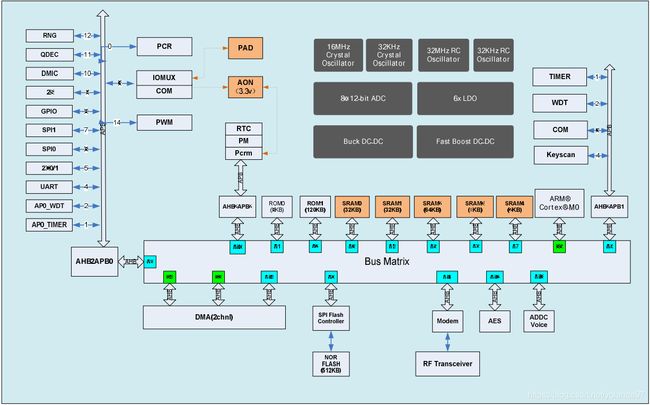

结构框图：

产品特征
· ARM Cortex -M0内核32位处理器
· 内存
512/256KB系统闪存
128KB只读存储器
138KB SRAM，睡眠模式下可编程
8信道DMA
· 33/19通用I/O引脚
所有管脚均可配置为串行
接口和可编程IO
mux函数映射
所有管脚均可配置为唤醒
18针触发中断
3正交解码器（QDEC）
6通道脉宽调制
4通道I2s
双通道PDM
2通道I2C
双通道SPI
单通道UART
JTAG
· 带模拟PGA的8通道12位ADC
· 4通道32位定时器，一个看门狗定时器
· 实时计数器（RTC）
· 电源、时钟、复位控制器
· 灵活的电源管理
电源电压范围1.8V至3.6V
嵌入式降压DC-DC
嵌入式LDO
电池监视器：支持低电量
电池检测
2μA@睡眠模式，带32kHz RTC
0.7μA@关闭模式（仅IO唤醒）
· 2.4GHz收发器
兼容蓝牙5.0，etsi-en
300 328和EN 300 440 2级
· 灵敏度：
-97dBm@BLE 1Mbps数据速率
-103dbm@ble 125kbps数据速率
Tx功率-20至+10dBm，3dB步进
· 接收器：8MA@灵敏度水平
· 发射机：8MA@0dBm TX功率
· 单针天线：无射频匹配或需要RX
· TX切换/rssi（1db分辨率）
· rc振荡器硬件校准
32kHz RC振荡器自动校准
32MHz RC振荡器自动校准
· AES-128加密硬件
AES-ECB
AES-CCM
· 链路层硬件
自动分组组装自动包检测和验证
自动重新传输
自动确认
硬件地址匹配
随机数发生器
· 工作温度：-40℃~125℃
· 封装：QFN48/32
QFN48 FLASH：512KB RAM 128K 33I/O
QFN32 FLASH：256KB RAM 128K 19I/0

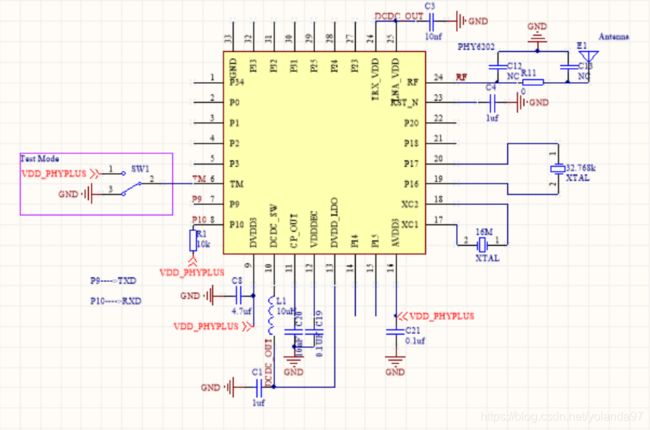

典型应用原理图：

PHY6202使用说明：

1. 128K的协议栈直接固化在芯片内，NORDIC需要自己做；
2. 单引脚天线（单端天线），直接接电阻到天线；
3. 烧录方式：JTAG，直接用串口烧录，串口调试和烧录，批量生产时可为客户提供脱机烧录的设备；
4. 烧录界面：6th.（TM脚） 烧录时需要拉高，选好烧录文件，将之前烧录文件清除再重新烧入新的程序，烧录完要拉低；
5. 脚位不兼容NRF51822/NRF51802和NRF52832，用户需要重新画板；
6. 无NFC功能；

应用领域：
智能穿戴 手环
ibeacon 遥控器
智能家居 透传模块
防丢器 智慧医疗
