SilverXna初体验：基本游戏框架——古老的三段式

今年上半年，微软Silverlight5 Beta发布，随之而来的是更多的惊喜与更加亮眼的新特性。

其中最令我在意的一点便是针对Xna 3D API的支持，虽然目前Silverlight5 Beta版中的Xna还只是完整Xna框架中的一个轻量子集，但自此之后web3D已再不是遥不可及的抽象概念~

本节我们就以一个古老的三段式框架为例，看Silverlight如何帮我们将Xna实实在在的嵌入到网页中 ^ ^

Silverlight中Xna 3D API的调用，以硬件加速为起始，以DrawingSurface为基础容器，因此我们首先要做的便是对这两者的显示支持。

1.在宿主网页中添加硬件加速支持。只需在Silverlight插件标签内嵌入如下代码即可 ^ ^

< param  name ="EnableGPUAcceleration"  value ="true"   />

2.Silverlight主页面MainPage.xaml中添加一个DrawingSurface元素。

     < Grid  x:Name ="LayoutRoot"  Background ="White" >
         < DrawingSurface  Name  ="_GameSurface" />
     </ Grid >

之后，只需为我们的_GameSurface注册一个Draw事件，便可在其函数体中获取3D设备并进行绘制了，相应方法的调用几乎跟Xna环境下一模一样。就好像下面这样：

void  _GameSurface_Draw( object  sender, DrawEventArgs e)
{
     //  清空渲染表面
    e.GraphicsDevice.Clear(ClearOptions.Target  |  ClearOptions.DepthBuffer,
         Color.Transparent,  1.0f ,  0 );

     //  绘制图形
    e.GraphicsDevice.DrawPrimitives(PrimitiveType.TriangleList,  0 ,  1 );

     //  强制重绘
    e.InvalidateSurface();
}

用过Xna的朋友，看上面的代码是不是感觉挺眼熟？呵呵~

这里，为提高代码的重用性，我们仿Xna下的Game类，创建一个专属于Silverlight环境的SilverGame~

/* -------------------------------------

代码清单：SilverGame.cs
来自： http://www.cnblogs.com/kenkao

------------------------------------- */

using  System;
using  System.Net;
using  System.Windows;
using  System.Windows.Controls;
using  System.Windows.Documents;
using  System.Windows.Ink;
using  System.Windows.Input;
using  System.Windows.Media;
using  System.Windows.Media.Animation;
using  System.Windows.Shapes;
using  Microsoft.Xna.Framework;
using  Microsoft.Xna.Framework.Graphics;
using  Microsoft.Xna.Framework.Silverlight;

namespace  Microsoft.Xna.Framework
{
     public   class  SilverGame
    {
         ///   <summary>
         ///  初始GraphicsDeviceManager
         ///   </summary>
         public  GraphicsDeviceManager Graphics
        {
             get
            {
                 return  GraphicsDeviceManager.Current;
            }
        }

         ///   <summary>
         ///  Xna3D图形设备GraphicsDevice
         ///   </summary>
        GraphicsDevice _GraphicsDevice;
         public  GraphicsDevice GraphicsDevice
        {
             get
            {
                 if  (_GraphicsDevice  ==   null )
                     return  GraphicsDeviceManager.Current.GraphicsDevice;
                 else
                     return  _GraphicsDevice;
            }
             set
            {
                _GraphicsDevice  =  value;
            }
        }

         ///   <summary>
         ///  渲染表面尺寸
         ///   </summary>
        Vector2 _ActualSize;
         public  Vector2 ActualSize
        {
             get
            {
                 return  _ActualSize;
            }
             set
            {
                _ActualSize  =  value;
            }
        }

         ///   <summary>
         ///  渲染表面DrawingSurface
         ///   </summary>
        DrawingSurface _GameSurface;
         public  DrawingSurface GameSurface
        {  get  {  return  _GameSurface; } }

         ///   <summary>
         ///  重置GraphicsDevice
         ///   </summary>
         ///   <param name="graphicsDevice"></param>
         void  ResetDevice(GraphicsDevice graphicsDevice)
        { _GraphicsDevice  =  graphicsDevice; }

         ///   <summary>
         ///  重置渲染表面尺寸
         ///   </summary>
         ///   <param name="actualSize"></param>
         void  ResetActualSize(Vector2 actualSize)
        { _ActualSize  =  actualSize; }

         ///   <summary>
         ///  构造方法
         ///   </summary>
         ///   <param name="GameSurface"> 所关联的渲染表面 </param>
         public  SilverGame(DrawingSurface GameSurface)
        {
            _GameSurface  =  GameSurface;

            _ActualSize  =   new  Vector2(( float )_GameSurface.ActualWidth, ( float )_GameSurface.ActualHeight);
             //  自动为渲染表面关联必要的事件
            _GameSurface.Loaded  +=   new  RoutedEventHandler(_GameSurface_Loaded);
            _GameSurface.Unloaded  +=   new  RoutedEventHandler(_GameSurface_Unloaded);
            _GameSurface.Draw  +=   new  EventHandler < DrawEventArgs > (_GameSurface_Draw);
            _GameSurface.SizeChanged  +=   new  SizeChangedEventHandler(_GameSurface_SizeChanged);
             //  虚函数调用——初始化
             this .Initialize();
        }

         void  _GameSurface_Loaded( object  sender, RoutedEventArgs e)
        {
             //  虚函数调用——加载资源
             this .LoadContent();
        }

         void  _GameSurface_Unloaded( object  sender, RoutedEventArgs e)
        {
             //  虚函数调用——释放资源
             this .UnloadContent();
        }

         void  _GameSurface_SizeChanged( object  sender, SizeChangedEventArgs e)
        {
             //  渲染表面大小改变时自动重置其尺寸
            Size s  =  e.NewSize;
             this .ResetActualSize( new  Vector2(( float )s.Width, ( float )s.Height));
        }

         void  _GameSurface_Draw( object  sender, DrawEventArgs args)
        {
             //  重置图形设备
             this .ResetDevice(args.GraphicsDevice);
             //  虚函数调用——更新
             this .Update(args.DeltaTime, args.TotalTime);
             //  虚函数调用——渲染
             this .Draw(args.DeltaTime, args.TotalTime);
             //  强制重绘
            args.InvalidateSurface();
        }

         // ----一系列虚函数，供子类重写---- //

         public   virtual   void  Initialize()
        { }

         public   virtual   void  LoadContent()
        { }

         public   virtual   void  UnloadContent()
        { }

         public   virtual   void  Update(TimeSpan DeltaTime, TimeSpan TotalTime)
        { }

         public   virtual   void  Draw(TimeSpan DeltaTime, TimeSpan TotalTime)
        { }
    }
}

功能上还相当简单，不过没关系，后续我们会以它为基础，为整个工程添枝加叶 ^ ^

值得一提的是，SilverGame中对于已持有的Xna3D设备GraphicsDevice的处理方式。

工程构建之初，Silverlight体系会自动提供一个静态的图形设备，用于加载或生成诸如特效、纹理等资源，我们可以通过GraphicsDeviceManager.Current.GraphicsDevice获得。

而绘制过程中，处于DrawingSurface内部安全机制考虑，我们必须使用从事件体DrawEventArgs中获取的GraphicsDevice引用进行图形绘，如果此时再使用原来的静态设备进行绘制，将被视作非法操作~

SilverGame的处理方式使得这一过程对外透明化，用户通过GraphicsDevice属性获取到的图形设备将永远是合法的图形设备 ^ ^

SilverGame构建完毕之后，是工程范例的第三步：

3.引入SilverGame类，在此基础上派生其子类Game，作为游戏的主逻辑框架。

/* -------------------------------------

代码清单：Game.cs
来自： http://www.cnblogs.com/kenkao

------------------------------------- */

using  System;
using  System.Net;
using  System.Windows;
using  System.Windows.Controls;
using  System.Windows.Documents;
using  System.Windows.Ink;
using  System.Windows.Input;
using  System.Windows.Media.Imaging;
using  System.Windows.Media.Animation;
using  Microsoft.Xna.Framework;
using  Microsoft.Xna.Framework.Graphics;
using  Microsoft.Xna.Framework.Silverlight;

namespace  SilverXna
{
     public   class  Game : SilverGame
    {

         public  Game(DrawingSurface GameSurface)
            :  base (GameSurface)
        { }

         public   override   void  Initialize()
        {
             base .Initialize();
        }

         public   override   void  LoadContent()
        {
             base .LoadContent();
        }

         public   override   void  UnloadContent()
        {
             base .UnloadContent();
        }

         public   override   void  Update(TimeSpan DeltaTime, TimeSpan TotalTime)
        {
             base .Update(DeltaTime, TotalTime);
        }

         public   override   void  Draw(TimeSpan DeltaTime, TimeSpan TotalTime)
        {
            GraphicsDevice.Clear(ClearOptions.Target  |  ClearOptions.DepthBuffer,  new  Color( 100 ,  149 ,  237 ,  255 ),  1.0f ,  0 );

             base .Draw(DeltaTime, TotalTime);
        }
    }
}

与标准的Xna工程同样的处理手法，呵呵~ 之后是最后一步：

 4.派生子类与主页面中的DrawingSurface进行关联~

/* -------------------------------------

代码清单：MainPage.xaml.cs
来自： http://www.cnblogs.com/kenkao

------------------------------------- */

using  System;
using  System.Collections.Generic;
using  System.Linq;
using  System.Net;
using  System.Windows;
using  System.Windows.Controls;
using  System.Windows.Documents;
using  System.Windows.Input;
using  System.Windows.Media.Animation;
using  System.Windows.Media.Imaging;
using  System.Windows.Shapes;
using  Microsoft.Xna.Framework;
using  Microsoft.Xna.Framework.Graphics;
using  Microsoft.Xna.Framework.Silverlight;

namespace  SilverXna
{
     public   partial   class  MainPage : UserControl
    {
        Game _Game;
         public  MainPage()
        {
            InitializeComponent();
            _Game  =   new  Game(_GameSurface);
        }
    }
}

这样，一个无限复用的SilverXna框架就诞生了。结构仿Xna工程框架，古老而经典的三段式 ^ ^

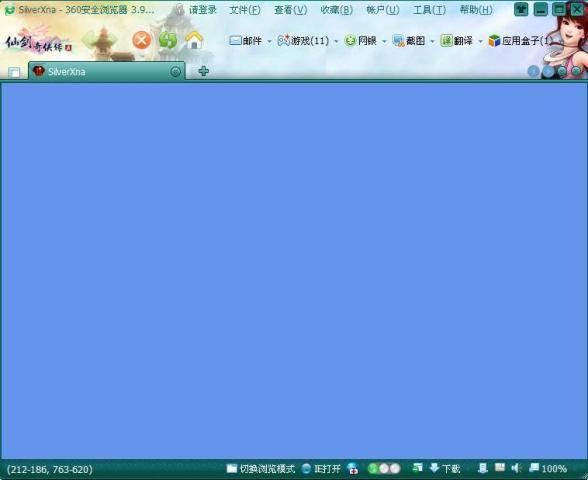

来看效果：



久违了的那片蓝色，只不过宿主窗口已不再WinForm，而是实实在在的WebPage ^ ^

(注：如果看不到效果，请执行 右击--->Silverlight配置--->权限--->允许站点权限 即可)

最后再提醒大家一点，SilverXna工程中用到的一系列3D数据类型，需要微软官方提供的数学库最为基本支撑，后续的范例默认情况下都需要首先对其引入~

>> 以下点击下载：

http://files.cnblogs.com/kenkao/Microsoft.Xna.Framework.Math.rar

>> Silverlight5 Beta环境搭建资源及微软官方范例下载：

http://space.cnblogs.com/group/topic/47416/

以上，谢谢 ^ ^





==========================================================



后记：

Silverlight5 RC版于同一天发布，惊喜来的太快，令人措手不及 ^ ^

以下是本节SilverGame对象的更新版本：

SilverGame.cs

/* -------------------------------------

代码清单：SilverGame.cs
来自： http://www.cnblogs.com/kenkao

------------------------------------- */

using  System;
using  System.Net;
using  System.Windows;
using  System.Windows.Controls;
using  System.Windows.Documents;
using  System.Windows.Graphics;
using  System.Windows.Ink;
using  System.Windows.Input;
using  System.Windows.Media;
using  System.Windows.Media.Animation;
using  System.Windows.Shapes;
using  Microsoft.Xna.Framework;
using  Microsoft.Xna.Framework.Content;
using  Microsoft.Xna.Framework.Graphics;

namespace  Microsoft.Xna.Framework
{
     public   class  SilverGame
    {
         ///   <summary>
         ///  初始GraphicsDeviceManager
         ///   </summary>
         public  GraphicsDeviceManager Graphics
        {
             get
            {
                 return  GraphicsDeviceManager.Current;
            }
        }

         ///   <summary>
         ///  Xna3D图形设备GraphicsDevice
         ///   </summary>
        GraphicsDevice _GraphicsDevice;
         public  GraphicsDevice GraphicsDevice
        {
             get
            {
                 return  GraphicsDeviceManager.Current.GraphicsDevice;
            }
             set
            {
                _GraphicsDevice  =  value;
            }
        }

        ContentManager _Content;
         public  ContentManager Content
        {  get  {  return  _Content; } }

         ///   <summary>
         ///  渲染表面尺寸
         ///   </summary>
        Vector2 _ActualSize;
         public  Vector2 ActualSize
        {
             get
            {
                 return  _ActualSize;
            }
             set
            {
                _ActualSize  =  value;
            }
        }

         ///   <summary>
         ///  渲染表面DrawingSurface
         ///   </summary>
        DrawingSurface _GameSurface;
         public  DrawingSurface GameSurface
        {  get  {  return  _GameSurface; } }

         ///   <summary>
         ///  重置渲染表面尺寸
         ///   </summary>
         ///   <param name="actualSize"></param>
         void  ResetActualSize(Vector2 actualSize)
        { _ActualSize  =  actualSize; }

         ///   <summary>
         ///  构造方法
         ///   </summary>
         ///   <param name="GameSurface"> 所关联的渲染表面 </param>
         public  SilverGame(DrawingSurface GameSurface)
        {
            _GameSurface  =  GameSurface;
            _Content  =   new  ContentManager( this );
            _ActualSize  =   new  Vector2(( float )_GameSurface.ActualWidth, ( float )_GameSurface.ActualHeight);
             //  自动为渲染表面关联必要的事件
            _GameSurface.Loaded  +=   new  RoutedEventHandler(_GameSurface_Loaded);
            _GameSurface.Unloaded  +=   new  RoutedEventHandler(_GameSurface_Unloaded);
            _GameSurface.Draw  +=   new  EventHandler < DrawEventArgs > (_GameSurface_Draw);
            _GameSurface.SizeChanged  +=   new  SizeChangedEventHandler(_GameSurface_SizeChanged);
             //  虚函数调用——初始化
             this .Initialize();
        }

         void  _GameSurface_Loaded( object  sender, RoutedEventArgs e)
        {
             //  虚函数调用——加载资源
             this .LoadContent();
        }

         void  _GameSurface_Unloaded( object  sender, RoutedEventArgs e)
        {
             //  虚函数调用——释放资源
             this .UnloadContent();
        }

         void  _GameSurface_SizeChanged( object  sender, SizeChangedEventArgs e)
        {
             //  渲染表面大小改变时自动重置其尺寸
            Size s  =  e.NewSize;
             this .ResetActualSize( new  Vector2(( float )s.Width, ( float )s.Height));
        }

         void  _GameSurface_Draw( object  sender, DrawEventArgs args)
        {
             //  虚函数调用——更新
             this .Update(args.DeltaTime, args.TotalTime);
             //  虚函数调用——渲染
             this .Draw(args.DeltaTime, args.TotalTime);
             //  强制重绘
            args.InvalidateSurface();
        }

         // ----一系列虚函数，供子类重写---- //

         public   virtual   void  Initialize()
        { }

         public   virtual   void  LoadContent()
        { }

         public   virtual   void  UnloadContent()
        { }

         public   virtual   void  Update(TimeSpan DeltaTime, TimeSpan TotalTime)
        { }

         public   virtual   void  Draw(TimeSpan DeltaTime, TimeSpan TotalTime)
        { }
    }
}

更新说明：

1.原有的基于DrawingSurface的GraphicsDevice安全机制消除，统一由GraphicsDeviceManager.Current.GraphicsDevice获取即可。

2.片尾列出的dll库无需再从外部引用，直接由Silverlight系统环境即可找到该程序集。

3.命名空间有变动，取消了Microsoft.Xna.Framework.Silverlight明明空间，添加了System.Windows.Xna程序集。

4.其他变动请参见Silverlight RC官方的最新说明文档~
