高性能库DPDK精简理解

一、 前言

---

才开始接触到DPDK，发现概念很多，很难以下了解，在这文章中记录下关键的内容，做到对dpdk的基本东西真正了解了。 这样后面用它来写程序才可能顺利，不能赶进度啊，越赶进度反而可能越慢，慢慢来比较快。 本文主要是自己理解，参考很多文章，有哪里不理解的就查，做不到精深，只了解含义。 文章算是汇编，参考多篇文章，如有侵权，请告知，谢谢！

二、 整体理解

---

历史： 随着计算机核数的增加，网络带宽的增加，对主机进行网络包的处理性能要求越来越高，但是现在的操作系统对网络包处理的方式很低效。 低效表现在： 1）网络数据包来了之后通过中断模式进行通知，而cpu处理中断的能力是一定的，如果网络中有大量的小数据包，造成了网络的拥堵，cpu处理不及时。 【以前cpu的频率远高于网络设备，所以中断很有效】 2）操作系统的协议栈是单核处理，没办法利用现在操作系统的多核。 3）网络数据包从网卡到内核空间，再到用户空间，进行了多次数据拷贝，性能比较差。 DPDK 全称 Data Plane Development Kit 专注于数据面的软件开发套件，是专为Intel的网络芯片开发，运行于Linux和FreeBsd上。 DPDK改变了传统的网络数据包的处理方式，在用户空间直接处理，图示如下：

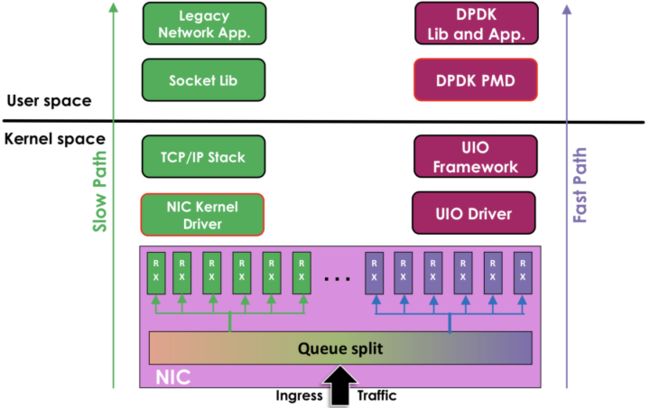

传统VSDPDK抓包方式

三、 重要概念理解

---

这里面说明DPDK文档里面的主要概念，另外如何将概念与实际的我们自己的机器上参数对应起来。

3.1 PPS：包转发率

---

即1s可以发送多个frame、在以太网里面为以太帧，我们常说的接口带宽为1Gbits/s 、10Gbits/s 代表以太接口能够传输的最高速率，单位为（bit per second 位/秒） 实际上，传输过程中，帧之间有间距（12个字节），每个帧前面还有前导（7个字节）、帧首界定符（1个字节）。 帧理论转发率= BitRate/8 / (帧前导+帧间距+帧首界定符+报文长度）

以太帧传输中结构

按照10Gbits/s （没记错的话是万兆光纤）来计算下64个字节下的包的转发率。

最短帧大小

101024102410241024/(12+7+1+64) 8 约等于 1000M10 /(12+7+1+64) *8 = 14.880952380952381 M/PPS （百万数据包） 也就是1s可以发送 1千400万个数据包。 注意，这里面的Data长度是在46-1500个字节之间，所以最小的帧的长度为 ： 6+6+2+46+4 = 64个字节。 线速：网卡或网络支持的最极限速度。 汇总数据：

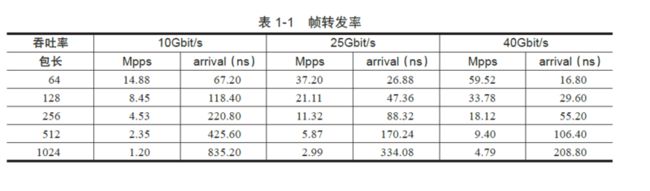

网卡的限速

arrival为每个数据包之间的时间间隔。 rte：runtime environment 即运行环境。 eal： environment abstraction layer 即抽象环境层。

DPDK学习路线以及视频讲解+qun720209036获取

---

**1.dpdk PCI原理与testpmd/l3fwd/skeletion

2.kni数据流程

3.dpdk实现dns

4.dpdk高性能网关实现

5.半虚拟化virtio/vhost的加速

3.2 UIO：用户空间IO

---

小的内核模块，用于将设备内存映射到用户空间，并且注册中断。 uio_pci_generic 为linux 内核模块，提供此功能，可以通过 modprobe uio_pci_generic 加载。 但是其不支持虚拟功能，DPDK，提供一个替代模块 igb_uio模块，通过 sudo modprobe uio sudo insmod kmod/igb_uio.ko 命令加载。

3.3 VFIO

---

VFIO是一个可以安全的把设备IO、中断、DMA等暴露到用户空间（usespace），从而在用户空间完成设备驱动的框架。用户空间直接访问设备，虚拟设备的分配可以获得更高的IO性能。 参考（https://blog.csdn.net/wentyoo...） sudo modprobe vfio-pci 命令加载vfio驱动。 1.将两个82599以太网绑定到VFIO ./tools/dpdk_nic_bind.py -b vfio-pci 03：00.0 03：00.1 3.将82599 ehter绑定到IGB_UIO ./tools/dpdk_nic_bind.py -b igb_uio 03：00.0 03：00.1 可参看：http://www.cnblogs.com/vancas... 进行配置vfio驱动模式。 两者都是用户空间的网卡驱动模块，只是据说UIO依赖IOMMU，VFIO性能更好，更安全，不过必须系统和BSIO支持 通过工具查看现在的绑定情况：

网卡的限速

说明： 以上driv谁说明在使用的网卡驱动，后面unused为未使用可以兼容的网卡驱动。 绑定命令： ./dpdk-devbind.py --bind=ixgbe 01:00.0

绑定网卡和驱动

注意在DPDK的驱动情况下，用ifconfig是看不到网卡的。

3.5 PMD

---

PMD, Poll Mode Driver 即轮询驱动模式 ，DPDK用这种轮询的模式替换中断模式

3.6 RSS

---

RSS(Receive Side Scaling)是一种能够在多处理器系统下使接收报文在多个CPU之间高效分发的网卡驱动技术。

网卡对接收到的报文进行解析，获取IP地址、协议和端口五元组信息 网卡通过配置的HASH函数根据五元组信息计算出HASH值,也可以根据二、三或四元组进行计算。 取HASH值的低几位(这个具体网卡可能不同)作为RETA(redirection table)的索引 根据RETA中存储的值分发到对应的CPU DPDK支持设置静态hash值和配置RETA。 不过DPDK中RSS是基于端口的，并根据端口的接收队列进行报文分发的。 例如我们在一个端口上配置了3个接收队列(0,1,2)并开启了RSS，那么 中就是这样的:

{0,1,2,0,1,2,0.........}

运行在不同CPU的应用程序就从不同的接收队列接收报文，这样就达到了报文分发的效果。 在DPDK中通过设置rte_eth_conf中的mq_mode字段来开启RSS功能， rx_mode.mq_mode = ETH_MQ_RX_RSS。 当RSS功能开启后，报文对应的rte_pktmbuf中就会存有RSS计算的hash值，可以通过pktmbuf.hash.rss来访问。 这个值可以直接用在后续报文处理过程中而不需要重新计算hash值，如快速转发，标识报文流等。

3.7 对称RSS

---

在网络应用中，如果同一个连接的双向报文在开启RSS之后被分发到同一个CPU上处理，这种RSS就称为对称RSS。 DPDK的hash算法没办法做到这一点， 对我们需要解析http报文，那么请求和访问如果采用普通的rss就造成了发送和返回报文无法匹配的问题，如果dpdk要支持需要替换其Hash算法。

3.8 NUMA架构

---

NUMA(Non-Uniform Memory Architecture 非一致性内存架构）系统。 特点是每个处理器都有本地内存、访问本地的内存块，访问其他处理器对应的内存需要通过总线，慢。

NUMA架构

经典计算机架构

3.9 Hugepages大页内存

---

操作系统中，内存分配是按照页为单位分配的，页面的大小一般为4kB，如果页面大小固定内存越大，对应的页项越多，通过多级内存访问越慢，TLB方式访问内存更快， 但是TLB存储的页项不多，所以需要减少页面的个数，那么就通过增加页面大小的办法，增大内存页大小到2MB或1GB等。 DPDK主要分为2M和1G两种页面，具体支持要靠CPU，可以从cpu的flags里面看出来，举个例子： 如果flags里面有pse标识，标识支持2M的大内存页面； 如果有pdge1gb 标识，说明支持1G的大内存页。

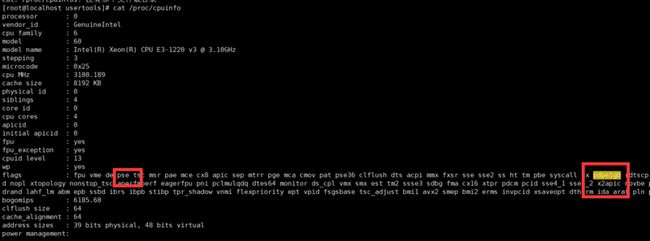

cpu的大页支持

查看内存大页信息

四 重要模块划分

---

以下为重要的内核模块划分。

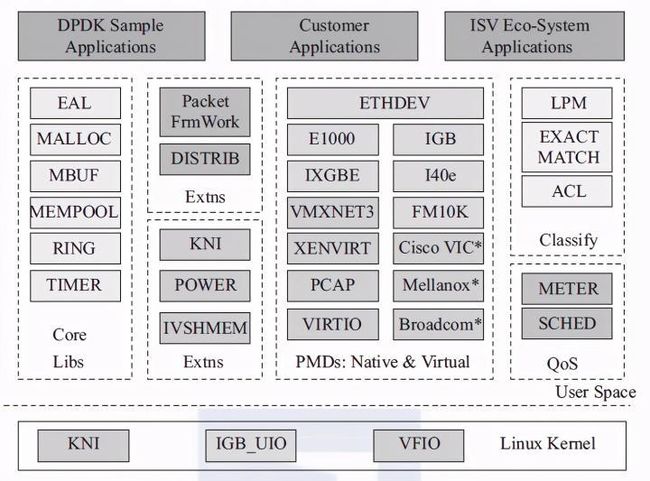

重要模块划分
