16-03动吧旅游生态系统的设计-菜单管理设计

1 菜单管理设计说明

1.1 业务设计说明

------

菜单管理又称为资源管理,是系统资源对外的表现形式。本模块主要是实现对菜单进行添加、修改、查询、删除等操作。其表设计语句如下:

CREATE TABLE `sys_menus` (
 `id` int(11) NOT NULL AUTO_INCREMENT,
 `name` varchar(50) DEFAULT NULL COMMENT '资源名称',
 `url` varchar(200) DEFAULT NULL COMMENT '资源URL',
 `type` int(11) DEFAULT NULL COMMENT '类型     1:菜单   2:按钮',
 `sort` int(11) DEFAULT NULL COMMENT '排序',
 `note` varchar(100) DEFAULT NULL COMMENT '备注',
 `parentId` int(11) DEFAULT NULL COMMENT '父菜单ID,一级菜单为0',
 `permission` varchar(500) DEFAULT NULL COMMENT '授权(如:sys:user:create)',
 `createdTime` datetime DEFAULT NULL COMMENT '创建时间',
 `modifiedTime` datetime DEFAULT NULL COMMENT '修改时间',
 `createdUser` varchar(20) DEFAULT NULL COMMENT '创建用户',
 `modifiedUser` varchar(20) DEFAULT NULL COMMENT '修改用户',
 PRIMARY KEY (`id`)
) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8 COMMENT='资源管理';

菜单表与角色表是多对多的关系,在表设计时,多对多关系通常由中间表(关系表)进行维护,如图-1所示:
16-03动吧旅游生态系统的设计-菜单管理设计_第1张图片
菜单与角色的关系表脚本设计如下:

CREATE TABLE `sys_role_menus` (
  `id` int(11) NOT NULL AUTO_INCREMENT,
  `role_id` int(11) DEFAULT NULL COMMENT '角色ID',
  `menu_id` int(11) DEFAULT NULL COMMENT 'ID',
  PRIMARY KEY (`id`)
) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8 COMMENT='角色与菜单对应关系';
  1. 原型设计说明

    基于用户需求,实现菜单静态页面(html/css/js),通过静态页面为用户呈现菜单模块的基本需求实现。当在主页左侧菜单栏,点击菜单管理时,在主页内容呈现区,呈现菜单列表页面,如图-3所示。
    16-03动吧旅游生态系统的设计-菜单管理设计_第2张图片

当在菜单列表页面点击添加按钮时,异步加载菜单编辑页面,并在列表内容呈现区,呈现菜单编辑页面,如图-4所示。
16-03动吧旅游生态系统的设计-菜单管理设计_第3张图片
说明:假如客户对此原型进行了确认,后续则可以基于此原型进行研发。

  1. API设计说明

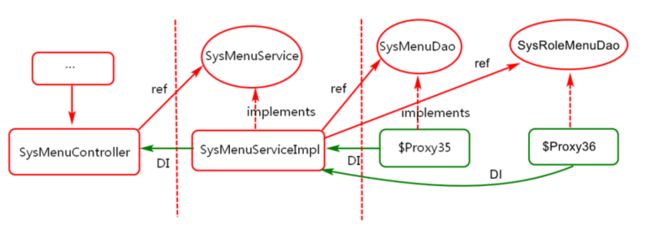

    菜单管理业务后台API分层架构及调用关系如图-6所示:
    16-03动吧旅游生态系统的设计-菜单管理设计_第4张图片

说明:分层目的主要将复杂问题简单化,实现各司其职,各尽所能。

  1. 菜单管理列表页面呈现

  2. 业务时序分析

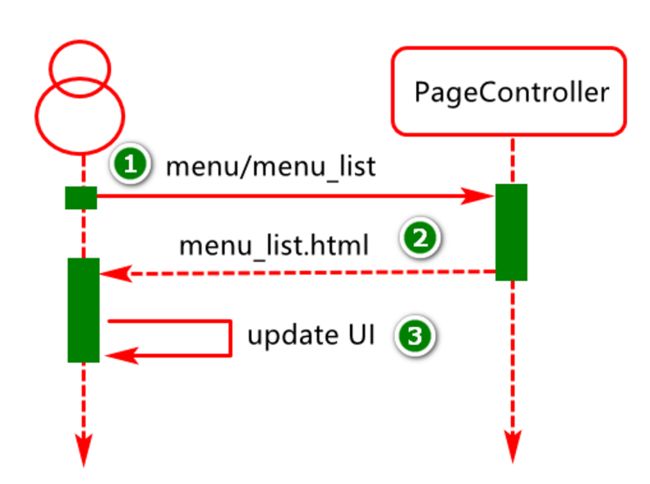

    菜单管理页面的加载过程,其时序分析如图-7所示:
    16-03动吧旅游生态系统的设计-菜单管理设计_第5张图片

  3. 服务端实现

  4. Controller实现

  • 业务描述与设计实现

基于菜单管理的请求业务,在PageController中添加doMenuUI方法,用于返回菜单列表页面。

  • 关键代码设计与实现

第一步:在PageController中定义返回菜单列表的方法。代码如下:

@RequestMapping("menu/menu_list")
public String doMenuUI() {
 return "sys/menu_list";
}

第二步:在PageController中基于rest风格的url方式优化返回UI页面的方法。找出共性进行提取,例如:

@RequestMapping("{module}/{moduleUI}")
public String doModuleUI(@PathVariable String moduleUI) {
 return "sys/"+moduleUI;
}
  1. 客户端实现

  2. 首页菜单事件处理

  • 业务描述与设计实现
    首先准备菜单列表页面(/templates/pages/sys/menu_list.html),然后在starter.html页面中点击菜单管理时异步加载菜单列表页面。
  • 关键代码设计与实现
    找到项目中的starter.html页面,页面加载完成以后,注册菜单管理项的点击事件,当点击菜单管理时,执行事件处理函数。关键代码如下:
$(function(){
 …
 doLoadUI("load-menu-id","menu/menu_list")
})
说明:对于doLoadUI函数,假如在starter.html中已经定义,则无需再次定义.
function doLoadUI(id,url){
 $("#"+id).click(function(){
 $("#mainContentId").load(url);
 });
}

其中,load函数为jquery中的ajax异步请求函数。

  1. 菜单列表页面

  • 业务描述与设计实现
    本页面呈现菜单信息时要以树结构形式进行呈现。此树结构会借助jquery中的treeGrid插件进行实现,所以在菜单列表页面需要引入treeGrid相关JS。但是,具体的treeGrid怎么用可自行在网上进行查询(已比较成熟)。
  • 关键代码设计与实现:

关键JS引入(menu_list.html),代码如下:


  1. 菜单管理列表数据呈现

  2. 数据架构分析

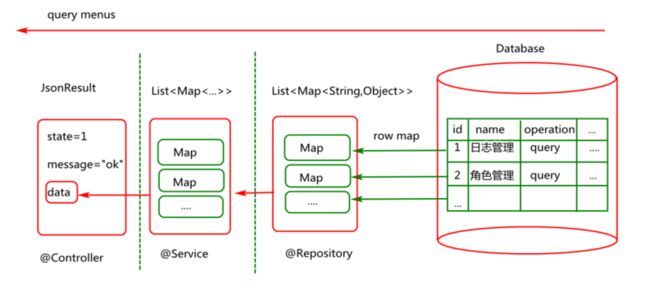

    菜单列表页面加载完成,启动菜单数据异步加载操作,本次菜单列表页面要呈现菜单以及信息,其数据查询时,数据的封装及传递过程,如图-8所示。
    16-03动吧旅游生态系统的设计-菜单管理设计_第6张图片

  3. 服务端关键业务及代码实现

  4. Dao接口实现

  • 业务描述及设计实现

通过数据层对象,基于业务层参数,查询菜单以及上级菜单信息(要查询上级菜单名)。

  • 关键代码分析及实现

第一步:定义数据层接口对象,通过此对象实现数据库中菜单数据的访问操作。关键代码如下:

@Mapper
public interface SysMenuDao {
}

第二步:在SysMenuDao接口中添加findObjects方法,基于此方法实现菜单数据的查询操作。代码如下:

List> findObjects();

说明:一行记录映射为一个map对象,多行存储到list。

  1. Mapper文件实现

  • 业务描述及设计实现

基于Dao接口创建映射文件,在此文件中通过相关元素(例如select)描述要执行的数据操作。

  • 关键代码设计及实现

第一步:在映射文件的设计目录中添加SysMenuMapper.xml映射文件,代码如下:




第二步:在映射文件中添加id为findObjects的元素,实现菜单记录查询。我们要查询所有菜单以及菜单对应的上级菜单名称。关键代码如下:

说明:自关联查询分析,如图-10所示:

  1. Service接口及实现类

  • 业务描述与设计实现
    在菜单查询中,业务层对象主要是借助数据层对象完成菜单数据的查询。后续还可以基于AOP对数据进行缓存,记录访问日志等。
  • 关键代码设计及实现

第一步:定义菜单业务接口及方法,暴露外界对菜单业务数据的访问,其代码参考如下:

package com.cy.pj.sys.service;
public interface SysMenuService {
 List> findObjects();
}

第二步:定义菜单业务接口实现类,并添加菜单业务数据对应的查询操作实现,其代码参考如下:

package com.cy.pj.sys.service.impl;
@Service
public class SysMenuServiceImpl implements SysMenuService{
 @Autowired
 private SysMenuDao sysMenuDao;
 @Override
 public List> findObjects() {
 List> list=
 sysMenuDao.findObjects();
 if(list==null||list.size()==0)throw new ServiceException("没有对应的菜单信息");
 return list;
}
  1. Controller类实现

  • 业务描述与设计实现
    控制层对象主要负责请求和响应数据的处理,例如,本模块通过业务层对象执行业务逻辑,再通过VO对象封装响应结果(主要对业务层数据添加状态信息),最后将响应结果转换为JSON格式的字符串响应到客户端。
  • 关键代码设计与实现

定义Controller类,并将此类对象使用Spring框架中的@Controller注解进行标识,表示此类对象要交给Spring管理。然后基于@RequestMapping注解为此类定义根路径映射。代码参考如下:

package com.cy.pj.sys.controller;
@RequestMapping("/menu/")
@RestController
public class SysMenuController {
}

说明:这里的@RestController注解等效于在类上同时添加了@Controller和  @ResponseBody注解.
在Controller类中添加菜单查询处理方法,代码参考如下:

@RequestMapping("doFindObjects")
public JsonResult doFindObjects() {
 return new JsonResult(sysMenuService.findObjects());
}
  1. 客户端关键业务及代码实现

  2. 菜单列表信息呈现

  • 业务描述与设计实现
    菜单页面加载完成以后,向服务端发起异步请求加载菜单信息,当菜单信息加载完成需要将菜单信息呈现到列表页面上。
  • 关键代码设计与实现

第一步:在菜单列表页面引入treeGrid插件相关的JS。



第二步:在菜单列表页面,定义菜单列表配置信息,关键代码如下:

var columns = [
{
 field : 'selectItem',
 radio : true
},
{
 title : '菜单ID',
 field : 'id',
 align : 'center',
 valign : 'middle',
 width : '80px'
},
{
 title : '菜单名称',
 field : 'name',
 align : 'center',
 valign : 'middle',
 width : '130px'
},
{
 title : '上级菜单',
 field : 'parentName',
 align : 'center',
 valign : 'middle',
 sortable : true,
 width : '100px'
},
{
 title : '类型',
 field : 'type',
 align : 'center',
 valign : 'middle',
 width : '70px',
 formatter : function(item, index) {
 if (item.type == 1) {
 return '菜单';
 }
 if (item.type == 2) {
 return '按钮';
 }
 }
},
{
 title : '排序号',
 field : 'sort',
 align : 'center',
 valign : 'middle',
 sortable : true,
 width : '70px'
},
{
 title : '菜单URL',
 field : 'url',
 align : 'center',
 valign : 'middle',
 width : '160px'
},
{
 title : '授权标识',//要显示的标题名称
 field : 'permission',//json串中的key
 align : 'center',//水平居中
 valign : 'middle',//垂直居中
 sortable : false //是否排序
} ];//格式来自官方demos -->treeGrid(jquery扩展的一个网格树插件)

第三步:定义异步请求处理函数,代码参考如下:

function doGetObjects(){//treeGrid
 //1.构建table对象(bootstrap框架中treeGrid插件提供)
 var treeTable=new TreeTable(
 "menuTable",//tableId
 "menu/doFindObjects",//url
 columns);
 //设置从哪一列开始展开(默认是第一列)
 //treeTable.setExpandColumn(2);
 //2.初始化table对象(底层发送ajax请求获取数据)
 treeTable.init();//getJSON,get(),...
}

第四步:页面加载完成,调用菜单查询对应的异步请求处理函数,关键代码如下:

$(function(){
 doGetObjects();
})
  1. 菜单管理删除操作实现

  2. 业务时序分析

    -----

    基于用户在列表页面上选择的的菜单记录ID,执行删除操作,本次删除业务实现中,首先要基于id判断当前菜单是否有子菜单,假如有子菜单则不允许删除,没有则先删除菜单角色关系数据,然后再删除菜单自身信息。其时序分析如图-11所示:
    16-03动吧旅游生态系统的设计-菜单管理设计_第7张图片

    1. 服务端关键业务及代码实现

  3. Dao接口实现

  • 业务描述及设计实现

数据层基于业务层提交的菜单记录id,删除菜单角色关系以及菜单数据,菜单自身记录信息。

  • 关键代码设计及实现

第一步:创建SysRoleMenuDao并定义基于菜单id删除关系数据的方法,关键代码如下:

@Mapper
public interface SysRoleMenuDao {
 int deleteObjectsByMenuId(Integer menuId);
}

第二步:在SysMenuDao中添加基于菜单id查询子菜单记录的方法。代码参考如下:

int getChildCount(Integer id);

第三步:在SysMenuDao中添加基于菜单id删除菜单记录的方法。代码参考如下:

int deleteObject(Integer id);
  1. Mapper文件实现

  • 业务描述及设计实现

在SysRoleMenuDao,SysMenuDao接口对应的映射文件中添加用于执行删除业务的delete元素,然后在元素内部定义具体的SQL实现。

  • 关键代码设计与实现

第一步:创建SysRoleMenuMapper.xml文件并添加基于菜单id删除关系数据的元素,关键代码如下:





 delete from sys_role_menus
 where menu_id=#{menuId}


第二步:在SysMenuMapper.xml文件中添加基于id统计子菜单数量的元素,关键代码如下:

第三步:在SysMenuMapper.xml文件添加delete元素,基于带单id删除菜单自身记录信息,关键代码如下:


 delete from sys_menus
 where id =#{id}

  1. Service接口及实现类

  • 业务描述与设计实现
    在菜单业务层定义用于执行菜单删除业务的方法,首先通过方法参数接收控制层传递的菜单id,并对参数id进行校验。然后基于菜单id统计子菜单个数,假如有子菜单则抛出异常,提示不允许删除。假如没有子菜单,则先删除角色菜单关系数据。最后删除菜单自身记录信息后并返回业务执行结果。
  • 关键代码设计与实现

第一步:在SysMenuService接口中,添加基于id进行菜单删除的方法。关键代码如下:

int deleteObject(Integer id);

第二步:在SysMenuServiceImpl实现类中注入SysRoleMenuDao相关对象。关键代码如下:

@Autowired
private SysRoleMenuDao sysRoleMenuDao;

第三步:在SysMenuServiceImpl实现类中添加删除业务的具体实现。关键代码如下:

 @Override
 public int deleteObject(Integer id) {
 //1.验证数据的合法性
 if(id==null||id<=0)throw new IllegalArgumentException("请先选择");
 //2.基于id进行子元素查询
 int count=sysMenuDao.getChildCount(id);
 if(count>0)throw new ServiceException("请先删除子菜单");
 //3.删除角色,菜单关系数据
 sysRoleMenuDao.deleteObjectsByMenuId(id);
 //4.删除菜单元素
 int rows=sysMenuDao.deleteObject(id);
 if(rows==0)throw new ServiceException("此菜单可能已经不存在");
 //5.返回结果
 return rows;
 }
  1. Controller类实现

  • 业务描述与设计实现
    在菜单控制层对象中,添加用于处理菜单删除请求的方法。首先在此方法中通过形参接收客户端提交的数据,然后调用业务层对象执行删除操作,最后封装执行结果,并在运行时将响应对象转换为JSON格式的字符串,响应到客户端。
  • 关键代码设计与实现

第一步:在SysMenuController中添加用于执行删除业务的方法。代码如下:

 @RequestMapping("doDeleteObject")
 public JsonResult doDeleteObject(Integer id){
 sysMenuService.deleteObject(id);
 return new JsonResult("delete ok");
 }

第二步:启动tomcat进行访问测试,打开浏览器输入如下网址:

http://localhost/menu/doDeleteObject?id=10
  1. 客户端关键业务及代码实现

  2. 菜单列表页面事件处理

  • 业务描述及设计实现

用户在页面上首先选择要删除的元素,然后点击删除按钮,将用户选择的记录id异步提交到服务端,最后在服务端执行菜单的删除动作。

  • 关键代码设计与实现

第一步:页面加载完成以后,在删除按钮上进行点击事件注册。关键代码如下:

$(".input-group-btn")
 .on("click",".btn-delete",doDeleteObject)

第二步:定义删除操作对应的事件处理函数。关键代码如下:

function doDeleteObject(){
 //1.获取选中的记录id
 var id=doGetCheckedId();
 if(!id){
 alert("请先选择");
 return;
 }
 //2.给出提示是否确认删除
 if(!confirm("确认删除吗"))return;
 //3.异步提交请求删除数据
 var url="menu/doDeleteObject";
 var params={"id":id};
 $.post(url,params,function(result){
 if(result.state==1){
 alert(result.message);
 $("tbody input[type='radio']:checked")
 .parents("tr").remove();
 }else{
 alert(result.message);
 }
 });
}

第三步:定义获取用户选中的记录id的函数。关键代码如下:

function doGetCheckedId(){
 //1.获取选中的记录
 var selections=$("#menuTable")
 //bootstrapTreeTable是treeGrid插件内部定义的jquery扩展函数
 //getSelections为扩展函数内部要调用的一个方法
 .bootstrapTreeTable("getSelections");
 //2.对记录进行判定
 if(selections.length==1)
 return selections[0].id;
}
  1. 菜单添加页面呈现

  2. 业务时序分析

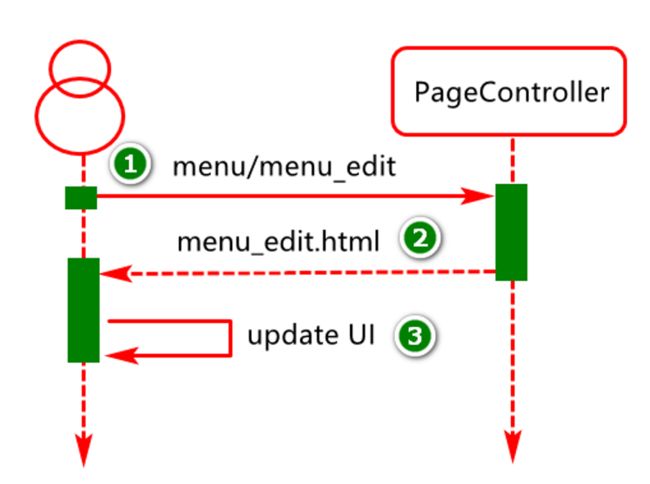

添加页面加载时序分析,如图-12所示:
16-03动吧旅游生态系统的设计-菜单管理设计_第8张图片

  1. 准备菜单编辑页面

    首先准备菜单列表页面(/templates/module/sys/menu_edit.html),然后在menu_list.html页面中点击菜单添加时异步加载菜单编辑页面。

  2. 菜单编辑页面呈现

  • 业务描述与设计实现

菜单列表页面点击添加按钮时,异步加载菜单编辑页面。

  • 关键代码设计与实现

第一步:菜单列表页面上,对添加按钮进行事件注册,关键代码如下:

$(document).ready(function(){
 ...
 $(".input-group-btn")
 .on("click",".btn-add",doLoadEditUI);
});

第二步:定义添加按钮事件处理函数,关键代码如下:

function doLoadEditUI(){
 var title;
 if($(this).hasClass("btn-add")){
 title="添加菜单"
 }
 var url="menu/menu_edit";
 $("#mainContentId").load(url,function(){
 $(".box-title").html(title);
 })
}
  1. 菜单编辑页面上级菜单呈现

  2. 业务时序分析

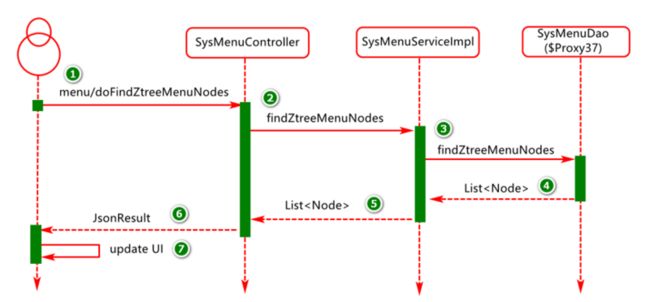

在菜单编辑页面上,点击上级菜单时,其数据加载时序分析,如图-13所示:
16-03动吧旅游生态系统的设计-菜单管理设计_第9张图片

  1. 服务端关键业务及代码实现

  2. Pojo对象

  • 业务描述与设计实现

定义值对象封装查询到的上级菜单id,name,parentId信息。

  • 关键代码设计与实现
package com.cy.pj.common.pojo;
@Date
public class Node implements Serializable{
 private static final long serialVersionUID = -6577397050669133046L;
 private Integer id;
 private String name;
 private Integer parentId;
  1. Dao接口实现

  • 业务描述与设计实现
    基于请求获取数据库对应的菜单表中的所有菜单id,name,parentId,一行记录封装为一个Node对象,多个node对象存储到List集合
  • 关键代码设计与实现

在SysMenuDao接口中添加,用于查询上级菜单相关信息。关键代码如下:

List findZtreeMenuNodes();
  1. Mapper映射文件

  • 业务描述与设计实现

基于SysMenuMapper中方法的定义,编写用于菜单查询的SQL元素。

  • 关键代码设计与实现

在SysMenuMapper.xml中添加findZtreeMenuNodes元素,用于查询上级菜单信息。关键代码如下:

  1. Service接口及实现类

  • 业务描述与设计实现

基于用户请求,通过数据层对象获取上级菜单相关信息。

  • 关键代码实现

第一步:在SysMenuService接口中,添加查询菜单信息的方法。关键代码如下:

List findZtreeMenuNodes()

第二步:在SysMenuServiceImpl类中添加,查询菜单信息方法的实现。关键代码如下:

@Override
 public List findZtreeMenuNodes() {
 return sysMenuDao.findZtreeMenuNodes();
 }
  1. Controller类实现

  • 业务描述与设计实现

基于客户端请求,访问业务层对象方法,获取菜单节点对象,并封装返回。

  • 关键代码设计与实现
@RequestMapping("doFindZtreeMenuNodes")
public JsonResult doFindZtreeMenuNodes(){
 return new JsonResult(sysMenuService.findZtreeMenuNodes());
}
  1. 客户端关键业务及代码实现

  2. ZTree结构定义

  • 业务描述与设计实现

本模块以开源JS组件方式实现ZTree结构信息的呈现。

  • 关键代码设计与实现

在menu_edit.html页面中定义用于呈现树结构的DIV组件(假如已有则无需定义)

  1. ZTree数据呈现

  • 业务描述与设计实现

引入zTree需要的JS,并,并基于JS中的定义的API初始化zTree中的菜单信息。

  • 关键代码设计与实现

第一步:引入js文件




第二步:在menu_edit.html中定义zTree配置信息(初始化zTree时使用)

var zTree;
var setting = {
 data : {
 simpleData : {
 enable : true,
 idKey : "id", //节点数据中保存唯一标识的属性名称
 pIdKey : "parentId", //节点数据中保存其父节点唯一标识的属性名称
 rootPId : null //根节点id
 }
 }
 }

第二步:定义异步加载zTree信息的函数,关键代码如下:

function doLoadZtreeNodes(){
 var url="menu/doFindZtreeMenuNodes";
 //异步加载数据,并初始化数据
 $.getJSON(url,function(result){
 if(result.state==1){
 //使用init函数需要先引入ztree对应的js文件
 zTree=$.fn.zTree.init(
 $("#menuTree"),
 setting,
 result.data);
 $("#menuLayer").css("display","block");
 }else{
 alert(result.message);
 }
 })
 }

第三步:定义zTree中取消按钮事件处理函数,点击取消隐藏zTree。关键代码如下:

 function doHideTree(){
 $("#menuLayer").css("display","none");
 }

第四步:定义zTree中确定按钮对应的事件处理处理函数。关键代码如下:

function doSetSelectNode(){
 //1.获取选中的节点对象
 var nodes=zTree.getSelectedNodes();
 if(nodes.length==1){
var node=nodes[0];
 console.log(node);
 //2.将对象中内容,填充到表单
 $("#parentId").data("parentId",node.id);
 $("#parentId").val(node.name);
}
 //3.隐藏树对象
 doHideTree();
 }

第五步:定义页面加载完成以后的事件处理函数:

$(document).ready(function(){
 $("#mainContentId")
 .on("click",".load-sys-menu",doLoadZtreeNodes)
 $("#menuLayer")
 .on("click",".btn-confirm",doSetSelectNode)
 .on("click",".btn-cancel",doHideTree)
 });
  1. 菜单数据添加实现

  2. 数据基本架构分析

用户在菜单编辑页面输入数据,然后异步提交到服务端,其简易数据传递基本架构,如图-14所示:
16-03动吧旅游生态系统的设计-菜单管理设计_第10张图片

  1. 服务端关键业务及代码实现

  2. Pojo类定义

  • 业务描述与设计实现

定义持久化对象,封装客户端请求数据,并将数据传递到数据层进行持久化。

  • 关键代码设计与实现

菜单持久层对象类型定义,关键代码如下:

package com.cy.pj.sys.pojo;
import lombok.Data;
import java.io.Serializable;
import java.util.Date;
@Data
public class SysMenu implements Serializable {
    private static final long serialVersionUID = -3366721992602387074L;
    private Integer id;
    //菜单名称
 private String name;
     //菜单 url: log/doFindPageObjects private String url;
     //菜单类型(两种:按钮,普通菜单)
 private Integer type = 1;
     //排序(序号)
 private Integer sort;
     //备注
 private String note;
    //上级菜单 id private Integer parentId;
     //菜单对应的权限标识(sys:log:delete)
 private String permission;
     //创建用户
 private String createdUser;
    //修改用户
 private String modifiedUser;
    private Date createdTime;
    private Date modifiedTime;
}
  1. DAO接口定义

  • 业务描述与设计实现

负责将用户提交的菜单数据,持久化到数据库。

  • 关键代码设计与实现

在SysMenuDao接口中定义数据持久化方法:

int insertObject(SysMenu entity);
  1. Mapper映射文件定义

  • 业务描述与设计实现

基于SysMenuDao中方法的定义,编写用于实现菜单添加的SQL元素。

  • 关键代码设计与实现

在SysMenuMapper.xml中添加insertObject元素,用于写入菜单信息。关键代码如下:


 insert into sys_menus
 (name,url,type,sort,note,parentId,permission,
createdTime,modifiedTime,createdUser,modifiedUser)
 values
 (#{name},#{url},#{type},#{sort},#{note},#{parentId},
#{permission},now(),now(),#{createdUser},#{modifiedUser})

  1. Service接口定义及实现

  • 业务描述与设计实现

基于控制层请求,调用数据层对象将菜单信息写入到数据库中。

  • 关键代码设计与实现

第一步:在SysMenuService接口中,添加用于保存菜单对象的方法。关键代码如下:

int saveObject(SysMenu entity);

第二步:在SysMenuServiceImpl类中,实现菜单保存操作。关键代码如下:

@Override
public int saveObject(SysMenu entity) {
 //1.合法验证
 if(entity==null)throw new IllegalArgumentException("保存对象不能为空");
 if(StringUtils.isEmpty(entity.getName()))throw new IllegalArgumentException("菜单名不能为空");
 //2.保存数据
 int rows=sysMenuDao.insertObject(entity);
 //3.返回数据
 return rows;
 }
  1. Controller类定义

  • 业务描述与设计实现

接收客户端提交的菜单数据,并对其进行封装,然后调用业务层对象进行业务处理,最后将业务层处理结果响应到客户端。

  • 关键代码设计与实现

定义Controller方法,借助此方法处理保存菜单数据请求和响应逻辑。关键代码如下:

 @RequestMapping("doSaveObject")
 public JsonResult doSaveObject(SysMenu entity){
 sysMenuService.saveObject(entity);
 return new JsonRehlt("保存成功");
 }
  1. 客户端关键业务及代码实现

  2. 页面cancel按钮事件处理

  • 业务描述与设计实现

点击页面cancel按钮时,加载菜单那列表页面。

  • 关键代码设计与实现

第一步:事件注册(页面加载完成以后)

 $(".box-footer")
 .on("click",".btn-cancel",doCancel)

第二步:事件处理函数定义

function doCancel(){

 var url="menu/menu_list";

 $("#mainContentId").load(url);

 }
  1. 页面Save按钮事件处理

  • 业务描述与设计实现

点击页面save按钮时,将页面上输入的菜单信息异步提交到服务端。

  • 关键代码设计与实现

第一步:事件注册(页面加载完成以后)。

 $(".box-footer")
 .on("click",".btn-save",doSaveOrUpdate)

第二步:Save按钮事件处理函数定义。关键代码如下:

function doSaveOrUpdate(){
 //1.获取表单数据
 var params=doGetEditFormData();
 //2.定义url
 var url="menu/doSaveObject";
 //3.异步提交数据
 $.post(url,params,function(result){
 if(result.state==1){
 alert(result.message);
 doCancel();
 }else{
 alert(result.message);
 }
 });
 }

第三步:表单数据获取及封装函数定义。关键代码如下:

function doGetEditFormData(){
 var params={
 type:$("form input[name='typeId']:checked").val(),
 name:$("#nameId").val(),
 url:$("#urlId").val(),
 sort:$("#sortId").val(),
 permission:$("#permissionId").val(),
 parentId:$("#parentId").data("parentId")
 }
 return params;
 }
  1. 菜单修改页面数据呈现

  2. 业务时序分析

当在菜单列表页面中选中某条记录,然后点击修改按钮时,其业务时序分析如图-16所示:
16-03动吧旅游生态系统的设计-菜单管理设计_第11张图片

  1. 客户端关键业务及代码实现

  2. 列表页面修改按钮事件处理

  • 业务描述与设计实现

点击页面修改按钮时,获取选中菜单记录,并异步加载编辑页面。

  • 关键代码设计与实现

第一步:列表页面修改按钮事件注册,关键代码如下:

$(".input-group-btn")
.on("click",".btn-update",doLoadEditUI);

第二步:修改按钮事件处理函数定义或修改,关键代码如下:

function doLoadEditUI(){
 var title;
 if($(this).hasClass("btn-add")){
 title="添加菜单"
 }else if($(this).hasClass("btn-update")){
 title="修改菜单"
 //获取选中的记录数据
 var rowData=doGetCheckedItem();
 if(!rowData){
 alert("请选择一个");
 return;
 }
 $("#mainContentId").data("rowData",rowData);
 }
 var url="menu/menu_edit";
 $("#mainContentId").load(url,function(){
 $(".box-title").html(title);
 })
}

第三步:获取用户选中记录的函数定义。关键代码如下:

function doGetCheckedItem(){
 var tr=$("tbody input[type='radio']:checked")
 .parents("tr");
 return tr.data("rowData");
}
  1. 编辑页面菜单数据呈现

  • 业务描述与设计实现

页面加载完成,在页面指定位置呈现要修改的数据。

  • 关键代码设计与实现

第一步:页面加载完成以后,获取页面div中绑定的数据。关键代码如下:

$(function(){
 …
 //假如是修改
 var data=$("#mainContentId").data("rowData");
 if(data)doInitEditFormData(data);
 });

第二步:定义编辑页面数据初始化方法。关键代码如下:

function doInitEditFormData(data){
 /*   $("input[type='radio']").each(function(){
 if($(this).val()==data.type){
 $(this).prop("checked",true);
 }
 }) */
 $(".typeRadio input[value='"+data.type+"']").prop("checked",true);
 $("#nameId").val(data.name);
 $("#sortId").val(data.sort);
 $("#urlId").val(data.url);
 $("#permissionId").val(data.permission);
 $("#parentId").val(data.parentName);
 $("#parentId").data("parentId",data.parentId);
 }
  1. 菜单数据更新实现

  2. 业务时序分析

当点击编辑页面更新按钮时,其时序分析如图-17所示:
16-03动吧旅游生态系统的设计-菜单管理设计_第12张图片

  1. 服务端关键业务及代码实现

  2. DAO接口实现

  • 业务描述与设计实现

负责将用户编辑页面提交到服务端的菜单数据,更新到数据库进行持久性存储。

  • 关键代码设计与实现

在SysMenuDao接口中添加数据更新方法,关键代码如下:

int updateObject(SysMenu entity);
  1. Mapper映射文件定义

  • 业务描述与设计实现

基于SysMenuDao中updateObject方法的定义,编写用于实现菜单更新的SQL元素。

  • 关键代码设计与实现

在SysMenuMapper.xml中添加updateObject元素,用于更新菜单信息。关键代码如下:


 update sys_menus
 set
 name=#{name},
 type=#{type},
 sort=#{sort},
 url=#{url},
 parentId=#{parentId},
 permission=#{permission},
 modifiedUser=#{modifiedUser},
 modifiedTime=now()
 where id=#{id}

  1. Service接口及实现

  • 业务描述与设计实现

基于控制层请求,对数据进行校验并调用数据层对象将菜单信息更新到数据库中。

  • 关键代码设计与实现

第一步:在SysMenuService接口中,添加用于更新菜单对象的方法。关键代码如下:

int updateObject(SysMenu entity);

第二步:在SysMenuServiceImpl类中,实现菜单保存操作。关键代码如下:

@Override
public int updateObject(SysMenu entity) {
 //1.合法验证
 if(entity==null)throw new ServiceException("保存对象不能为空");
 if(StringUtils.isEmpty(entity.getName()))throw new ServiceException("菜单名不能为空");
 //2.更新数据
 int rows=sysMenuDao.updateObject(entity);
 if(rows==0)throw new ServiceException("记录可能已经不存在");
 //3.返回数据
 return rows;
}
  1. Controller类定义

  • 业务描述与设计实现

接收客户端提交的菜单数据,并对其进行封装,然后调用业务层对象进行业务处理,最后将业务层处理结果响应到客户端。

  • 关键代码设计与实现

定义Controller方法,借助此方法处理保存菜单数据请求和响应逻辑。关键代码如下:

 @RequestMapping("doUpdateObject")
 public JsonResult doUpdateObject(SysMenu entity){
 sysMenuService.updateObject(entity);
 return new JsonResult("update ok");
 }
  1. 客户端关键业务及代码实现

  2. 编辑页面更新按钮事件处理

  • 业务描述与设计实现

点击页面save按钮时,将页面上输入的菜单编辑信息提交到服务端。

  • 关键代码设计与实现

编辑Save按钮对应的事件处理函数。关键代码如下:

 function doSaveOrUpdate(){
 //1.获取表单数据
 var params=doGetEditFormData();
var rowData=$("#mainContentId").data("rowData");
 //2.定义url
 var insertUrl="menu/doSaveObject";
 var updateUrl="menu/doUpdateObject";
 var url=rowData?updateUrl:insertUrl;
 if(rowData)params.id=rowData.id;
 //3.异步提交数据
 $.post(url,params,function(result){
 if(result.state==1){
 alert(result.message);
 doCancel();
 }else{
 alert(result.message);
 }
 });
 }
  1. 总结

  2. 重难点分析

  • 菜单管理在整个系统中的定位(资源管理)。
  • 菜单数据的自关联查询实现(查询当前菜单以及这个菜单的上级菜单)。
  • 菜单管理中数据的封装过程(请求数据,响应数据)。
  • 菜单数据在客户端的呈现。(treeGrid,zTree)
  1. FAQ分析

  • 菜单表是如何设计的,都有哪些字段?
  • 菜单列表数据在客户端是如何展示的?(TreeGrid)
  • 菜单删除业务是如何处理的?
  • 菜单编辑页面中上级菜单数据的呈现方式?(zTree)
  • 常用表连接方式,如图-18所示:

16-03动吧旅游生态系统的设计-菜单管理设计_第13张图片

  1. BUG分析

  • 无效参数异常(IllegalArgumentException),,如图-19所示:

问题分析:检查当前执行的业务,其结果映射配置,是否将resultType写成了resultMap。

  • 菜单编辑页面,上级菜单树结构呈现,如图-20所示:

16-03动吧旅游生态系统的设计-菜单管理设计_第14张图片
问题分析:检查查询结果中是否有parentId,或映射对象Node中parentId是否写错。

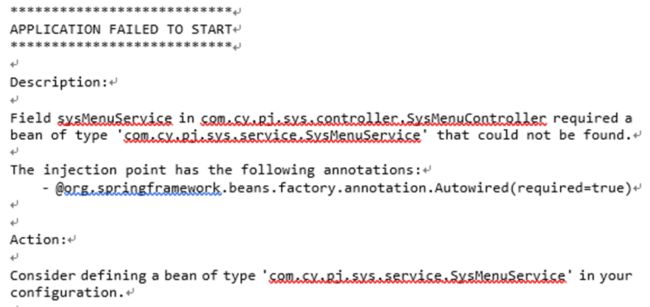

  • 属性值注入失败,如图-21所示:

16-03动吧旅游生态系统的设计-菜单管理设计_第15张图片
问题分析:检查Spring容器中是否有SysMenuService接口的实现类对象,因为在SysMenuController中需要一个这样的对象。

你可能感兴趣的:(springboot)
