android 自定义控件---圆形方向盘
在做Android平台开发的时候，经常会遇到安卓原生控件无法满足需求的情况，安卓允许开发者去继承已经存在的控件或者实现你自己的控件。

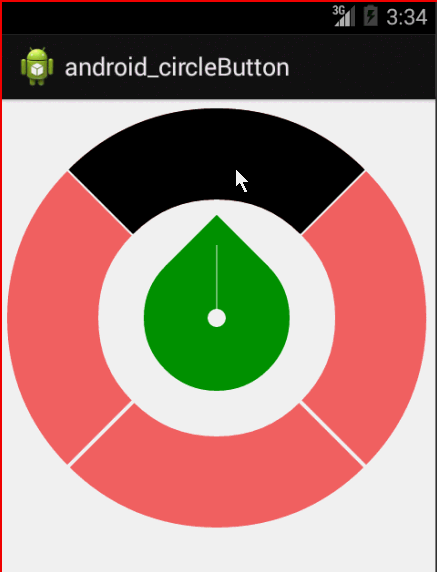

先来看一下效果图
采用直接集成View类，重写onDrow方法绘制。
下面附上主要代码。

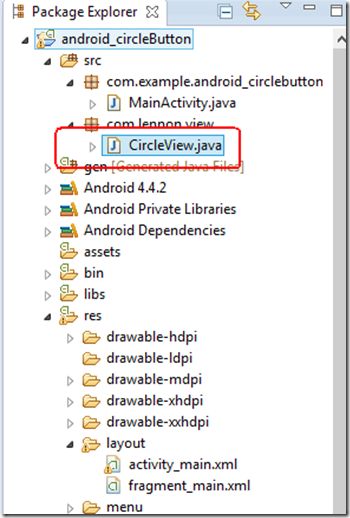

1 新建一个类CircleView 继承自View
1 package com.lennon.view; 2 3 import android.content.Context; 4 import android.graphics.Canvas; 5 import android.graphics.Color; 6 import android.graphics.Paint; 7 import android.graphics.Path; 8 import android.graphics.RectF; 9 import android.util.AttributeSet; 10 import android.view.MotionEvent; 11 import android.view.View; 12 /** 13 * 自定义圆形的方向布局 14 * 15 * @author 樊列龙 16 * @since 2014-06-07 17 */ 18 public class CircleView extends View { 19 20 private int circleWidth = 100; // 圆环直径 21 private int circleColor = Color.argb(150, 255, 0, 0); 22 private int innerCircleColor = Color.rgb(0, 150, 0); 23 private int backgroundColor = Color.rgb(255, 255, 255); 24 private Paint paint = new Paint(); 25 int center = 0; 26 int innerRadius = 0; 27 private float innerCircleRadius = 0; 28 private float smallCircle = 10; 29 public Dir dir = Dir.UP; 30 31 public CircleView(Context context, AttributeSet attrs) { 32 super(context, attrs); 33 } 34 35 public CircleView(Context context) { 36 super(context); 37 38 // paint = new Paint(); 39 } 40 41 public CircleView(Context context, AttributeSet attrs, int defStyle) { 42 super(context, attrs, defStyle); 43 44 } 45 46 @Override 47 protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) { 48 super.onMeasure(widthMeasureSpec, heightMeasureSpec); 49 50 int measuredHeight = measureHeight(heightMeasureSpec); 51 int measuredWidth = measureWidth(widthMeasureSpec); 52 53 setMeasuredDimension(measuredWidth, measuredHeight); 54 55 center = getWidth() / 2; 56 innerRadius = (center - circleWidth / 2 - 10);// 圆环 57 innerCircleRadius = center / 3; 58 this.setOnTouchListener(onTouchListener); 59 } 60 61 /** 62 * 测量宽度 63 * 64 * @param measureSpec 65 * @return 66 */ 67 private int measureWidth(int measureSpec) { 68 int specMode = MeasureSpec.getMode(measureSpec); 69 int specSize = MeasureSpec.getSize(measureSpec); 70 71 int result = 0; 72 73 if (specMode == MeasureSpec.AT_MOST) { 74 result = getWidth(); 75 } else if (specMode == MeasureSpec.EXACTLY) { 76 result = specSize; 77 } 78 return result; 79 } 80 81 /** 82 * 测量高度 83 * 84 * @param measureSpec 85 * @return 86 */ 87 private int measureHeight(int measureSpec) { 88 89 int specMode = MeasureSpec.getMode(measureSpec); 90 int specSize = MeasureSpec.getSize(measureSpec); 91 92 int result = 0; 93 94 if (specMode == MeasureSpec.AT_MOST) { 95 96 result = specSize; 97 } else if (specMode == MeasureSpec.EXACTLY) { 98 result = specSize; 99 } 100 return result; 101 } 102 103 /** 104 * 开始绘制 105 */ 106 @Override 107 protected void onDraw(Canvas canvas) { 108 super.onDraw(canvas); 109 110 initBackGround(canvas); 111 drawDirTriangle(canvas, dir); 112 113 } 114 115 /** 116 * 绘制方向小箭头 117 * 118 * @param canvas 119 */ 120 private void drawDirTriangle(Canvas canvas, Dir dir) { 121 paint.setColor(innerCircleColor); 122 paint.setStrokeWidth(1); 123 paint.setStyle(Paint.Style.FILL); 124 125 switch (dir) { 126 case UP: 127 drawUpTriangle(canvas); 128 break; 129 case DOWN: 130 drawDownTriangle(canvas); 131 break; 132 case LEFT: 133 drawLeftTriangle(canvas); 134 break; 135 case RIGHT: 136 drawRightTriangle(canvas); 137 break; 138 case CENTER: 139 invalidate(); 140 break; 141 default: 142 break; 143 } 144 145 paint.setColor(backgroundColor); 146 147 canvas.drawCircle(center, center, smallCircle, paint); 148 // canvas.drawText(text, center, center+40, paint); 149 150 } 151 152 /** 153 * 绘制向右的小箭头 154 * 155 * @param canvas 156 */ 157 private void drawRightTriangle(Canvas canvas) { 158 Path path = new Path(); 159 path.moveTo(center, center); 160 double sqrt2 = innerCircleRadius / Math.sqrt(2); 161 double pow05 = innerCircleRadius * Math.sqrt(2); 162 path.lineTo((float) (center + sqrt2), (float) (center - sqrt2)); 163 path.lineTo((float) (center + pow05), center); 164 path.lineTo((float) (center + sqrt2), (float) (center + sqrt2)); 165 canvas.drawPath(path, paint); 166 paint.setColor(backgroundColor); 167 canvas.drawLine(center, center, center + innerCircleRadius, center, paint); 168 169 drawOnclikColor(canvas, Dir.RIGHT); 170 } 171 172 /** 173 * 绘制想左的小箭头 174 * 175 * @param canvas 176 */ 177 private void drawLeftTriangle(Canvas canvas) { 178 Path path = new Path(); 179 path.moveTo(center, center); 180 double sqrt2 = innerCircleRadius / Math.sqrt(2); 181 double pow05 = innerCircleRadius * Math.sqrt(2); 182 path.lineTo((float) (center - sqrt2), (float) (center - sqrt2)); 183 path.lineTo((float) (center - pow05), center); 184 path.lineTo((float) (center - sqrt2), (float) (center + sqrt2)); 185 canvas.drawPath(path, paint); 186 187 paint.setColor(backgroundColor); 188 canvas.drawLine(center, center, center - innerCircleRadius, center, paint); 189 190 drawOnclikColor(canvas, Dir.LEFT); 191 192 } 193 194 /** 195 * 绘制向下的小箭头 196 * 197 * @param canvas 198 */ 199 private void drawDownTriangle(Canvas canvas) { 200 Path path = new Path(); 201 path.moveTo(center, center); 202 double sqrt2 = innerCircleRadius / Math.sqrt(2); 203 double pow05 = innerCircleRadius * Math.sqrt(2); 204 path.lineTo((float) (center - sqrt2), (float) (center + sqrt2)); 205 path.lineTo(center, (float) (center + pow05)); 206 path.lineTo((float) (center + sqrt2), (float) (center + sqrt2)); 207 canvas.drawPath(path, paint); 208 209 paint.setColor(backgroundColor); 210 canvas.drawLine(center, center, center, center + innerCircleRadius, paint); 211 212 drawOnclikColor(canvas, Dir.DOWN); 213 } 214 215 /** 216 * 点击的时候绘制黑色的扇形 217 * 218 * @param canvas 219 * @param dir 220 */ 221 private void drawOnclikColor(Canvas canvas, Dir dir) { 222 paint.setColor(Color.BLACK); 223 paint.setStyle(Paint.Style.STROKE); 224 paint.setStrokeWidth(100); 225 switch (dir) { 226 case UP: 227 canvas.drawArc(new RectF(center - innerRadius, center - innerRadius, center + innerRadius, center 228 + innerRadius), 225, 90, false, paint); 229 break; 230 case DOWN: 231 canvas.drawArc(new RectF(center - innerRadius, center - innerRadius, center + innerRadius, center 232 + innerRadius), 45, 90, false, paint); 233 break; 234 case LEFT: 235 canvas.drawArc(new RectF(center - innerRadius, center - innerRadius, center + innerRadius, center 236 + innerRadius), 135, 90, false, paint); 237 break; 238 case RIGHT: 239 canvas.drawArc(new RectF(center - innerRadius, center - innerRadius, center + innerRadius, center 240 + innerRadius), -45, 90, false, paint); 241 break; 242 243 default: 244 break; 245 } 246 247 paint.setStyle(Paint.Style.FILL); 248 } 249 250 /** 251 * 绘制像向上的箭头 252 * 253 * @param canvas 254 */ 255 private void drawUpTriangle(Canvas canvas) { 256 Path path = new Path(); 257 path.moveTo(center, center); 258 double sqrt2 = innerCircleRadius / Math.sqrt(2); 259 double pow05 = innerCircleRadius * Math.sqrt(2); 260 261 path.lineTo((float) (center - sqrt2), (float) (center - sqrt2)); 262 path.lineTo(center, (float) (center - pow05)); 263 path.lineTo((float) (center + sqrt2), (float) (center - sqrt2)); 264 canvas.drawPath(path, paint); 265 266 paint.setColor(backgroundColor); 267 canvas.drawLine(center, center, center, center - innerCircleRadius, paint); 268 269 drawOnclikColor(canvas, Dir.UP); 270 } 271 272 /** 273 * 绘制基本的背景， 这包括了三个步骤：1.清空画布 2.绘制外圈的圆 3.绘制内圈的圆 274 * 275 * @param canvas 276 */ 277 private void initBackGround(Canvas canvas) { 278 clearCanvas(canvas); 279 drawBackCircle(canvas); 280 drawInnerCircle(canvas); 281 282 } 283 284 /** 285 * 绘制中心白色小圆 286 * 287 * @param canvas 288 */ 289 private void drawInnerCircle(Canvas canvas) { 290 paint.setColor(innerCircleColor); 291 paint.setStyle(Paint.Style.FILL); 292 paint.setStrokeWidth(1); 293 canvas.drawCircle(center, center, innerCircleRadius, paint); 294 } 295 296 /** 297 * 绘制背景的圆圈和隔线 298 * 299 * @param canvas 300 */ 301 private void drawBackCircle(Canvas canvas) { 302 paint.setColor(circleColor); 303 paint.setStrokeWidth(circleWidth); 304 paint.setAntiAlias(true); 305 paint.setStyle(Paint.Style.STROKE); 306 canvas.drawCircle(center, center, innerRadius, paint); // 绘制圆圈 307 308 paint.setColor(backgroundColor); 309 paint.setStyle(Paint.Style.FILL); 310 paint.setStrokeWidth(4); 311 canvas.drawLine(center, center, 0, 0, paint); 312 canvas.drawLine(center, center, center * 2, 0, paint); 313 canvas.drawLine(center, center, 0, center * 2, paint); 314 canvas.drawLine(center, center, center * 2, center * 2, paint); 315 316 } 317 318 /** 319 * 清空画布 320 * 321 * @param canvas 322 */ 323 private void clearCanvas(Canvas canvas) { 324 canvas.drawColor(backgroundColor); 325 } 326 327 OnTouchListener onTouchListener = new OnTouchListener() { 328 329 @Override 330 public boolean onTouch(View view, MotionEvent event) { 331 Dir tmp = Dir.UNDEFINE; 332 if ((tmp = checkDir(event.getX(), event.getY())) != Dir.UNDEFINE) { 333 dir = tmp; 334 invalidate(); 335 } 336 return true; 337 } 338 339 /** 340 * 检测方向 341 * 342 * @param x 343 * @param y 344 * @return 345 */ 346 private Dir checkDir(float x, float y) { 347 Dir dir = Dir.UNDEFINE; 348 349 if (Math.sqrt(Math.pow(y - center, 2) + Math.pow(x - center, 2)) < innerCircleRadius) {// 判断在中心圆圈内 350 dir = Dir.CENTER; 351 System.out.println("----中央"); 352 } else if (y < x && y + x < 2 * center) { 353 dir = Dir.UP; 354 System.out.println("----向上"); 355 } else if (y < x && y + x > 2 * center) { 356 dir = Dir.RIGHT; 357 System.out.println("----向右"); 358 } else if (y > x && y + x < 2 * center) { 359 dir = Dir.LEFT; 360 System.out.println("----向左"); 361 } else if (y > x && y + x > 2 * center) { 362 dir = Dir.DOWN; 363 System.out.println("----向下"); 364 } 365 366 return dir; 367 } 368 369 }; 370 371 /** 372 * 关于方向的枚举 373 * 374 * @author Administrator 375 * 376 */ 377 public enum Dir { 378 UP, DOWN, LEFT, RIGHT, CENTER, UNDEFINE 379 } 380 381 }
2 在activity_main.xml中引用CircleView类
1 <RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android" android:layout_width="fill_parent" android:layout_height="fill_parent" > 2 3 <LinearLayout android:layout_width="fill_parent" android:layout_height="wrap_content" android:orientation="vertical"> 4 5 <com.lennon.view.CircleView android:layout_width="fill_parent" android:layout_height="wrap_content" android:id="@+id/cv" /> 6 7 </LinearLayout> 8 9 </RelativeLayout> 10 11
好了 可以直接运行处结果了！
下面对上述代码做一些说明：
主要的自定义控件的方法有：
1.有些基本功能原生控件都能提供，所以这个时候你只需要继承并对控件进行扩展。通过重写它的事件，onDraw,但是始终都保持都父类方法的调用。 2.组合控件 就是通过合并几个控件的功能来生成一个控件。 3.完完整整创建一个新的控件。
我们这里实现的是一个完全自定义的控件，通常是继承View或者SurfaceView ，View类提供一个Canvas（画布）和一系列的画的方法，还有Paint（画笔）。使用它们去创建一个自定义的UI。你可以重写事件，包括屏幕接触或者按键按下等等，用来提供与用户交互。
1.如果你不需要快速重画和3D图像的效果，那么让View作为父类提供一个轻量级的解决方案。
2.如若不然，就需要使用SurfaceView作为父类，这样你就可以提供一个后台线程去画和使用OPENGL去实现你的图像。这个就相对重量级了，如果你的视图需要经常更新，然后由需要显示比较复杂的图像信息（尤其是在游戏和3D可视化），SurfaceView将是更好的选择。
使用这这方式一般你需要重写2个方法：
1.onMeasure
什么是onMeasure?
下面转载一段文章：
View在屏幕上显示出来要先经过measure（计算）和layout（布局）.
1、什么时候调用onMeasure方法？
当控件的父元素正要放置该控件时调用.父元素会问子控件一个问题，“你想要用多大地方啊？”，然后传入两个参数——widthMeasureSpec和heightMeasureSpec.
这两个参数指明控件可获得的空间以及关于这个空间描述的元数据.更好的方法是你传递View的高度和宽度到setMeasuredDimension方法里,这样可以直接告诉父控件，需要多大地方放置子控件.
widthMeasureSpec和heightMeasureSpec这2个参数都是整形是出于效率的考虑，所以经常要做的就是对其解码=>
- int specMode = MeasureSpec.getMode(measureSpec);
- int specSize = MeasureSpec.getSize(measureSpec);
- 依据specMode的值，（MeasureSpec有3种模式分别是UNSPECIFIED, EXACTLY和AT_MOST）
- 如果是AT_MOST，specSize 代表的是最大可获得的空间；
如果是EXACTLY，specSize 代表的是精确的尺寸；
如果是UNSPECIFIED，对于控件尺寸来说，没有任何参考意义。
2、那么这些模式和我们平时设置的layout参数fill_parent, wrap_content有什么关系呢？
经过代码测试就知道，当我们设置width或height为fill_parent时，容器在布局时调用子 view的measure方法传入的模式是EXACTLY，因为子view会占据剩余容器的空间，所以它大小是确定的。
而当设置为 wrap_content时，容器传进去的是AT_MOST, 表示子view的大小最多是多少，这样子view会根据这个上限来设置自己的尺寸。当子view的大小设置为精确值时，容器传入的是EXACTLY, 而MeasureSpec的UNSPECIFIED模式表示你没有指定大小。- View的onMeasure方法默认行为是当模式为UNSPECIFIED时，设置尺寸为mMinWidth(通常为0)或者背景drawable的最小尺寸，当模式为EXACTLY或者AT_MOST时，尺寸设置为传入的MeasureSpec的大小。
有个观念需要纠正的是，fill_parent应该是子view会占据剩下容器的空间，而不会覆盖前面已布局好的其他view空间，当然后面布局子 view就没有空间给分配了，所以fill_parent属性对布局顺序很重要。以前所想的是把所有容器的空间都占满了，难怪google在2.2版本里 把fill_parent的名字改为match_parent.
在两种情况下，你必须绝对的处理这些限制。在一些情况下，它可能会返回超出这些限制的尺寸，在这种情况下，你可以让父元素选择如何对待超出的View，使用裁剪还是滚动等技术。- @Override protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) { int measuredHeight = measureHeight(heightMeasureSpec); int measuredWidth = measureWidth(widthMeasureSpec); setMeasuredDimension(measuredHeight, measuredWidth); // 记住这句可不能省。 } private int measureHeight(int measureSpec) { int specMode = MeasureSpec.getMode(measureSpec); int specSize = MeasureSpec.getSize(measureSpec); // Default size if no limits are specified. int result = 500; if (specMode == MeasureSpec.AT_MOST) { // Calculate the ideal size of your // control within this maximum size. // If your control fills the available // space return the outer bound. result = specSize; } else if (specMode == MeasureSpec.EXACTLY) { // If your control can fit within these bounds return that value. result = specSize; } return result; } private int measureWidth(int measureSpec) { // 代码基本类似measureHeight }
2 onDraw
使用Canvas进行图形的绘制
本文参考了：
1.http://my.oschina.net/wangjunhe/blog/99764
2.http://blog.csdn.net/ethan_xue/article/details/7313575
