数据库E-R图基础概念

E-R图也称实体-联系图(Entity Relationship Diagram)，提供了表示实体类型、属性和联系的方法，用来描述现实世界的概念模型。

ER模型的基本元素

• 实体：用方框表示，实体名为名词（一般将实体、实体集等概念称为实体）
• 属性 （实体的某一特性）

1. 在一个实体中，能够唯一标识实体的属性或属性集称为“实体标识符”
2. 一个实体只有一个标识符，实体标识符也称为实体的主键
3. 属性用椭圆形框表示，加下划线的属性为标识符（主键）

• 联系：表示一个或者多个实体之间的关联关系（1对1，1对多，多对多），联系用菱形框表示，联系名为动词

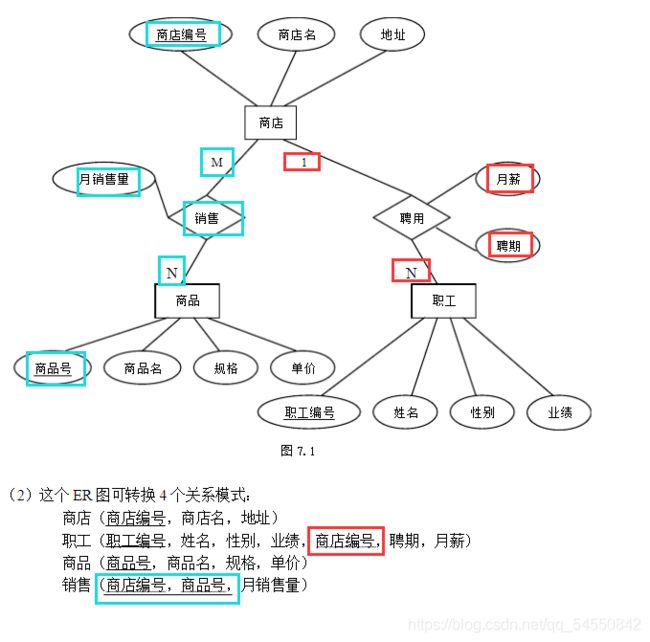

实体类型转换成关系模型

• 在多方中加入一方的主键，做为多方的外键
• 如果是多方对多方，则在菱形框的元素中，加入双方的主键作为外键，变成菱形框元素新的主键
