Soul网关源码分析-9期

Soul 后台 HTTP 服务探活机制

---

准备工作

在之前的研究中得知, 在网关侧通过维护 UpstreamCacheManager 来管理更新服务节点, 重点的地方在接收 soul-admin 传来的 selectorData 数据. 我们在 submit() 方法上断点, 做个实验:

1. 开启HTTP服务, 看断点处何时进入, 检查传入的 selectorData 中 handler 对应的数据
2. 关闭HTTP服务, 看断点处何时进入, 检查传入的 selectorData 中 handler 对应的数据

得到的结论是, 开启or关闭 HTTP 服务, 断点处都能立即进入, 且 handler数据在服务开启时有值, 服务关闭时为null. 这说明 soul-admin 能立即检测到 HTTP 服务节点的上下线情况, 并立即传给 soul 网关.

那么我们猜测: 在 HTTP 服务注册时管理系统会及时发送更新插件元数据信息到网关端; 在 HTTP 服务下线时, 也能立即得到下线通知, 并通知给网关端.

第一点的实现并不难, 在注册时 HTTP 服务肯定会访问后台系统, 这时做通知即可. 但第二点如何做到, 两个猜测是, 要么做了类似 WebSocket 的通信监听以及心跳检测, 要么就像网关一样定时访问, 但频率肯定很高.

HTTP服务启动时探活

我们先来看看第一点的具体实现吧, 先做第一件事情, 如何找到服务注册? 将 HTTP 服务启动, 看看 soul-admin 后台这边的日志信息:

2021-01-20 20:55:59.984  INFO 3889 --- [0.0-9095-exec-6] o.d.s.a.l.AbstractDataChangedListener    : update config cache[SELECTOR], old:{
     group='SELECTOR', md5='96eb17ff1c0678cea5932b4ce30eb038', lastModifyTime=1611147341102}, updated:{
     group='SELECTOR', md5='6ec47b39f62b93fddbefa8ddf9cd2951', lastModifyTime=1611147359984}

找到关键类 AbstractDataChangedListener, 这是一个用作数据更新监听的抽象类, 我们根据日志找到它被调用的方法:

public abstract class AbstractDataChangedListener implements DataChangedListener, InitializingBean {


	protected <T> void updateCache(final ConfigGroupEnum group, final List<T> data) {

    String json = GsonUtils.getInstance().toJson(data);
    ConfigDataCache newVal = new ConfigDataCache(group.name(), json, Md5Utils.md5(json), System.currentTimeMillis());
    // 更新 CACHE 缓存
    ConfigDataCache oldVal = CACHE.put(newVal.getGroup(), newVal);
    LOGGER.info("update config cache[{}], old:{}, updated:{}", group, oldVal, newVal);
  }
}

找找它的调用处:

@Override
public void onSelectorChanged(final List<SelectorData> changed, final DataEventTypeEnum eventType) {

  if (CollectionUtils.isEmpty(changed)) {

    return;
  }
  this.updateSelectorCache();
  this.afterSelectorChanged(changed, eventType);
}

继续向上追溯, 可以看到一个名为 DataChangedEventDispatcher 的 "数据变动事件分发"类, 从名字就能看出大概功能:

@Component
public class DataChangedEventDispatcher implements ApplicationListener<DataChangedEvent>, InitializingBean {


  @Override
  public void onApplicationEvent(final DataChangedEvent event) {

    for (DataChangedListener listener : listeners) {

      switch (event.getGroupKey()) {

        case APP_AUTH:
          listener.onAppAuthChanged((List<AppAuthData>) event.getSource(), event.getEventType());
          break;
        case PLUGIN:
          listener.onPluginChanged((List<PluginData>) event.getSource(), event.getEventType());
          break;
        case RULE:
          listener.onRuleChanged((List<RuleData>) event.getSource(), event.getEventType());
          break;
        case SELECTOR:
          listener.onSelectorChanged((List<SelectorData>) event.getSource(), event.getEventType());
          break;
        case META_DATA:
          listener.onMetaDataChanged((List<MetaData>) event.getSource(), event.getEventType());
          break;
        default:
          throw new IllegalStateException("Unexpected value: " + event.getGroupKey());
      }
    }
  }
}

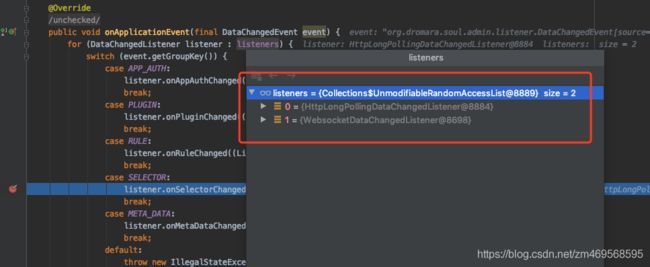

看到实现的是 ApplicationListener 就知道, 这是一个接收了 spring 事件的监听器, 借助 spring 消息通知机制, 以及自定义的事件类型完成调用解耦, 在此类统一做数据变动时的通知调用.

通过对这里的 debug, 找到发送事件的类 SoulClientRegisterServiceImpl 的 registerSpringMvc() 方法:

@Service("soulClientRegisterService")
public class SoulClientRegisterServiceImpl implements SoulClientRegisterService {

	private String handlerSpringMvcSelector(final SpringMvcRegisterDTO dto) {

    String contextPath = dto.getContext();
    SelectorDO selectorDO = selectorService.findByName(contextPath);
    String selectorId;
    String uri = String.join(":", dto.getHost(), String.valueOf(dto.getPort()));
    if (Objects.isNull(selectorDO)) {

      selectorId = registerSelector(contextPath, dto.getRpcType(), dto.getAppName(), uri);
    } else {

      selectorId = selectorDO.getId();
      //update upstream
      String handle = selectorDO.getHandle();
      String handleAdd;
      DivideUpstream addDivideUpstream = buildDivideUpstream(uri);
      SelectorData selectorData = selectorService.buildByName(contextPath);
      if (StringUtils.isBlank(handle)) {

        handleAdd = GsonUtils.getInstance().toJson(Collections.singletonList(addDivideUpstream));
      } else {

        List<DivideUpstream> exist = GsonUtils.getInstance().fromList(handle, DivideUpstream.class);
        for (DivideUpstream upstream : exist) {

          if (upstream.getUpstreamUrl().equals(addDivideUpstream.getUpstreamUrl())) {

            return selectorId;
          }
        }
        exist.add(addDivideUpstream);
        handleAdd = GsonUtils.getInstance().toJson(exist);
      }
      selectorDO.setHandle(handleAdd);
      selectorData.setHandle(handleAdd);
      //更新数据库
      selectorMapper.updateSelective(selectorDO);
      //提交过去检查
      upstreamCheckService.submit(contextPath, addDivideUpstream);
      //发送更新事件
      // publish change event.
      eventPublisher.publishEvent(new DataChangedEvent(ConfigGroupEnum.SELECTOR, DataEventTypeEnum.UPDATE,
                                                       Collections.singletonList(selectorData)));
    }
    return selectorId;
  }
}

这里调用了 upstreamCheckService.submit() , 这是后台服务节点缓存的关键了:

@Component
public class UpstreamCheckService {

  // 存储服务节点信息的缓存
	private static final Map<String, List<DivideUpstream>> UPSTREAM_MAP = Maps.newConcurrentMap();

  // 更新缓存的方法
  public void submit(final String selectorName, final DivideUpstream divideUpstream) {

    if (UPSTREAM_MAP.containsKey(selectorName)) {

      UPSTREAM_MAP.get(selectorName).add(divideUpstream);
    } else {

      UPSTREAM_MAP.put(selectorName, Lists.newArrayList(divideUpstream));
    }
  }
}

回到 SoulClientRegisterServiceImpl 调用链继续向上, 找到更上游的 SoulClientController 与其方法 registerSpringMvc() :

@RestController
@RequestMapping("/soul-client")
public class SoulClientController {


	@PostMapping("/springmvc-register")
  public String registerSpringMvc(@RequestBody final SpringMvcRegisterDTO springMvcRegisterDTO) {

    return soulClientRegisterService.registerSpringMvc(springMvcRegisterDTO);
  }
}

这里已经翻到 soul-admin 开放的http服务口, 这里是触发更新缓存的入口, 看这个路径有点熟悉, 在之前的分析文章 Soul网关源码分析-1期 中也有看到, 翻找后获知, 在HTTP服务启动并收集所有服务注解信息的SpringMvcClientBeanPostProcessor , 会使用这个路径发送它的服务信息:

public class SpringMvcClientBeanPostProcessor implements BeanPostProcessor {

  public SpringMvcClientBeanPostProcessor(final SoulSpringMvcConfig soulSpringMvcConfig) {

    String contextPath = soulSpringMvcConfig.getContextPath();
    String adminUrl = soulSpringMvcConfig.getAdminUrl();
    Integer port = soulSpringMvcConfig.getPort();
    this.soulSpringMvcConfig = soulSpringMvcConfig;
    // 这里写入路径
    url = adminUrl + "/soul-client/springmvc-register";
    executorService = new ThreadPoolExecutor(1, 1, 0L, TimeUnit.MILLISECONDS, new LinkedBlockingQueue<>());
  }

  @Override
  public Object postProcessBeforeInitialization(@NonNull final Object bean, @NonNull final String beanName) throws BeansException {

    if (soulSpringMvcConfig.isFull()) {

      return bean;
    }
    // 收集Spring controller相关注解
    Controller controller = AnnotationUtils.findAnnotation(bean.getClass(), Controller.class);
    RestController restController = AnnotationUtils.findAnnotation(bean.getClass(), RestController.class);
    RequestMapping requestMapping = AnnotationUtils.findAnnotation(bean.getClass(), RequestMapping.class);
    if (controller != null || restController != null || requestMapping != null) {

      String contextPath = soulSpringMvcConfig.getContextPath();
      // 收集soul自定义注解
      SoulSpringMvcClient clazzAnnotation = AnnotationUtils.findAnnotation(bean.getClass(), SoulSpringMvcClient.class);
      String prePath = "";
      if (Objects.nonNull(clazzAnnotation)) {

        if (clazzAnnotation.path().indexOf("*") > 1) {

          String finalPrePath = prePath;
          // 传送服务信息到 soul 后台
          executorService.execute(() -> post(buildJsonParams(clazzAnnotation, contextPath, finalPrePath)));
          return bean;
        }
        prePath = clazzAnnotation.path();
      }
      final Method[] methods = ReflectionUtils.getUniqueDeclaredMethods(bean.getClass());
      for (Method method : methods) {

        SoulSpringMvcClient soulSpringMvcClient = AnnotationUtils.findAnnotation(method, SoulSpringMvcClient.class);
        if (Objects.nonNull(soulSpringMvcClient)) {

          String finalPrePath = prePath;
          executorService.execute(() -> post(buildJsonParams(soulSpringMvcClient, contextPath, finalPrePath)));
        }
      }
    }
    return bean;
  }

  private void post(final String json) {

    try {

      String result = OkHttpTools.getInstance().post(url, json);
      if (Objects.equals(result, "success")) {

        log.info("http client register success :{} " + json);
      } else {

        log.error("http client register error :{} " + json);
      }
    } catch (IOException e) {

      log.error("cannot register soul admin param :{}", url + ":" + json);
    }
  }
}

现在来源查清楚了, 最重要的就是看看 soul-admin 是怎么通知网关更新缓存的了, 在 DataChangedEventDispatcher 的 onApplicationEvent() 打上断点, 看看调用 onSelectorChanged() 的listener 都有哪些.

HttpLongPolingDataChangedListener 的 onSelectorChanged() 未重写, 仍是使用 AbstractDataChangedListener 的方法, 也就是之前展示的 CACHE 缓存更新.

WebsocketDataChangedListener 则对方法进行了重写:

@Override
public void onSelectorChanged(final List<SelectorData> selectorDataList, final DataEventTypeEnum eventType) {

  WebsocketData<SelectorData> websocketData =
    new WebsocketData<>(ConfigGroupEnum.SELECTOR.name(), eventType.name(), selectorDataList);
  WebsocketCollector.send(GsonUtils.getInstance().toJson(websocketData), eventType);
}

具体的作用就是发送Websocket信息给网关端:

public class WebsocketCollector {


  private static final Set<Session> SESSION_SET = new CopyOnWriteArraySet<>();

	public static void send(final String message, final DataEventTypeEnum type) {

    if (StringUtils.isNotBlank(message)) {

      if (DataEventTypeEnum.MYSELF == type) {

        try {

          session.getBasicRemote().sendText(message);
        } catch (IOException e) {

          LOGGER.error("websocket send result is exception :", e);
        }
        return;
      }
      for (Session session : SESSION_SET) {

        try {

          // 通过session会话, 发送文本信息
          session.getBasicRemote().sendText(message);
        } catch (IOException e) {

          LOGGER.error("websocket send result is exception :", e);
        }
      }
    }
  }
}

这里遍历了所持有的 session 集合, 发送文本信息, 以下截图可以看到, 传出json的handler 里有注册服务的信息:

到这里 HTTP服务启动时的探活研究就结束了, 还留有一个小课题, 就是追溯 soul 后台与 soul 网关的Websocket通信建立, 这块我会专门开一期去分析两者的通信, 包括 Websocket 以外的方式.

HTTP服务关闭时探活

上一个分析完毕后, HTTP服务关闭时探活其实就很好分析了, 关键在 WebsocketCollector 上, 断点它的 send() 方法并将 HTTP 服务关闭, 即可追溯到调用者.

最终在 UpstreamCheckService 类这里, 发现的 Websocket 通信调用:

@Component
public class UpstreamCheckService {


  @PostConstruct
  public void setup() {

    // ...
    if (check) {

      // 开启定时器, 10秒钟一次检测, 调用 scheduled()
      new ScheduledThreadPoolExecutor(Runtime.getRuntime().availableProcessors(), SoulThreadFactory.create("scheduled-upstream-task", false))
        .scheduleWithFixedDelay(this::scheduled, 10, scheduledTime, TimeUnit.SECONDS);
    }
  }

  private void scheduled() {

    if (UPSTREAM_MAP.size() > 0) {

      // 每个注册的服务节点发起检测
      UPSTREAM_MAP.forEach(this::check);
    }
  }

  private void check(final String selectorName, final List<DivideUpstream> upstreamList) {

    List<DivideUpstream> successList = Lists.newArrayListWithCapacity(upstreamList.size());
    for (DivideUpstream divideUpstream : upstreamList) {

      // 直接请求侦测, 判断是否节点存活
      final boolean pass = UpstreamCheckUtils.checkUrl(divideUpstream.getUpstreamUrl());
      if (pass) {

        successList.add(divideUpstream);
      }
    }
    if (successList.size() == upstreamList.size()) {

      return;
    }
    if (successList.size() > 0) {

      UPSTREAM_MAP.put(selectorName, successList);
      updateSelectorHandler(selectorName, successList);
    } else {

      // 检测到服务下线删除缓存
      UPSTREAM_MAP.remove(selectorName);
      updateSelectorHandler(selectorName, null);
    }
  }

  private void updateSelectorHandler(final String selectorName, final List<DivideUpstream> upstreams) {

    SelectorDO selector = selectorService.findByName(selectorName);
    if (Objects.nonNull(selector)) {

      SelectorData selectorData = selectorService.buildByName(selectorName);
      if (upstreams == null) {

        selector.setHandle("");
        selectorData.setHandle("");
      } else {

        String handler = GsonUtils.getInstance().toJson(upstreams);
        selector.setHandle(handler);
        selectorData.setHandle(handler);
      }
      selectorMapper.updateSelective(selector);
      //发送更新事件
      // publish change event.
      eventPublisher.publishEvent(new DataChangedEvent(ConfigGroupEnum.SELECTOR, DataEventTypeEnum.UPDATE,
                                                       Collections.singletonList(selectorData)));
    }
  }
}

服务下线的检测方式, 就是定时请求检测, 并广播事件给所有监听器, 其中就包括 Websocket 监听器, 它会通知网关服务已下线.

总结下, UpstreamCheckService 是维护 soul-admin 注册服务节点的缓存, 它的 HTTP 注册探活是服务注册那一刻, 去更新的缓存数据, 而 它的 HTTP 关闭探活则是定时器请求节点判断活性.
