【多进程通信】Binder机制

• Binder机制
  简单理解Binder机制的原理

这个类是Android中定义的一个类，它是能进行远程操作的对象的一个基类，一个轻量级的远程过程调用机制的核心部分在IBinder类中定义。这个类是一个IBinder类的实现，为创建一个本地实现对象提供了标准的支持。
大多数开发者都不会直接去实现这个类，而是用aidl工具去描述所需的接口，让它产生适当的子类。你可以从Binder类直接实现自定义的RPC协议，或者简单地实例化一个原始的Binder对象，用来能够跨进程共享的一个标志(token)。

1、Linux内核的基本知识

• 进程隔离/虚拟地址空间：进程间是不可以共享数据的，相当于被隔离，每个进程被分配到不同的虚拟地址中
• 系统调用：Linux内核对应用有访问权限，用户只能在应用层通过系统调用，调用内核的某些程序
• binder驱动：它负责各个用户的进程，通过binder通信内核来进行交互的模块

2、为什么使用Binder

• 性能上，相比传统的Socket更加高效。Binder数据拷贝只需要一次，而管道、消息队列、Socket都需要2次
• 安全性高，支持协议双方互相校验。Socket通信ip地址是客户端手动填写的，都可以进行伪造；而Binder机制从协议本身就支持对通信双方做身份校验，因而大大提升了安全性。

为什么Binder只进行了一次数据拷贝？
Linux内核实际上没有从一个用户空间到另一个用户空间直接拷贝的函数，需要先用copy_from_user()拷贝到内核空间，再用copy_to_user()拷贝到另一个用户空间。为了实现用户空间到用户空间的拷贝，mmap()分配的内存除了映射进了接收方进程里，还映射进了内核空间。所以调用copy_from_user()将数据拷贝进内核空间也相当于拷贝进了接收方的用户空间，这就是Binder只需一次拷贝的‘秘密’。

3、Binder通信模型


• Service服务端通过Binder驱动在ServiceManager的查找表中注册Object对象的add方法
• Client客户端通过Binder驱动在ServiceManager的查找表中找到Object对象的add方法，并返回proxy的add方法，add方法是个空实现，proxy也不是真正的Object对象，是通过Binder驱动封装好的代理类的add方法
• 当Client客户端调用add方法时，Client客户端通过Binder驱动将proxy的add方法，请求ServiceManager来找到Service服务端真正对象的add方法，进行调用

带你简单理解Binder

Binder是Android中的一个类，它实现了IBinder接口。从IPC（Inter-Process Communication）角度来说，Binder是Android中一种跨进程通信方法，Binder还可以理解为一种虚拟的物理设备，它的设备驱动是/dev/binder，该通信方式在Linux中没有；从AndroidFramework角度来说，Binder是ServiceManager连接各种Manager（ActivityManager、WindowManager，等等）和相应ManagerService的桥梁；从Android应用层来说，Binder是客户端和服务端进行通信的媒介，当bindService的时候，服务端会返回一个包含了服务端业务调用的Binder对象，通过这个Binder对象，客户端可以获取服务端提供的服务或者数据，这里的服务包括普通服务和基于AIDL的服务。

1.既然是跨进程，那么Client端是如何准确找到相对应的Server端所在的进程？
2.有一定计算机基础的人都应该明白，两个进程间的内存是不共享的，那么Binder又是如何将对象从一个进程传递到另个一进程呢？
3.当Client持有了远端进程“对象”时，调用该对象具体函数，Server进程的对应函数会得到执行，这个也是解释不通的。

第一个问题：在AIDL转换成的java文件中，有一个常量DESCRIPTOR，这个常量是Binder的唯一标识，一般用当前的Binder的类名表示，通过这个常量就可以找到对应的进程。第二个问题：对象是通过序列化在不同进程间进行通信的，只要对象实现了Parcelable接口，就可以进行序列化，Parcelable具体使用不在本文讨论范围。第三个问题：通过第二个问题我们已经了解到，对象需要进行序列化，才能在两个进程间进行通信，那也就是说，两个进程拿到的对象并不是一个对象，回到第三个问题本身，要实现跨进程的调用，那么这两个对象之间肯定是有联系的，通过什么进行联系呢，肯定是要通过Binder来进行跨进程间的调用。


先看一下Client、Service、ServiceManager三者之间的关系：

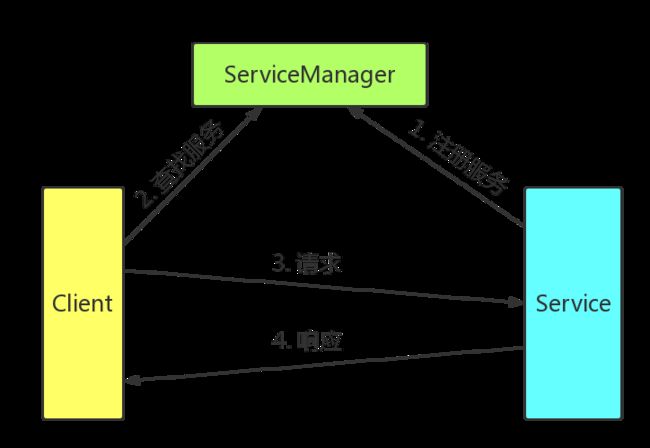

Client、Service、ServiceManager三者之间的关系

当Service创建的时候，首先在ServiceManager中注册一下地址，Client在ServiceManager中查找对应Service的地址，然后根据地址进行请求，Service做出响应。
上图简单介绍了以下三者时间的关系，当然真正的关系不是这么简单的，涉及到Framework层、JNI层、Native层和Kernel层

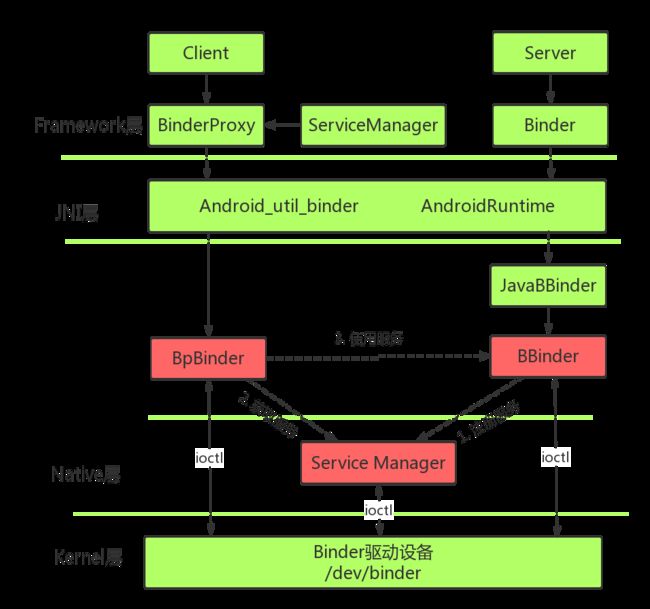

Binder架构

从上图中可以看到，真正实现跨进程通信是在Kernel层。我们平时说Binder相对于其他的进程间通信方式的优点是，在多进程间传递数据时，只会进行一次数据拷贝，这样的说法是是有歧义的。在Kernel层这样说是对的，但是从Framework到Kernel，Kernel到Framework都会进行内存拷贝。也就是上图的ioctl方法。

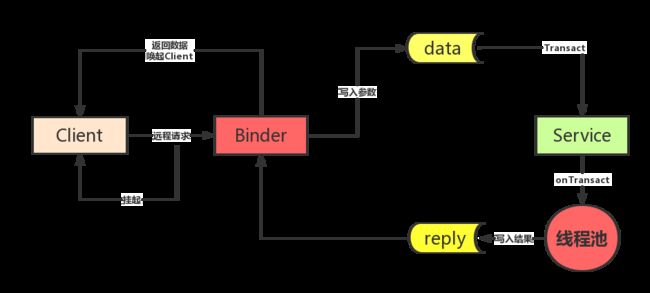

服务端跨进程的类都要继承Binder类。我们所持有的Binder引用(即服务端的类引用)并不是实际真实的远程Binder对象，我们的引用在Binder驱动里还要做一次映射。也就是说，设备驱动根据我们的引用对象找到对应的远程进程。客户端要调用远程对象函数时，只需把数据写入到Parcel，在调用所持有的Binder引用的transact()函数，transact函数执行过程中会把参数、标识符（标记远程对象及其函数）等数据放入到Client的共享内存，Binder驱动从Client的共享内存中读取数据，根据这些数据找到对应的远程进程的共享内存，把数据拷贝到远程进程的共享内存中，并通知远程进程执行onTransact()函数，这个函数也是属于Binder类。远程进程Binder对象执行完成后，将得到的写入自己的共享内存中，Binder驱动再将远程进程的共享内存数据拷贝到客户端的共享内存，并唤醒客户端线程。整个过程就完美解释了两个进程间为什么能够进行通信，所有的实现都是在Kernel层去实现，屏蔽了细节，我们只需要实现Binder接口就可以轻松的实现跨进程通信了。

getSystemService(getApplication().WINDOW_SERVICE);函数内部原理就是向ServiceManager查询标识符为getApplication().WINDOW_SERVICE的远程对象的引用。即WindowManager对象的引用，这个引用的真正实现是WindowManager的某个代理。得到这个引用后，在调用addView时，真正的实现是在代理里面，代理把参数打包到Parcel对象中，然后调用transact函数（该函数继承自Binder），再触发Binder驱动的一系列调用过程，在Binder驱动实现原理一节中有具体介绍，忘记了的同学可以返回继续看。关于Binder的代理对象，可以参考AIDL工具生成的代码
