工地塔吊无线网络传输方案

一、方案背景

随着近年来地产行业的风生水起，建筑行业工程塔吊被大量使用。由于塔吊违规超限作业和塔吊碰撞等引发的各类塔吊运行安全事故频频出现，造成了巨大的生命、财产损失。安全生产的概念深入人心，人们对安全生产的要求也越来越高。诸多安全事故的教训和经验表明：必须对塔吊的使用过程和行为进行有效的监管，才能切实控制设备运行过程中的危险因素，预防和减少塔吊安全生产事故的产生。如何保证施工人员的人身安全，工地的建筑材料和设备等财产安全，是施工单位管理者一直以来首要关心的问题。

二、技术要求
1、实时监控和记录工地运作信息，对塔吊使用过程和行为及时进行有效的监管。
2、对工地上的活动人员实现追踪查看，提供高清画质可分辨可疑人员特征，以避免外人进入工地盗取建筑材料。
3、必须保证图像清晰，每个塔吊上的高清摄像机应保证有3-4M的带宽，并且没有延时，不会掉包，没有压缩损耗。
4、塔吊只是阶段性的工程，所以无线监控工程最好具备可重复利用的特点，以便于节省工程成本。

建筑塔吊环境特点及问题：
1、周围可能会存在2.4G频段干扰问题；
2、建筑塔吊在使用无线网桥进行点对点传输或点对多点传输时，个别点中间可能会有阻挡；
3、塔吊一般较高，雷雨天气时容易遭受雷电袭击，要求设备除了具备户外防护等级外还要配备雷电防护。
4、在塔吊上安装无线网桥及监控摄像头时要考虑供电的问题，工地中的电力系统可能会不稳定，大型器械比较多，工地应该配置稳压器来保护电子设备。
三、方案分析
1、主控中心和每个塔吊采用AR9344方案的5.8G网桥，可很好地避开信号干扰。采用点对点或点对多点的方式进行无线传输。
2、我们的无线网桥传输距离为5公里，可以带6-10个130W的摄像头。
3、个别有阻挡、不可视的点位，可利用中继模式来解决。但不可以中继多次，中继后带宽都会相应衰减。
4、塔吊的顶部必须安装避雷针，避雷针要有良好的接地，以保护雷电及时流入大地。我们全系网桥都自身配备雷电防护功能，确保设备在雷雨天气也能正常运行。
5、塔吊上面为监控摄像头供电不太方便，全系网桥都具备POE输出供电功能，可通过网线为监控摄像头供电，省去了工程供电难的麻烦。

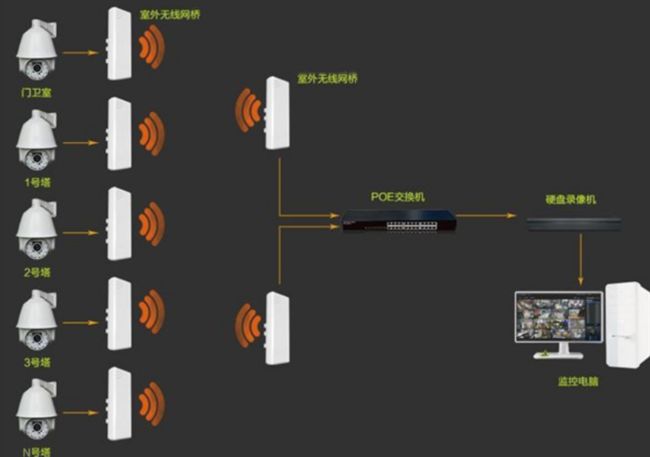

6、塔吊上的网桥设备设置为终端模式，监控中心的网桥设置为AP发射模式，塔吊上监控摄像头监控到的画面通过网桥设备传输到监控中心，可及时了解塔吊施工现场情况。在多台设备点对多点传输的情况下要用到POE交换机，我们也可以提供8口和24口的POE千兆交换机（具体需求可根据实际工程需要进行选择）
四、方案优势
1、清除安防监控死角，使用5G网桥保障传输的稳定性，监控画面清晰流畅，不断片不掉包；
2、远程同步实时监控，录像并显示塔吊周边施工状态，为安全生产做足充分的保障；
3、可统一集中管理与调试，节约了大量时间与人力成本；
4、工程安装调试快速灵活，能迅速响应需求，并且在工程竣工之后设备可重复循环使用，节省工程成本；

五、安装注意事项

网桥设备的安装需要考虑两个因素：高度、 角度

1、安装高度

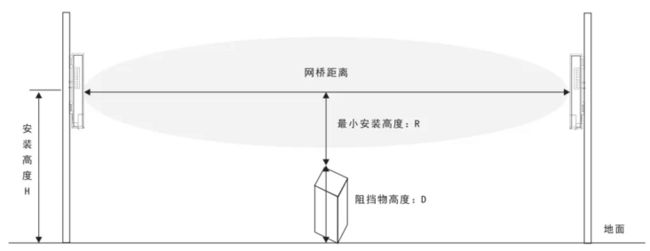

产品安装高度的基本原则就是在产品覆盖角度内两点之间无障碍阻挡， 若两点之间明显有障碍物阻挡， 需要提高安装高度达到稳定传输的目的。如下图：网桥安装高度需要满足H≥R+D

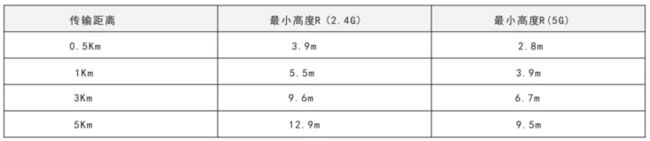

其中最小安装高度R的典型参考值如下表；

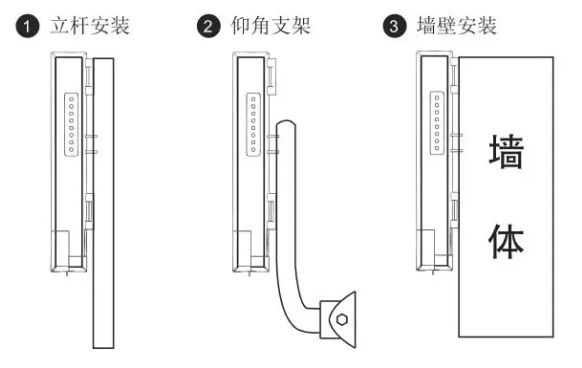

比如：某两点之间相距lKM, 其中有1个5米高的建筑， 那么两端的2.4G无线网桥的最佳安装高度为5+5. 5约为10. 5米。通常可以将无线网桥安装在建筑物的楼顶， 或通过一些辅助支架、立杆等提升安装高度。

2、产品安装角度

无线网桥使用的天线是定向天线， 所以在安装过程中需要将双方的天线对准， 安装角度的基本原则就是， 在产品安装高度合适的情况下， 两个产品中心尽可能地对准。具体做法就是两端方向大致对好后， 一端固定， 另外一端小幅度的向左或向右微调， 直至信号灯的信号强度值最大。

本方案是针对室外塔吊工程无线监控方案做了简单介绍，无线网桥系列可适用于更多的户外场景，包括：景区公园、驾校、小区工厂、仓库学校、油田港口、森林防火等，具体的安防监控及室外无线传输覆盖方案要结合现场环境制定。
