Mach-O 文件一

MachO文件

官方介绍总共有11种格式! 是 Mach Object的缩写,是Mac\iOS 上用于存储程序,库的标准格式!

常见的格式:

• 1.可执行文件
• 2.objcet
  • .o 文件(目标文件)
  • .a 静态库文件.其实就是N个.o文件的集合
• 3.DYLIB: 动态库文件
  • dylib
  • framework
• 4.动态连接器，dynamic linker
• 5.DSYM ：分析 APP 崩溃信息。

演示 C 文件 —> 可执行文件（C 语言基础知识）

1. 新建一个 test.c 的 C 文件，写一个方法：

int main(){
    printf("测试一下");
    return 0;
}

2. 编译一下：

clang -c test.c

即生成 test.o 文件。

3. 再通过 file 命令查看一下：

file test.o

既可以看到，test.o 为 Mach-O 文件，object 文件
test.o: Mach-O 64-bit object x86_64

但是不是一个可执行的文件，怎么变成一个可执行的文件呢？

4. 通过 clang 链接一下目标文件 test.o 即可：

clang test.o

这时，text.c 就转变成一个 a.out 的可执行文件。

5. 执行

./a.out

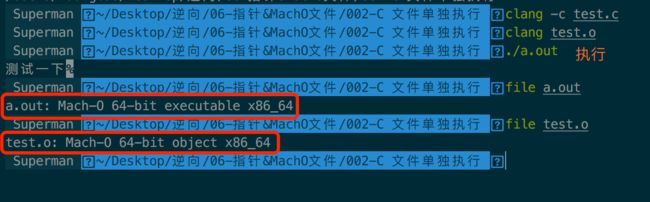

转换执行过程

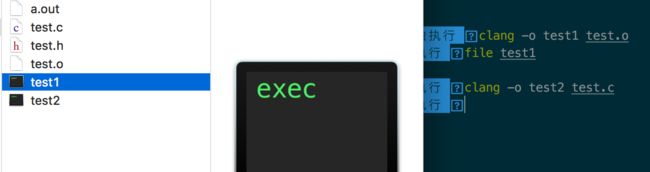

补充：

clang -o test1 test.o
链接 test.0 目标文件，生成 test1 的可执行文件

2. 同 1

clang -o test2 test.c
直接一次性将源文件生成 test2 的可执行文件


3. 同时将多个源文件生成一个可执行文件：

clang -o Demo test.c test1.c
先后顺序无关，文件间方法声明相互调用

4. 同时将多个源文件生成一个.0 目标文件：

clang -c test.c test1.c

静态库

find . -name "*.a"
在当前目录中查找名字 .a 扩展名的 静态库。

find /usr/lib -name "*.dylib"
在指定目录下查找动态库

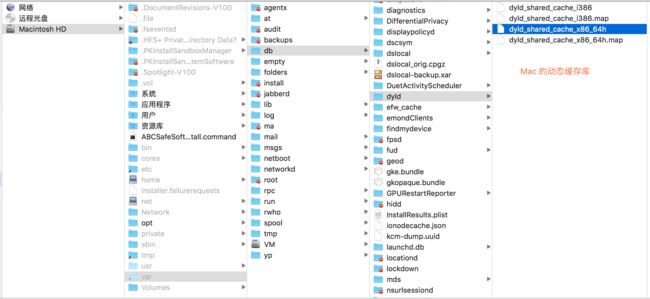

动态库共享缓存

为了提高性能,系统的动态库文件都存在了动态库共享缓存里面!

Mac

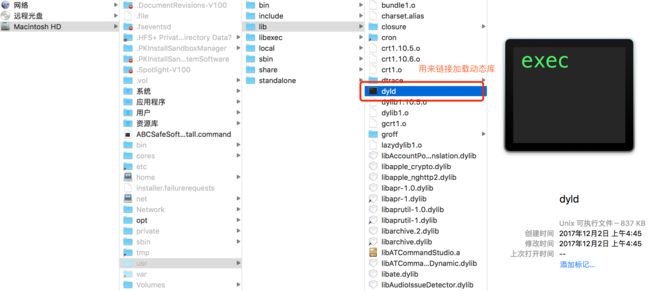

动态加载器/连接器(dyld)

• dynamic linker
• dynamic loader


文件类型

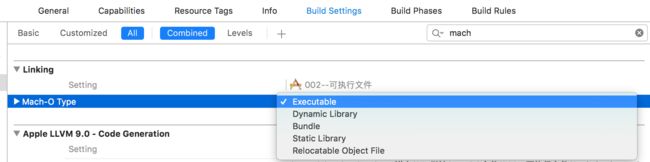

Xcode 中的 Mach-O 文件类型

Mach-O 文件类型

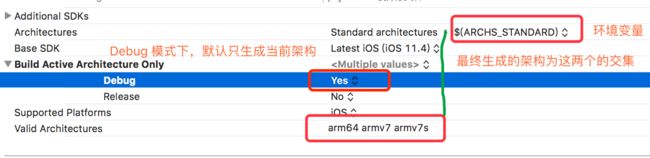

Mach-O 文件编译架构：

• Debug 模式：

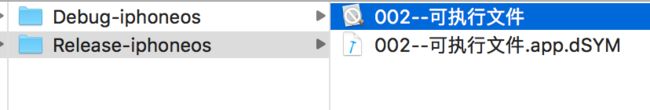

  手机链接编译，查看 002--可执行文件.app 找到可执行文件，查看：

file 002--可执行文件

002--可执行文件: Mach-O 64-bit executable arm64


符号表文件中的可执行文件类型

• Release 模式：
  会生成 armv7 和 arm64 两种架构。11.4 还是一样的arm64
  开始测试还是arm64，是因为版本的问题，切换到 10.3 就是两种了，如下：



环境变量一般为：arm64 和 armv7.

拆分二进制文件

同时包含了多个架构的二进制文件叫做 通用二进制文件

lipo 经常用于整合静态库

瘦身

• 拆分名字为 macho_armv7 的 armv7 版本。

$ lipo 002--可执行文件 -thin armv7 -output macho_armv7

• 拆分名字为 macho_arm64 的 arm64 版本。

$ lipo 002--可执行文件 -thin arm64 -output macho_arm64

整合

• 合并为 arm64 和 armv7 的版本。

$ lipo -create macho_armv7 macho_arm64 -output machO_v7_64

附：lipo命令

lipo 是一个在 Mac OS X 中处理通用程序（Universal Binaries 即 通用二进制文件）的工具。

使用 lipo 命令来查看整合静态库

1. 查看静态库支持的CPU架构

lipo -info libname.a(或者libname.framework/libname)

如：lipo -info macho_arm64

2. 静态库拆分

lipo 静态库源文件路径 -thin CPU架构名称 -output 拆分后文件存放路径（名称）

• 架构名为armv7/armv7s/arm64等，与lipo -info 输出的架构名一致

如上面的：
$ lipo 002--可执行文件 -thin arm64 -output macho_arm64

3. 合并静态库

合并多个静态库
lipo -create 静态库存放路径（名称）1 静态库存放路径2 ... -output 整合后存放的路径

framework 合并(例util.framework)
lipo -create arm7/util i386/util -output util.framework
