迅为iMX6开发板-Ubuntu-CAN测试使用文档

本文档介绍的是迅为iMX6开发板在Ubuntu 系统环境下 iTOP-iMX6 CAN 实验调试步骤。给用户提供了

“can_libs.rar”、“can_tools.zip”和“iTOP-iMX6-Ubuntu-CAN_V1.0.rar”压缩包，分

别是 can 工具需要的库文件、can 工具二进制文件以及 can 实验 C 程序源码。

CAN 是 Controller Area Network 的缩写，是 ISO 国际标准化的串行通信协议。近年

来，其所具有的高可靠性和良好的错误检测能力受到重视，被广泛应用于汽车计算机控制系统

和环境温度恶劣、电磁辐射强和振动大的工业环境。

1 硬件连接

作者测试 can，使用的是两块 iTOP-iMX6 开发板。板子是 can 的+连接+，-连接-，如下

图所示。

2 canconfig 工具配置

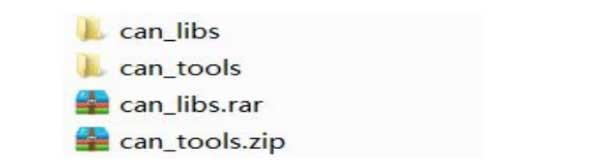

首先配置工具和库文件，将压缩包“can_libs.rar”、“can_tools.zip”和

“can_libs_more.zip”解压得到“can_tools”、“can_libs”以及“”can_libs_more，拷

贝解压出来的文件到 tf 卡或者 u 盘，如下图所示（下图中缺少 can_libs_more）。

然后将 tf 卡或者 u 盘挂载到开发板上（参考使用手册 11.3.3 小节），如下图所示。

拷贝工具软件到/bin 目录下，使用命令“cp -r can_tools/* /sbin/”，另外使用命令

“chmod 777 /sbin/can*”将/bin 下的 can*文件权限修改为 777，。

使用命令“cp -r can_libs/* /lib/”拷贝库文件到/lib 目录下，如下图所示。

使用命令“cd /lib”进入到/lib 目录，使用“ln -s libsocketcan.so.2.2.1

libsocketcan.so”和“ln -s libsocketcan.so.2.2.1 libsocketcan.so.2”命令，生成链接文

件，如下图所示。

然后将“can_libs_more”中的三个文件也拷贝到“/lib”下，Ubuntu 和其它系统主要

区别就是缺少这三个库文件，其它一模一样。最后需要使用 chmod 命令，将所有新添加库的

权限修改为 777。

3 测试软件的使用

将“iTOP-iMX6-Ubuntu-CAN_V1.0.rar”解压后的目录的可执行文件“can_test”拷贝

到 U 盘上，如下图所示。

然后使用命令“mount /dev/udisk /mnt/disk/”将 u 盘挂载到开发板上，使用命令

“cp -r /mnt/disk/can_test /topeet/”将可执行文件拷贝到“/topeet”目录下，使用命令

“umount /dev/udisk”解除挂载，如下图所示。

在一块开发板上，先使用命令“./can_test -r can0”，运行接收程序，如下图所示。

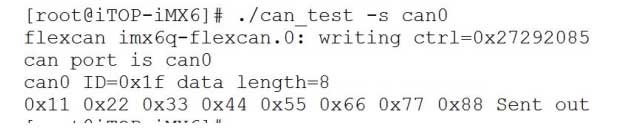

然后在另一块开发板上，先使用命令“./can_test -s can0”，运行发送程序，如下图所

示。

第一个开发板会接收到发来的信息，如下图。
