嗨，大家好！本周科迅教育课堂又开始啦！今天小迅姐姐为大家推荐的干货是《CAD制图前需要的准备步骤有哪些？》。知道大家等不及了，下面就请科迅教育室内设计专业资深老师来给大家详细介绍。速来学习吧！

初次用CAD制图前有那些步骤是要提前操作好的呢？这样可以确保制图的准确性与可操作性，能避免在制图中不必要的麻烦。

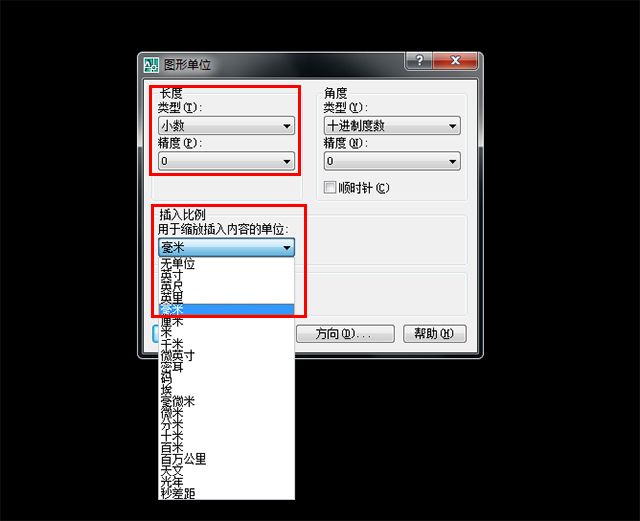

第一步，设定单位：CAD的单位一般为毫米，初次使用时可以调一下看看是不是单位设定对了，如果不是毫米制图后来也是麻烦的。键盘上输入UN调出单位选项对话框，选为毫米，点击确定（如图1）

图1

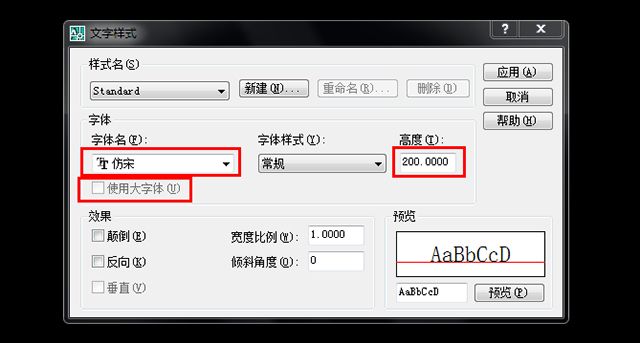

第二步：调整文字样式：文字样式的快捷键是ST空格，CAD图中的文字样式都是有规定的，选择字体及文字高度（如图2）

图2

先把使用大字体勾选去除，在选择字体名仿宋体，文字高度设置为200.

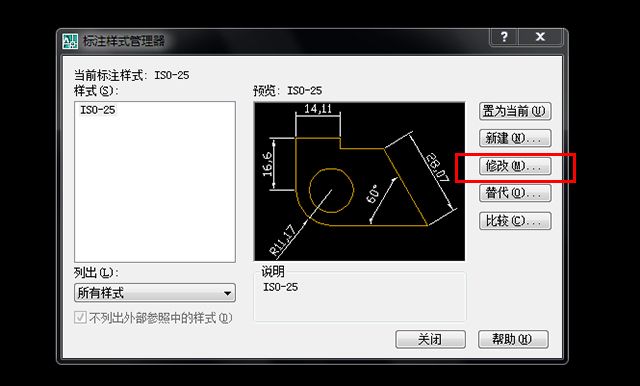

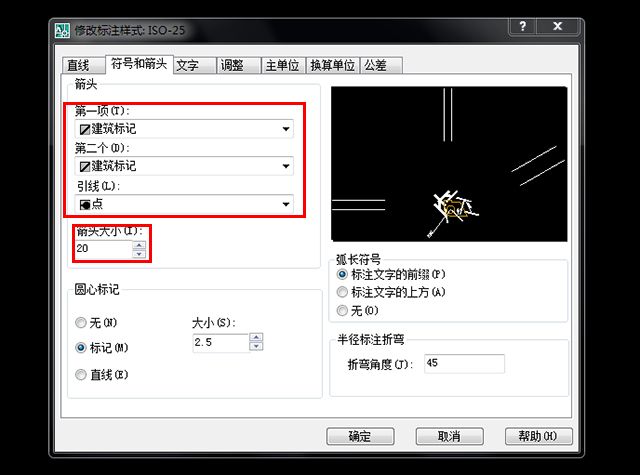

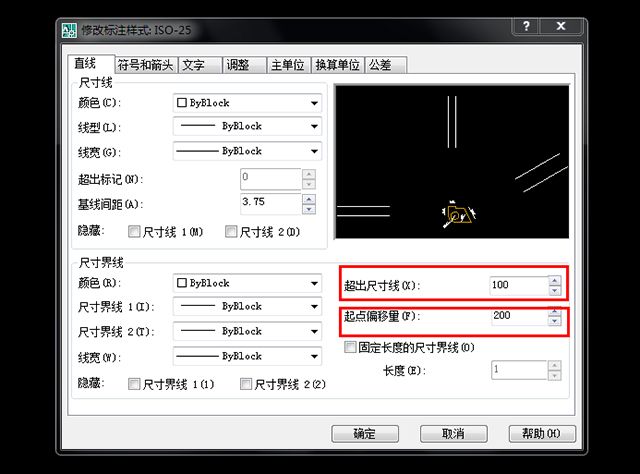

第三步，标注样式：快捷键D调出标注样式管理器，点击修改，调整线，符号和箭头，这样也可以调整文字样式。线中超出尺寸线设置为100，起点偏移量设置为200，设置建筑标记，箭头为20。置为当前。如图3、图4、图5

图3

图4

图5

设置文字，文字高度为200，文字位置（垂直选择外部），从尺寸线偏移设置为100，文字对齐（选择与尺寸线对齐）。如图6

图6

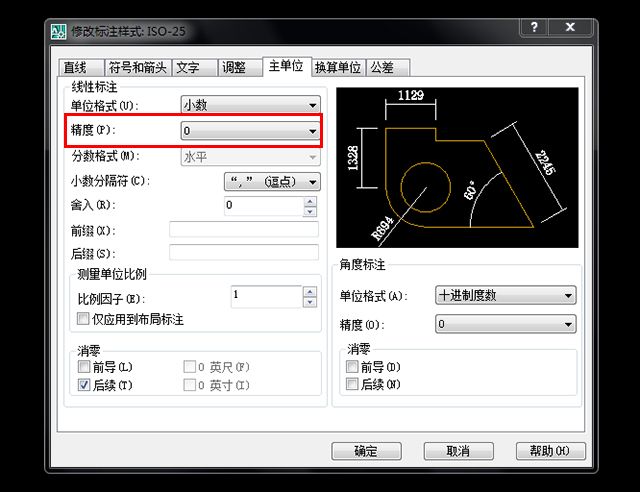

主单位设置：精度为0 如图7

图7

第四步：图层设置：CAD作图必须要有图层设置，这一步很重要，每次开始做之前都要设置好。LA空格，编辑新图层，可以根据自己的需要创建图层及图层的标注和颜色。需要用那一层勾选就可以了。如图8

图8

做好了以上的准备就可以开始制图了，有了以上步骤相信会给制图的过程带来一定的方便。

以上就是关于CAD制图前需要的准备步骤的全部内容，大家学会了吗？
