本文讲述的是如何从零开始，使用keil建立一个简单的STM32的工程，并闪烁LED灯，给小白看。

第零步，当然首先你得有一个STM32的板子，其IO口上接了一个LED。。。

第一步，建立一个文件夹0.0

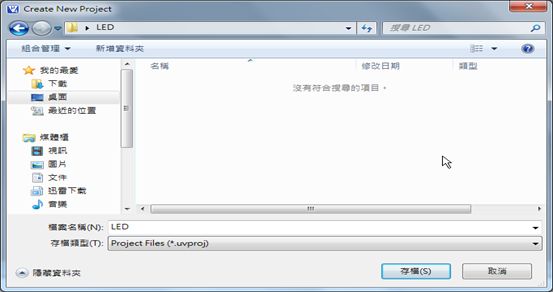

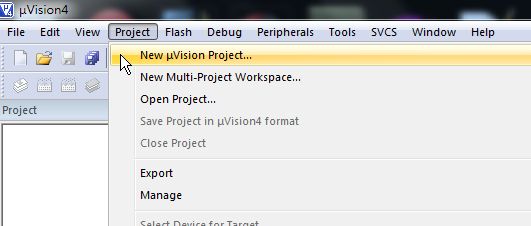

第二步，打开keil，建立工程

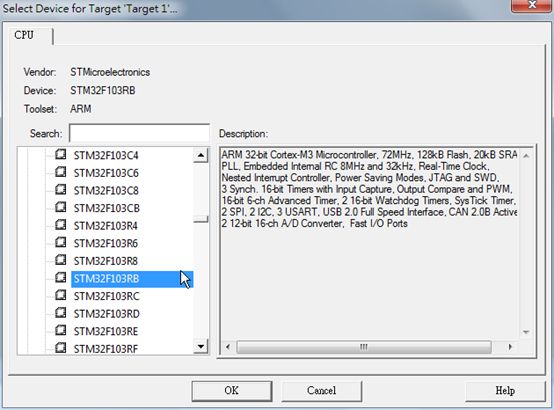

在弹出来的对话框中选择你所用的STM32的芯片。

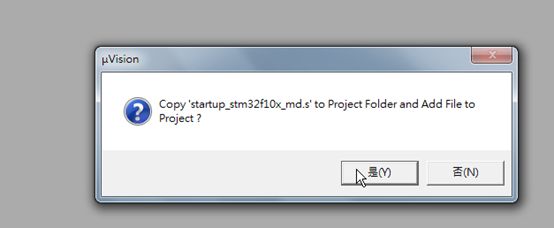

在接下来弹出来的对话框中选择是，这样keil就帮我们建立好了启动文件。

第三步，新建一个main.c文件，并添加到工程中。

点击New按钮，建立一个文本文件。

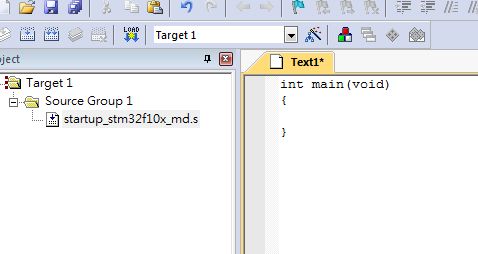

在建立的文本文件中输入C中的main函数

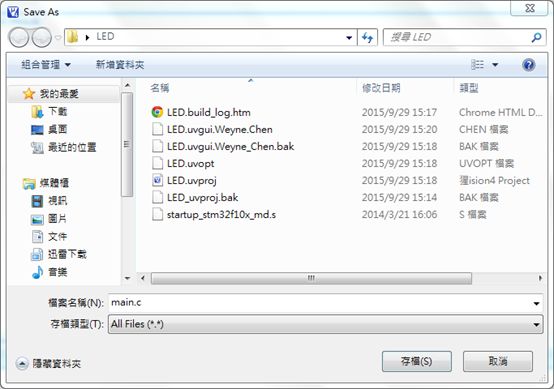

点击保存

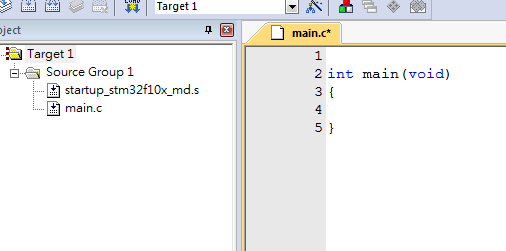

保存后，将文件添加到工程中

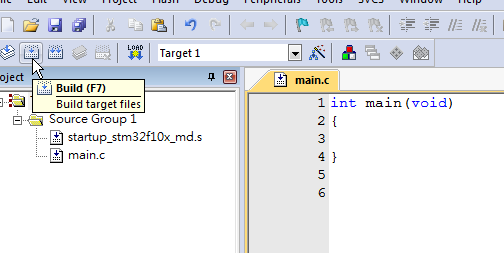

第四步，点击编译

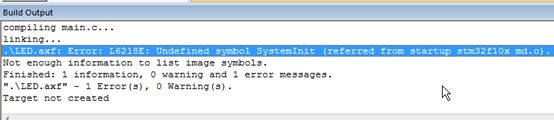

可以看到keil有报错

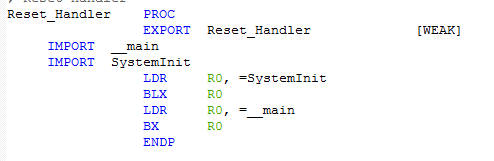

错误信息为：没有定义的符号SystemInit，这是因为在启动文件中有调用SystemInit函数，但是我们没有定义它，如下图：

暂时不用理会上述启动文件中汇编的含义，只需在main.c中添加该函数即可消除该错误。

修改后再编译，程序没有报错了。至此，一个STM32的工程就建立完成了。

第五步，将下面的代码复制粘贴

下面一段是对代码的简单讲解，可不用太深入。

/

STM32 GPIO输出高低电平的完整流程如下：

配置时钟→配置IO口→IO口输出高地电平

1，STM32的时钟是可以PLL的。但是我这里为了简化操作，就不配置，只使用默认的时钟----内部8MZH振荡器。

2，硬件上，我的LED灯是接到PA8。那么，我要怎么控制PA8呢？

STM32不能像单片机一样，一上来就能操作IO口。要操作STM32的IO口，首先要配置IO口。

void LEDInit(void)

{

RCC->APB2ENR|=1<<2;

GPIOA->CRH&=0XFFFFFFF0;

GPIOA->CRH|=0X00000003;

}

其中RCC->APB2ENR|=1<<2;是使能GPIOA的时钟。若是要使能GPIOB的时钟则是RCC->APB2ENR|=1<<3;其他的以此类推。

GPIOA->CRH&=0XFFFFFFF0;

GPIOA->CRH|=0X00000003;

是配置PA8为推挽输出，50MHZ。

若是要设置PA9则是：

GPIOA->CRH&=0XFFFFFF0F;

GPIOA->CRH|=0X00000030;

其他的以此类推，若是PA0~PA7则将CRH改为CRL就行。

若是要配置其他GPIO口，将GPIOA改成GPIOB，GPIOC。。。就行。,

3，我们知道51单片机是可以单独控制每个IO口的，STM32也可以做到，这个机制叫做Bit-Bond。

参考《Cortex-M3权威指南》可知道，只要找到PA8输出寄存器在Bit-Bond的地址，即可操作PA8的输出。地址的计算方法如下图：

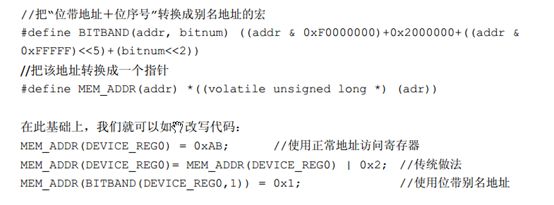

《Cortex-M3权威指南》还给出了C语言宏定义的方法，我们可以直接使用。

/

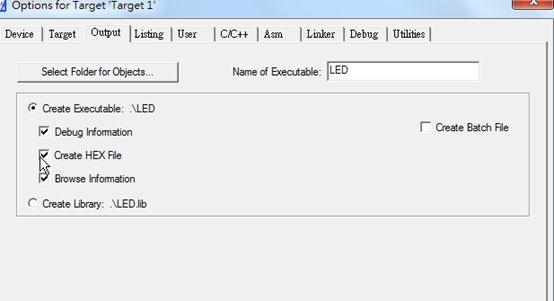

将上述代码输入后，点开配置选项，配置如下：

勾上 Create HEX File

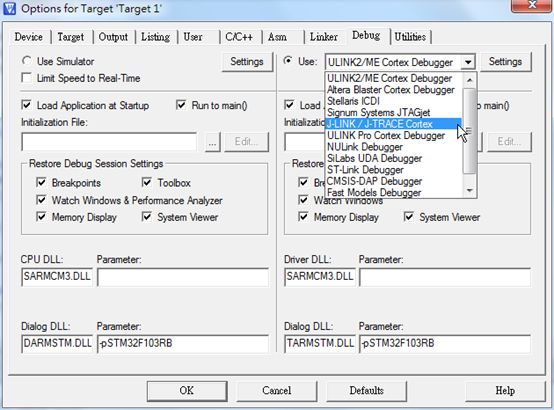

选择J-Link下载工具

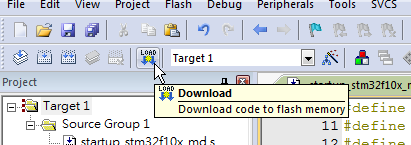

再次build，然后下载就大功告成啦。

综上可以看出，若是不配置STM32的PLL，那么相对于51单片机，STM32闪烁LED灯只不过多了一个步骤----配置GPIO口为输出而已。
