【飞控开发基础教程10】疯壳·开源编队无人机-PID 基础原理

COCOFLY教程
——疯壳·无人机·系列
PID 基础原理





    图1


    一、PID 简介
    PID 控制是自动控制系统中最常用的一种控制手段，它的诞生主要是为了解决自动控制系统的快、稳、准的问题。
    PID 控制中的 P 指的是 Proportion（比例），即对输入的偏差乘以一个系数； I 指的是 Integral（积分），即对输入偏差进行积分运算；而 D 指的是 Derivative（微分），即对输入偏差进行微分运算。通过比例、积分、微分结合适当的反馈就可以形成一套稳定的闭环调节系统。如下图所示为 COCOFLY 的 PID 控制器的结构图。


    图2
    其中期望角度（高度）由遥控器提供，角度环（高度环）以及角速度环（高速度环）由 PID 代码处理，STM32 输出四路 PWM 到无人机的电机控制端口， IMU（惯性测量单元）以及飞行姿态提供反馈值。
    二、PID 控制原理
    PID 控制的过程，其实是不断纠正偏差的过程，其中的偏差=当前被控对象的反馈值-设定的期望值。
    这里举一个比较简单又经典的 PID 控制的例子，比如需要控制一个机器人以 PID 的方式向前行走 110 步，然后停下来。此时这个 110 步则是设定的期望值。
    如果按照 P 比例控制，也就是控制机器人按照一定的比例走，然后停下。比如比例系数为 108，则走一次就走了 108 步，再走一次的话就超过 110 步了，所以就不走了。从这里可得知 P 比例控制是一种最简单的控制方式，控制器的输出与输入误差信号成比例关系。但是仅有比例控制时系统输出存在稳态误差。比如上面的只能走到 108，或者超过 108 步，无论怎样都走不到 110。
    为了消除稳态误差，在控制器中必须引入“积分项 I”。积分项对误差的影响取决于时间的积分，随着时间的增加，积分项会增大。这样，即便误差很小， 积分项也会随着时间的增加而加大，它推动控制器的输出增大，从而使稳态误差进一步减小，直到等于 0。即在“积分项 I”控制中，控制器的输出与输入误差信号成正比关系，且比例+积分（PI）控制器可以使系统在进入稳态后无稳态误差。
    也就是说，如果按照 PI（比例、积分）控制的方式，则是控制机器人按照一定的步伐走到 112 步然后回头接着走，走到 108 步位置时，然后又回头向 110
    步位置走。在 110 位置处来回晃荡几次，最后停在 110 步的位置。
    微分项，主要用于预判误差变化的趋势从而作出对应的改变。在自动控制系统在克服误差的调节过程中可能会出现振荡甚至失稳，原因是存在较大惯性组件（环节）或滞后组件，具有抑制误差的作用，其变化总是落后于误差的变化。解决的办法是使抑制误差作用的变化“超前”，即在误差接近于零时，抑制误差的作用就应该是零。这就是说，在控制器中仅引入“比例 P”项往往是不够的， 比例项的作用仅是放大误差的幅值，而目前需要增加的是“微分项”，它能预测误差变化的趋势。这样，具有比例+微分的控制器就能够提前使抑制误差的控制作用等于零，甚至为负值，从而避免了被控量的严重超调。所以对有较大惯性或滞后的被控对象，比例 P+微分 D（PD）控制器能改善系统在调节过程中的动态特性。
    也就是说，如果按照 PD 比例、微分控制的方式，则为控制机器人按照一定的步伐走到一百零几步后，再慢慢地走向 110 步的位置靠近，如果最后能精确停
    在 110 步的位置，就是无静差控制；如果停在 110 步附近（如 109 步或 111 步位置），就是有静差控制。由此得知在微分控制 D 中，控制器的输出与输入误差信号的微分（即误差的变化率）成正比关系。

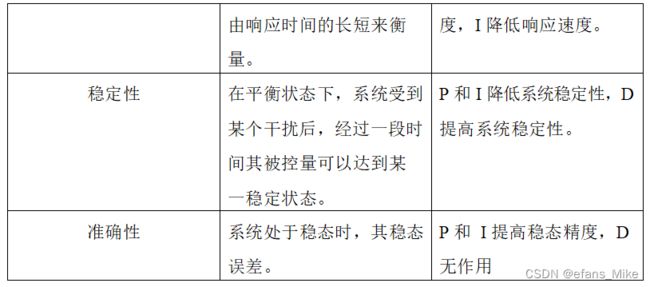

    前面说到 PID 是为了解决自动控制系统中的快、稳、准的问题的。其中那么他们之间的关系以及对应调节参数是什么呢？如下表所示。


    表1

    三、PID 代码结构

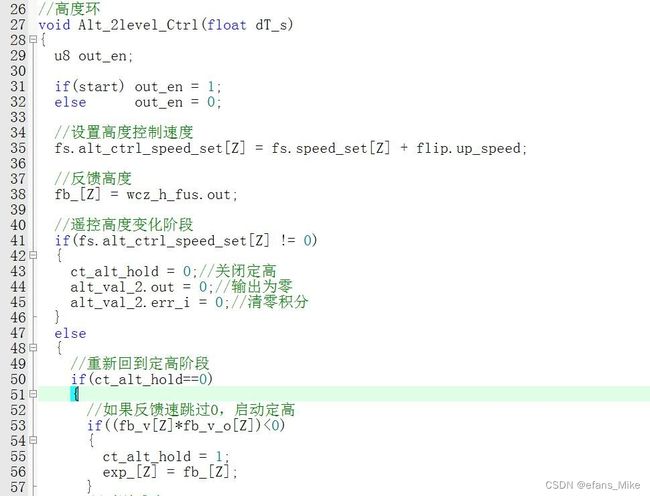

    在飞控系统中 PID 是极为重要的一环，在 COCOFLY 飞控系统中也多处应用到了 PID 主要集中在 AltCtrl.c、Ctrl.c 中。如下图所示为高度环 PID 控制源码。


    图3

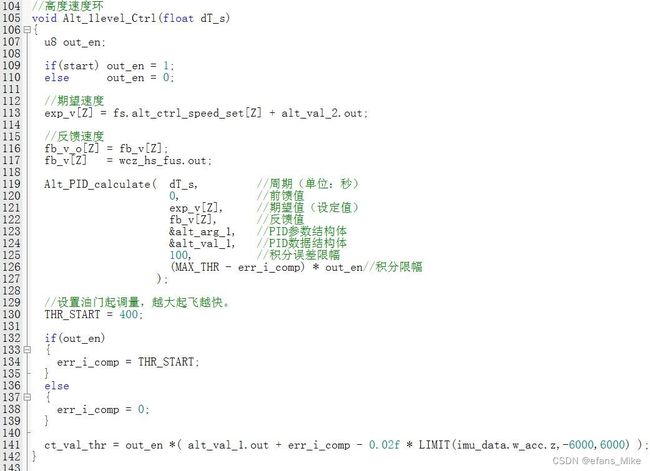

    如下图所示为高度速度环 PID 控制源码。


    图4

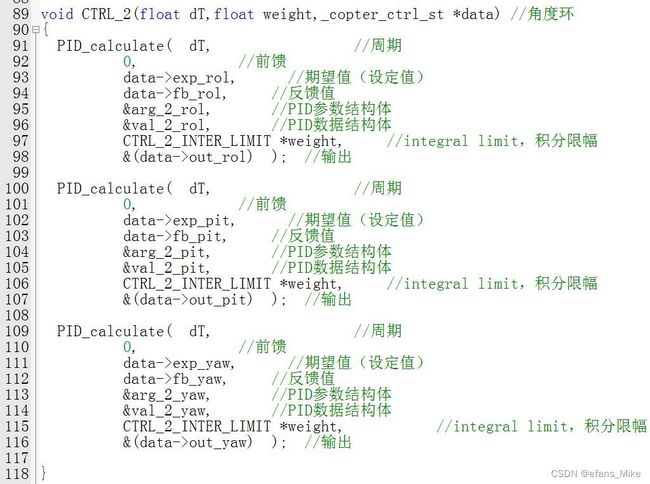

    如下图所示为角度环 PID 控制源码。


    图5

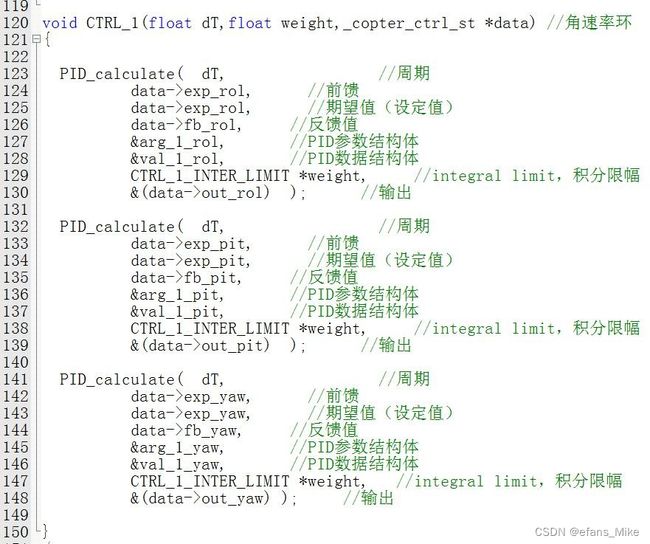

    如下图所示为角速率环 PID 控制源码。


    图6



更多完整学习资料和对应开源套件，请登陆官网:“疯壳”

 如需定制开发，请通过官网“疯壳”网页底部的“联系我们”进行联系
