数据处理：由面得点，构造其边界

  上周做了一次数据处理：根据中国区域的面状数据，得到省界，再由省界边线转换成点，得点坐标并在一个三维场景Openwebglobe里面构造边界，因为暂时只知道由点坐标来构造线。

工具：ArcToolbox、Excel

过程：

1.由面数据得线数据。（由于在三维场景中点数据构造线数据时，其内在渲染方式的问题，需要注意公共边的问题，需要使用“Select Features”这个工具，可以单独处理同一图层内不同部分的数据（很关键的一步）。

2.简化线。

3.线转点，并获取点的坐标。

4.属性表导出整理。

效果图：（左图为源数据，右图为结果）



详细过程：

1.面转线

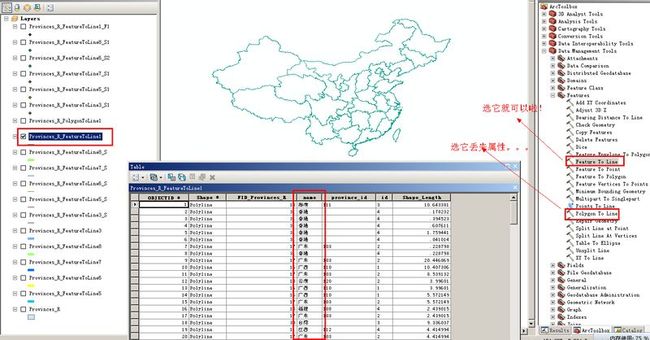

因为面数据是带属性的，而属性表中的省名是很重要的，是后面识别各省区的重要字段，所以转换时要保留这些重要属性，故使用“Feature to Line”，如果使用“Polygon to Line”的话，这些属性就没了。如图所示，左图为Feature to Line的结果，右图为Polygon to Line的结果。



另外，这里有点特殊，因为在Openwebglobe中渲染机制的问题（不了解，只能用下面所说办法了），需要的是不相邻省区边界转换出来的点坐标来构造线，否则会出现线条混乱的问题。

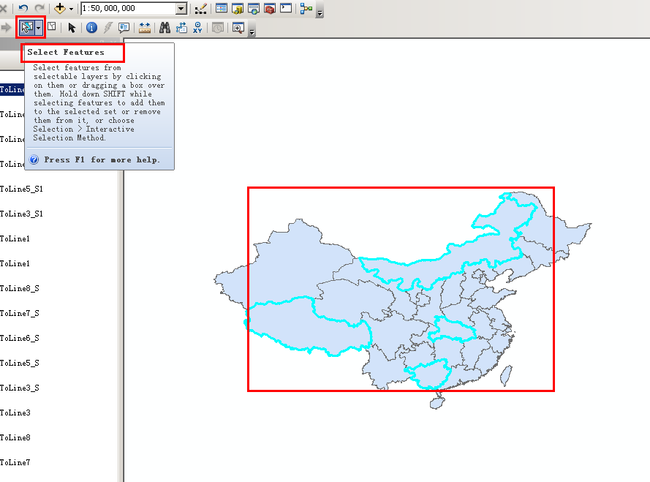

可是一整块面状数据如何将不同省区分多次弄出来呢？可以通过“Select Features”这个工具，将他们点选出来，使用“Feature to Line”时，就会只处理点选部分数据，多次处理后就可以得到不相邻省区的数据了。

2.简化线

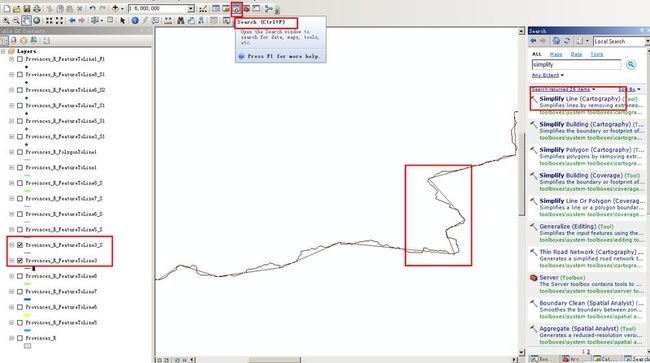

  转换之前，先把线简化一下，要不后面转换出来的点密密麻麻的（将近3万个点），工作量会剧增。使用“Simplify Line”这个工具，通过搜索找到它。

  可以看到，把线简化以后，线上的折点少了很多，这样下一步根据线转换出折点时，点的数量会少很多，减少工作量，这里简化时设置最大允许偏移容差是15000m，因为要求不是精确，只是示意性展示。

  这一步其实是在面转线完毕后进行的，当时处于摸索阶段，所以顺序搞错了，实际上是得到不相邻省区的各个图层后，再做多次简化处理。

3.线转点，并获取坐标

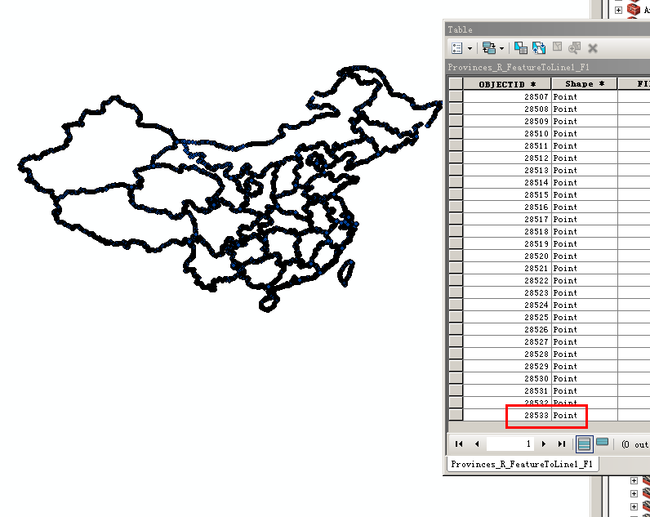

使用“Feature Vertices To Points”，根据线数据转换得到折点，可以看到线简化之后，点的数量明显减少。

当然，最终我们还是要获取点的坐标，“Add XY Coordinates”可以帮助我们，得到点图层的所有点数据的坐标，并自动更新到属性表里面。



4.属性表处理

将属性表导出来，用Excel进行处理，批量整理成符合格式需求的数据，这一步会有些工作量，然后将整理好的数据进行构造即可。

附Openwebglobe相关地址：https://github.com/OpenWebGlobe 下载WebViewer

http://www.openwebglobe.org/  官网，页面已经更新了，论坛可访问，后续会有新的版本出来，修正一些Bug。是不是可以不用手动构造了呢？
