51单片机矩阵键盘编码方法

搬运到CSDN的旧文档

---

众所周知，51单片机一般的键盘检测原理为非编码键盘检测，没有专门用来产生键编码号或键值的电路芯片；而我们使用的电脑键盘为编码键盘，通过编码电路芯片为每个按键产生一个编码号，可以通过串行总线把键值传输给电脑。在进行矩阵键盘检测时，书本或老师一般教的都是扫描检测，即一行一行地检测或者一列一列地检测，代码繁琐复杂，且缺点很多（例如执行效率较低）。
举例电路：

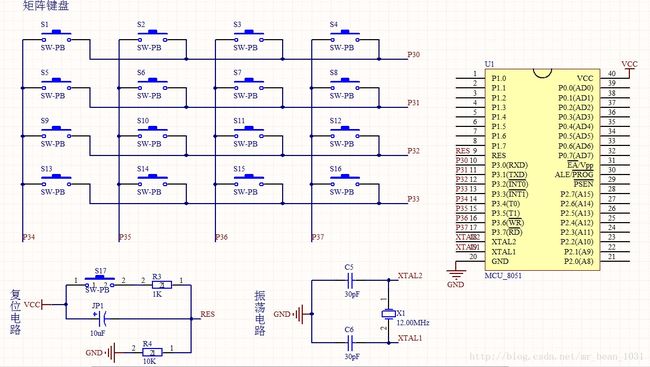

矩阵键盘与8051连接如上图所示，首先，令P3=0x0f，检测P30、P31、P32、P33哪一行被按下，将此时P3的值存入寄存器1。然后，令P3=0xf0 | 寄存器1，检测P34、P35、P36、P37哪一列被按下，将此时P3的值存入寄存器2。最后，把寄存器1的值和寄存器2的值组合起来即可得到矩阵键盘的编码。

代码如下：

#include
unsigned char NUM=1;
/*-----------------------------
  特殊功能位定义
-----------------------------*/
sbit L1=P0^0;
sbit L2=P0^1;
sbit L3=P0^2;
sbit L4=P0^3;
sbit L5=P0^4;
sbit L6=P0^5;
sbit L7=P0^6;
sbit L8=P0^7;
sbit DUAN=P2^6;
sbit WEI=P2^7;
/*-----------------------------
  定时器0初始化函数
-----------------------------*/
void init()
{
    EA=1;
    ET0=1;
    TMOD=0X01;
    TH0=(65536-10000)/256;
    TL0=(65536-10000)%256;
}
/*-----------------------------
  中断服务函数
-----------------------------*/
void timer0()interrupt 1
{
    TR0=0;  //定时终止
    TH0=(65536-10000)/256;  //定时器0初值重装
    TL0=(65536-10000)%256;
    NUM--;
}
/*--------------------------------------------------
  矩阵键盘检测兼编码函数
--------------------------------------------------*/
unsigned char matrixkeyscan()
{
    unsigned char temp,reg1=0,reg2=0,key=0;  //temp为临时变量，reg1为寄存器1，reg2为寄存器2，key为键盘编码号
    P3=0x0f;
    temp=P3&0x0f;
    if(temp!=0x0f)  //按键检测兼行坐标检测
    {
        TR0=1;        //-------------------
        while(NUM);   //  10ms去抖动延时
        NUM=1;        //-------------------
        temp=P3&0x0f;
        if(temp!=0x0f)  //二次检测
        {
            reg1=temp;     //把行坐标存入寄存器1
            P3=reg1|0xf0;  //关键，没有这句将导致整个函数出错
            temp=P3&0xf0;
            if(temp!=0xf0)  //检测列坐标
            {
                reg2=temp;  //把列坐标存入寄存器2
                key=reg1|reg2;  //将寄存器1和寄存器2进行按位或，作用是组合坐标，格式为八位二进制的"列坐标行坐标"
                while(temp!=0xf0)  //等待按键释放
                    temp=P3&0xf0;
            }
        }
    }
    return key;
}

/*--------------------------------------------------
  按键功能实现函数
--------------------------------------------------*/
void keyfunction()
{
    unsigned char kvalue=0;
    kvalue=matrixkeyscan();
    switch(kvalue)
    {
        case 0xee: L1=~L1;/*按键01功能*/ break;
        case 0xde: L2=~L2;/*按键02功能*/ break;
        case 0xbe: L3=~L3;/*按键03功能*/ break;
        case 0x7e: L4=~L4;/*按键04功能*/ break;
        case 0xed: L5=~L5;/*按键05功能*/ break;
        case 0xdd: L6=~L6;/*按键06功能*/ break;
        case 0xbd: L7=~L7;/*按键07功能*/ break;
        case 0x7d: L8=~L8;/*按键08功能*/ break;
        case 0xeb: /*按键09功能*/ break;
        case 0xdb: /*按键10功能*/ break;
        case 0xbb: /*按键11功能*/ break;
        case 0x7b: /*按键12功能*/ break;
        case 0xe7: /*按键13功能*/ break;
        case 0xd7: /*按键14功能*/ break;
        case 0xb7: /*按键15功能*/ break;
        case 0x77: /*按键16功能*/ break;
        default: ;//空语句
    }
}
/*-----------------------------
  主函数
-----------------------------*/
void main()
{
    DUAN=0;
    WEI=0;
    init();  //定时器初始化，装入初值10ms
    while(1)
    {
            keyfunction();  //按键循环检测
    }
}
