Flutter 长截屏适配 Miui 系统，一点都不难
背景
现有 App 大部分业务场景都是以长列表呈现，为更好满足用户内容分享的诉求，Android 各大厂商都在系统层面提供十分便捷的长截屏能力。然而我们发现 Flutter 长列表页面在部分 Android 手机上无法截长屏，Flutter 官方和社区也没有提供框架层面的长截屏能力。
闲鱼作为 Flutter 在国内业务落地的代表作，大部分页面都以 Flutter 承接。为了闲鱼用户也能享受厂商系统的长截屏能力，更好的满足商品、社区内容分享的诉求，闲鱼技术团队主动做了分析和适配。
针对线上舆情做了统计分析，发现小米用户舆情反馈量占比最多，其次少量是华为用户。为此我们针对 Miui 长截屏功能做了适配。
这里华为、OPPO、VIVO 基于无障碍服务实现，长截屏功能已经适配 Flutter 页面。这里少量用户反馈，是因为截屏反馈小把手 PopupWindow 有可能出现遮挡，导致系统无法驱动长列表滚动。通过重写 isImportantForAccessibility 便能解决。
小米长截屏解读
操作和表现

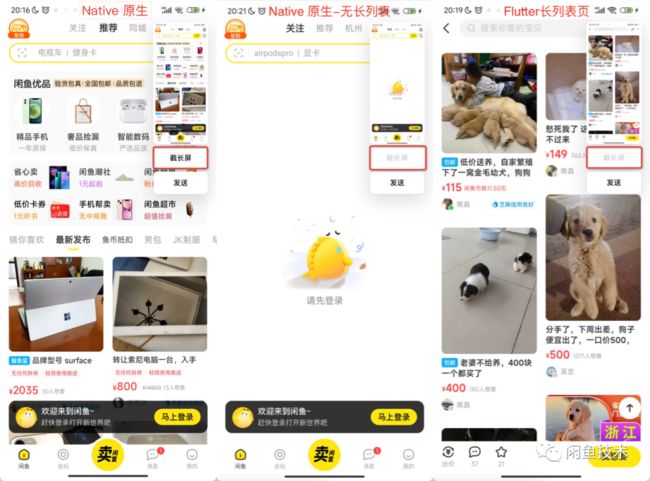

小米手机可通过音量 键+电源键、或顶部下拉功能菜单“截屏”，触发截屏。经过简单尝试，可以发现，原生长列表页面支持截长屏，原生页面无长列表不支持，闲鱼 Flutter 长列表页面（如详情页、搜索结果页）不支持。

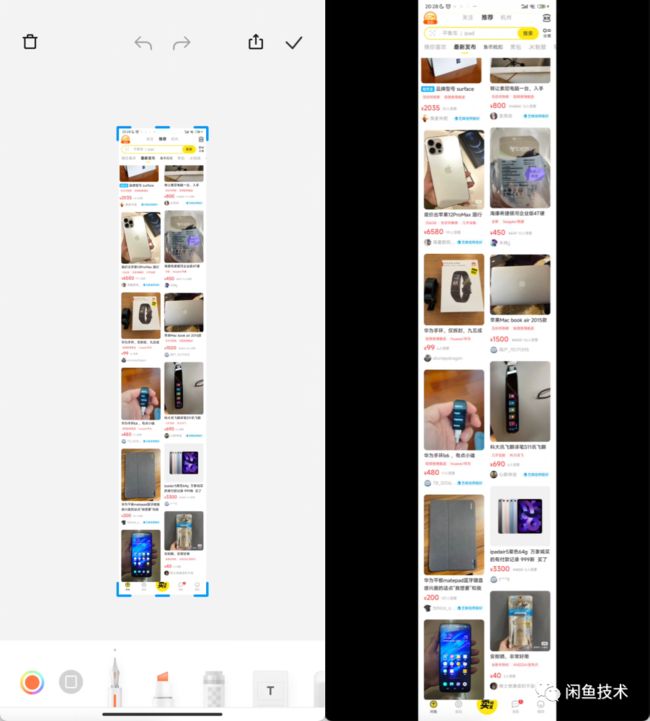

点击“截长屏”后，能看到长列表页面会自动滚动，点击结束或者触底的时候，自动打开图片编辑页面，能看到生成的长截图。那小米系统是如何无侵入的实现以下关键点：
1. 当前页面是否支持滚动截屏（长截屏 按钮是否置灰）
2. 如何触发 App 长列表页面滚动
3. 如何判断是否已经滚动触底
4. 如何合成长截图
系统源码获取
小米厂商能判断前台 App 页面能否滚动，必然需要调用前台 App 视图的关键接口来获取信息。编写一个自定义 RecyclerView 列表页面，日志输出 RecycleView 方法调用：

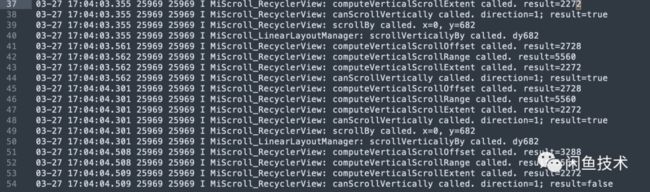

已知长截屏需要调用的方法，再查看堆栈，可以看到调用方是系统类：miui.util.LongScreenshotUtils&ContentPort
使用低版本 miui（这里 miui8）手机，获取对应的代码：/system/framework/framework.jar 或 github 查找 miui 开放代码。
实现原理介绍
整体流程：查找滚动视图 → 驱动视图滚动 → 分段截图→截图内容合并

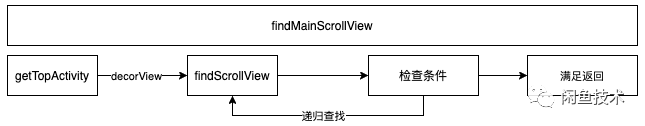

查找滚动视图
其中检查条件：
1. View visibility == View.VISIBLE
2. canScrollVertically(1) == true
3. View 在屏幕内的宽度 > 屏幕宽度/3
4. View 在屏幕内的高度 > 屏幕高度/2
触发视图滚动
1. 每次滚动前，使用 canScrollVertically(1) 判断是否向下滚动
2. 触发滚动逻辑
a. 特殊视图: dispatchFakeTouchEvent(2);
private boolean checkNeedFakeTouchForScroll() {
if ((this.mMainScrollView instanceof AbsListView) ||
(this.mMainScrollView instanceof ScrollView) ||
isRecyclerView(this.mMainScrollView.getClass()) ||
isNestedScrollView(this.mMainScrollView.getClass())) {
return false;
}
return !(this.mMainScrollView instanceof AbsoluteLayout) ||
(Build.VERSION.SDK_INT > 19 &&
!"com.ucmobile".equalsIgnoreCase(this.mMainScrollView.getContext().getPackageName()) &&
!"com.eg.android.AlipayGphone".equalsIgnoreCase(this.mMainScrollView.getContext().getPackageName()));
}b. AbsListView: scrollListBy(distance);
c. 其他：view.scrollBy(0, distance);
3. 滚动结束，对比 scrollY 和 mPrevScrolledY 是否相同，相同则认为触底，停止滚动流程
生成长截图
每次滚动后广播，触发 mMainScrollView 局部截图，最后生成多个 Bitmap，最后合成 File 文件。在适配 Flutter 页面，这里并没有差异，所以这里就不做源码解读（不同 Miui 版本实现也有所不同）。
闲鱼适配方案
Flutter 长截屏不适配原因
通过分析源码可知，Flutter 容器（SurfaceView/TextureView） canScrollVertically 方法并未被重写，为此无法被找到作为 mMainScrollView。假如我们重写 Flutter 容器，我们需要真实实现 getScrollY 才能保证触发滚动后 scrollY 和 mPrevScrolledY 不相等。不幸的是，getScrollY 是 final 类型，无法被继承类重写，为此我们无法在 Flutter 容器上做处理。
@InspectableProperty
public final int getScrollY() {
return mScrollY;
}系统事件代理

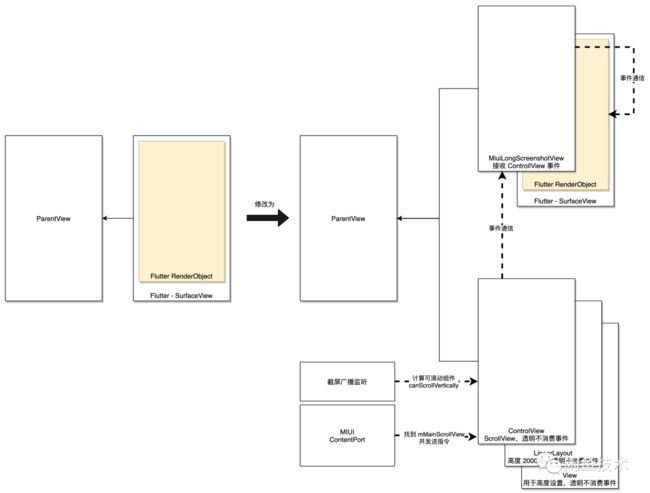

转变思路，我们并不需要让 Flutter 容器被 Miui 系统识为可滚动视图，而是让 Flutter 接收到 Miui 系统指令。为此，我们构建一个不可见、不影响交互的滚动视图 ControlView 被 Miui 系统识别，并接收系统指令。ControlView 最后把指令传递给 Flutter，最终建立了 Miui 系统（ContentPort）和闲鱼 Flutter（可滚动 RenderObject）之间的通信。
其中通信事件：
1. void scrollBy(View view, int x, int y)
2. boolean canScrollVertically(View view, int direction, boolean startScreenshot)
3. int getScrollY(View view)
关键实现源码如下
public static FrameLayout setupLongScreenshotSupport(FrameLayout parent,
View targetChild,
IMiuiLongScreenshotViewDelegate delegate) {
Context context = targetChild.getContext();
MiuiLongScreenshotView screenshotView = new MiuiLongScreenshotView(context);
screenshotView.setDelegate(delegate);
screenshotView.addView(targetChild, new FrameLayout.LayoutParams(
ViewGroup.LayoutParams.MATCH_PARENT,
ViewGroup.LayoutParams.MATCH_PARENT));
MiuiLongScreenshotControlView controlView = new MiuiLongScreenshotControlView(context);
controlView.bindRealScrollView(screenshotView);
if (parent == null) {
parent = new FrameLayout(context);
}
parent.addView(screenshotView, new FrameLayout.LayoutParams(
ViewGroup.LayoutParams.WRAP_CONTENT, ViewGroup.LayoutParams.WRAP_CONTENT));
parent.addView(controlView);
return parent;
}public class MiuiLongScreenshotControlView extends ScrollView
implements MiuiScreenshotBroadcast.IListener {
private IMiuiLongScreenshotView mRealView;
...
public void bindRealScrollView(IMiuiLongScreenshotView v) {
mRealView = v;
removeAllViews();
Context context = getContext();
LinearLayout ll = new LinearLayout(context);
addView(ll);
View btn = new View(context);
LinearLayout.LayoutParams lp = new LinearLayout.LayoutParams(ViewGroup.LayoutParams.MATCH_PARENT,
UIUtil.dp2px(context, 20000));
ll.addView(btn, lp);
resetScrollY(true);
}
public void resetScrollY(boolean startScreenshot) {
if (mRealView != null) {
setScrollY(0);
if (getWindowVisibility() == VISIBLE) {
ThreadUtil.runOnUI(()
-> mRealView.canScrollVertically(1, startScreenshot));
}
}
}
@Override
public void onReceiveScreenshot() {
// 每次收到截屏广播，将 ControlView 滚动距离置 0
// 提前查找滚动 RenderObject 并缓存
// 提前计算 canScrollVertically
resetScrollY(true);
}
@Override
protected void onAttachedToWindow() {
super.onAttachedToWindow();
mContext = getContext();
// 截屏广播监听
MiuiScreenshotBroadcast.register(mContext, this);
}
@Override
protected void onDetachedFromWindow() {
super.onDetachedFromWindow();
MiuiScreenshotBroadcast.unregister(mContext, this);
}
@Override
public boolean canScrollVertically(int direction) {
if (mRealView != null) {
return mRealView.canScrollVertically(direction, false);
}
return super.canScrollVertically(direction);
}
@Override
public void scrollBy(int x, int y) {
super.scrollBy(x, y);
if (mRealView != null) {
mRealView.scrollBy(x, y);
}
}
// 代理获取 DrawingCache
@Override
public void setDrawingCacheEnabled(boolean enabled) {
super.setDrawingCacheEnabled(enabled);
if (mRealView != null) {
mRealView.setDrawingCacheEnabled(enabled);
}
}
@Override
public boolean isDrawingCacheEnabled() {
if (mRealView != null) {
return mRealView.isDrawingCacheEnabled();
}
return super.isDrawingCacheEnabled();
}
@Override
public Bitmap getDrawingCache(boolean autoScale) {
Bitmap result = (mRealView != null)
? mRealView.getDrawingCache(autoScale)
: super.getDrawingCache(autoScale);
return result;
}
@Override
public void destroyDrawingCache() {
super.destroyDrawingCache();
if (mRealView != null) {
mRealView.destroyDrawingCache();
}
}
@Override
public void buildDrawingCache(boolean autoScale) {
super.buildDrawingCache(autoScale);
if (mRealView != null) {
mRealView.buildDrawingCache(autoScale);
}
}
// 不消费屏幕操作事件
@Override
public boolean onInterceptTouchEvent(MotionEvent ev) {
return false;
}
@Override
public boolean onTouchEvent(MotionEvent ev) {
return false;
}
}无侵入识别滚动区域
获取 RenderObject 根节点
使用 mixin 扩展 WidgetsFlutterBinding，进而获取 RenderView
关键实现源码如下：
mixin NativeLongScreenshotFlutterBinding on WidgetsFlutterBinding {
@override
void initInstances() {
super.initInstances();
// 初始化
FlutterMiuiLongScreenshotPlugin.inst;
}
@override
void handleDrawFrame() {
super.handleDrawFrame();
try {
NativeLongScreenshot.singleInstance._renderView = renderView;
} catch (error, stack) {
}
}

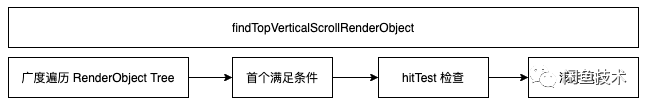

}计算前台滚动 RenderObject
其中第 2 步条件检查：
1. width >= RenderView.width/2
2. height >= RenderView.height/2
3. 类型是 RenderViewportBase
4. axis == Axis.vertical
实现源码如下：
RenderViewportBase? findTopVerticalScrollRenderObject(RenderView? root) {
Size rootSize = size(root, Size.zero);
// if (root != null) {
// _debugGetRenderTree(root, 0);
// }
RenderViewportBase? result = _recursionFindTopVerticalScrollRenderObject(root, rootSize);
if (_hitTest(root, result)) {
return result;
}
return null;
}RenderViewportBase? _recursionFindTopVerticalScrollRenderObject(
RenderObject? renderObject, Size rootSize) {
if (renderObject == null) {
return null;
}
///get RenderObject Size
if (_tooSmall(rootSize, size(renderObject, rootSize))) {
return null;
}
if (renderObject is RenderViewportBase) {
if (renderObject.axis == Axis.vertical) {
return renderObject;
}
}
final ListQueue children = ListQueue();
if (renderObject.runtimeType.toString() == '_RenderTheatre') {
renderObject.visitChildrenForSemantics((RenderObject? child) {
if (child != null) {
children.addLast(child);
}
});
} else {
renderObject.visitChildren((RenderObject? child) {
if (child != null) {
children.addLast(child);
}
});
}
for (var child in children) {
RenderViewportBase? viewport =
_recursionFindTopVerticalScrollRenderObject(child, rootSize);
if (viewport != null) {
return viewport;
}
}
return null;
} 找到首个满足条件的 RenderViewportBase 并不一定是我们需要的对象，如下图所示：闲鱼详情页通过上述方法能找到红色框的 RenderViewportBase，在左图情况下，能满足滚动截图要求；但在右图情况下，留言面板遮挡了长列表，此时红色框 RenderObject 并不是我们想要的。
此刻我们需要检测 Widget 可见性/可交互检测能力。查看 Flutter 官方 visibility_detector 组件并不满足我们的要求，其通过在子 Widget 上放置一个 Layer 来间接检测可见状态，但因为通过在屏幕内的宽高判断，无法检测 Widget 被遮挡的情况。
左图长列表没有被遮挡，可以被操作；右图被留言面板遮挡，事件无法传递到长列表，无法被操作；为此，我们模拟用户的点击能否被触达来检测 RenderViewportBase 是否被遮挡，能否用来做长截屏滚动。

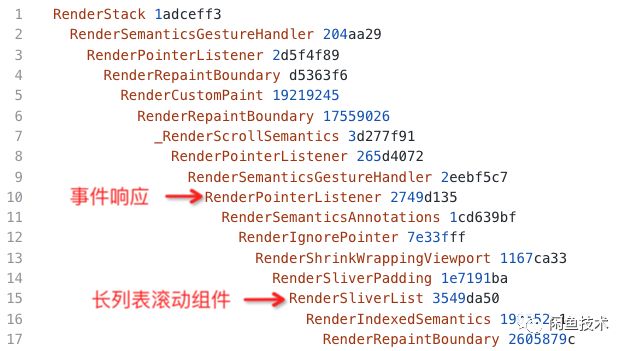

特别注意的是，当 Widget 被 Listener 包装，事件消费会被 RenderPointerListener 拦截，如下图所示。

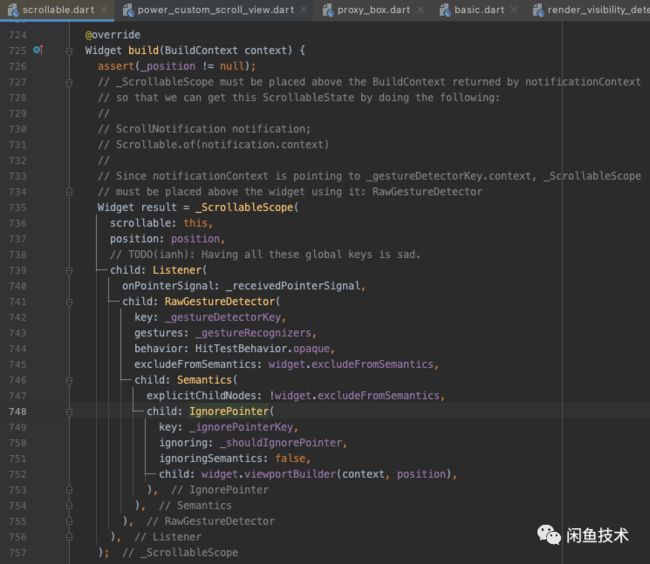

查看 Flutter Framework 源码，Scrollable Widget 包装了 Listener，Semantics，IgnorePointer；闲鱼 PowerScrollView 使用了 ShrinkWrappingViewPort。为此，递归找到的 RenderSliverList 和点击测试找到的 RenderPointerListener 的距离为 5，如上图所示。
点击测试校验代码如下
bool _hitTest(RenderView? root, RenderViewportBase? result) {
if (root == null || result == null) {
return false;
}
Size rootSize = size(root, Size.zero);
HitTestResult hitResult = HitTestResult();
root.hitTest(hitResult, position: Offset(rootSize.width/2, rootSize.height/2));
for (HitTestEntry entry in hitResult.path) {
if (entry.target == result) {
return true;
}
}
/**
* 处理如下 case
* RenderPointerListener 2749d135
RenderSemanticsAnnotations 1cd639bf
RenderIgnorePointer 7e33fff
RenderShrinkWrappingViewport 1167ca33
*/
RenderPointerListener? pointerListenerParent;
AbstractNode? parent = result.parent;
const int lookUpLimit = 5;
int lookupCount = 0;
while (parent != null &&
lookupCount < lookUpLimit &&
parent.runtimeType.toString() != '_RenderTheatre') {
lookupCount ++;
if (parent is RenderPointerListener) {
pointerListenerParent = parent;
}
parent = parent.parent;
}
if (pointerListenerParent != null) {
for (HitTestEntry entry in hitResult.path) {
if (entry.target == pointerListenerParent) {
return true;
}
}
}
return false;
}异步 Channel 通信方案

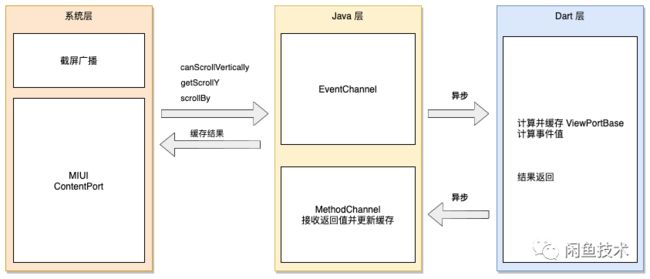

Flutter channel 通信方案如上图所示，其中 EventChannel 和 MethodChannel 运行在 Java 主线程，同 Dart Platform Isolate，而 Dart 层事件处理逻辑在 UI Isolate，为此并不在同一线程。可以发现，Java → Dart → Java 发生了 2 次线程切换。
使用小米 K50 测试性能，从 EventChannel 发送事件 到 MethodChannel 接收返回值，记录耗时。可见，首次 canScrollVertically （由截屏广播触发）需要递归查找滚动组件，耗时为 10-30ms，之后耗时均在 5ms 以内。
08-08 16:15:56.060 11079 11079 E longscreenshot: canScrollVertically use_time=25
08-08 16:15:56.278 11079 11079 E longscreenshot: canScrollVertically use_time=2
08-08 16:16:05.342 11079 11079 E longscreenshot: canScrollVertically use_time=10
08-08 16:16:05.562 11079 11079 E longscreenshot: canScrollVertically use_time=1为保证在异步调用的情况下，MIUI ContentPort 下发命令均能获取到最新值，这里做以下特殊处理
1. 截屏广播提前计算 canScrollVerticallly 并缓存结果
2. MIUI ContentPort 调用 canScrollVerticallly 直接返回最新缓存值，异步触发计算
3. MIUI ContentPort 调用 scrollBy 后，及时更新 canScrollVerticallly 和 getScrollY 缓存值

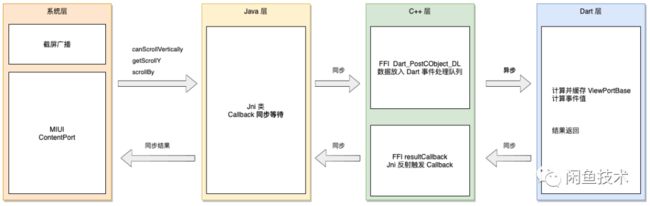

同步 FFI 通信方案
异步调用方案，在高端机且 App 任务队列无阻塞情况下，能正确且准确运行，但在低端机和 App 任务较重时，可能存在返回 ContentPort 数据非最新的情况，为此我们考虑使用 FFI 同步通信的方案。

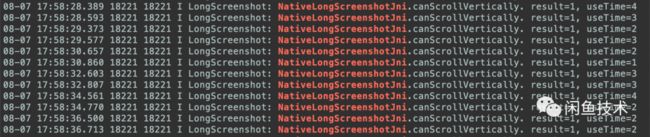

以上同步方案，一次同步调用性能分析，基本在 5ms 以内：
关键实现代码如下：
@Keep
public class NativeLongScreenshotJni implements Serializable {
static {
System.loadLibrary("flutter_longscreenshot");
}
public static native void nativeCanScrollVertically(int direction,
boolean startScreenshot,
int callbackId);
public static native void nativeGetScrollY(int screenWidth, int callbackId);
public static native void nativeScrollBy(int screenWidth, int x, int y);
public static boolean canScrollVertically(final int direction,
final boolean startScreenshot) {
FlutterLongScreenshotCallbacks.AwaitCallback callback =
FlutterLongScreenshotCallbacks.newCallback();
nativeCanScrollVertically(direction, startScreenshot, callback.id());
int result = callback.waitCallback().getResult();
return result == 1;
}
public static int getScrollY(final int screenWidth) {
FlutterLongScreenshotCallbacks.AwaitCallback callback =
FlutterLongScreenshotCallbacks.newCallback();
nativeGetScrollY(screenWidth, callback.id());
// waitCallback 同步等待 C++ 调用 FlutterLongScreenshotCallbacks.handleDartCall
int result = callback.waitCallback().getResult();
return result;
}
public static void scrollBy(int screenWidth, int x, int y) {
nativeScrollBy(screenWidth, x, y);
}
}
@Keep
public class FlutterLongScreenshotCallbacks implements Serializable {
public static AwaitCallback newCallback() {
AwaitCallback callback = new AwaitCallback();
CALLBACKS.put(callback.id(), callback);
return callback;
}
// C++ DART_EXPORT void resultCallback(int callbackId, int result) 反射调用
public static void handleDartCall(int id, int result) {
AwaitCallback callback = CALLBACKS.get(id);
if (callback != null) {
CALLBACKS.remove(id);
callback.release(result);
}
}
private static final SparseArray CALLBACKS = new SparseArray<>();
@Keep
public static class AwaitCallback {
public static final int RESULT_ERR = -1;
private final CountDownLatch mLatch = new CountDownLatch(1);
private int mResult = RESULT_ERR;
public int id() {
return hashCode();
}
public AwaitCallback waitCallback() {
try {
mLatch.await(100, TimeUnit.MILLISECONDS);
} catch (Throwable e) {
e.printStackTrace();
}
return this;
}
public void release(int result) {
mResult = result;
mLatch.countDown();
}
public int getResult() {
return mResult;
}
}
} void setDartInt(Dart_CObject& dartObj, int value) {
dartObj.type = Dart_CObject_kInt32;
dartObj.value.as_int32 = value;
}
JNIEXPORT void JNICALL
nativeCanScrollVertically(
JNIEnv *env, jclass cls,
jint direction, jboolean startScreenshot, jint callbackId) {
Dart_CObject* dart_args[4];
Dart_CObject dart_arg0;
Dart_CObject dart_arg1;
Dart_CObject dart_arg2;
Dart_CObject dart_arg3;
setDartString(dart_arg0, strdup("canScrollVertically"));
setDartInt(dart_arg1, direction);
setDartBool(dart_arg2, startScreenshot);
setDartLong(dart_arg3, callbackId);
dart_args[0] = &dart_arg0;
dart_args[1] = &dart_arg1;
dart_args[2] = &dart_arg2;
dart_args[3] = &dart_arg3;
Dart_CObject dart_object;
dart_object.type = Dart_CObject_kArray;
dart_object.value.as_array.length = 4;
dart_object.value.as_array.values = dart_args;
Dart_PostCObject_DL(send_port_, &dart_object);
}
// getScrollY 和 scrollBy 实现类似DART_EXPORT void resultCallback(int callbackId, int result) {
JNIEnv *env = _getEnv();
if (env != nullptr) {
auto cls = _findClass(env, jCallbackClassName);
jmethodID handleDartCallMethod = nullptr;
if (cls != nullptr) {
// 调用 java 代码 FlutterLongScreenshotCallbacks.handleDartCall(int id, int result)
handleDartCallMethod = env->GetStaticMethodID(cls,
"handleDartCall", "(II)V");
}
if (cls != nullptr && handleDartCallMethod != nullptr) {
env->CallStaticVoidMethod(cls, handleDartCallMethod,
callbackId, result);
} else {
print("resultCallback. find method handleDartCall is nullptr");
}
}
}class NativeLongScreenshot extends Object {
...
late final NativeLongScreenshotLibrary _nativeLibrary;
late final ReceivePort _receivePort;
late final StreamSubscription _subscription;
NativeLongScreenshot() {
...
_nativeLibrary = initLibrary();
_receivePort = ReceivePort();
var nativeInited = _nativeLibrary.initializeApi(
ffi.NativeApi.initializeApiDLData
);
assert(nativeInited == 0, 'DART_API_DL_MAJOR_VERSION != 2');
_subscription = _receivePort.listen(_handleNativeMessage);
_nativeLibrary.registerSendPort(_receivePort.sendPort.nativePort);
}
void _handleNativeMessage(dynamic inArgs) {
List args = inArgs;
String method = args[0];
switch (method) {
case 'canScrollVertically': {
int direction = args[1];
bool startScreenshot = args[2];
int callbackId = args[3];
final bool canScroll = canScrollVertically(direction, startScreenshot);
int result = canScroll ? 1 : 0;
_nativeLibrary.resultCallback(callbackId, result);
} break;
case 'getScrollY': {
int nativeScreenWidth = args[1];
int callbackId = args[2];
int result = getScrollY(nativeScreenWidth);
_nativeLibrary.resultCallback(callbackId, result);
} break;
case 'scrollBy': {
int nativeScreenWidth = args[1];
int nativeX = args[2];
int nativeY = args[3];
scrollBy(nativeY, nativeScreenWidth);
} break;
}
}
} 总结
完成国内主要机型适配，现在线上几乎不再有用户反馈 Flutter 页面不支持长截屏。闲鱼 Android 用户已经能用系统长截屏能力，分享自己喜欢的商品、圈子内容，卖家能使用一张图片推广自己的全部商品，买家能帮助家里不会用 App 的老人找商品。
面对系统功能适配，业务 App 侧也并不是完全束手无策。通过以下过程便有可能找到解决之道：
• 合理猜想（系统模块会调用业务视图接口）
• 工具辅助分析和验证（ASM 代码 hook，日志输出）
• 源码查找和截图（代码查找和反编译）
• 发散思考（ControlView 顶替 Flutter 容器，瞒天过海）
• 方案实现（业务无侵入，一次实现全部业务页面适配）
