单片机实验七 NE555脉冲发生器实验（定时/计数器）

实验七 NE555脉冲发生器实验（定时/计数器）

一、实验目的

1.熟悉实验软件和硬件，进行正确的接线；
2.1602显示脉冲频率，调节电位器可改变频率。

二、实验软硬件

1.Keil uVision4
2.PZISP自动下载软件
3.HC6800S开发板

三、实验原理

实验界面及跳线帽位置
NE555是一种应用特别广泛作用很大的的集成电路，属于小规模集成电路，在很多电子产品中都有应用。
NE555的作用是用内部的定时器来构成时基电路，给其他的电路提供时序脉冲。其他HA17555、IM555、CA555分属不同的公司生产的产品。内部结构和工作原理都相同。
NE555的内部结构可等效成23个晶体三极管.17个电阻.两个二极管.组成了比较器.RS触发器.等多组单元电路.特别是由三只精度较高5k电阻构成了一个电阻分压器.为上.下比较器提供基准电压.所以称之为555. NE555属于CMOS工艺制造。

NE555引脚图
1 地 GND 2 触发
3 输出 4 复位
5 控制电压 6 门限(阈值）
7 放电 8 电源电压Vcc

555计数器硬件图

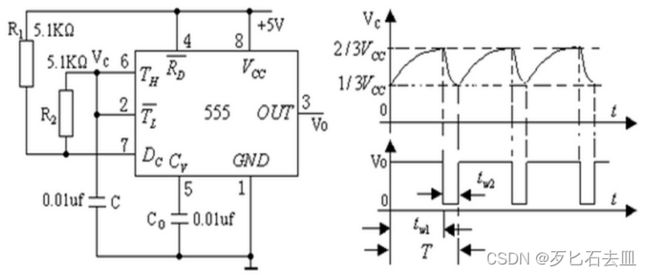

由555定时器和外接元件R1、R2、C构成多谐振荡器，脚2与脚6直接相连。电路没有稳态，仅存在两个暂稳态，电路亦不需要外接触发信号，利用电源通过R1、R2向C充电，以及C通过R2向放电端Dc放电，使电路产生振荡。电容C在2/3Vcc和1/3Vcc之间充电和放电，从而在输出端得到一系列的矩形波，对应的波形如图所示。

555计数器原理图

四、软件流程图

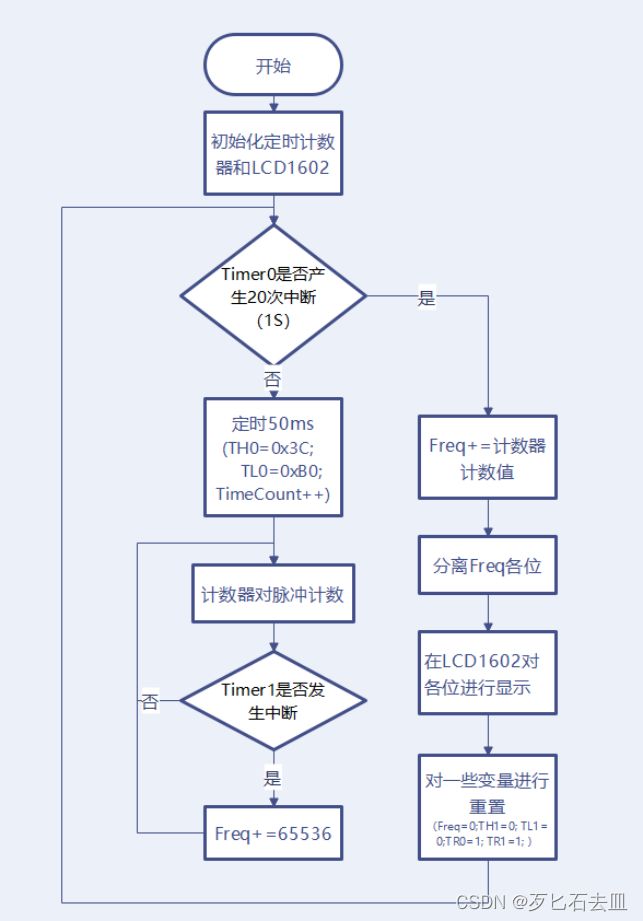

NE555脉冲发生器实验软件流程图

五、实验代码

1.#include<reg51.h>
2.#include"lcd.h"
3.
4.#define uchar unsigned char
5.#define uint  unsigned int
6.#define ulong   unsigned long
7.uchar code EN_CHAR1[16]={"   CYMOMETER    "};
8.uchar code EN_CHAR2[16]={"FREQ:         HZ"};
9.ulong Freq，TimeCount;;
10.void main()
11.{
12.    uchar i, freqValue[6];
13.    LcdInit();
14.    TMOD=0x51;
15.    //设置定时器晶振为12MHZ时定时50ms
16.    TH0=0x3C;
17.    TL0=0xB0;
18.    //打开中断
19.    ET0=1;ET1=1;EA=1;
20.    //打开定时器
21.     TR0=1;TR1=1;
22.    for(i=0;i<16;i++)//第一行显示
23.    {
24.        LcdWriteData(EN_CHAR1[i]);
25.    }
26.    LcdWriteCom(0xc0);//第二行显示
27.    for(i=0;i<16;i++)
28.    {
29.        LcdWriteData(EN_CHAR2[i]);
30.    }
31.    while(1)
32.    {
33.        if(TR0==0)         //当计数器停下的时候，表明计数完毕
34.        {
35.            Freq = Freq + TL1;       //读取TL的值
36.            Freq = Freq + (TH1 * 256); //读取TH的值
37.            LcdWriteCom(0xc8);
38.            //求频率的个十百千万十万位
39.            freqValue[0]='0'+Freq%1000000/100000;
40.            freqValue[1]='0'+Freq%100000/10000;
41.            freqValue[2]='0'+Freq%10000/1000;
42.            freqValue[3]='0'+Freq%1000/100;
43.            freqValue[4]='0'+Freq%100/10;
44.            freqValue[5]='0'+Freq%10;
45.            for(i=0;i<5;i++)//从最高位开始
46.            {
47.                if(freqValue[i]==0x30)
48.                {
49.                    freqValue[i]=0x20;  //若为0则赋值空格键
50.                }
51.                else
52.                {
53.                    break;
54.                }
55.            }
56.            for(i=0;i<6;i++)
57.            {
58.                LcdWriteData(freqValue[i]);
59.            }
60.            Freq=0;TH1=0; TL1=0;TR0=1; TR1=1;
61.        }
62.    }
63.}
64.
65.void Timer0()   interrupt 1
66.{
67.    TimeCount++;
68.    if(TimeCount==20)//计时到1S
69.    {
70.        TR0=0;
71.        TR1=0;
72.        TimeCount=0;
73.    }
74.    TH0=0x3C;
75.    TL0=0xB0;
76.}
77.void Timer1()   interrupt 3
78.{
79.    Freq=Freq+65536;
80.}

六、实验步骤

1.连接实验相关模块电路

实验界面
2.编写脉冲发生器程序
编程思路：调节电位器，改变电阻阻值，555定时器产生脉冲的周期也会随之改变，自然频率也会改变。编程记录1S内脉冲的个数即可得到频率，需要用到定时器进行1S的定时和计数器进行脉冲的计数。然后将频率拆分成位，显示在LCD1602显示屏上。
3.下载脉冲发生器程序

程序下载界面
4.调试验证试验效果
调节电位器，LCD屏幕显示对应的频率，显示效果清晰，反应速度较快。

七、实验思考

本次实验室目前做的实验中最复杂的一个程序，用到两个定时计数器。两个中断，主程序也相对复杂。但是思路比较清晰，就是通过计数器555在一秒内产生的脉冲个数，这里的一秒需要定时器来定时，然后将记得的脉冲数显示到LCD1602屏幕上。
定时器或者计数器最大的计数或者定时是65536，超出会溢出或者产生中断，要处理这个溢出而产生的中断，防止程序出行逻辑错误。这里就采用了每次计时50ms计数20次，然后相当于1s的这样的处理，也采用了计数器到65536之后频率加上65536。这些都是需要注意的问题。
LCD1602已经成为一个模块，配有c和h的文件，下一次需要使用1602直接在工程中添加它的c文件。然后在需要用的地方导入这个h文件，非常方便。以后再编程的时候注意这些地方，产生模块化的程序，方便迁移到其它程序中，增加整体效率。有一个词叫低耦合，我想编程也应该保证耦合度低。但换句话说，也不能局限于已经编好的函数，如果自己可以编出一个效率更高效果更好的程序，自然还是要自己动手。
