ABAP 屏幕开发-仿采购订单

1、功能说明

本文档通过一个简单的实例,仿照采购订单的界面,介绍屏幕开发。

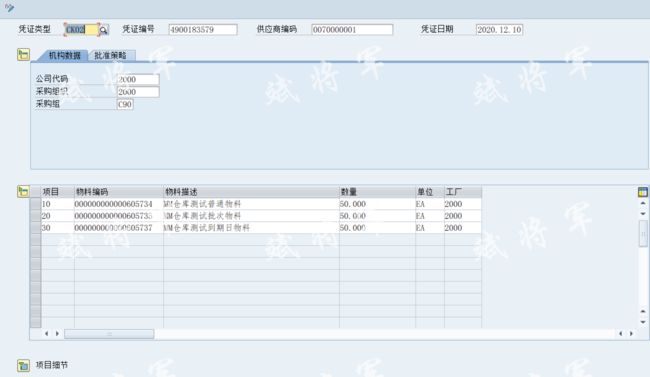

2、效果展示

ABAP 屏幕开发-仿采购订单_第1张图片

3、功能实现

3.1界面框架

从界面上看,整个界面框架分为四部分。抬头行,抬头页签,行项目,项目细节。其中抬头页签,行项目,项目细节三部分可以根据展开按钮实现展开和关闭,展开和关闭时按钮分别调用空界面和有值的界面,实现展开和关闭效果。

首先SE38创建程序,定义需要使用的内表,创建9000屏幕。

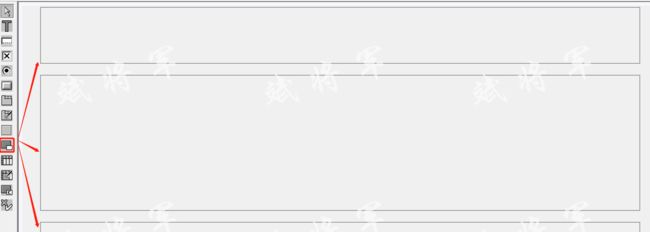

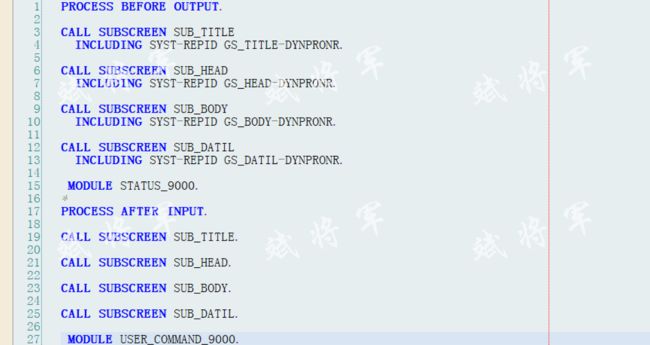

在9000屏幕中创建四个子屏幕

ABAP 屏幕开发-仿采购订单_第2张图片

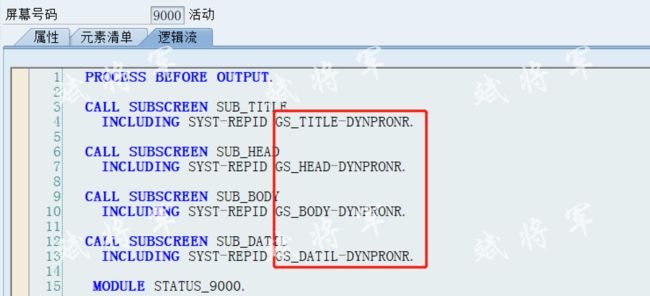

屏幕会自动生成调用的代码。其中SYST-REPID表示报表名称,GS_TITLE-DYNPRONR代表屏幕编号。

ABAP 屏幕开发-仿采购订单_第3张图片

定义状态栏

按钮响应方法

ABAP 屏幕开发-仿采购订单_第4张图片

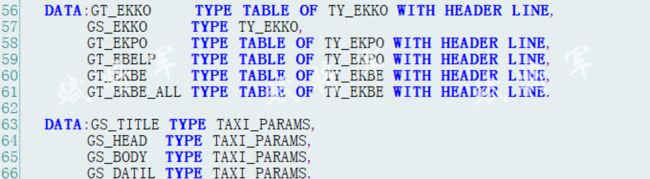

定义内表和变量

ABAP 屏幕开发-仿采购订单_第5张图片

创建9001子屏幕,抬头行字段(除了9000是常规屏幕,其他的屏幕都是子屏幕)

创建9003隐藏状态下的抬头界面

定义一个打开的按钮

ABAP 屏幕开发-仿采购订单_第6张图片

创建9004打开状态下的抬头界面

ABAP 屏幕开发-仿采购订单_第7张图片

定义页签

ABAP 屏幕开发-仿采购订单_第8张图片

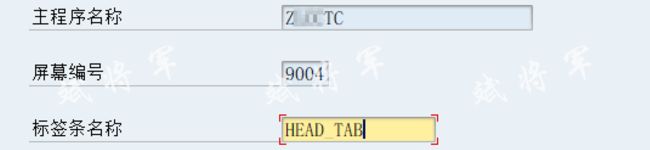

页签名称

ABAP 屏幕开发-仿采购订单_第9张图片

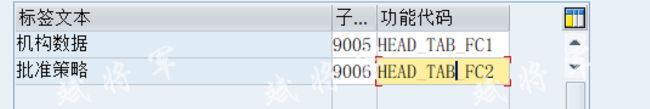

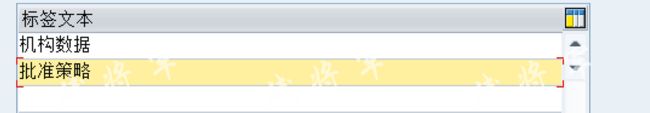

定义标签名称

ABAP 屏幕开发-仿采购订单_第10张图片

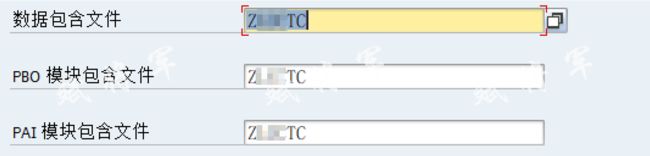

生成子屏幕和功能代码

ABAP 屏幕开发-仿采购订单_第11张图片

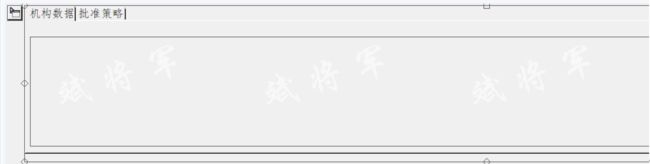

点击继续完成即可

ABAP 屏幕开发-仿采购订单_第12张图片

定义机构数据界面9005

定义批准策略界面9006

同样的步骤定义关闭状态的行项目界面9007

定义打开状态的行项目界面9008

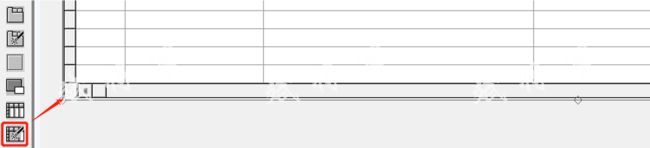

定义表格

ABAP 屏幕开发-仿采购订单_第13张图片

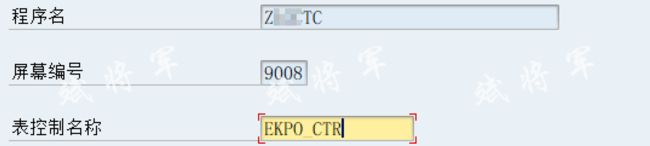

表格名称

ABAP 屏幕开发-仿采购订单_第14张图片

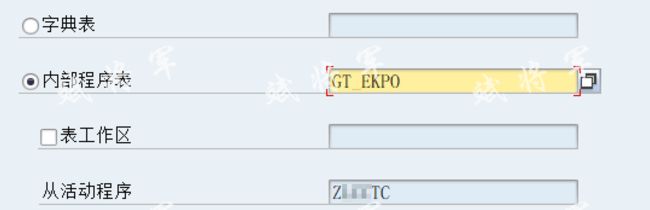

此处要展示定义的内表GT_EKPO中的行

ABAP 屏幕开发-仿采购订单_第15张图片

选择要展示的列

ABAP 屏幕开发-仿采购订单_第16张图片

列可以输入,并将GT_EKPO表的CHECKBOX定义为选择框,并且可以多选

ABAP 屏幕开发-仿采购订单_第17张图片

保持默认设置即可,点击完成

ABAP 屏幕开发-仿采购订单_第18张图片

定义关闭详情界面9009

定义显示详情界面9010

ABAP 屏幕开发-仿采购订单_第19张图片

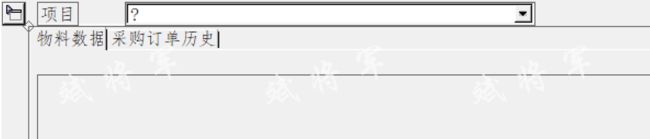

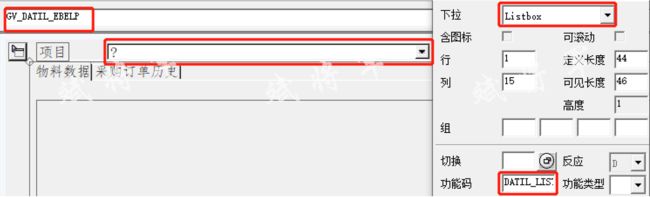

定义一个下拉框,用于显示哪个行项目的详情数据

ABAP 屏幕开发-仿采购订单_第20张图片

物料数据界面9011

ABAP 屏幕开发-仿采购订单_第21张图片

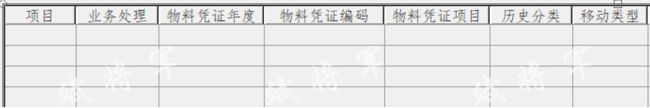

采购订购历史界面9012

ABAP 屏幕开发-仿采购订单_第22张图片

3.2初始化界面

初始调用的界面

查询需要展示的数据,放在GS_EKKO,GT_EKPO,GT_EKBE表中

定义各个关闭打开按钮的响应方法

ABAP 屏幕开发-仿采购订单_第23张图片

在屏幕中可以控制要展示哪些子屏幕

ABAP 屏幕开发-仿采购订单_第24张图片

3.3详情页面下拉菜单

通过GT_EKPO得到行项目,用作下拉框的值

定义下拉框逻辑流

ABAP 屏幕开发-仿采购订单_第25张图片

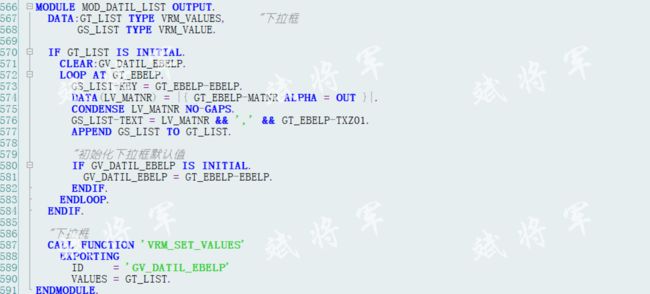

定义下拉框的值

ABAP 屏幕开发-仿采购订单_第26张图片

当点击下拉框菜单时

显示对应的EKPO的数据和行项目对应的采购订单历史数据

ABAP 屏幕开发-仿采购订单_第27张图片

3.4编辑显示

在状态栏中,添加修改按钮

定义全局变量

当点击修改按钮时,修改全局变量

可编辑状态的界面,就调用相同的修改方法

ABAP 屏幕开发-仿采购订单_第28张图片

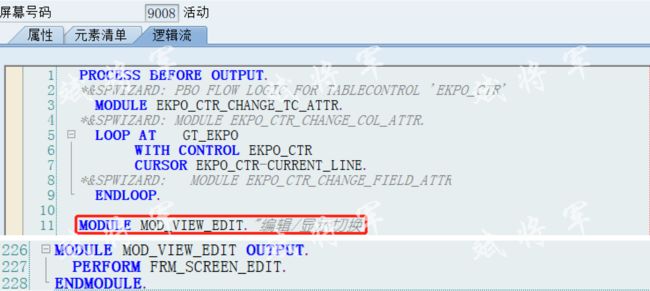

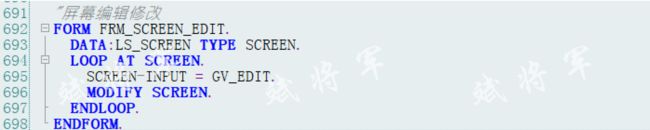

根据全局编辑字段,修改界面的可编辑状态

ABAP 屏幕开发-仿采购订单_第29张图片

3.5源代码

链接:https://pan.baidu.com/s/1d4oTx2IYS-p44B8dgqUa2g
提取码:ektq
