ARM简单程序设计【嵌入式系统】

说明

第一点 关于&号

不会有人不知道？
我流程图中写的R3=&nums
&是什么意思吧？

请看下面C语言程序

#include
int main(){
	int n=10;
	int *p=&n;
	printf("%x\n",p); 	//62fe14
	printf("%x\n",&n); 	//62fe14
	printf("%d\n",n); 	//10
	printf("%d\n",*p); 	//10
}

回答&号是取地址的意思哦

第二点 关于说明中的R0++

说明
此处R0用来遍历数组的指针
流程图中R0++表示指针移动到下一个存储数据
因为此数组nums是按字对齐存储数据的
所以实际代码中是R0=R0+4（一个字是4字节）

请看以下C语言程序

#include
int main(){
	int nums[10]={0,1,2,3,4,5,6,7,8,9};
	int *p=nums;
	for(int i=0;i<10;i++){
		printf("%x ",p);//62fde0 62fde4 62fde8 62fdec 62fdf0 62fdf4 62fdf0 62fdf8 62fdfc 62fe00 62fe04
		printf("%d ",*p++);//0 1 2 3 4 5 6 7 8 9
	}
}

结论不再赘述

//结果显而易见
//p是int型指针
//int存储32位数据 4字节
//p++就是指针移动到下一个存储数据

ARM汇编第一次上机（顺序、分支、单重循环）

内容

按照要求编程实现以下功能
1、编程实现两种求和运算，1+2+…+100求和运算，按条件求和运算1+2+…+n >1000 ? ，不局限于这个题目，可以按自己的想法分别完成按计数、条件判断的循环编程与调试（6分）
2、给定10-20个数中找出最大数和最小数（自定义），求平均值，统计小于、大于及等于平均值的个数； （9分）

要求：
1、提交自己实际调试结果截图；
2、上传录制视频，讲述实验完成情况，先演示完成的功能，然后简要分析代码。（控制在5~6分钟左右）
3、简要写出设计思路，画出程序流程图，并把调试结果截图附录，以PDF格式形成报告（与下次实验一起提交）。

1 sum1

流程图

代码编写

	AREA  sum1, CODE, READONLY		; 代码段的名字 sum1
	ENTRY                   		; 程序的入口
	CODE32
num	EQU	100                   		; 求和的次数
start
	LDR	R0,  =0           	; R0 求和结果
	LDR	R1,  =1      	  	; R1作为被加数
	LDR	R2,  =num         	; R2作为计数器
	LDR R3,  =sum		  	; R3指向sum
sumloop
	ADD	R0, R0,	R1    		; R0=R0+R1
	ADD	R1, R1,#1       	; R1=R1+1


	SUBS R2,  R2,  #1    	; 计数器值减1
	BNE	sumloop           		; 如果不为0，那么继续跳到sum执行
	STREQ	R0,  [R3]
stop
	MOV	r0, #0x18
	LDR	r1, =0x20026
	SWI	0x123456

	AREA  Data, DATA, READWRITE
sum DCD	0

	END

结果分析

初始化后

R0=0
R1=1
R2=0x64=100
R3=&sum=0x40000000

运算结果

R0=0x000013BA=5050
R1=0x65=101
R2=0
R3=&sum=0x40000000
[0x40000000]=0x000013BA

2 sum2

流程图

代码编写

	 AREA  SUM, CODE, READONLY	; 代码段的名字 SUM
     ENTRY                   			; 程序的入口
     CODE32
start
     LDR   R0,   =n            ; 将数据段中自然数的个数n的地址加载到R0寄存器
     LDR   R1,   =sum       ; 将数据段中自然数的累加和sum的地址加载到R1寄存器
     LDR   R3,   =0            ; R3存放自然数的累加和
     LDR   R4,   =0            ; R4用于循环个数的统计/每次取得的自然数
     LDR   R5,   =1000      ; R5用于循环结束的界限值
continue
     ADD	R4,   R4,	    #1    ; 取下一个自然数
     ADD	R3,   R3,	   R4    ; 累加自然数
     CMP	R3,   R5             ; 比较累加和是否超过了1000
     BCC	continue            ; 如果小于1000，那么跳到compare执行
     STRCS   R3,  [R1]     ; 如果大于1000，那么将累加和存储到R1所指向的单元中
     STRCS   R4,   [R0]    ; 如果大于1000，那么将已累加的自然数个数值存储
		            ; 到R0所指向的单元中

stop
        MOV    r0, #0x18
        LDR     r1, =0x20026
        SWI     0x123456

        AREA  Data, DATA, READWRITE
n	DCD	0	    ; 定义累加的自然数的个数
sum	DCD	0 	   ; 定义自然数的累加和

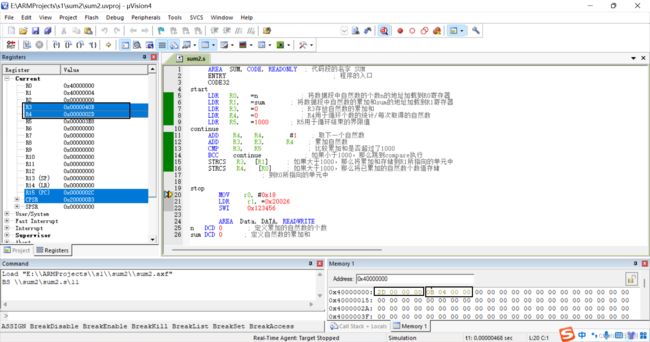

结果分析

初始化后

R0=&n=0x40000000
R1=&sum=0x40000004
R3=0
R4=0
R5=0x3E8=1000

运算结果

R3=0x40B=1035
R4=0x2D=45
[0x40000000]=0x0000002D
[0x40000004]=0x0000040B

3 numbers

流程图

总体流程图

流程图1

流程图2

流程图3

流程图4

代码编写

	AREA  numbers, CODE, READONLY		; 代码段的名字 max
	ENTRY                   		; 程序的入口
	CODE32
num	EQU	17                   		; 比较的次数 数组长度-1
start
	LDR	R0,  =nums           		; R0指向源数据块x
	LDR	R1,  =max           		; R1指向单元max
	LDR	R3,  [R0]        			; 将源数据块x中第一个数加载到R3中 用来保存max
	LDR	R5,  [R0]        			; 将源数据块x中第一个数加载到R5中 用来保存min
	LDR R7,  =0						; R7 总和sum
	LDR R8,  =0 					; R8 单元avg
	LDR R9,  =0						; R9 小于平均值的个数
	LDR R10, =0						; R10 等于平均值的个数
	LDR R11, =0						; R11 大于平均值的个数



;最大最小总和
	LDR	R2,  =num      				; R2作为计数器
	ADD R7,R3						; 加第一项
	ADD	R0, R0,	#4					; 跳过第一项
numbersloop
	LDR	R4, [R0],#4       			; 依次将源数据块x中下一个数加载到R4中
	ADD R7,R4						; 求和R7+=R4
	CMP	R3, R4             			; 比较R3和R4中数的大小
	MOVCC  R3,  R4          		; 如果R3小于R4，则将较大的数送入R3中
	CMP R5, R4						; 比较R5和R4中数的大小
	MOVCS R5,R4 					; 如果R5大于R4，则将较小的数送入R5中
	SUBS R2,  R2,  #1       		; 计数器值减1
	BNE	numbersloop          		; 如果不为0，那么继续跳到numsloop执行
									; 如果为0，那么循环比较结束


	;求平均值
	LDR R8,  =5 					; R8 单元avg

;统计...

	LDR	R0,  =nums           		; R0指向源数据块x
	LDR	R2,  =num      				; R2作为计数器
	LDR	R4, [R0]					;先比较一次
	CMP	R8, R4             			; 比较R8和R4中数的大小
	ADDHI  R9, R9, #1          		; 如果R8大于R4，则R9++
	ADDEQ R10,R10,#1				; 如果R8等于R4，则R10++
	ADDCC R11, R11, #1  			; 如果R8小于R4，则R11++

	ADD	R0, R0,	#4					; 跳过第一项
numsloop
	LDR	R4, [R0],#4       			; 依次将源数据块x中下一个数加载到R4中

	CMP	R8, R4             			; 比较R8和R4中数的大小
	ADDHI  R9, R9, #1          		; 如果R8小于R4，则R9++
	ADDEQ R10,R10,#1				; 如果R8等于R4，则R10++
	ADDCC R11, R11, #1  			; 如果R8大于R4，则R11++
	SUBS R2,  R2,  #1       		; 计数器值减1
	BNE	numsloop          			; 如果不为0，那么继续跳到numsloop执行
									; 如果为0，那么循环比较结束

	;多寄存器寻址
	STMIA R1!,{R3,R5,R8,R9,R10,R11};

stop
	MOV	r0, #0x18
	LDR	r1, =0x20026
	SWI	0x123456

	AREA  Data0, DATA, READONLY  ;平均值5
nums	DCD	1,9,2,8,3,7,4,6,5	 ;8 2 8
		DCD	1,9,2,8,3,7,4,6,5



	AREA  Data, DATA, READWRITE
max	DCD	0
min DCD 0
avg DCD 0
ltavg DCD 0
eqavg DCD 0
gtavg DCD 0
	END

结果分析

初始化后

R0=&nums=0xB0
R1=&max=0x40000000
R3=[R0]=nums[0]
R5=[R0]=nums[0]
R7=0
R8=0
R9=0
R10=0
R11=0
[0x000000B0]=0x00000001

计算最大最小总和

R0=0xF8 	//最后一个元素地址
R3=0x09		//最大值
R5=0x01		//最小值
R7=0x5A=90	//求和结果

计算统计结果

R8=0x05  		//平均值
R9=0x08			//小于平均值的个数
R10=0x02		//等于平均值的个数
R11=0x08		//大于平均值的个数

存储结果

[0x40000000]=0x00000009	//最大值
[0x40000004]=0x00000001 //最小值
[0x40000008]=0x00000005 //平均值
[0x4000000C]=0x00000008 //小于平均值的个数
[0x40000010]=0x00000002 //等于平均值的个数
[0x40000014]=0x00000008 //大于平均值的个数
