5G NR学习

5G NR

NR就是new readio 新空口，是​第​3​代​合作​伙伴​计划​（3GPP）​R15​标准​的​产物，是蜂窝移动通信技术的基础
在移动通信领域就像4G中的LTE，3G中的UMTS
高通：毫米波及6GHz以下射频模组，6GHz这一频段是基于5G达到优质覆盖非常重要的关键
5G NR的介绍

PBCH: physical broadcast channel
payload:净负荷

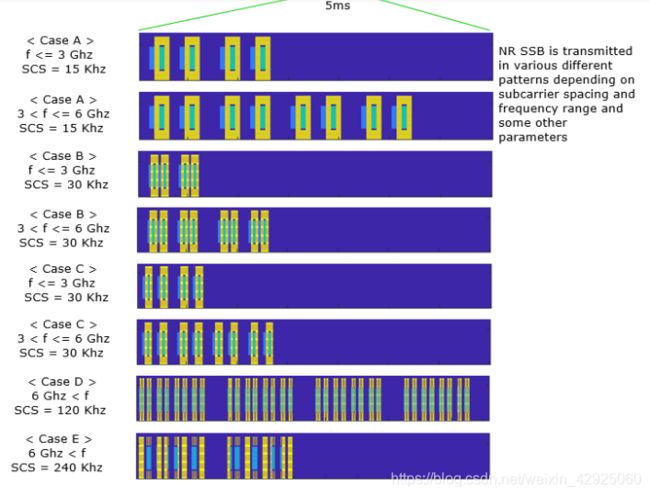

在NR中，出现了SSB的概念，简单的说就是由原来的主同步序列、辅同步序列、物理广播信道和解调参考信号组合在一起构成的，也就是PSS、SSS、PBCH和DMRS在四个连续的OFDM符号内接收然后构成SSB，主要是用于下行同步。

下行链路
DM-RS位于PBCH中间，在符号1/3上，每个符号上60个，间隔4个子载波，其中子载波位置偏移为：(其中物理小区总共为1008个)。

rxcw = nrPBCHDecode(sym,ncellid,v,nVar);
sym：接收的PBCH调制信号，形式为复数列向量；
ncellid：物理层小区标识号
v：最低有效位，如果每个半帧的SS / PBCH块数为4，则v是SS / PBCH块索引的两个LSB（0到3）。若8/64，则v为三个LSB (0-7)

噪声方差，指定为非负数字标量。 使用加性高斯白噪声
nVar：（AWGN）的方差来缩放软比特。 假设单位信号功率，默认值对应于100 dB的SNR。

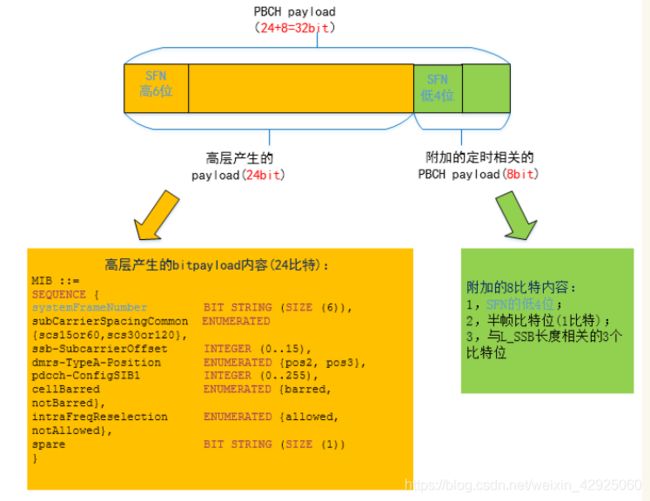

使用来自MMSE均衡器的信道状态信息（CSI）对BCH位估计进行加权，然后执行BCH解码，包括速率恢复，极性解码，CRC解码，对24个BCH传输块位进行解扰并将其与8个其他与时间相关的时序分开 有效载荷位。

[scrblk,errFlag,trblk,lsbofsfn,hrf,msbidxoffset] = nrBCHDecode(softbits,L,lssb,ncellid)
对对数似然比（LLR）进行解码。

变量	含义
scrblk	解码的加扰的BCH传输块
errFlag	指示scrblk解码后是否包含错误
trblk	解码的未加扰的BCH传输块
lsbofsfn	系统帧号的四个最低有效位（LSB）
hrf	the half frame bit 半帧位 0/1
msbidxoffset	索引偏移量的最高有效位
L	极性解码的列表长度 2的次幂
lssb	（SS / PBCH）块的数量 4/8/64块
ncellid	物理层小区标识号 0-1007

当将候选SS / PBCH块数 即 lssb指定为4或8时，可以将子载波偏移kssb指定为BCH编码器的输入参数。msbidxoffset是子载波索引的解码后的MSB，以标量形式返回。
如果lssb为64，则msbidxoffset的条目是SSB索引的三个解码后的MSB，以3比1列向量的形式返回。

trblk：以24 x 1二进制列向量的形式返回。 输出trblk是BCCH-BCH-Message。包含主要的MIB信息。
The BCCH-BCH-Message contains the master information block (MIB), as defined in TS 38.331 Section 6.2.2.

MIB

变量	含义
cellBarred	该小区是否允许UE驻留在该小区上
intraFreqReselection	当最高等级的小区被禁止或被UE禁止时，控制对频率内小区的小区重选
pdcch-ConfigSIB1	确定PDCCH / SIB的带宽，公共ControlResourceSet（CORESET），公共搜索空间和必要的PDCCH参数。 如果字段ssb-SubcarrierOffset指示不存在SIB1，则字段pdcch-ConfigSIB1指示UE可以找到带有SIB1的SS / PBCH块的频率位置或网络不提供带有SIB1的SS / PBCH块的频率范围
ssb-Subcarrieroffset	它是SSB与整个资源块网格之间子载波数量中的频域偏移
subCarrierSpacingCommon	SIB1的子载波间隔，Msg.2 / 4，用于初始访问和广播SI消息。 如果UE在<6GHz的载波频率上获取此MIB，则值scs15or60对应于15 Khz，值scs30or120对应于30 kHz。 如果UE在> 6GHz的载波频率上获取此MIB，则值scs15or60对应于60 Khz，值scs30or120对应于120 kHz。
systemFrameNumber	10位系统帧号的6个最高有效位（MSB）。 SFN的4 LSB作为信道编码的一部分（即在MIB编码之外）在PBCH传输块中传输。

window+shift+s：系统截图

MIB信息：
