八虚拟内存与动态内存分配（course 17-20）

学习目标

了解物理地址和虚拟地址的区别
理解虚拟内存在缓存、内存管理与保护中所扮演的角色
掌握虚拟内存到物理内存的翻译机制
理解现代计算机系统中虚拟内存的应用
理解动态内存分配的基本概念
区别内部碎片与外部碎片
掌握管理动态内存分配的三种方法
了解垃圾回收的基本原理
了解内存使用中常见的错误

https://www.cs.cmu.edu/~213/lectures/17-vm-concepts.pdf

从物理内存到虚拟内存

物理地址一般应用在简单的嵌入式微控制器中（汽车、电梯、电子相框等），因为应用的范围有严格的限制，不需要在内存管理中引入过多的复杂度。

但是对于计算机（以及其他智能设备）来说，虚拟地址则是必不可少的，通过 MMU(Memory management unit)把虚拟地址(Virtual Address, VA)转换为物理地址(Physical Address, PA)，再由此进行实际的数据传输。大致的过程如下图所示


使用虚拟内存主要是基于下面三个考虑：

可以更有效率的使用内存：使用 DRAM 当做部分的虚拟地址空间的缓存
简化内存管理：每个进程都有统一的线性地址空间
隔离地址控件：进程之间不会相互影响；用户程序不能访问内核信息和代码

虚拟内存的三个角色

作为缓存工具

概念上来说，虚拟内存就是存储在磁盘上的 N 个连续字节的数组。这个数组的部分内容，会缓存在 DRAM 中，在 DRAM 中的每个缓存块(cache block)就称为页(page)，如下图所示：


大致的思路和之前的 cache memory 是类似的，就是利用 DRAM 比较快的特性，把最常用的数据换缓存起来。如果要访问磁盘的话，大约会比访问 DRAM 慢一万倍，所以我们的目标就是尽可能从 DRAM 中拿数据。为此，我们需要：

更大的页尺寸(page size)：通常是 4KB，有的时候可以达到 4MB
全相联(Fully associative)：每一个虚拟页(virual page)可以放在任意的物理页(physical page)中，没有限制。
映射函数非常复杂，所以没有办法用硬件实现，通常使用 Write-back 而非 Write-through 机制
- Write-through: 命中后更新缓存，同时写入到内存中
- Write-back: 直到这个缓存需要被置换出去，才写入到内存中（需要额外的 dirty bit 来表示缓存中的数据是否和内存中相同，因为可能在其他的时候内存中对应地址的数据已经更新，那么重复写入就会导致原有数据丢失）

具体怎么做呢？通过页表(page table)。每个页表实际上是一个数组，数组中的每个元素称为页表项(PTE, page table entry)，每个页表项负责把虚拟页映射到物理页上。在 DRAM 中，每个进程都有自己的页表，具体如下


因为有一个表可以查询，就会遇到两种情况，一种是命中(Page Hit)，另一种则是未命中(Page Fault)。

命中的时候，即访问到页表中蓝色条目的地址时，因为在 DRAM 中有对应的数据，可以直接访问。

不命中的时候，即访问到 page table 中灰色条目的时候，因为在 DRAM 中并没有对应的数据，所以需要执行一系列操作（从磁盘复制到 DRAM 中），具体为：

触发 Page fault，也就是一个异常
Page fault handler 会选择 DRAM 中需要被置换的 page，并把数据从磁盘复制到 DRAM 中
重新执行访问指令，这时候就会是 page hit

复制过程中的等待时间称为 demand paging。

仔细留意上面的页表，会发现有一个条目是 null，也就是没有分配。具体的分配过程（比方说声明了一个大数组），就是让该条目指向虚拟内存（在磁盘上）的某个页，但并不复制到 DRAM，只有当出现 page fault 的时候才需要拷贝数据。

看起来『多此一举』，但是由于局部性原理，虚拟内存其实是非常高效的机制，这一部分最后提到了工作集(working set)[1]的概念，比较简单，这里不再赘述。

作为内存管理工具

前面提到，每个进程都有自己的虚拟地址空间，这样一来，对于进程来说，它们看到的就是简单的线性空间（但实际上在物理内存中可能是间隔、支离破碎的），具体的映射过程可以用下图表示：


在内存分配中没有太多限制，每个虚拟页都可以被映射到任何的物理页上。这样也带来一个好处，如果两个进程间有共享的数据，那么直接指向同一个物理页即可（也就是上图 PP 6 的状况，只读数据）

虚拟内存带来的另一个好处就是可以简化链接和载入的结构（因为有了统一的抽象，不需要纠结细节）

作为内存保护工具

页表中的每个条目的高位部分是表示权限的位，MMU 可以通过检查这些位来进行权限控制（必须运行内核模式，读、写、执行），如下图所示：


地址翻译

开始之前先来了解以下参数：

其中 N 表示虚拟地址空间中的地址数量，M 表示物理地址空间中的地址数量，P 是每一页包含的字节数(page size)。

虚拟地址(VA, Virtual Address)中的元素：

TLBI: TLB 的索引值
TLBT: TLB 的标签(tag)
VPO: 虚拟页偏移量
VPN: 虚拟页编号

物理地址(PA, physical address)中的元素：

PPO: 物理页偏移量（与 VPO 的值相同）
PPN: 物理页编号

然后我们通过一个具体的例子来说明如何进行地址翻译


具体的访问过程为：

通过虚拟地址找到页表(page table)中对应的条目
检查有效位(valid bit)，是否需要触发页错误(page fault)
然后根据页表中的物理页编号(physical page number)找到内存中的对应地址
最后把虚拟页偏移(virtual page offset)和前面的实际地址拼起来，就是最终的物理地址了

这里又分两种情况：Page Hit 和 Page Fault，我们先来看看 Page Hit 的情况


主要有 5 步，CPU 首先把虚拟地址发送给 MMU，MMU 检查缓存，并把从页表中得到对应的物理地址，接着 MMU 把物理地址发送给缓存/内存，最后从缓存/内存中得到数据。

而 Page Fault 的时候就复杂一些，第一次触发页错误会把页面载入内存/缓存，然后再以 Page Hit 的机制得到数据：


这里有 7 步，前面和 Page Hit 是一致的，先把虚拟地址发给 MMU 进行检查，然后发现没有对应的页，于是触发异常，异常处理器会负责从磁盘中找到对应页面并与缓存/内存中的页进行置换，置换完成后再访问同一地址，就可以按照 Page Hit 的方式来访问了。

虽然缓存已经很快了，但是能不能更快呢，为什么不能直接在 MMU 进行一部分的工作呢？于是就有了另外一个设计：Translation Lookaside Buffer(TLB)。TLB 实际上可以认为是页表在处理芯片上的缓存，整体的机制和前面提到的缓存很像，我们通过下面的图进行讲解：


这里 VPN + VPO 就是虚拟地址，同样分成三部分，分别用于匹配标签、确定集合，如果 TLB 中有对应的记录，那么直接返回对应页表项(PTE)即可，如果没有的话，就要从缓存/内存中获取，并更新 TLB 的对应集合。

多层页表 Multi-Level Page Table

虽然页表是一个表，但因为往往虚拟地址的位数比物理内存的位数要大得多，所以保存页表项(PTE) 所需要的空间也是一个问题。举个例子：

假设每个页的大小是 4KB（2 的 12 次方），每个地址有 48 位，一条 PTE 记录有 8 个字节，那么要全部保存下来，需要的大小是整整 512 GB！所以我们采用多层页表，第一层的页表中的条目指向第二层的页表，一个一个索引下去，最终寻找具体的物理地址，整个翻译过程如下：


地址翻译实例

https://www.cs.cmu.edu/~213/lectures/18-vm-systems.pdf
来看一个简单的例子，我们的内存系统设定如下：

14 位的虚拟地址
12 位的物理地址
页大小为 64 字节

TLB 的配置为：

能够存储 16 条记录
每个集合有 4 条记录

系统本身缓存（对应于物理地址）：

16 行，每个块 4 个字节
直接映射（即 16 个集合）


TLB 中的数据为


页表中的数据为（一共有 256 条记录，这里列出前 16 个）


缓存中的数据为


一定要注意好不同部分的所代表的位置，这里我也会尽量写得清楚一些，来看第一个例子：

虚拟地址为 0x03D4

具体的转换过程如下图所示：


具体来梳理一次：

先看 TLB 中有没有对应的条目，所以先看虚拟地址的第 6-13 位，在前面的 TLB 表中，根据 TLBI 为 3 这个信息，去看这个 set 中有没有 tag 为 3 的项目，发现有，并且对应的 PPN 是 0x0D，所以对应到物理地址，就是 PPN 加上虚拟地址的 0-5 位，而具体的物理地址又可以在缓存中找到（利用 cache memory 的机制），就可以获取到对应的数据了。

下面的例子同样可以按照这个方法来进行分析

虚拟地址为 0x0020


Intel CoreI7/ Linux存储系统


Core i7采用4级页表层次结构，CPU产生的虚拟地址，如果命中由TLB生成物理地址，如果不命中后通过4级页表生成物理地址。物理地址如果命中优先从L1高速缓存中获取数据，如果不命中再从主存中获取结果，最后传递给CPU


四级页表将虚拟地址翻译成物理地址的过程也相当简单，36位的虚拟地址被分割成4个9位的片。VPN1有一个到L1 PTE的偏移量，找到这个PTE以后又会包含到L2页表的基础地址；VPN2包含一个到L2PTE的偏移量，找到这个PTE以后又会包含到L3页表的基础地址；VPN3包含一个到L3PTE的偏移量，找到这个PTE以后又会包含到L4页表的基础地址；VPN4包含一个到L4PTE的偏移量，找到这个PTE以后就是相应的PPN（物理页号）。


Linux虚拟存储系统

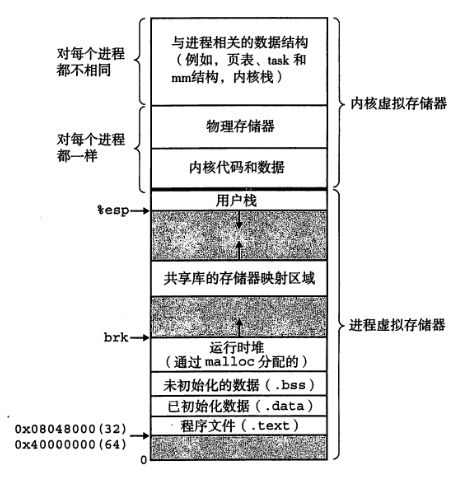

一个单独的Linux系统进程虚拟存储主要分为：内核虚拟存储器和进程虚拟存储器。

我们主要来讲一下内核虚拟存储器：由下往上是内核的代码和数据结构，是每个进程共享的数据结构和代码；再往上是一组连续的虚拟页面映射到相应的物理页面的物理存储器，大小同主存一样大，提供很方便访问物理页面的任何位置。最后是每个进程不同的是页表、task（mm）、内核栈等。

虚拟存储器区域：

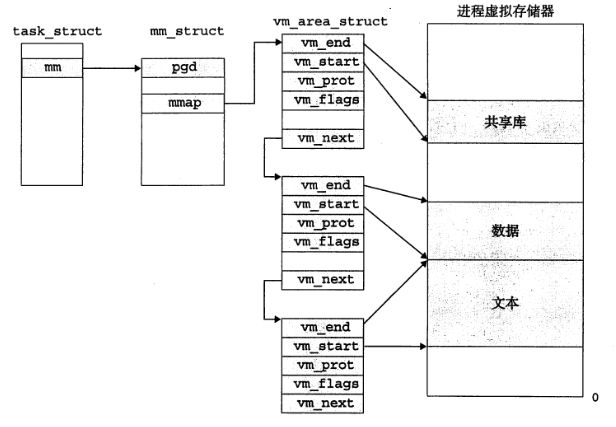

区域就是我们通常说的段，text、data、bss都是不同的区域，这些区域是被分为连续的片。每个虚拟页面都在不同的段中，不属于某个段的虚拟页面是不存在的，且不能被使用。我们来看看内核中的一个task数据结构（mm）：

task_struct是位于内核虚拟存储器中对于每个进程的都不同的内核数据结构，包含运行该进程所需要的基本信息（PID、可执行文件名称、程序计数器等）。这个结构中有一个mm字段，指向的是mm_struct中的pgd和mmap，其中pgd是一级页表的基地址，mmap指向的是一个vm_area_structs的链表，每个该链表中的一个元素描述的是当前虚拟地址空间的一个段（text、data、bss等），当内核运行该进程的时候CR3寄存器就被放入了pgd。

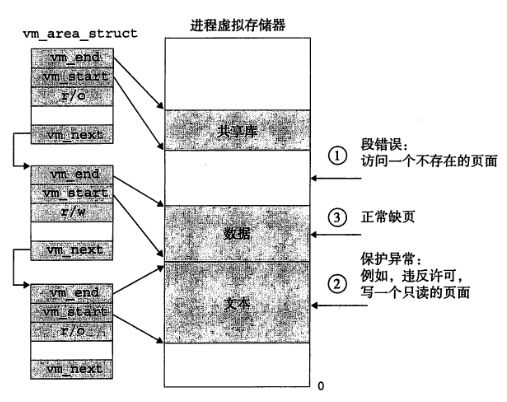

Linux缺页异常处理：

我们将了一些存储器区域划分的基础知识，并且介绍说mmap指向的是一个链表，这个链表中的每个元素都指向该进程的相应的段，其中vm_strat是段开始的地方，vm_end是段结束的地方。

1> 访问地址是否合法：缺页处理程序只需要将这个地址A与vm_area_struct链表中的每个元素的start和end数据比较，如果都没有的话，表示该地址不在相应的段中。就是一个段错误。

2> 保护异常：vm_area_struct中的vm_prot结构是包含了所有页面的读写权限，所以当对只有读权限的文本内容写入数据的时候，就会引发保护异常。


3> 最后，正常缺页。也就是相应的页面不在物理内存的时候，缺页程序就会锁定一个牺牲页面，将它的内容与实际需要的内容交换过来，当缺页程序返回的时候就可以正常的访问了。

存储器映射

存储器映射是通过将磁盘上的一个文件与虚拟存储器中的一个区域关联起来的过程。

理解共享对象

一个对象被映射到虚拟存储器的一个区域，这个区域要么是共享对象，要么是私有对象。如果一个进程A将一个共享对象映射X到了它的虚拟存储器中，那么对于也把这个共享对象X映射了的其他进程而言，进程A对共享对象X的任何读写操作都是可见的。下图是进程1和进程2映射了共享区域的图例：


私有区域：即使是私有区域在物理存储器上也是同一个区域，如下图进程1和进程2所映射的私有对象在物理存储器上只是一份拷贝。


每个对象都有唯一的一个文件名，在进程1的虚拟存储器中已经完成了私有对象到存储器的映射，进程2如果要映射这个区域只需要将页表条目指向已经映射好的物理存储器位置就行了。如上图所示，进程1和2将一个私有对象映射到了物理存储器的一个区域并共享这个私有对象。这个对象会被标记为只读，当其中一个进程2确实需要写这个区域的时候，就会引发一个保护故障，内核会在物理存储器中创建这个私有对象的一个拷贝，称为写时拷贝，更新页面条目使得进程1指向这个新的条目。然后把老对象修改为可写权限。这样当保护故障程序返回的时候，CPU从新执行写的操作就不会出错了。

理解fork函数如何创建独立的虚拟地址空间

当当前进程调用fork函数的时候，内核为新进程创建各种数据结构，并分配PID。为了给新进程创建一个虚拟存储器，它创建的当前进程的mm_struct、区域结构和页表的一个拷贝，内核为两个进程的每个页表标记为只读，并将诶个区域标记为私有的写时拷贝。这样当fork函数返回的时候，新进程的虚拟存储器和当前进程的虚拟存储器刚好相同。任何一个进程进行写操作的时候，才会创建新的页面。


理解execve函数实际上如何加载和执行程序

1> 删除已存在的用户区域；

2> 映射私有区域

所有的.text、.data、.bss区域都是新创建的，这些区域是私有的、写时拷贝。.bss是匿名文件区域，初始化为二进制0，栈、堆也都是初始化为0.

3> 映射共享区域；

这些共享区域是动态链接到程序然后映射到虚拟地址空间的共享区域。

4> 设置程序计数器。

最后一步就是设置当前进程的上下文计数器，并指向.text入口

MMAP


动态内存分配

https://www.cs.cmu.edu/~213/lectures/19-malloc-basic.pdf

前面了解了虚拟内存的相关知识，这一节我们来看看动态内存分配的基本概念，相信这之后就知道诸如 malloc和 new 这类方法是怎么做的了。

程序员通过动态内存分配（例如 malloc）来让程序在运行时得到虚拟内存。动态内存分配器会管理一个虚拟内存区域，称为堆(heap)。

分配器以块为单位来维护堆，可以进行分配或释放。有两种类型的分配器：

显式分配器：应用分配并且回收空间（C 语言中的 malloc 和 free）
隐式分配器：应用只负责分配，但是不负责回收（Java 中的垃圾收集）

先来看看一个简单的使用 malloc 和 free 的例子


#include

#include

void foo(int n) {

    int i, *p;

    /* Allocate a block of n ints */

    p = (int *) malloc(n * sizeof(int));

    if (p == NULL) {

        perror("malloc");

        exit(0);

    }

    /* Initialize allocated block */

    for (i=0; i


 为了讲述方便，我们做如下假设：

  内存地址按照字来编码
  每个字的大小和整型一致

 例如：








 程序可以用任意的顺序发送 malloc 和 free 请求，free 请求必须作用与已被分配的 block。
 分配器有如下的限制：

  不能控制已分配块的数量和大小
  必须立即响应 malloc 请求（不能缓存或者给请求重新排序）
  必须在未分配的内存中分配
  不同的块需要对齐（32 位中 8 byte，64 位中 16 byte）
  只能操作和修改未分配的内存
  不能移动已分配的块

  性能指标
 现在我们可以来看看如何去评测具体的分配算法了。假设给定一个 malloc 和 free 的请求的序列：
 R0,R1,...,Rk,...,Rn−1
 目标是尽可能提高吞吐量以及内存利用率（注意，这两个目标常常是冲突的）
 吞吐量是在单位时间内完成的请求数量。假设在 10 秒中之内进行了 5000 次 malloc 和 5000 次 free 调用，那么吞吐量是 1000 operations/second
 另外一个目标是 Peak Memory Utilization，就是最大的内存利用率。
 影响内存利用率的主要因素就是『内存碎片』，分为内部碎片和外部碎片两种。
 内部碎片
 内部碎片指的是对于给定的块，如果需要存储的数据(payload)小于块大小，就会因为对齐和维护堆所需的数据结构的缘故而出现无法利用的空间，例如：








 内部碎片只依赖于上一个请求的具体模式，所以比较容易测量。
 外部碎片
 指的是内存中没有足够的连续空间，如下图所示，内存中有足够的空间，但是空间不连续，所以成为了碎片：








  实现细节
 我们已经知道了原理，现在就来看看怎么样能够实现一个高效的内存分配算法吧！在具体实现之前，需要考虑以下问题：

  给定一个指针，我们如何知道需要释放多少内存？
  如何记录未分配的块？
  实际需要的空间比未分配的空间要小的时候，剩下的空间怎么办？
  如果有多个区域满足条件，如何选择？
  释放空间之后如何进行记录？

 具体这部分书中提到了四种方法：

  隐式空闲列表 Implicit List
  显式空闲列表 Explicit List
  分离的空闲列表 Segregated Free List
   按照大小对块进行排序 Blocks Sorted by Size











 具体例子看PPT


 如何确定哪部分空间合适，有三种方法：

  First Fit: 每次都从头进行搜索，找到第一个合适的块，线性查找
  Next Fit: 每次从上次搜索结束的位置继续搜索，速度较快，但可能会有更多碎片
  Best Fit: 每次遍历列表，找到最合适的块，碎片较少，但是速度最慢

 显示空闲链表








 分离的空闲链表








 垃圾回收
 https://www.cs.cmu.edu/~213/lectures/20-malloc-advanced.pdf
 所谓垃圾回收，就是我们不再需要显式释放所申请内存空间了，例如：

void foo() {

    int *p = malloc(128);

    return; /* p block is now garbage*/

}


 这种机制在许多动态语言中都有实现：Python, Ruby, Java, Perl, ML, Lisp, Mathematica。C 和 C++ 中也有类似的变种，但是需要注意的是，是不可能回收所有的垃圾的。
 我们如何知道什么东西才是『垃圾』呢？简单！只要没有任何指针指向的地方，不管有没有用，因为都不可能被使用，当然可以直接清理掉啦。不过这其实是需要一些前提条件的：

  我们可以知道哪里是指针，哪里不是指针
  每个指针都指向 block 的开头
  指针不能被隐藏(by coercing them to an int, and then back again)

 相关的算法如下：

  Mark-and-sweep collection (McCarthy, 1960)
  Reference counting (Collins, 1960)
  Copying collection (Minsky, 1963)
  Generational Collectors(Lieberman and Hewitt, 1983)

 大部分比较常用的算法居然都有五十多年历史了，神奇。更多相关细节在维基百科[2]中都有详细介绍（中文版本质量较差，这里给出英文版）。
 "内存陷阱")内存陷阱








 关于内存的使用需要注意避免以下问题：

  解引用错误指针
  读取未初始化的内存
  覆盖内存
  引用不存在的变量
  多次释放同一个块
  引用已释放的块
  释放块失败

  Dereferencing Bad Pointers
 这是非常常见的例子，没有引用对应的地址，少了 &

int val;

...

scanf("%d", val);


  Reading Uninitialized Memory
 不能假设堆中的数据会自动初始化为 0，下面的代码就会出现奇怪的问题

/* return y = Ax */

int *matvec(int **A, int *x) {

    int *y = malloc(N * sizeof(int));

    int i, j;

    for (i = 0; i < N; i++)

        for (j = 0; j < N; j++)

            y[i] += A[i][j] * x[j];

    return y;

}


  Overwriting Memory
 这里有挺多问题，第一种是分配了错误的大小，下面的例子中，一开始不能用 sizeof(int)，因为指针的长度不一定和 int 一样。

int **p;

p = malloc(N * sizeof(int));

for (i = 0; i < N; i++)

    p[i] = malloc(M * sizeof(int));


 第二个问题是超出了分配的空间，下面代码的 for 循环中，因为使用了 <=，会写入到其他位置
 int **p;

p = malloc(N * sizeof (int *));

for (i = 0; i <= N; i++)

    p[i] = malloc(M * sizeof(int));


 第三种是因为没有检查字符串的长度，超出部分就写到其他地方去了（经典的缓冲区溢出攻击也是利用相同的机制）

char s[8];

int i;

gets(s); /* reads "123456789" from stdin */


 第四种是没有正确理解指针的大小以及对应的操作，应该使用 p++

int *search(int *p, int val) {

    while (*p && *p != null)

        p += sizeof(int);

    return p;

}


 第五种是引用了指针，而不是其指向的对象，下面的例子中，*size-- 一句因为 -- 的优先级比较高，所以实际上是对指针进行了操作，正确的应该是 (*size)--
 int *BinheapDelete(int **binheap, int *size) {

    int *packet;

    packet = binheap[0];

    binheap[0] = binheap[*size - 1];

    *size--;

    Heapify(binheap, *size, 0);

    return (packet);

}


  Referencing Nonexistent Variables
 下面的情况中，没有注意到局部变量会在函数返回的时候失效（所以对应的指针也会无效），这是传引用和返回引用需要注意的，传值的话则不用担心

int *foo() {

    int val;

    return &val;

}


  Freeing Blocks Multiple Times
 这个不用多说，不能重复搞两次

x = malloc(N * sizeof(int));

//

free(x);

y = malloc(M * sizeof(int));

//

free(x);


  Referencing Freed Blocks
 同样是很明显的错误，不要犯

x = malloc(N * sizeof(int));

//

free(x);

//  ....

y = malloc(M * sizeof(int));

for (i = 0; i < M; i++)

    y[i] = x[i]++;


  Memory Leaks
 用完没有释放，就是内存泄露啦

foo() {

    int *x = malloc(N * sizeof(int));

    // ...

    return ;

}


 或者只释放了数据结构的一部分：
 struct list {

    int val;

    struct list *next;

};

foo() {

    struct list *head = malloc(sizeof(struct list));

    head->val = 0;

    head->next = NULL;



    free(head);

    return;

}
