STM32F4_FLASH模拟EEPROM

目录

前言

1. 内部FLASH简介

2. 内部FLASH写入过程

3. 内部FLASH库函数

4. FLASH的读写保护及解除

5. FLASH相关寄存器

6. 实验程序

6.1 main.c

6.2 STMFlash.c

6.3 STMFlash.h

---

前言

STM32F4本身并没有自带EEPROM，但是STM32F4具有IAP功能，也就是在应用编程功能。本节将IAP在应用编程功能的FLASH当成EEPROM来使用。

        STM32编程方式：

        ①：在线编程（ICP，In-Circuit Programming）

        通过JTAG/SWD协议或者系统加载程序（Bootloader）下载用户应用程序到微控制器中。

        ②：在程序中编程（IAP，In Application Programming）

        通过任何一种通信接口（如IO端口，USB，CAN，UART，I2C，SPI等）下载程序或者应用数据到存储器中。也就是说，STM32允许用户在应用程序中重新烧写闪存存储器中的内容。然而，IAP需要至少有一部分程序已经使用ICP方式烧到闪存存储器中（Bootloader）

1. 内部FLASH简介

        在STM32芯片内部有一个FLASH存储器，他主要用于存储代码，我们在电脑上编写好应用程序后，使用下载器把编译后的代码烧录到该内部FLASH中，由于FLASH存储器的内容在掉电后不会丢失，芯片重新上电复位后，内核可从内部FLASH中加载代码并运行。

注：事实上，我们将代码下载到开发板的MCU中，实际上都是下载到芯片内部的FLASH存储器中。

        除了使用外部的工具（如下载器）读写内部FLASH外，STM32F4芯片在运行的时候，也能对自身的内部FLASH进行读写，因此，若内部FLASH存储了应用程序后还有剩余空间，我们可以把它像外部SPI-FLASH那样利用起来，存储一些程序运行时产生的需要掉电保存的数据。

        由于访问内部FLASH比外部SPI-FLASH的速度快的多，所以在紧急状态下常常会使用内部FLASH存储关键记录；为了防止应用程序被抄袭，有的应用会禁止读写内部FLASH中的内容，或者在第一次运行时计算机机密信息并记录到某些区域，然后删除自身的部分加密代码，这些都涉及到内部FLASH的操作。

STM32内部FLASH包括：主存储器、系统存储器、OTP区域以及选项字节区域

        其中系统存储器是STM32开发板出厂之前就已经使用的一块区域，用户是无法访问系统存储区的，主要是做串口下载程序的支持，以及USB、CAN等ISP烧录功能。（系统存储器主要是用来存放STM32F4的bootloader代码，此代码是出厂的时候就固化在STM32F4里面的，专门来给主存储器下载代码的）

        OTP区域，即一次性可编程区域，共528字节，被分成两部分，前面512个字节（32字节为1块，分成16块），可以用来存储一些用户数据（一次性的，写完一次，永远不可以擦除！！！）后面16个字节，用于锁定对应块。

        选项字节区域是用来配置FLASH的读写保护、待机/停机、软件/硬件看门狗功能。可以通过修改FLASH的选项控制寄存器进行修改。

        主存储器：

                像我们在介绍一款芯片的时候，提到的256K FLASH或者512K FLASH，其中256K和512K指的都是这个主存储器的大小。主存储器用来存放代码和数据常量（如const类型的数据）

                主存储器分256页，每页大小2KB，共512KB。这个分页的概念，实质上就是FLASH存储器的扇区，与其他FLASH一样，在写入数据前，要先按照页，也就是扇区进行擦除。

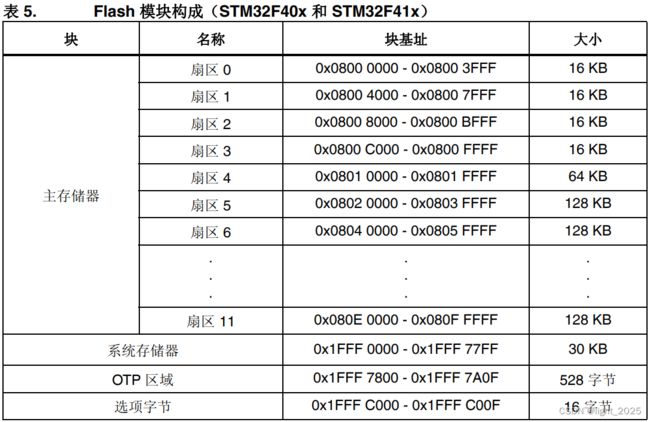

                STM32F4的主存储器块分为 4个 16KB 扇区、1个 64KB 扇区和 7个 128KB 扇区

型号STM32F4ZG：

        其中型号中的字母G就表示FLASH的大小；

        4表示16KB；       6表示32KB；      8表示64KB；      B表示128KB；

        C表示256KB；    E表示512KB；    F表示768KB；    G表示1024KB；

闪存存储器接口寄存器，该部分用于控制闪存读写等，是整个闪存模块的控制机构。

在执行闪存写操作时，任何对闪存的读操作都是锁住总线，在写操作完成后，读操作才能正确进行；也就是说在进行写或者擦除操作时，不能进行数据或者代码的读取操作。

2. 内部FLASH写入过程

1. 解锁

        由于内部 FLASH 空间主要存储的是应用程序，是非常关键的数据，为了防止误操作修改了这些内容，芯片复位后默认会给 FLASH 上锁，这个时候不再允许设置 FLASH 的控制寄存器，同时也不能修改 FLASH 中的内容。

        所以对 FLASH 写入程序之前，需要先对其进行解锁操作。

•         往 FLASH 密钥寄存器 FLASH_KEYR 中写入 KEY1=0x45670123
•         再往 FLASH 密钥寄存器 FLASH_KEYR 中写入 KEY2=0xCDEF89AB

2. 擦除扇区

        在写入新的数据前，需要先擦除存储区域，STM32提供了扇区擦除指令和整个FLASH擦除（批量擦除）的指令，批量擦除指令仅针对主存储区。

        扇区擦除的过程：

•         检查FLASH_SR状态寄存器的 “忙碌寄存器BSY” ，以确认当前未执行任何FLASH操作
•         在FLASH_CR寄存器中，将 “激活页擦除寄存器位PER” 置1
•         用FLASH_AR寄存器选择要擦除的页
•         将FLASH_CR控制寄存器中的 “开始擦除寄存器位STRT” 置1，开始擦除
•         等待BSY位被清零，表示擦除完成

3. 写入数据

        擦除完毕后即可写入数据，写入数据的过程并不是仅仅使用指针指向地址赋值，赋值前还需要配置一系列的寄存器

•         检查FLASH_SR状态寄存器中的BSY位，以确认当前未执行任何其他的内部FLASH操作
•         将FLASH_CR控制寄存器中 “激活编程寄存器位PG” 置1
•         向指定的FLASH存储器地址执行数据写入操作，每次只能以16位的方式写入
•         等待BSY位被清零时，表示写入成功

查看工程的空间分布：

        由于内部FLASH本身存储有程序数据，若不是有意删除某段程序代码，一般不应该修改程序空间的内容，所以在使用内部FLASH存储其他数据前需要了解哪一些空间已经写入了程序代码，存储了程序代码的扇区都不应做任何的修改。通过查询应用程序编译时产生的 “*.map” 后缀文件，可以了解程序存储到了哪些区域。

3. 内部FLASH库函数

1. FLASH解锁、上锁函数

        解锁的时候，他对FLASH_KEYR寄存器写入两个解锁参数。上锁的时候，对FLASH_CR寄存器的FLASH_CR_LOCK位置1。

#define FLASH KEY1  ((uint32_t)0x45670123)
#define FLASH KEY2  ((uint32_t)0xCDEF89AB)

void FLASH Unlock(void)
{
    if((FLASH->CR & FLASH_CR_LOCK)!=RESET)
    {
        FLASH->KEYR = FLASH KEY1;
        FLASH->KEYR = FLASH KEY2;
    }
}

void FLASH_Lock(void)
{
    FLASH->CR |= FLASH_CR_LOCK;
}

2. 擦除函数

        解除后擦除扇区时可调用FLASH_EraseSector完成；

        该函数包含以Page_Address输入参数获得要擦除的地址。内部根据该参数配置FLASH_AR地址，然后擦除扇区，擦除扇区的时候需要等待一段时间，它使用FLASH_WaitForLastOperation等待，擦除完成的时候才会退出FLASH_EraseSector函数。

3. 写入数据

        对内部FLASH写入数据不像对SDRAM操作那样直接指针操作就可以完成了，还要设置一系列的寄存器，利用FLASH_ProgramWord和FLASH_ProgramHalfWord函数可按字、半字节单位写入数据。

STM32F4内部FLASH库函数：

        1. 锁定解锁函数

        void FLASH_Unlock(void)； //解锁函数     对FLASH操作前必须先进行解锁

        void FLASH_Lock(void)；     //锁定FLASH

        2. 写操作函数

        FLASH_Status FLASH_ProgramDoubleWord（uint32_t Address,uint64_t Data）;   //写入双字函数

        FLASH_Status FLASH_ProgramWord（uint32_t Address,uint32_t Data）;   //写入字函数

        FLASH_Status FLASH_ProgramHalfWord（uint32_t Address,uint16_t Data）;   //写入半字函数

        FLASH_Status FLASH_ProgramByte（uint32_t Address,uint8_t Data）;   //写入字节函数

        3. 擦除函数

        FLASH_Status FLASH_EraseSector（uint32_t FLASH_Sector,uint8_t VoltageRange）;   //擦除某个扇区函数

        FLASH_Status FLASH_EraseAllSectors（uint8_t VoltageRange）;   //擦除整个扇区函数

        FLASH_Status FLASH_EraseAllBank1Sectors（uint8_t VoltageRange）;   //STM32F4将所有的Sector分成两个Bank，所以定义两个函数来擦除两个Bank下的Sector

        FLASH_Status FLASH_EraseAllBank2Sector（uint8_t VoltageRange）;   //擦除Bank下的Sector

函数第一个参数的取值范围为 FLASH_Sector_0~FLASH_Sector_11 （这些都是头文件中宏定义好的）

函数第二个参数是电压范围，STM32F4的电压范围是3.3V，所以选择VoltageRange_3即可

        4. 获取FLASH状态

        FLASH_Status FLASH_GetStatus（void）;   //获取FLASH状态函数

FLASH_Status FLASH_GetStatus(void);  //获取FLASH状态

// 返回值通过枚举定义

typedef enum
{
    FLASH_BUSY=1, //操作忙
    FLASH_ERROR_RD, //读保护错误
    FLASH_ERROR_PGS, //编程顺序错误
    FLASH_ERROR_PGP, //编程并行位数错误
    FLASH_ERROR_PGA, //编程对齐错误
    FLASH_ERROR_WRP, //写保护错误
    FLASH_ERROR_PROGRAM, //编程错误
    FLASH_ERROR_OPERATION, //操作错误
    FLASH_COMPLETE  //操作结束
}FLASH_Status;

        5. 等待操作完成函数

        在执行闪存写操作时，任何对闪存的读操作都会锁住总线，在写操作完成后读操作才能正确的进行；因此在进行写操作或者擦除命令时，不能同时进行数据的读取

        FLASH_Status FLASH_WaitForLastOperation(void)； //返回FLASH的状态

        在每次操作之前，都要等待上一次操作完成才能开始

        6. 读FLASH特定地址数据函数

        从指定地址读取一个字的函数

u32 STMFLASH_ReadWord(u32 faddress)  //参数输入地址
{
    return *(vu32*)faddress;  //定义一个vu32的指针指向该地址，解引用得到该地址上的值
    //返回解引用得到的该地址的值
}

4. FLASH的读写保护及解除

选项字节和读写保护：

        在实际发布的产品中，STM32芯片的内部FLASH存储了控制程序，如果不做任何保护措施的话，可以使用下载器直接把内部FLASH的内容读取回来，得到bin或hex文件格式的代码拷贝，别有用心的厂家可能会利用该代码制造山寨产品、为此，STM32芯片提供了多种方式保护内部FLASH的程序不被非法读取，但是在默认状态下该保护功能是不开启的，若要开启该功能，需要改写内部FLASH选项字节（Option Bytes）中的配置。

修改选项字节的过程：

        修改选项字节的内容可修改各种配置，但是，当应用程序运行时，无法直接通过选项字节改写他们的内容。

        要改写其内容必须设置寄存器FLASH_OPTCR及FLASH_OPTCR1中对应数据位。

        默认情况下，FLASH_OPTCR寄存器中的第0位OPTLOCK的值为1，它表示选项字节被上锁，需要解锁后才能进行修改，当寄存器的值设置完成后，对FLASH_OPTCR寄存器中的第1位OPTSTRT位设置为1，硬件就会擦除选项字节扇区的内容，并把FLASH_OPTCR/1寄存器中包含的值写入到选项字节。

        修改选项字节的配置步骤：

•                 解锁，在FLASH选项密钥寄存器FLASH_OPTKEYR中写入OPTKET1=0x0819 2A3B；接着在Flash选项密钥寄存器FLASH_OPTKEYR中写入OPTKEY2=0x4C5D 6E7F。
•                 检查FLASH_SR状态寄存器中的BSY位，以确认当前未执行其他Flash操作。
•                 在FLASH_OPTCR和/或FLASH_OPTCR1寄存器中写入选项字节值。
•                 将FLASH_OPTCR寄存器中的选项启动位OPTSTRT置1。
•                 等待BSY位清零，即写入完成。

闪存的读取：

        STM32F4可以通过内部的 I-Code指令总线 或 D-Code数据总线 访问内置闪存模块；

        数据的读写可以通过 D-Code数据总线 来访问内部闪存模块。为了准确的读取 Flash 数据，必须根据CPU时钟（HCLK）频率和器件电源电压在 Flash存取控制寄存器FLASH_ACR 中正确的设置等待周期数LATENCY。当电源电压低于2.1V时，必须关闭预取缓冲器。

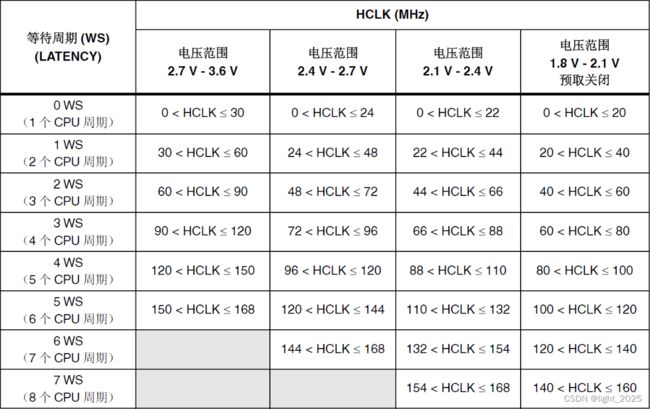

         等待周期WS通过FLASH存取控制寄存器FLASH_ACR寄存器LATENCY[2:0]三个位设置。系统复位后，CPU时钟频率为内部16M RC振荡器，LATENCY默认是0，即一个等待周期。供电电压一般是3.3V，所以设置168MHz频率作为CPU时钟之前，必须先设置LATENCY为5.（根据上表中对应的关系进行设置），否则FLASH读写可能出错，导致死机。

        根据上表中的对应周期，正常工作168MHz时，对应的是6个CPU周期，但是只需要对FLASH存取状态寄存器的低三位写入101，也就是5.

这是因为STM32F4具有自适应实时存储器加速器（ART Accelerator），通过指令缓存存储器，预取指令，实现相当于0 FLASH等待的运行速度。

        STM32F4的FLASH读取比较简单。例如，要从地址Address上读取一个字（字节为8位，半字为16位，字为32位），可以通过如下的语句读取：

Data=*(vu32*)Address

其中将地址Address强制转换成vu32的指针，然后解引用得到该指针指向地址的值。

闪存的编程和擦除：

        执行任何Flash编程操作（擦除或编程）时，CPU时钟频率HCLK不能低于1MHz。如果在FLASH操作期间发生器件复位，无法保证Flash中的内容。

        在对STM32F4的Flash执行写入或擦除操作期间，任何读取Flash的尝试都会导致总线阻塞。也就是说，STM32F4内部的FLASH进行写入或者擦除操作时，是不能进行数据的读取的。

        FLASH_CR的解锁序列：

        1. 写0x45670123到FLASH_KEYR密钥寄存器

        2. 写0xCDEF89AB到FLASH_KEYR密钥寄存器

        通过这两个步骤，即可解锁FLASH_CR，如果写入错误，那么FLASH_CR将被锁定，直到下次复位后才可以再次解锁。

        STM32F4闪存编程位数：

        闪存编程位数通过FLASH_CR的PSIZE字段配置，PSIZE的设置必须和电源电压匹配。

STM32F4开发板使用的是3.3V电压，所以PSIZE必须设置为10，也就是并行位数x32位。擦除或者编程都必须以32位为基础进行。

注：STM32F4的FLASH在编程的时候，必须要求其写入地址的FLASH是被擦除了的（STM32F4内部的FLASH只能写入1或者0，擦除以后的32位是0xFFFF FFFF，也就是说只能在擦除以后的1的基础之上改为0，否则就要重新进入擦除操作）

        STM32F4的标准编程步骤：

        1. 检查FLASH_SR中的BSY位，确保当前未执行任何FLASH操作

        2. 将FLASH_CR寄存器的PG位置1，激活FLASH编程

        3. 针对所需存储器地址（主存储器或OTP区域内）执行数据写入操作   （通过设置FLASH状态寄存器的 PSIZE 位，设置并行位数位x32时按字写入）

        4. 等待BSY位清零，完成一次编程

注意：1. 编程前要确保要写入地址的FLASH已经擦除；2. 要先写入FLASH密钥寄存器解锁，否则是不能操作FLASH状态寄存器的；3. 编程操作对OTP区域同样有效。

STM32F4的FLASH编程的时候，要先判断所写地址是否被擦除了；STM32F4的闪存擦除分为两种：扇区擦除和整片擦除

         扇区擦除步骤：

        1. 检查FLASH_CR的LOCK是否解锁，如果没有则先解锁

        2. 检查FLASH_SR寄存器的BSY位，确保当前未执行任何FLASH操作

        3. 在FLASH_CR寄存器中，将SER位置1，并从主存储块的12个扇区中选择要擦除的扇区SNB

        4. 将FLASH_CR寄存器中的 STRT位 置1，触发擦除操作

        5. 等待BSY位清零

        批量擦除步骤：

        1. 检查FLASH_SR寄存器中的BSY位，确保当前未执行任何FLASH操作

        2. 在FLASH_CR寄存器中，将MER位置1（批量擦除）

        3. 将FLASH_CR寄存器中的STRT位置1，触发擦除操作

        4. 等待BSY位清零

5. FLASH相关寄存器

FLASH访问控制寄存器：FLASH_ACR

Flash Access Control Register：Flash访问控制寄存器用于使能/关闭加速功能，并且可根据CPU频率控制Flash访问时间

位10 DCEN：数据缓存使能（Data cache enable）

•         0：关闭数据缓存
•         1：使能数据缓存

位9 ICEN：指令缓存（Instruction cache enable）

•         0：关闭指令缓存
•         1：使能指令缓存

位8 PRFTEN：预取使能（Prefetch enable）

•         0：关闭预取
•         1：使能预取

DCEN、ICEN 和 PRFTEN 这三个位也非常重要，为了达到最佳的性能，这三个位一般都设置为 1 即可

位2:0 LATENCY：延迟（Latency） 这些位表示CPU时钟周期与Flash访问时间之比

        这三个位必须通过MCU的工作电压和频率来进行正确的设置，否则可能会死机。

•         000：零等待周期
•         001：一个等待周期
•         010：两个等待周期
•         011：三个等待周期
•         100：四个等待周期
•         101：五个等待周期
•         110：六个等待周期
•         111：七个等待周期

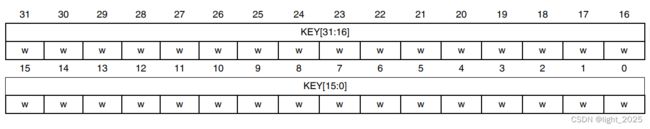

FLASH密钥寄存器：FLASH_KEYR

Flash Key Register：借助Flash密钥寄存器，可允许Flash控制寄存器的访问，进而允许进行编程或擦除操作。

位31:0 FKEYR：FPEC密钥寄存器（FPEC key）

        将FLASH_CR寄存器解锁并允许对其执行编程/擦除操作，必须顺序编程以下值：

•         a：KEY1=0x45670123
•         b：KEY2=0xCDEF89AB

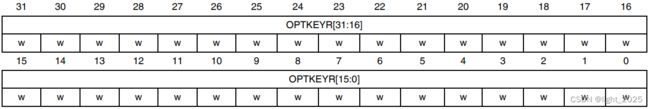

FLASH选项密钥寄存器：FLASH_OPTKEYR

Flash option key register：借助Flash选项密钥寄存器，可允许在用户配置扇区中执行编程和擦除操作

位31:0 OPTKEYR：选项字节密钥（Option byte key） 将FLASH_OPTCR寄存器解锁并允许对其编程，必须顺序编程以下值：

•         a：OPTKEY1=0x08192A3B
•         b：OPTKEY2=0x4C5D6E7F

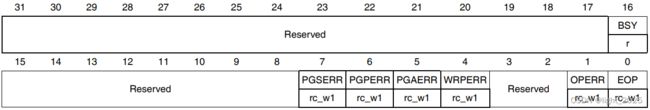

FLASH状态寄存器：FLASH_SR

Flash Status Register：Flash状态寄存器提供正在执行的编程和擦除操作的相关信息

位16 BSY：繁忙（Busy）

        该位指示Flash操作正在进行。该位在Flash操作开始时置1，在操作结束或出现错误时清零。

•         0：当前未执行任何Flash操作
•         1：正在执行Flash操作

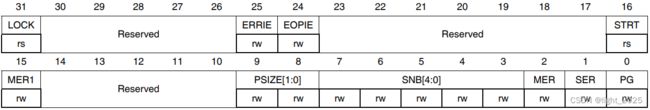

FLASH控制寄存器：FLASH_CR

Flash Control Register：Flash 控制寄存器用于配置和启动Flash 操作

位31 LOCK：锁定Lock

        该位只能写入1。该位置1时，表示FLASH_CR寄存器已锁定。当检测到解锁序列时，由硬件将该位清0。如果解锁操作失败，该位仍保持置1，直到下一次复位。

位16 STRT：启动Start

        该位置1后可触发擦除操作。该位只能通过软件置1，并在BSY位清零后随之清零。

位9:8 PSIZE：编程大小（Program size） 这些位用于选择编程并行位数

•         00：x8编程
•         01：x16编程
•         10：x32编程
•         11：x64 编程

位7:3 SNB：扇区编号（Sector number） 这些位用于选择要擦除的扇区

•         0000：扇区0
•         0001：扇区1
•         ……
•         01011：扇区11
•         01100：不允许
•         01101：不允许
•         01111：不允许
•         10000：扇区12

位2 MER：批量擦除（Mass Erase）

        针对所有用户扇区激活擦除操作

位1 SER：扇区擦除（Sector Erase）

        激活扇区擦除

位0 PG：编程（Programming）

        激活Flash编程

6. 实验程序

实验现象：

        开机时在LCD上显示一些提示信息，然后在主循环里面检测两个按键，其中按键KEY1用来执行写入FLASH的操作，按键KEY0用来执行读出FLASH中的数据的操作。

6.1 main.c

#include "stm32f4xx.h"
#include "delay.h"
#include "usart.h"
#include "LED.h"
#include "lcd.h"
#include "Key.h"
#include "usmart.h"
#include "MyI2C.h"
#include "AT24C02.h"
#include "STMFlash.h"

//LCD状态设置函数
void led_set(u8 sta)//只要工程目录下有usmart调试函数，主函数就必须调用这两个函数
{
	LED1=sta;
}
//函数参数调用测试函数
void test_fun(void(*ledset)(u8),u8 sta)
{
	led_set(sta);
}

//要写入STM32F4 FLASH的字符串数组
const u8 TEXT_Buffer[]={"STM32 FLASH TEST"};
#define TEXT_LENTH sizeof(TEXT_Buffer)   //数组长度
#define SIZE  TEXT_LENTH/4+((TEXT_LENTH%4)?1:0)   //判断字节长是不是4的倍数，也可以说是判断地址是否有效
//如果字能被4整除，那么TEXT_LENTH/4一定是一个正数，TEXT_LENTH%4一定是0，那么整体一定是真，返回SIZE等于1；
//如果不是4的倍数，那么返回SIZE是0；

#define FLASH_SAVE_ADDRESS 0x0800C004   //设置FLASH 保存地址(必须为偶数，且所在的扇区要大于本代码所用到的扇区)
										//否则，写操作的时候，可能会导致擦除整个扇区，从而引起部分程序丢失，引起死机

int main(void)
{
	u8 key=0;
	u16 i=0;
	u8 datatemp[SIZE];
	delay_init(168);
	uart_init(115200);

	LED_Init();
	LCD_Init();
	Key_Init();
	POINT_COLOR=RED;
	LCD_ShowString(30,50,200,16,16,"Explorer STM32F4");
	LCD_ShowString(30,70,200,16,16,"FLASH EEPROM TEST");
	LCD_ShowString(30,90,200,16,16,"ATOM@ALIENTEK");
	LCD_ShowString(30,110,200,16,16,"2023/07/18");
	LCD_ShowString(30,130,200,16,16,"KEY1:Write  KEY0:Read");

	while(1)
	{
		key=KEY_Scan(0);
		if(key==2)  //KEY1按下  写STM32 FLASH
		{
			LCD_Fill(0,170,239,319,WHITE);  //清除半屏 x范围是0-239，y范围是170-319
			LCD_ShowString(30,170,200,16,16,"Start Write FLASH……");
			STMFLASH_Write(FLASH_SAVE_ADDRESS,(u32*)TEXT_Buffer,SIZE); //在保存地址上写入字节长为SIZE的字，要写入的字来自于TEXT_Buffer
			LCD_ShowString(30,170,200,16,16,"FLASH Write Finished!"); //提示传送完成
		}
		if(key==1)  //KEY0按下  读取字符串并显示
		{
			LCD_ShowString(30,170,200,16,16,"Start Read FLASH……");
			STMFLASH_Read(FLASH_SAVE_ADDRESS,(u32*)datatemp,SIZE);   //从写入的地址上读出字节SIZE长的字，读到的字存储到datatemp数组中
			LCD_ShowString(30,170,200,16,16,"The Data Readed Is:  ");
			LCD_ShowString(30,190,200,16,16,datatemp);  //显示读到的字符串
		}
		i++;
		delay_ms(10);
		if(i==20)
		{
			LED0=!LED0; //提示系统正在运行
			i=0;
		}
	}
}

6.2 STMFlash.c

#include "stm32f4xx.h"
#include "STMFlash.h"
#include "delay.h"
#include "usart.h"


//读取指定地址的字(32位数据)
//fAddress：读地址
//返回值：对应数据
u32 STMFLASH_ReadWord(u32 fAddress) //字节8位，半字16位，字为32位
{
	return *(vu32*)fAddress; //将地址强制类型转换为vu32的指针，然后解引用得到该指针指向位置的数据
}
//获取某个地址所在的FLASH扇区
//Address：Flash地址
//返回值：0~11，即Address所在的扇区
uint16_t STMFLASH_GetFlashSector(u32 Address)
{
	//该函数的架构思路是：首先我在头文件中宏定义了每个扇区的起始地址，只要给定地址Address小于某一扇区的起始地址，就认为该地址处于上一个扇区中
	if(Address

6.3 STMFlash.h

#ifndef _STMFLASH__H_
#define _STMFLASH__H_
#include "sys.h"


//FLASH起始地址
#define STM32_FLASH_START_ADDRESS_BASE 0x08000000  //STM32 FLASH起始地址

//FLASH扇区起始地址   定义扇区的地址是定义FLASH主存储区的地址，本次使用的是STM32F4系列的芯片，对应FLASH主存储区大小1024K
#define ADDRESS_FLASH_SECTOR_0  ((u32)0x08000000)  //扇区0起始地址，16 Kbytes
#define ADDRESS_FLASH_SECTOR_1  ((u32)0x08004000)  //扇区1起始地址，16 Kbytes
#define ADDRESS_FLASH_SECTOR_2  ((u32)0x08008000)  //扇区2起始地址，16 Kbytes
#define ADDRESS_FLASH_SECTOR_3  ((u32)0x0800C000)  //扇区3起始地址，16 Kbytes
#define ADDRESS_FLASH_SECTOR_4  ((u32)0x08010000)  //扇区4起始地址，64 Kbytes
#define ADDRESS_FLASH_SECTOR_5  ((u32)0x08020000)  //扇区5起始地址，128 Kbytes
#define ADDRESS_FLASH_SECTOR_6  ((u32)0x08040000)  //扇区6起始地址，128 Kbytes
#define ADDRESS_FLASH_SECTOR_7  ((u32)0x08060000)  //扇区7起始地址，128 Kbytes
#define ADDRESS_FLASH_SECTOR_8  ((u32)0x08080000)  //扇区8起始地址，128 Kbytes
#define ADDRESS_FLASH_SECTOR_9  ((u32)0x080A0000)  //扇区9起始地址，128 Kbytes
#define ADDRESS_FLASH_SECTOR_10 ((u32)0x080C0000)  //扇区10起始地址，128 Kbytes
#define ADDRESS_FLASH_SECTOR_11 ((u32)0x080E0000)  //扇区11起始地址，128 Kbytes


u32 STMFLASH_ReadWord(u32 fAddress);
uint16_t STMFLASH_GetFlashSector(u32 Address);
void STMFLASH_Write(u32 WriteAddress,u32 *pBuffer,u32 NumToWrite);
void STMFLASH_Read(u32 ReadAddress,u32 *pBuffer,u32 NumToRead);



#endif
