网线的制作过程与应用

制作网线需要的材料:

目录

1.实验设备:

2.动手制作网线:

3.网线的应用:

4.网线的分类及区别:

5.屏蔽网线和非屏蔽网线的区别:

6.超五类网线和六类网线的区别:


1.制作网线需要的材料主要是:双绞线和RJ45水晶头

  • 网线

  • 水晶头

  • 网线钳

双绞线 ---由颜色不同的4对8芯线组成,每1对按照一定规则交织在一起,是网络中最基本也是最常用的传输介质。

网线的制作过程与应用_第1张图片

 RJ45水晶头---通常称之为“水晶头”或者“网络水晶头”,RJ45接口前端有 8个凹槽,简称8P,凹槽内的金属连接点有8个,简称8C,所以也有8P8C的说法。

网线的制作过程与应用_第2张图片

1.实验设备:

网线、水晶头、网线钳、剪刀、测线仪

1.实验过程

第一步:剥皮:使用剥皮刀或剪刀将网线外皮剥掉大约1.5cm(长度要注意,因为如果剥皮过长,因网线不能被水晶头卡住,容易松动;若剥线过短,则因有保护层塑料的存在,不能完全插到水晶头底部,造成水晶头插针不能与网线芯线完好接触,同时由于剥皮过短,还会导致后续不易进行排序),我们需要把双绞线的灰色保护层剥掉,可以利用到压线钳的剪线刀口将线头剪齐,再将线头放入剥线专用的刀口,稍微用力握紧压线钳慢慢旋转,让刀口划开双绞线的保护胶皮,注意不要伤到内部的铜线表皮。

网线的制作过程与应用_第3张图片

第二步:排序:剥除灰色的塑料保护层之后即可见到双绞线网线的4对8条芯线,并且可以看到每对的颜色都不同。每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。四条全色芯线的颜色为:棕色、橙色、绿色、蓝色。每对线都是相互缠绕在一起的,制作网线时必须将4个线对的8条细导线逐一解开、理顺、扯直,然后按照规定的线序排列整齐。

网线的制作过程与应用_第4张图片

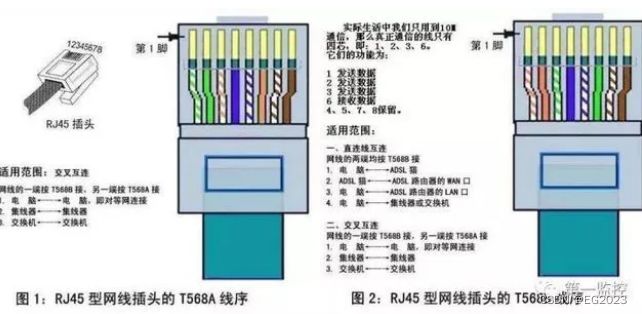

T568B线序:(1、橙白,2、橙,3、绿白,4、蓝,5、蓝白,6、绿,7、棕白,8、棕),排序完成后我们需要把每对都是相互缠绕在一起的线缆逐一解开。解开后则根据需要接线的规则把几组线缆依次地排列好并理顺,排列的时候应该注意尽量避免线路的缠绕和重叠。排序口诀:白橙橙,白绿蓝,白蓝绿,白棕棕

网线的制作过程与应用_第5张图片

利用双手抓着线缆然后向两个相反方向用力,反复几次将线撸直

我们把线缆依次排列好并理顺压直之后,应该细心检查一遍,之后利压线钳的剪线刀口把线缆顶部裁剪整齐,需要注意的是裁剪的时候应该是水平方向插入,否则线缆长度不一会影响到线缆与水晶头的正常接触。若之前把保护层剥下过多的话,可以在这里将过长的细线剪短,保留的去掉外层保护层的部分约为15mm左右,这个长度正好能将各细导线插入到各自的线槽。如果该段留得过长,一来会由于线对不再互绞而增加串扰,二来会由于水晶头不能压住护套而可能导致电缆从水晶头中脱出,造成线路接触不良。

 第三步:我们需要做的就是把整理好的线缆插入水晶头内。需要注意的是要将水晶头有塑造弹簧片的一面向下,有针脚的一方向上,使有针脚的一端指向远离自己的方向,有方型孔的一端对着自己。此时,最左边的是第1脚,最右边的是第8脚,其余依次顺序排列。插入的时候需要注意缓缓地用力把8条线缆同时沿RJ-45头内的8个线槽插入,一直插到线槽的顶端,在最后一部的压线之前,我们可以从水晶头的顶部检查,看看是否每一组线缆都紧紧地顶在水晶头的末端。(要注意再将排序好的线放入水晶头时易出现线序混乱,导致后续测试不通)

网线的制作过程与应用_第6张图片

第四步:压线,确认无误之后就可以把水晶头插入压线钳的8P槽内压线了,把水晶头插入后,用力握紧线钳,若力气不够的话,可以使用双手一起压,这样一压的过程使得水晶头凸出在外面的针脚全部压入水晶并头内。

网线的制作过程与应用_第7张图片

2.动手制作网线:

准备好了制作网线的材料、工具,掌握了制作网线的标准,接下来就该动手制作网线啦!

① 用网线钳把双绞线的一段剪齐,然后把剪齐的一端插入网线钳用于剥线的缺口中。

② 握紧压线钳慢慢旋转一圈,让刀口划开双绞线的保护胶皮,拨下胶皮。

③ 拨下胶皮后此时可以看到4对8条芯线,把每对相互缠绕的芯线逐一解开,解开后根据需要接线的规则把芯线依次排列好并理顺。芯线可能会有一定的弯曲,此时应该尽量把芯线捋直。

④ 仔细检查芯线排列顺序避免出现错误,利用压线钳的剪刀口把芯线顶部裁剪整齐。

⑤ 把整理好的芯线插入水晶头内。注意要将水晶头有塑料弹簧片的一面向下,有针脚的一面向上,有针脚的一侧向外,方孔一侧对着自己,此时最左边的是第1脚,最右边的是第8脚。插入时缓缓用力把8条芯线同时沿着水晶头8个凹槽插入,插入线槽顶端。

⑥ 检查水晶头的顶部,看看每一组芯线是否都紧紧顶在了水晶头的顶端。确认无误后把水晶头插入压线钳8P槽内进行压线,受力滞后听到吧嗒一声即可。

⑦ 压线滞后水晶头凸出在外面的针脚全部压入水晶头内,水晶头下部塑料扣位也压紧在网线保护层上,此时网线就已制作完毕啦!

 2.网线连通性测试

网线制作完毕后,需要使用网线测试仪测试网线是否可以连通。

第五步:测试, 使用测线仪对做好的网线进行测试,将测线器两端各接水晶头,两端接如果亮的顺序一致即可。如果出现亮的顺序不同,则可能是将线放入水晶头时线序发生了移位,如果某些灯没亮,则可能是使用网线钳按压水晶头时力度不够导致,此时只能剪掉重新制作。

 网线的制作过程与应用_第8张图片

制作完成之后,这跟网线是可以使用的。

把网线两端接口插入测试仪两个接口后,打开网线测试仪可以看到测试仪上两组指示灯闪烁,测试仪上8个指示灯依次绿灯闪过,证明网线制作成功。若出现任何一个灯亮红灯或者黄灯,证明存在断路或者接触不良,此时最好先对网线两侧水晶头再次压线后再次测试,如依然存在故障,则检查两端线序,发现错误重做该侧水晶头,直至测试成功。

以上就是网线的制作过程。

3.网线的应用:

第一种:他的老本行!网线!

不过一根网线可以当作两根网线使用哦,而且效果没有任何打折的~

相信懂的人都是晓得1236一根,4578接1236当作一根。

因为网线的12为输出正负,36为输入正负,4578只是保留为电话使用!

做模块也是一样的,一般只要1236通就好了!一般的正规厂商的网线就可以~不过提醒大家,百兆以内的网络1236通就可以了,但千兆网络必须8根网线全通,有一根不通都不行哦~

第一监控注:网线1236有个前提,谨防垃圾网线,有的不良网线厂商4578会与1236质地不一样。

网线的制作过程与应用_第9张图片

第二种:当作电话线使用(很常见的,但有点浪费)

网线8根中的任意两根都是可以当作电话线来使用的,不过最常用的就是棕白棕网线,电话线一体!

第三种:替代视频线

带模拟监控,常用1拖4,最多可1拖7!

模拟的摄像头视频普通都用视频线来传输,但其实用网线是一样的效果,而且网线可以1拖4,甚至1拖7的哦~

不过要注意一点就是网线的选择,距离比较近一般选择室内网线即可。

但如果距离比较远,比如120米,200~300米,就必须用纯铜的室外专用。

距离远的我们一般都用的是联通公司专用的link线!1拖4,各种省!

在这给上个简单的图~

 网线的制作过程与应用_第10张图片

这两张图是我们平时比较常用的两款传输器,几块到十几块钱。当然传输器还有其他很多种,我常用的就这两种。

只需要将网线的其中两根剥出来(比如橙白橙)接到传输器上,一个传输器接摄像头,另一个接录像机即可。

注:平时我施工都是用的以上1拖4,至于1拖7是共用一根地线。视频头有两股线,跟同轴电缆(有线电视线)差不多,把7个视频头的外层的屏蔽线全都接在网线的同一根线上,然后把7个视频头的中心线分别接在网线的其他7根线上。

第四种:带高清监控,他的专用!

百万高清的摄像头,都是用网线来带的。当然远距离的需要用到光纤。一根网线带一个摄像头,也可以一个带两个,都做成1236!目测效果一样!

 网线的制作过程与应用_第11张图片

第五种:作电源线来使用!

这种平时用的较少,一般不用。不过也确实可行!

在有一次监控施工中,带的电源线确实不够了,回去拿不现实!反正网线也是纯铜的,就用了其中两根当作电源线来使用了。一年了,也没见有什么故障。不过使用的话接头必须处理安全!

注:如果不是应急,建议不要采取。即便采取务必处理好接口!而且最好标注,不然以后万一别人维修,不知道可能就触电了!

第六种:当作音频线来使用!

有时候安装装监控的时候,客户会需要采集同步录音!

这时如果手头上没有音频线,完全可以使用网线来代替,而且效果绝对不会比音频线差!不用很好的网线,一般的就完全能达到效果!

第七种:可以替代USB线!

网线代替USB线,质量比普通的USB延长线还要好!

具体接线方法,可百度搜索“网线制作USB延长线’’第一个便是!

第八种:做跳线焊接!

焊接电路板的时候,常常可以用来做跳线焊接

第九种:替代VGA线来传输VGA图像信息!

VGA各针脚定义:15针VGA各针脚的定义:1PIN — 模拟信号的”红”2PIN — 模拟信号的”绿”3PIN — 模拟信号的”蓝”4PIN — 地址码5PIN — N/C6PIN — 模拟 “红”的接地端7PIN — 模拟 “绿”的接地端8PIN — 模拟 “蓝”的接地端9PIN — 备用10PIN — 数字接地端11PIN — 地址码12PIN — 地址码13PIN — 行场信号14PIN — 垂直行场信号15PIN — 接地端(屏蔽层)

 网线的制作过程与应用_第12张图片

第十种:用来接串口线!

只需接三根线头,即可。

4.网线的分类及区别:

做这个串口线,主要用途是用在 串口的电子显示屏上,用来传数据用。因为一般现成的串口线都比较短。

    网线应用场景十分广泛,目前主要分为五类网线,超五类网线,六类网线,超六类网线,以及屏蔽和非屏蔽网线,其中最常用的是超五类网线和六类网线,今天一起来了解它们的区别

5.屏蔽网线和非屏蔽网线的区别:

结构

      屏蔽网线内部有屏蔽用的铝箔或是编织网,而非屏蔽网线无屏蔽外套,直径小。

应用场景

      屏蔽网线主要应用在强干扰性环境中,而非屏蔽网线应用在普通环境下。

传输速度

      非屏蔽网线的传输速度比屏蔽网线的传输速度快。

价格

      屏蔽网线的价格比非屏蔽网线价格更高

6.超五类网线和六类网线的区别:

      超五类网线的原材料由无氧铜、PVC护套料、PE绝缘料、撕裂绳所构成,可满足百兆传输,广泛应用于家装、办公、楼宇、网络工程等场景中。

网线的制作过程与应用_第13张图片

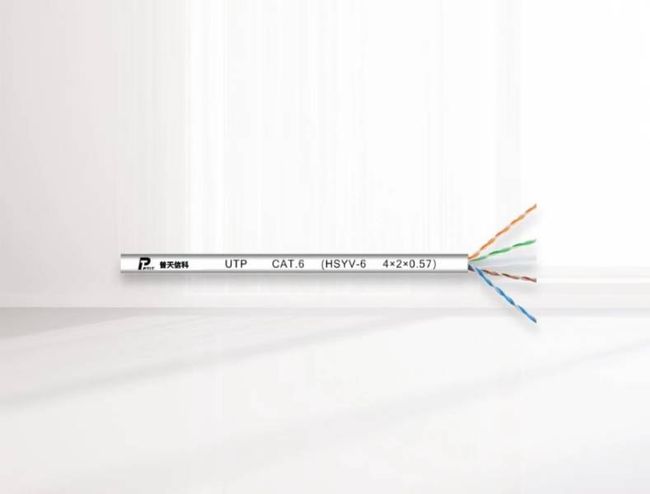

      六类网线相较于超五类网线,它们的原材料构成一致,但六类网线具有特殊的绝缘十字骨架隔离四对双绞线,这能有效防止电磁波的干扰。六类网线线径略比超五类网线线径粗0.06mm,信号也相对更稳定一些,可满足千兆传输,速度更快。
