ABAQUS三维随机生长四参数法插件:QSGS3D - AbyssFish

插件介绍

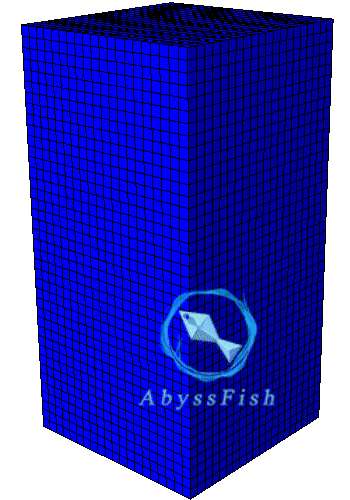

QSGS3D - AbyssFish 插件可在Abaqus软件基于Quartet Structure Generation Set(QSGS)随机生长四参数生成法构建三维多孔介质双相材料,插件可指定生成试件的长度、宽度、高度以及划分的网格单元尺寸。可控制随机生长四参数中的分布概率(Distribution probability)、生长概率(Growth probability)及体积分数(Volume fraction)。由于未涉及到多相生长之间的相互影响,故不需要考虑交互生长概率(Interaction growth probability)参数。
ABAQUS三维随机生长四参数法插件:QSGS3D - AbyssFish_第1张图片

QSGS原理

1. 在设定范围内随机布置指定数量的种子作为生长核。
2. 给定相应的生长概率,使得生长核在邻域范围内以一定概率向周围扩展生长并形成新的生长核。
3. 迭代(2.)步骤,直到生长核扩展到指定的体积分数结束程序。
ABAQUS三维随机生长四参数法插件:QSGS3D - AbyssFish_第2张图片
Wang M , Pan N .Numerical analyses of effective dielectric constant of multiphase microporous media[J].Journal of Applied Physics, 2007(11).DOI:10.1063/1.2743738.

模型展示

插件可基于随机生长四参数法生成具有周期性边界条件(Periodic Boundary Condition,PBC)的代表性体积单元(Representative Volume Elementary,RVE)模型等。
ABAQUS三维随机生长四参数法插件:QSGS3D - AbyssFish_第3张图片

使用教程
模型以三维轴压试件为例,介绍QSGS3D插件的使用方法。
➤打开Abaqus运行插件,会自动构建部件并划分网格同时基于随机生长四参数法将不同材料赋值给对应单元。
ABAQUS三维随机生长四参数法插件:QSGS3D - AbyssFish_第4张图片

➤修改材料1及材料2的材料参数。
ABAQUS三维随机生长四参数法插件:QSGS3D - AbyssFish_第5张图片

➤将部件进行装配。
ABAQUS三维随机生长四参数法插件:QSGS3D - AbyssFish_第6张图片

➤建立分析步、指定荷载并提交分析。
ABAQUS三维随机生长四参数法插件:QSGS3D - AbyssFish_第7张图片

➤查看结果
ABAQUS三维随机生长四参数法插件:QSGS3D - AbyssFish_第8张图片
ABAQUS三维随机生长四参数法插件:QSGS3D - AbyssFish_第9张图片

说明提醒

插件可运行在WindowsXP、7、8、10、11系统上,支持Abaqus6.14、Abaqus2017~2023及以上版本。

插件下载

https://www.jishulink.com/post/1919416
